ASUS V9999GT: una GeForce 6800GT non standard

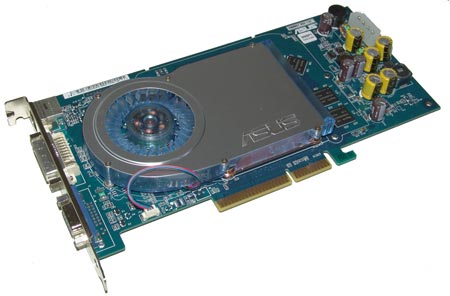

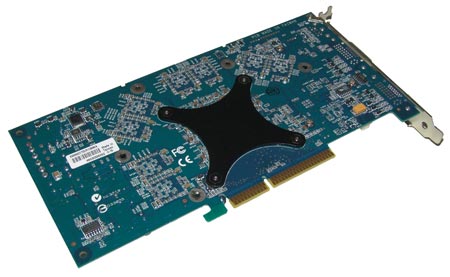

Al primo sguardo, l’impressione che trasmette la visione della ASUS V9999GT è un’estrema pulizia nella costruzione. Anche se la disposizione delle componenti ricorda quella della reference board della GeForce 6800, osservando attentamente la scheda si nota che il layout è sensibilmente differente.

L’impressione di pulizia nella costruzione è dovuta essenzialmente dalla mancanza della componente dissipativa dedicata al raffreddamento dei moduli di memoria, oltre che ad una semplificazione del gruppo di alimentazione. Osservando le memorie ci accorgiamo che, esattamente come per il modello GeForce 6800 GT, non ci troviamo di fronte a chip GDDR3, ma a classiche DDR lavoranti a 700 MHz (350 MHz reali). I 128 MB di memoria video sono distribuiti su otto chip DDR SDRAM, tutti montati sul solo lato frontale del PCB, come del resto accade con tutte le schede appartenenti a questa famiglia di processori grafici.

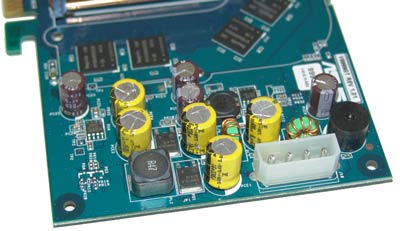

Come è facilmente visibile, ASUS ha avuto modo di ottimizzare le componenti discrete dedicate all’alimentazione del processore grafico e delle memorie: il numero dei condensatori è stato ridotto così come è cambiata la disposizione del connettore MOLEX per l’alimentazione supplementare. Invece di essere posizionato parallelamente al PCB, ASUS ha pensato bene di collocarlo perpendicolarmente. Ciò consente una più facile pressione sul connettore stesso e, conseguentemente, un inserimento più solido e sicuro del MOLEX.

Niente di nuovo da segnalare per quanto riguarda le uscite disponibili sulla staffa di fissaggio: troviamo le ormai onnipresenti connessioni VGA, DVI-I e S-Video attraverso le quali è possibile avvalersi di tutte le funzionalità multi-display che la tecnologia nView mette a disposizione.
