Vengeance c70 red-black

[29Leonardo]

ma che vernici si usano? Specifiche per acciaio secc o generiche per lamiere/metalli?

[giannone1986]

Io le ho prese dai cinesi. Se nn sbaglio dice smalto acrilico. Marca arexons

[giannone1986]

Magari entro mezzanotte riesco a mettere le fotine

[albyzaf]

still waiting!!!

(non per metterti fretta eh!)

[giannone1986]

Hah le foto le ho.. le sto ritoccando un Po al pc.. oggi metto l ultima parte Dell assemblaggio. Le foto finali ve le faccio sudare un po

[giannone1986]

Ok eccomi con le ultime foto della mod..
ultimi ritocchi e assemblaggio definitivo:

Questo è il cablaggio dei 3 interruttori per le strip led:





Poi ho forato la parte frontale della psu cover per far passare i cavi pe le dtrip led sul perimetro:



Ho forato anche il profilo a L e ho fatto passare i cavi







Siccome incollare le strip led su tutto il perimetro non avrebbe avuto senso (dato che in corrispondenza delle cover avrebbero fatto una luce pessima e diretta sul nero opaco) ho deciso di complicarmi la vita e sminuzzare e ricollegarle facendole passare solo nei punti piu spaziosi:

Qui sul retro, lasciando fuori la ventola e la cover



qui sul frontale lasciando fuori la cover



qui sul top





Questo l'effetto finale

[giannone1986]

ho posizionato i cavi dei pulsanti (in grigio)





questo è quello che va ai led sotto la scheda madre



questo al logo corsair





e questo quello per il perimetro















ho fatto passare tutti i cavi dell alimentatore attraverso il foro che avevo fatto nel case molto tempo addietro









cavi sata e usb 3

[giannone1986]

fascettatura cavi, pulsanti, front panel, usb e corsair link

[giannone1986]

questa è stata la parte piu complicata.. decidere come proiettare la luce sulla scritta david rebecca.. dato che lo spazio era di circa 3-4cm, dove ci dovevano stare i led, il plexy e il pannello nero, avevo due soluzioni:

- o incollare i led sull alimentatore con la luce diretta sul plexy
- o incollare i led sul plexy e proiettare la luce su uno specchio applicato sull alimentatore..

ho optato per la seconda perche la luce troppo vicina al plexy veniva un po troppo concentrata e puntiforme

il risultato con questo metodo è decisamente riuscito.. eccovi un anteprima..



montaggio:

ho deciso per 3 strip led. sopra sotto e al centro della scritta ( le scrette le ho distanziate apposta della dimensione della strip led)



biadesivo sull alimentatore



pannello riflettente homemade





poi ho incollato una strip led all interno, rivolta verso il pannello, sul profilo a L, l'altra sul profilo a L pitturato di rosso e ho lasciato quella centrale libera per incollarla direttamente sul plexy



qui si vedono i faston dei pulsanti (tra cui è evidente quello "scappellato" che mi ha fatto fare scintille) e si vede la strip led in basso



ah nel frattempo ho messo il pannello basso nel case e l'ho avvitato, questi i cavi usb, link, audio e front panel



altri dettaglii del sistema di luci per le scritte e del sistema completo ormai ultimato

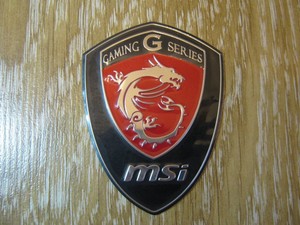

qui mi ero dimanticato ma avete presente lo sticker della scheda madre msi?
ho pitturato pure quello che poi ho inserito nel case direttamete a casa del cliente

originale



nero diamantato

[giannone1986]

CARRELLATA FINALE ( finalmente )

FRONT






BACK (L'ho reso un po' meno tamarro)







CON PARATIA LATERALE

[giannone1986]

SENZA PARATIA















ecco dov'è finito lo stemma msi verniciato








ACCENSIONE DEL SISTEMA








ACCENSIONE 1° PULSANTE (Luci sotto mobo)

[giannone1986]

ACCENSIONE 2° PULSANTE (loghi retroilluminati)










ACCENSIONE 3° PULSANTE (case)

[giannone1986]

..che faticaccia....

aspetto una valanga di commenti

[Mark011]

veramente complimenti! molto ben fatto, l'ultimo tocco di classe sarebbero stati i cavi sleevati ma va bene anche cosi eheh, curiosità, i led, quali hai usato? ne vorrei mettere qualcuno anche io

[giannone1986]

Grazie mille!!
per i led ho acquistato 5mt di smd 5050 bianco freddo..
li avevo presi su ebay.. mi pare a 19€ in italia..
se non sbaglio a 22€ vendevano il 5mt rgb







si avrei voluto fare lo sleeve..siccome all'inizio della mod credevo di mtterci 3-4 giorni, mi ero rassegnato.. pero alla fine i cavi dell ali erano neri, e se ne vedono ben pochi quindi, anche se ho avuto qualche mese x decidere, alla fine ho deciso di nn farlo.. anche perche non avendolo mai fatto, non avrei voluto rovinare un alimentatore del genere

[Mark011]

Originariamente inviato da giannone1986

Grazie mille!!
per i led ho acquistato 5mt di smd 5050 bianco freddo..
li avevo presi su ebay.. mi pare a 19€ in italia..
se non sbaglio a 22€ vendevano il 5mt rgb







si avrei voluto fare lo sleeve..siccome all'inizio della mod credevo di mtterci 3-4 giorni, mi ero rassegnato.. pero alla fine i cavi dell ali erano neri, e se ne vedono ben pochi quindi, anche se ho avuto qualche mese x decidere, alla fine ho deciso di nn farlo.. anche perche non avendolo mai fatto, non avrei voluto rovinare un alimentatore del genere

grazie per le foto, ma poi questa strip led come la collego all'ali?

[giannone1986]

Allora il metodo più rapido e indolore per non modificare l alimentatore è usare un Molex 4 pin. Quello che ti danno insieme alla VGA va benissimo.. sarebbe il maschio che poi collegherài all alimentatore..

Nella foto è doppio. A te basta un solo Molex.. per il 12volt ti serve filo giallo (+) e filo nero (-)
Gli altri cavi lì isoli e lì tagli.. colleghi il giallo al + dei led e il nero al -.. ovvio vanno saldati.. per e il metodo più rapido.. se vuoi un interruttore interrompo il filo giall con Lo switch. Se nn hai capito ti metto foto dettagliate

[Mark011]

Foto dettagliate sarebbero gradite eheh non me ne intendo molto di elettronica

[giannone1986]

Sappi che c e da saldare.. vuoi pulsante o fai senza? Almeno oggi ne preparo uno è Lo fotografo

[Mark011]

Ti invio un pm
