Dark Blade by G69T Part 4 - Pagina 10

ka88 · 08-09-2005, 22:50

be voi con il dremel fate che volete, io intanto domani vado da un tipo che fa etichette a laser e mi faccio incidere di tutto

TiXi · 08-09-2005, 23:19

sicuro che il laser non scioglie il plexy?

Shinkaz · 09-09-2005, 01:19

quando vedo queste foto mi chiedo xke sto ancora moddando....

stupendo... il cnc fa miracoli.... cmq ci vuole anke taaaaanta fantasiaaaaaaaaa

complimentoni. sta venendo su una cosa favolosa

G69T · 10-09-2005, 11:23

Grazie a tutti, troppo buoni....

Quote:

Originariamente inviato da nairno

allora mi fai compagnia?

pure il perspex nero e inciso

ma anche quello a cnc giusto? fatto da te immagino

Il plexiglas è stato verniciato nella parte interna e fresato sullo stesso lato con una fresa a testa semisferica R=0.75mm, il lato esterno risulta a specchio per l'effetto della verniciatura interna.

Nelle prossime foto mostro alcune fasi di realizzazione.

Quote:

Originariamente inviato da Tarm@

Spetta un pò Gian...non mi sono chiari tutti i passagi...

1) Preso il plexy
2) Piegato
3) Smussato e ristretto sui lati
4) Verniciato di nero
5) CNCzzato

6) Messo in posizione

Sbaglio???

In ogni caso, ti faccio i miei complimenti...

Bye

Tutto esatto!

Ho notato che la verniciatura (fatta solo sul lato interno) rende l'effetto a specchio sia con colore opaco che lucido.

Ciaooo

IcEMaN666 · 10-09-2005, 11:29

ma come è fissato il plexy alla struttura? non vedo buchi per dadi e bulloni...

p.s.: rispondi al mio pvt quando hai un pochino di tempo ?

G69T · 10-09-2005, 11:29

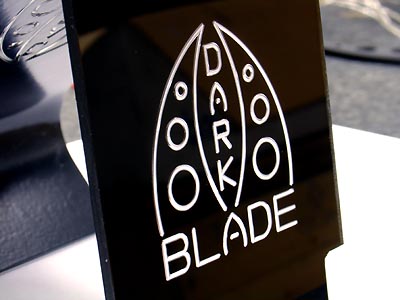

Il frontalino che ho postato in precedenza doveva essere soltanto una prova, il definitivo è questo che posterò ora. Ho apportato alcune modifiche al profilo del pezzo (allungato la parte alta per una maggiore copertura dei neon), ho ridotto di qualche decimo di mm la scritta "DARK" ed ho cambiato la lettare "A" perchè non mi piaceva....

La procedura che ho usato è la seguente:

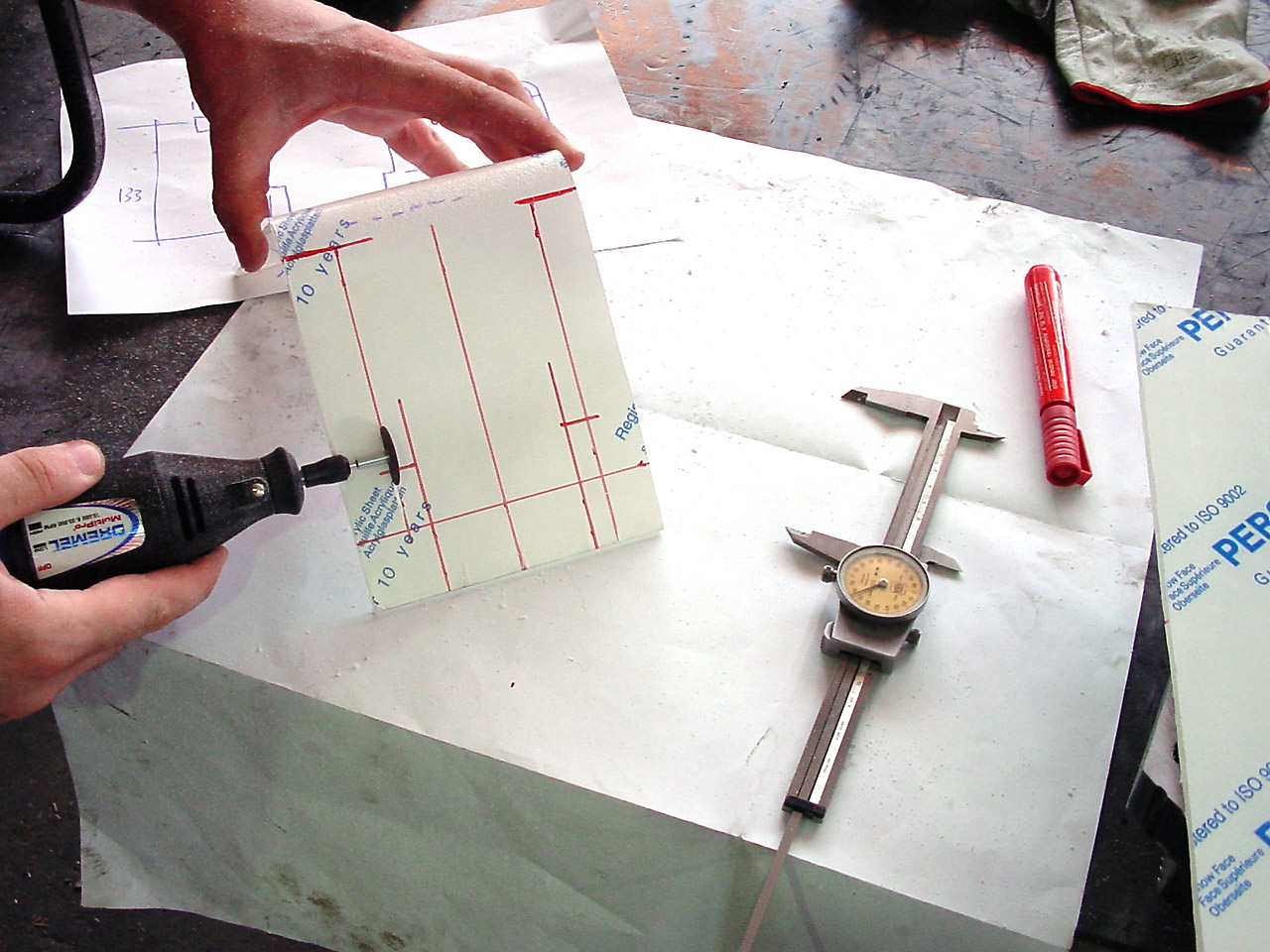

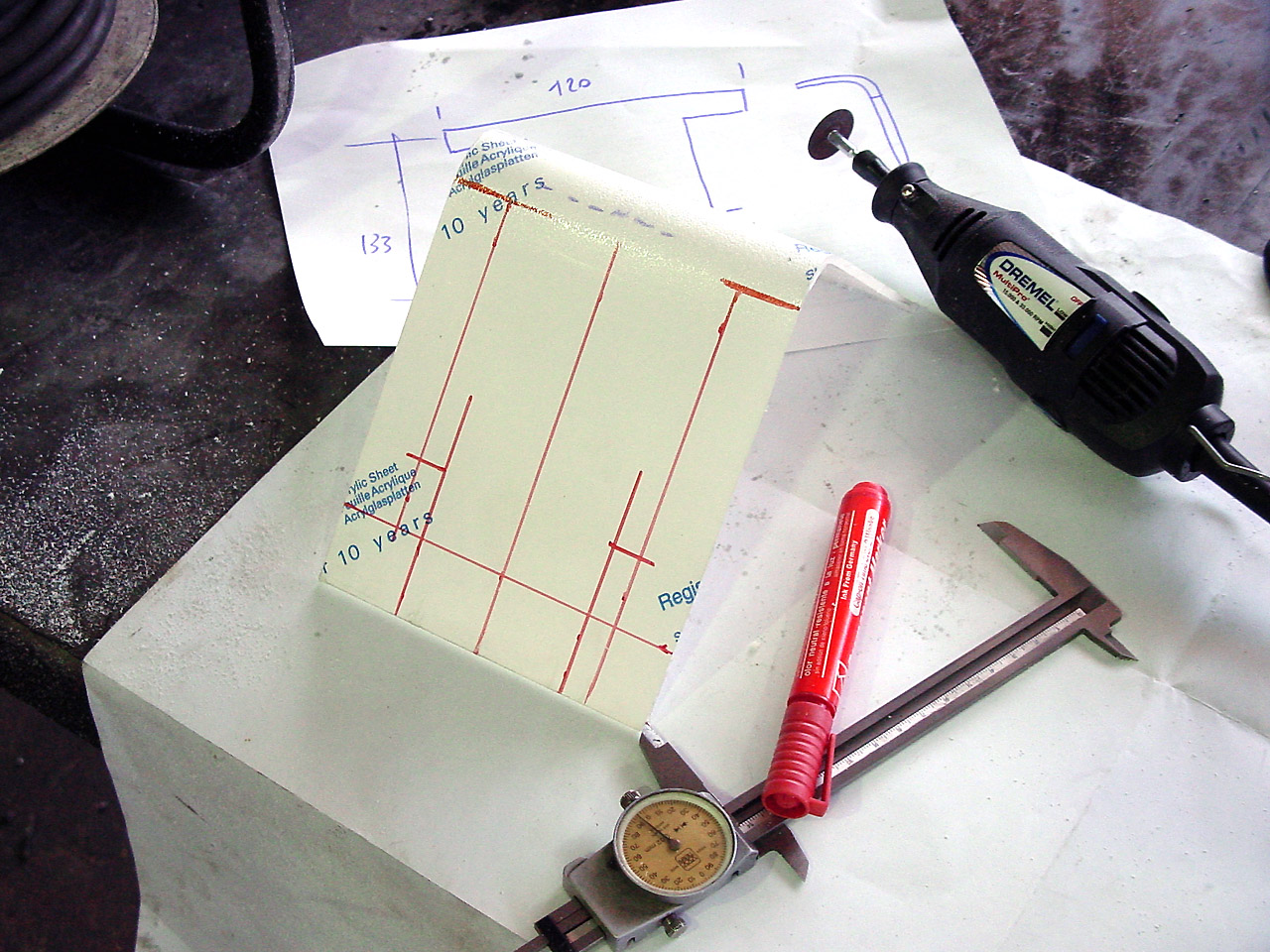

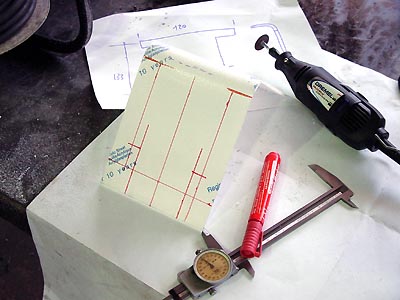

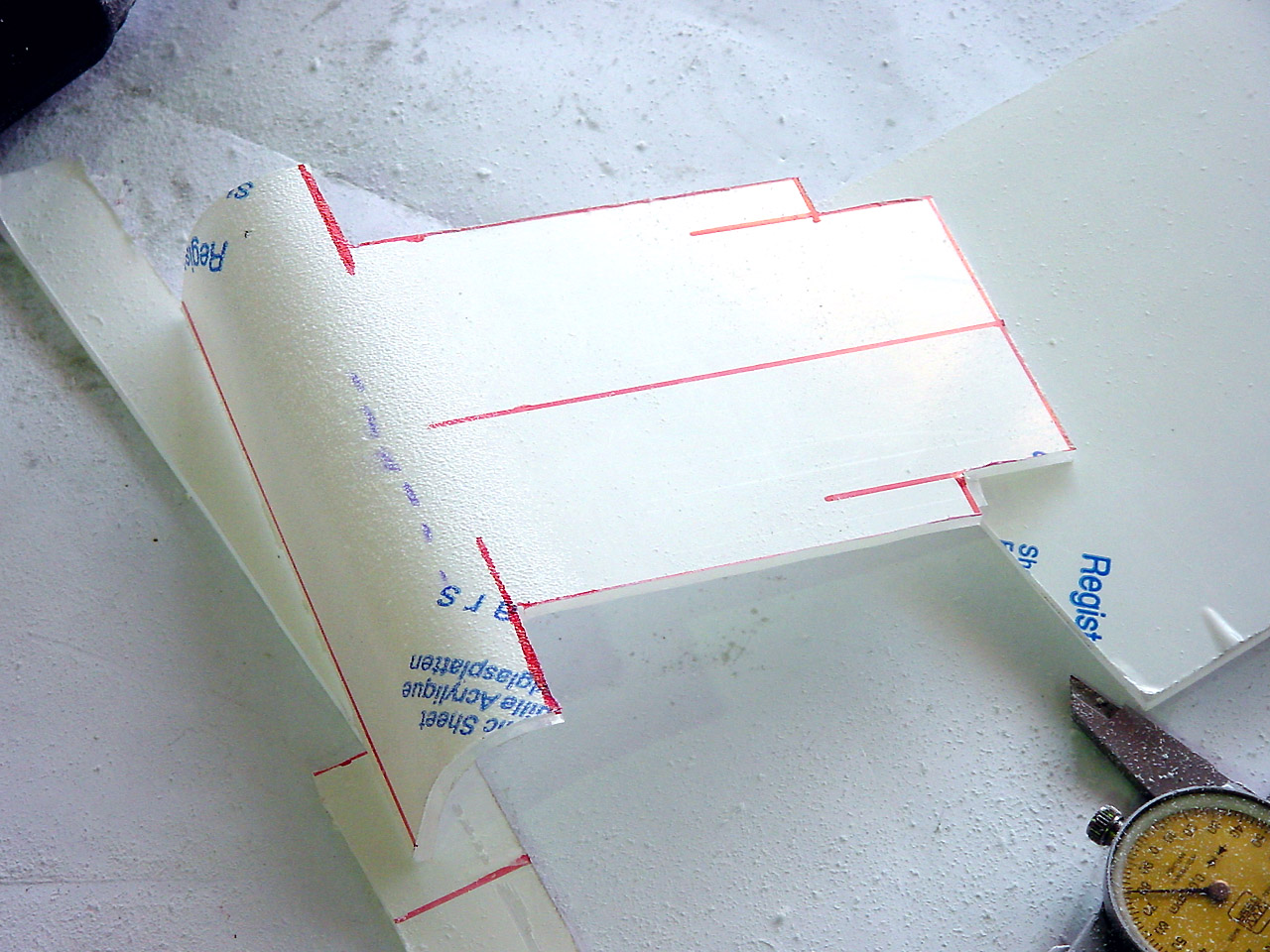

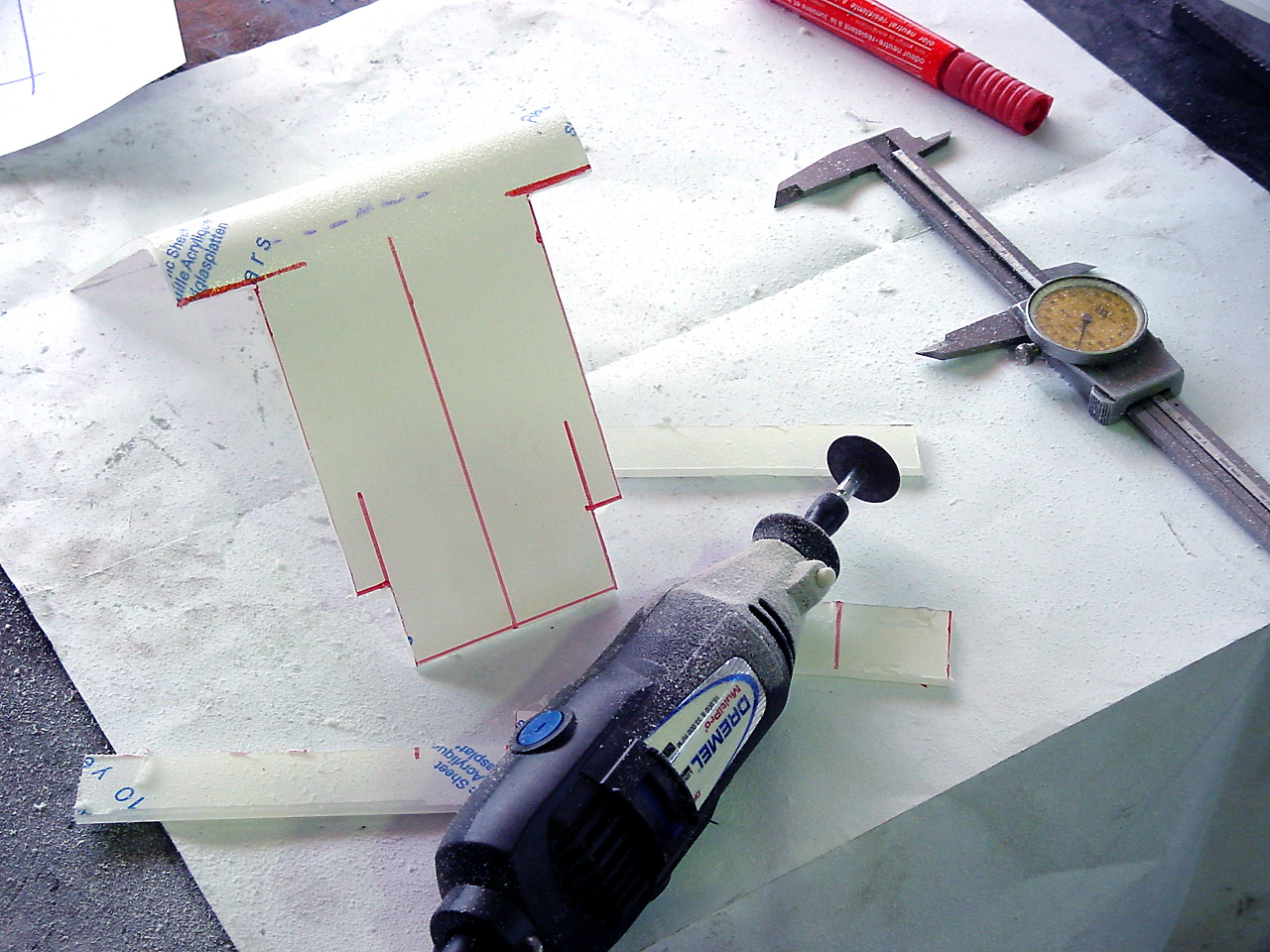

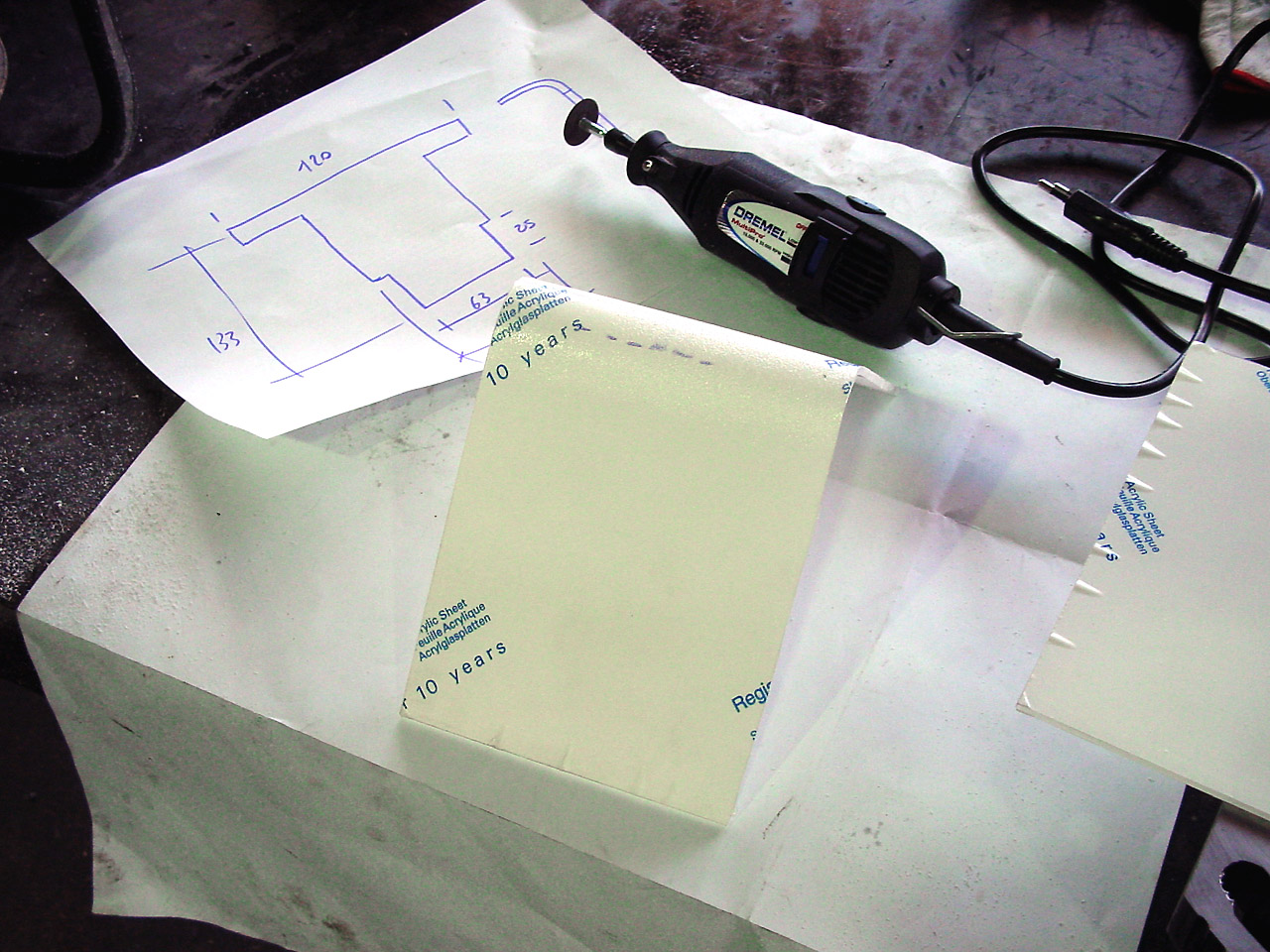

Ho preparato un rettangolo di perspex, un materiale stupendo da lavorare e trasparente come il vetro (perspex fuso).
La piega a 90° è stata realizzata a caldo, ho utilizzato una fonte di calore con aria calda a circa 400°C (il perspex non si piega a freddo).

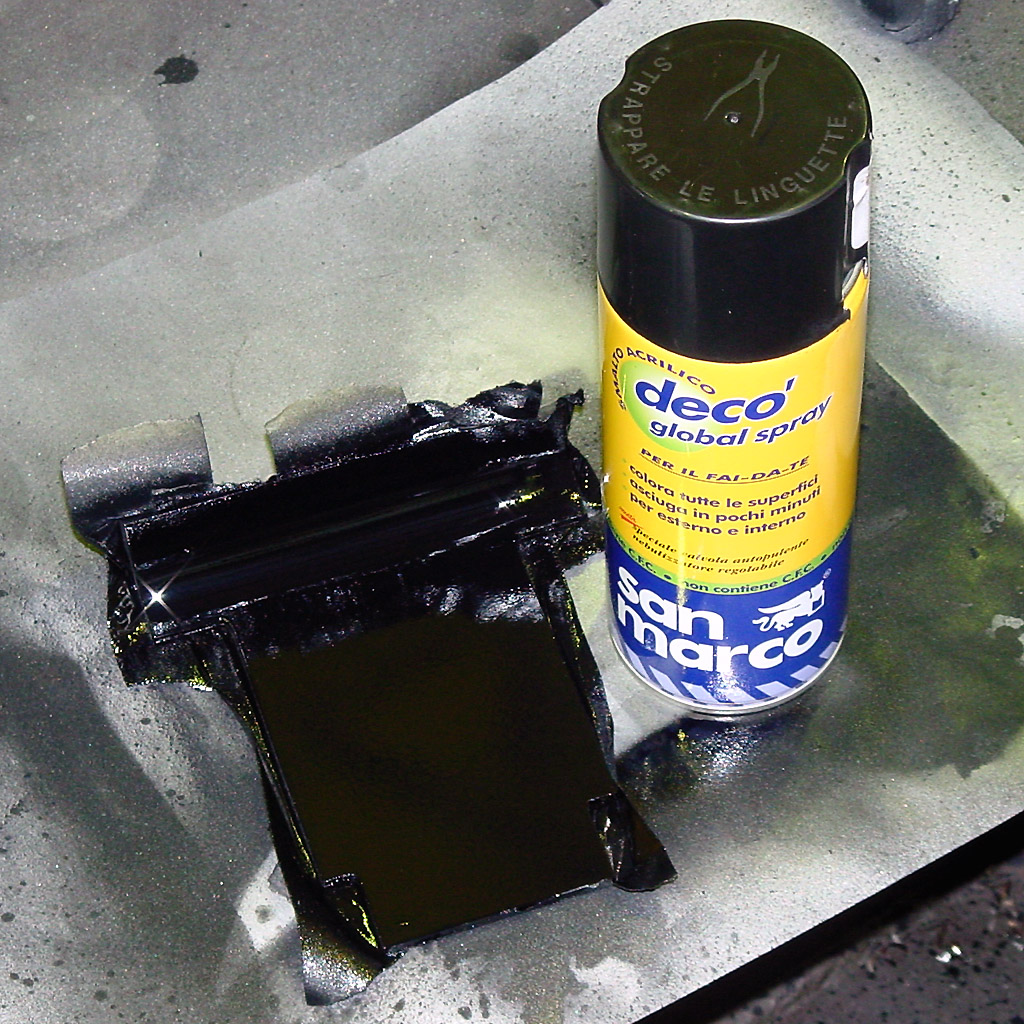

Poi ho tolto le protezioni, le pellicole bianche, ho sgrassato con dell'alcool ed ho coperto la parte a vista con del nastro di carta ed ho verniciato il lato interno con dello spry nero.

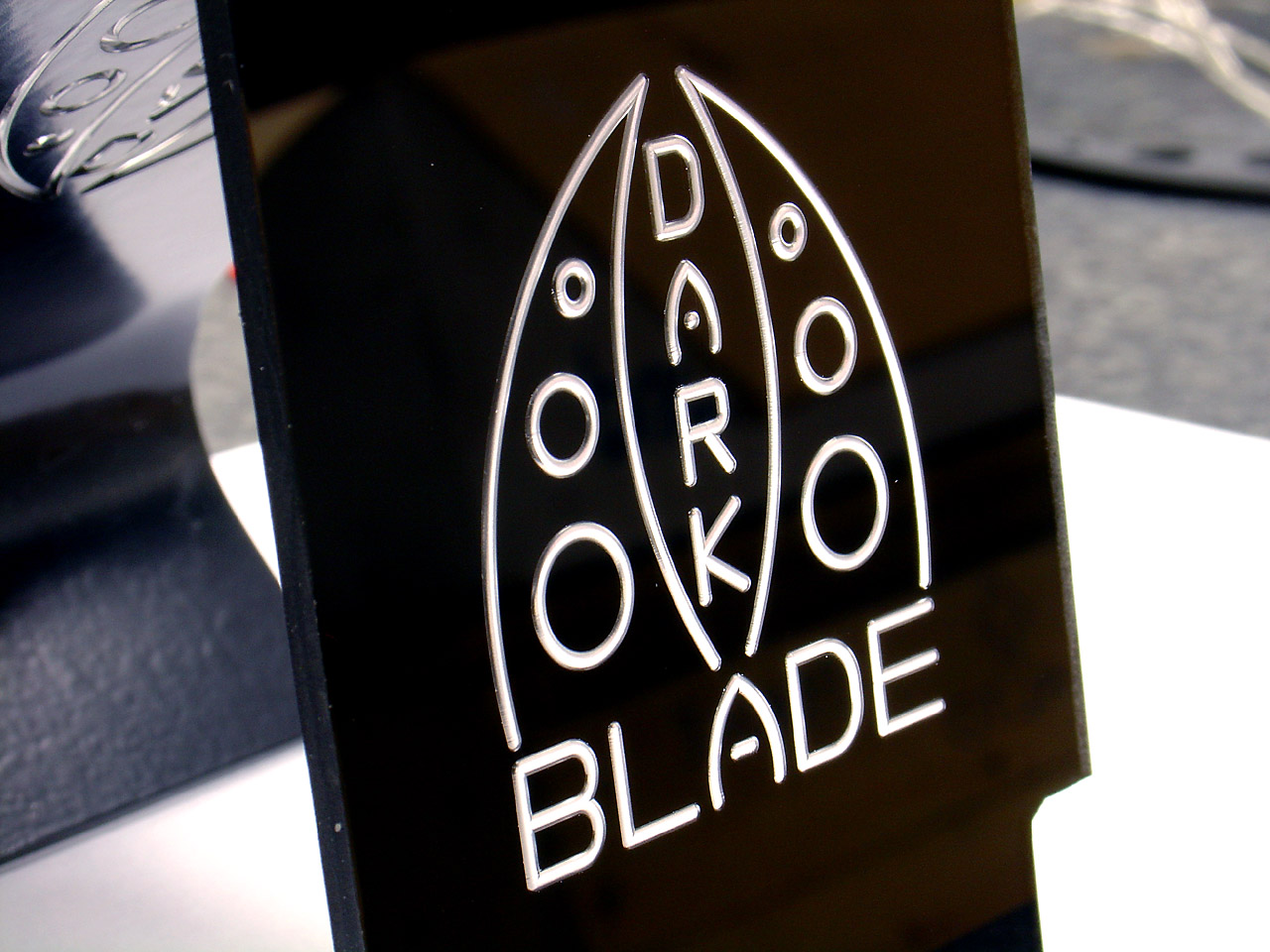

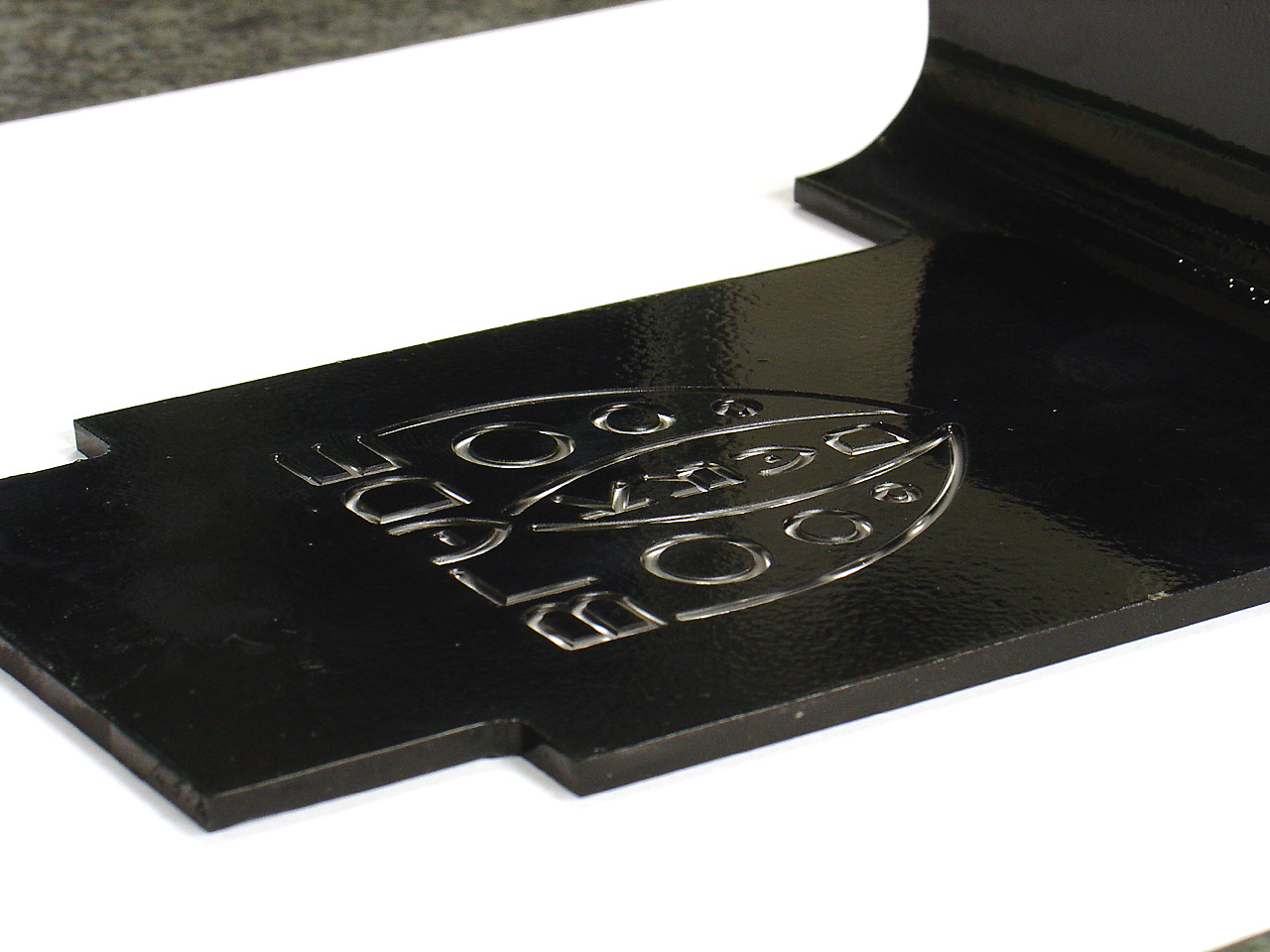

La fase finale è l'incisione fatta a CNC!

Ecco alcune fasi di lavorazione della copertuta definitiva.

Zoom!

Zoom!

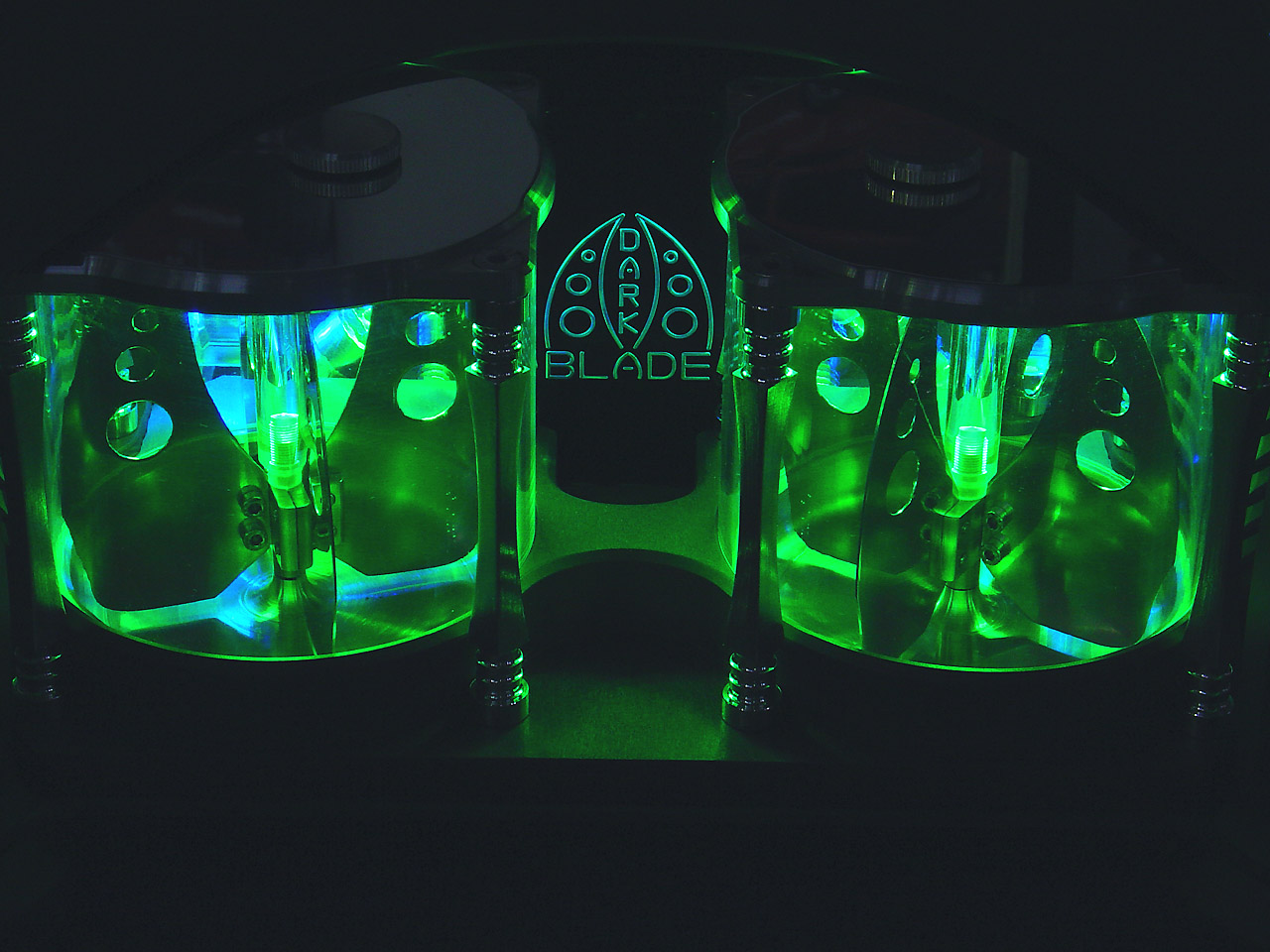

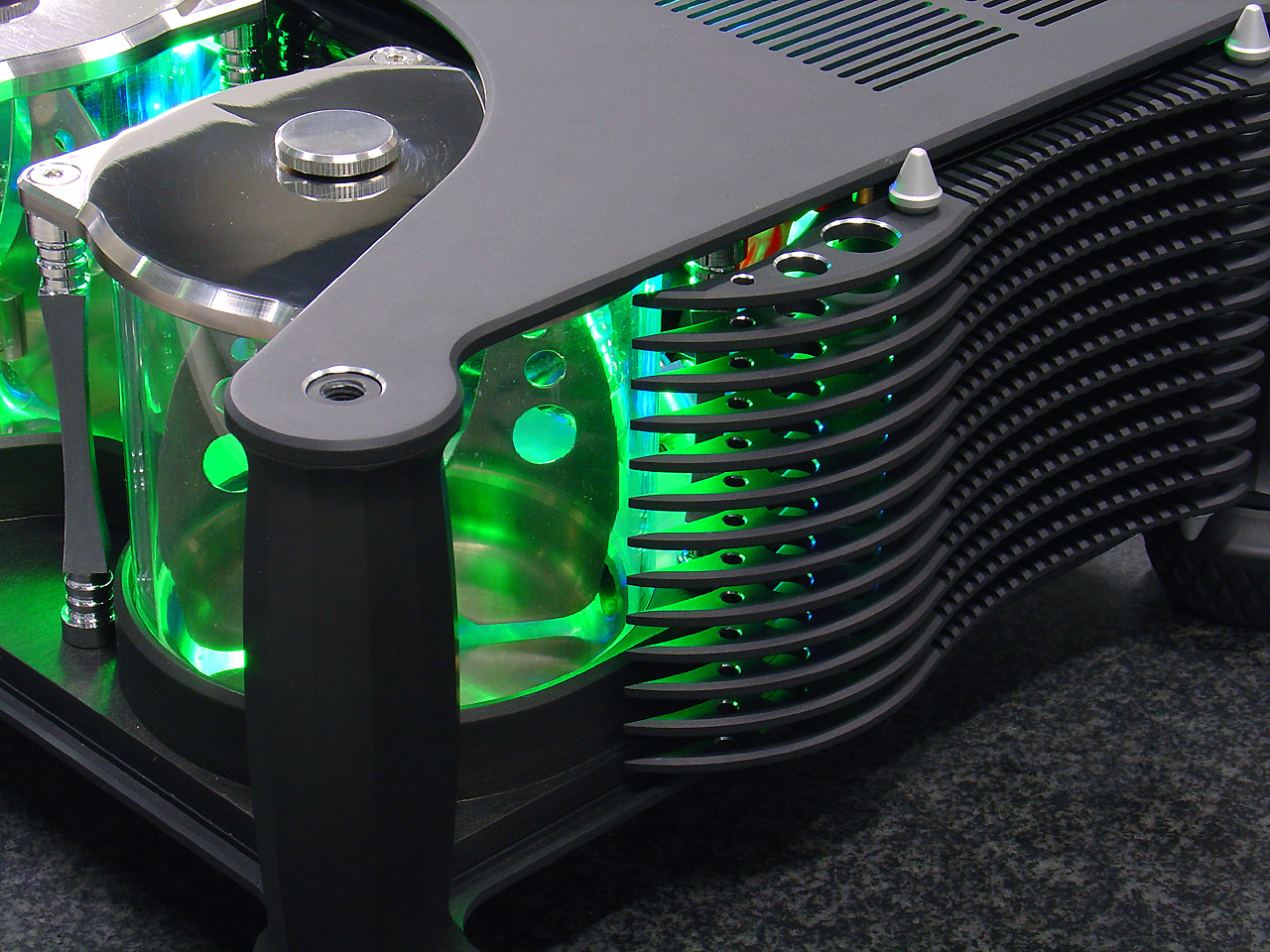

Per il momento ho scelto l'illuminazione mista, blu per le due ventole e 2 neon verdi posizionati dietro i serbatoi subito sotto il coperchio della WS.

Zoom!

Zoom!

Che ne dite?

Ciaooo

stesio54 · 10-09-2005, 11:33

non hai usato i guanti di protezione

sempre il migliore gian

Vegekou · 10-09-2005, 12:33

Ottimo lavoro!

Cosa ti manca adesso da fare?

Sermiky · 10-09-2005, 13:01

Complimenti, ti è venuto benissimo... e cosa non ti viene bene a te!?!?!

Shinkaz · 10-09-2005, 13:32

spettacolo davvero.........nn c'e ke dire. complimenti.

Tarm@ · 10-09-2005, 13:36

Direi che a questo punto il pezzo di prima che hai usato come "prova", me lo regali, vero???

Bye

Vegekou · 10-09-2005, 13:56

Quote:

Originariamente inviato da Tarm@

Direi che a questo punto il pezzo di prima che hai usato come "prova", me lo regali, vero???

Bye

A me regala il resto

G69T · 10-09-2005, 14:00

Grazie raga

Quote:

Originariamente inviato da IcEMaN666

ma come è fissato il plexy alla struttura? non vedo buchi per dadi e bulloni...

p.s.: rispondi al mio pvt quando hai un pochino di tempo ?

Per il momento è solo posizionato in sede ai serbatoi ed appoggiato ai neon. Ho pensato ad una soluzione ad incastro, vedrò cosa posso fare.

P.S. risposto, scusa!

Quote:

Originariamente inviato da stesio54

non hai usato i guanti di protezione

sempre il migliore gian

Questione di sensibilità..

Quote:

Originariamente inviato da Vegekou

Ottimo lavoro!

Cosa ti manca adesso da fare?

Manca ancora l'impianto elettrico con relativi supporti per i neon e i collegamenti idraulici, poi un bel test dei serbatoi.

Quote:

Originariamente inviato da Sermiky

Complimenti, ti è venuto benissimo... e cosa non ti viene bene a te!?!?!

E pensare che io non mi accontento mai. Se trovo una soluzione migliore, sono disposto a buttare dei pezzi ben riusciti a favore di nuovi componenti (vedi le staffe delle pompe e la piastra di base).

Quote:

Originariamente inviato da Shinkaz

spettacolo davvero.........nn c'e ke dire. complimenti.

Hai detto tutto, i tuoi complimenti e di tutti voi mi ripagano di tutto l'impegno che sto mettendo in questo mod.

Quote:

Originariamente inviato da Tarm@

Direi che a questo punto il pezzo di prima che hai usato come "prova", me lo regali, vero???

Bye

Se lo vuoi è tutto tuo! Hai diritto, come technical supporter

, a tutti i pezzi "scartati" che vuoi.

Mi devi scusare se con questo mod non c'è la possibilità di dialoco come c'è stato per lo Spider's Web, ma i miei impegni m'impediscono di partecipare al forum con continuità.

Ti piace la nuova "A"?

Ciaooo

Vegekou · 10-09-2005, 14:05

Quote:

Originariamente inviato da G69T

Manca ancora l'impianto elettrico con relativi supporti per i neon e i collegamenti idraulici, poi un bel test dei serbatoi.

Se c'è bisogno di una mano per qualche schema sono disponibile

G69T · 10-09-2005, 14:06

Quote:

Originariamente inviato da Vegekou

Se c'è bisogno di una mano per qualche schema sono disponibile

Grazie Vegekou! So di poterci contare..

Vegekou · 10-09-2005, 14:08

Quote:

Originariamente inviato da G69T

Grazie Vegekou! So di poterci contare..

Ah... se ti serve adesso riesco a lavorare anche a livello SMD.

Poi ti posto le foto dell'omonimo Dark Blade... ma in formato robotico.

Appena recupero la macchina digitale ti scatto un paio di foto

Tarm@ · 10-09-2005, 14:12

Quote:

Originariamente inviato da G69T

Se lo vuoi è tutto tuo! Hai diritto, come technical supporter

, a tutti i pezzi "scartati" che vuoi.

Mi devi scusare se con questo mod non c'è la possibilità di dialoco come c'è stato per lo Spider's Web, ma i miei impegni m'impediscono di partecipare al forum con continuità.

Ti piace la nuova "A"?

Ciaooo

Bene bene, allora appena ci riusciremo ad incontrare (se vieni a SMAU, o il prossimo NGILan) ricordatelo...

Lo ammetto, mi manca un pò il parlare a "quattromani" di come sviluppare il progetto...ma il modding è pur sempre un hobby, ed il lavoro viene prima in ogni caso...quindi non ti preoccupare...

La nuova "A", la trovo migliore di quella precedente, anche perchè richiama la forma delle lame dei serbatoi...

Bye

ka88 · 10-09-2005, 15:01

porca miseria!!! quella placca incisa sta benissimo nel case!!!! sei un mago

N3V3RM1ND · 10-09-2005, 15:12

Bl@st · 12-09-2005, 01:58

Quote:

Originariamente inviato da G69T

--- STRA-CUT---

Zoom!

Che ne dite?

Ciaooo

Imperioso.....
