PatchPanel con e senza RJ45 in input

[unico84]

Salve,

Come da titolo volevo capire qual'é la differenza e perché bisognerebbe optare per una soluzione o l'altra quando si valuta l'acquisto di PatchPanel con e senza RJ45 in input.

[Kaya]

Originariamente inviato da unico84

Salve,

Come da titolo volevo capire qual'é la differenza e perché bisognerebbe optare per una soluzione o l'altra quando si valuta l'acquisto di PatchPanel con e senza RJ45 in input.

Cos'è un RJ45 in input?

[unico84]

Originariamente inviato da Kaya

Cos'è un RJ45 in input?

https://www.google.com/search?q=rj45...dGNpHA9GbAc-M:

[Dumah Brazorf]

LoL

[Kaya]

Ok rigiro la domanda: mi fai un esempio di un patch panel con rj45 in input e uno che non lo ha?

[unico84]

Originariamente inviato da Kaya

Ok rigiro la domanda: mi fai un esempio di un patch panel con rj45 in input e uno che non lo ha?

Scusami ma forse la mia domanda era troppo "Stupida" e per questo difficile da capire

L'elettricista da capitolato mi lascerá i cavi LAN provenienti da tutte le szanze in un punto dove andró a fare il mio centro stella. Mi sarei aspettato che l'élettricista ad un terminale del cavo mi avrebbe lasciato la presa alla quale collegare il pc e all`altro terminale mi avrebbe lasciato il cavo con la RJ45 che sarebbe dovuta andare nel Patch Panel.

Penso che questa mia deduzione sia errata e che l'elettricista lascerá i cavi cosí come sono quando li taglia dalla matassa e stará a me collegarli al patch panel senza alcun uso degli RJ45, giusto?

[Kaya]

Originariamente inviato da unico84

Scusami ma forse la mia domanda era troppo "Stupida" e per questo difficile da capire

L'elettricista da capitolato mi lascerá i cavi LAN provenienti da tutte le szanze in un punto dove andró a fare il mio centro stella. Mi sarei aspettato che l'élettricista ad un terminale del cavo mi avrebbe lasciato la presa alla quale collegare il pc e all`altro terminale mi avrebbe lasciato il cavo con la RJ45 che sarebbe dovuta andare nel Patch Panel.

Penso che questa mia deduzione sia errata e che l'elettricista lascerá i cavi cosí come sono quando li taglia dalla matassa e stará a me collegarli al patch panel senza alcun uso degli RJ45, giusto?

Beh se l'elettricista fa così o è perchè non ha voglia di farlo oppure perchè non lo paghi il giusto?
Ad ogni modo, siccome non credo tu abbia tutta la strumentazione (tipo il tester per cavi) ti suggerisco di far mettere un frutto dove arrivano i cavi nelle stanze, e un patch panel con armadietto dove arrivano tutti quanti i cavi.
Poi, se sono pochi i cavi (diciamo 4 o 5) potrebbe anche valere la pena mettere una scatola (di quelle classiche delle prese) con i relativi 4 o 5 frutti (i frutti sono i connettori per rj45, tipo quelli dei telefoni per capirsi)

[!fazz]

Originariamente inviato da unico84

Scusami ma forse la mia domanda era troppo "Stupida" e per questo difficile da capire

L'elettricista da capitolato mi lascerá i cavi LAN provenienti da tutte le szanze in un punto dove andró a fare il mio centro stella. Mi sarei aspettato che l'élettricista ad un terminale del cavo mi avrebbe lasciato la presa alla quale collegare il pc e all`altro terminale mi avrebbe lasciato il cavo con la RJ45 che sarebbe dovuta andare nel Patch Panel.

Penso che questa mia deduzione sia errata e che l'elettricista lascerá i cavi cosí come sono quando li taglia dalla matassa e stará a me collegarli al patch panel senza alcun uso degli RJ45, giusto?

beh se metti un patch panel ti serve il cavo nudo per definizione non è che esistono patch panel con o senza rj45 esistono i frutti singoli rj45 o il patch panel che è l'unione di più prese rj45 in un unico supporto plastico / metallico

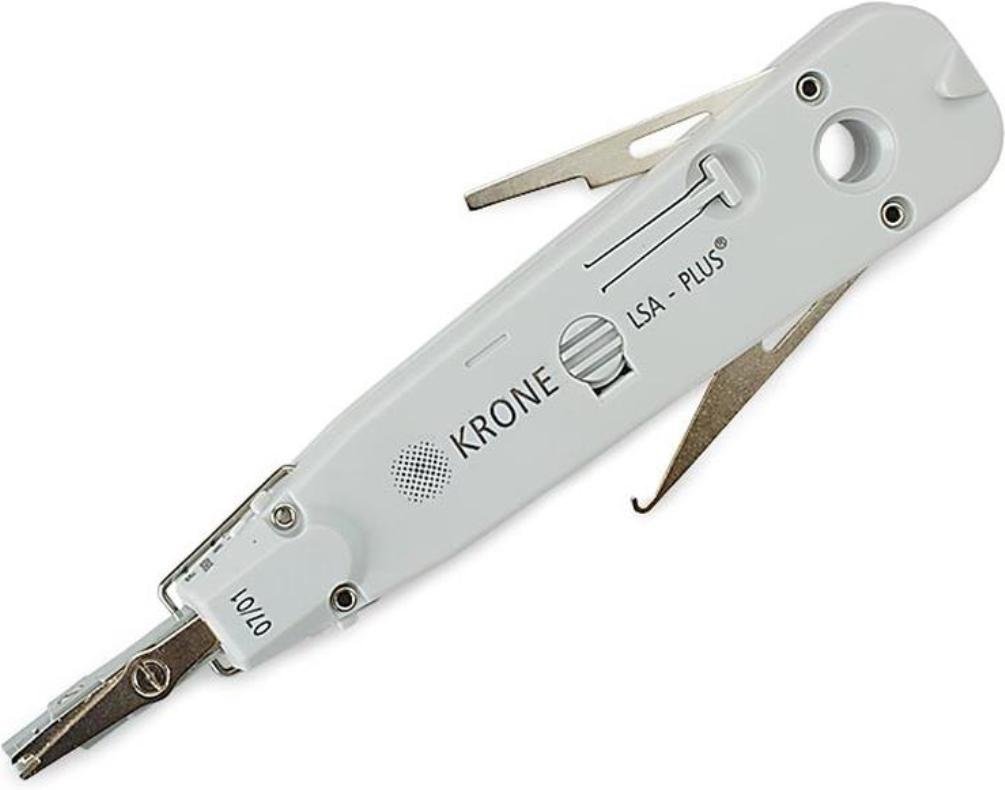

i patch panel si cablano con un apposito strumento (punch down tool) che spinge e taglia i singoli fili negli appositi alloggiamenti vampiro
https://images-na.ssl-images-amazon....L._SL1005_.jpg

alla fine il cablaggio è circa così
https://i.stack.imgur.com/jXHI4.jpg

quindi alla fine devi decidere se nel centro stella vuoi mettere un rack il patch panel è la soluzione più ovvia ma se non metti un armadio fai prima a farti mettere nel muro una scatola portafrutti grande e una serie di frutti singoli rj45 come quelli delle singole stanze

[Stratoblu]

Originariamente inviato da unico84

.........................

L'elettricista da capitolato mi lascerá i cavi LAN provenienti da tutte le szanze in un punto dove andró a fare il mio centro stella. Mi sarei aspettato che l'élettricista ad un terminale del cavo mi avrebbe lasciato la presa alla quale collegare il pc e all`altro terminale mi avrebbe lasciato il cavo con la RJ45 che sarebbe dovuta andare nel Patch Panel.

Penso che questa mia deduzione sia errata e che l'elettricista lascerá i cavi cosí come sono quando li taglia dalla matassa e stará a me collegarli al patch panel senza alcun uso degli RJ45, giusto?

Ho avuto il tuo stesso problema una ventina di giorni fa con la complicazione che chi ha portato i cavi eth li ha crimpati da un lato e collegati alla presa all'altro lato a membro di segugio

Così da un lato ho crimpato 8 cavi secondo lo schema T-568B e lato presa - avendo acquistato le bTicino cat 5e il collegamento è stato di una facilità disarmante . . .


Il test della connessione eth l'ho fatto con uno strumentino da meno di 10 euro che si trova dai rivenditori o su internet sui maggiori siti...

[EDIT] sempre che non lasci fare queste cose all'elettricista eventualmente con sovrapprezzo. . .

[passavodiqua]

Originariamente inviato da !fazz

https://i.stack.imgur.com/jXHI4.jpg

quindi alla fine devi decidere se nel centro stella vuoi mettere un rack il patch panel è la soluzione più ovvia ma se non metti un armadio fai prima a farti mettere nel muro una scatola portafrutti grande e una serie di frutti singoli rj45 come quelli delle singole stanze

Se ho capito bene poi colleghi con cavo patch i frutti allo switch, giusto?

Io invece avrei una quindicina di cavi, ma ma non ho spazio in profondità per un armadio.
Non so se optare per una soluzione come questa, coi frutti, ma oppure un patch panel. Esistono patch panel da muro 6a UTP, che magari POE?
Scusate se mi sono intromesso nella discussione!

[teo180]

Originariamente inviato da !fazz

beh se metti un patch panel ti serve il cavo nudo per definizione non è che esistono patch panel con o senza rj45

E invece si:

[Dumah Brazorf]

Visto che in casa difficilmente si ha un rack cerca i patch panel da muro. Non sono altro che patch panel più piccoli inscatolati.

[sabi289]

Si infatti in una casa è inutile mettersi avanti alle scatole un rack il cui spazio rimarrebbe sicuramente inutilizzato per l’80%..

Ti proporrei 3 soluzioni:

• Come ti hanno già detto, Scatola 506/507 a muro con relative prese terminali, da lì tanti bei cavetti patch da 50 cm che andranno in uno Switch magari fissato a parete. Volendo se sono più di 6 prese si possono benissimo mettere 2 scatole 506 una sopra l’altra e collegare tutto allo Switch. In questo caso sarebbe idoneo prevedere una scatola di derivazione sotto le 506 con tutti i tubi e i cavi in arrivo e poi portarli sopra mediante 1 corrugato più grosso per ogni 506. Viene un bel lavoro e pulito per un abitazione, magari tutto chiuso in una nicchia dove inserire anche il quadro generale per esempio o un ripostiglio.

• Patch panel a muro. Nei rivenditori fisici raramente li ho trovati, ma su Amazon si trovano tranquillamente di tutti i tipi, a 8, 12, 16 o più porte.

• Quadro Distribuzione Segnali di Appartamento. La soluzione migliore.

[Kaya]

Originariamente inviato da teo180

E invece si:

Sono praticamente la stessa cosa.
Solo che uno ha i frutti già incastrati dentro e l'altro no.

[teo180]

Originariamente inviato da Kaya

Sono praticamente la stessa cosa.
Solo che uno ha i frutti già incastrati dentro e l'altro no.

Hai ragione, ma è perchè ho preso la prima immagine che mi è capitata in rete senza controllare, esistono anche quelli con rj45 non rimovibili e integrati nel pannello.
Il vantaggio è che costano meno, lo svantaggio è che non puoi usare i frutti che preferisci.
Al contraio nel pannello vuoto si utilizzerà la stessa serie presente nell'altro lato (solitamente), ma hanno un costo totale sensibilmente superiore, ma imho da preferire.

[passavodiqua]

Originariamente inviato da sabi289

• Quadro Distribuzione Segnali di Appartamento. La soluzione migliore.

Non so cos'è!

[passavodiqua]

Originariamente inviato da sabi289

Patch panel a muro. Nei rivenditori fisici raramente li ho trovati, ma su Amazon si trovano tranquillamente di tutti i tipi, a 8, 12, 16 o più porte.

Pensavo a questa soluzione.
Domanda da non addetto ai lavori: per ora non ne ho trovati per cavo 6a UTP; è lo stesso anche se prendo altri patch panel?
