Connettori Mobo

G69T · 14-07-2004, 18:44

Chi fa modding spesso ha bisogno di costruirsi tutto, anche i cavi che collegano i pulsanti e i led al "panel connector" della mobo.

Per il mio modding ho bisogno di cavi costruiti su misura e per questo vi posto una soluzione per la costruzione di tali cavi.

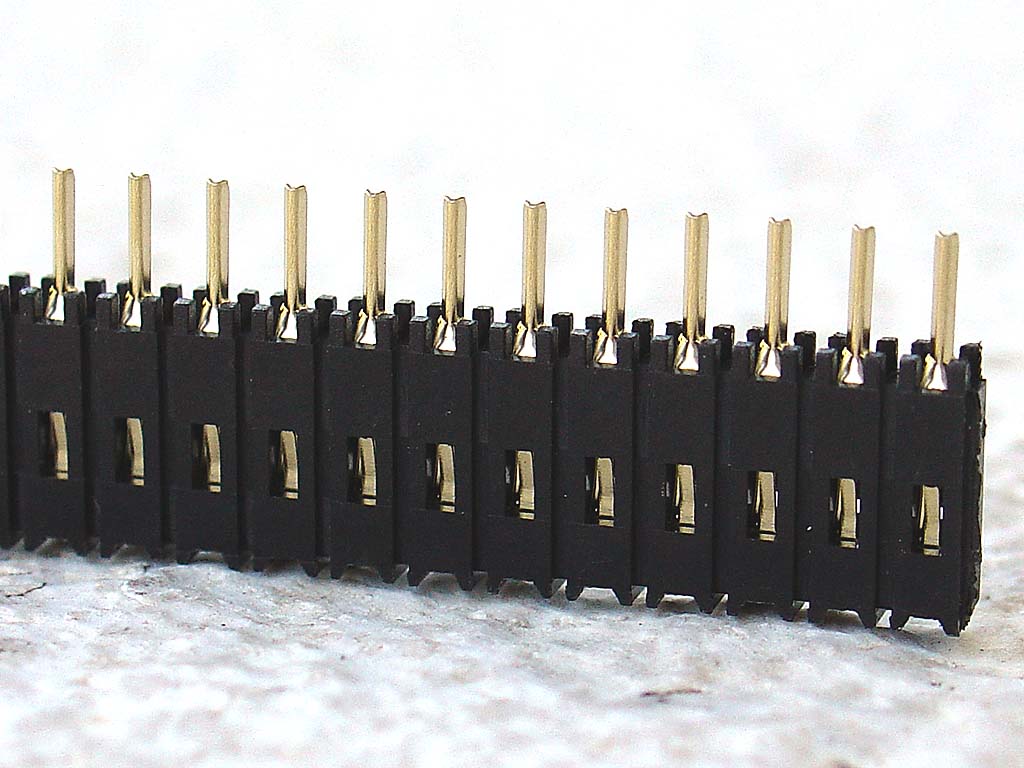

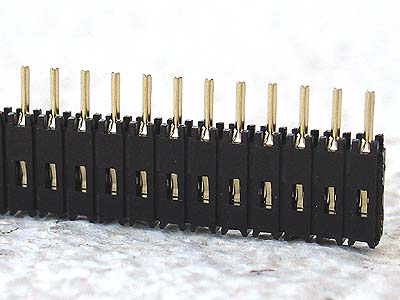

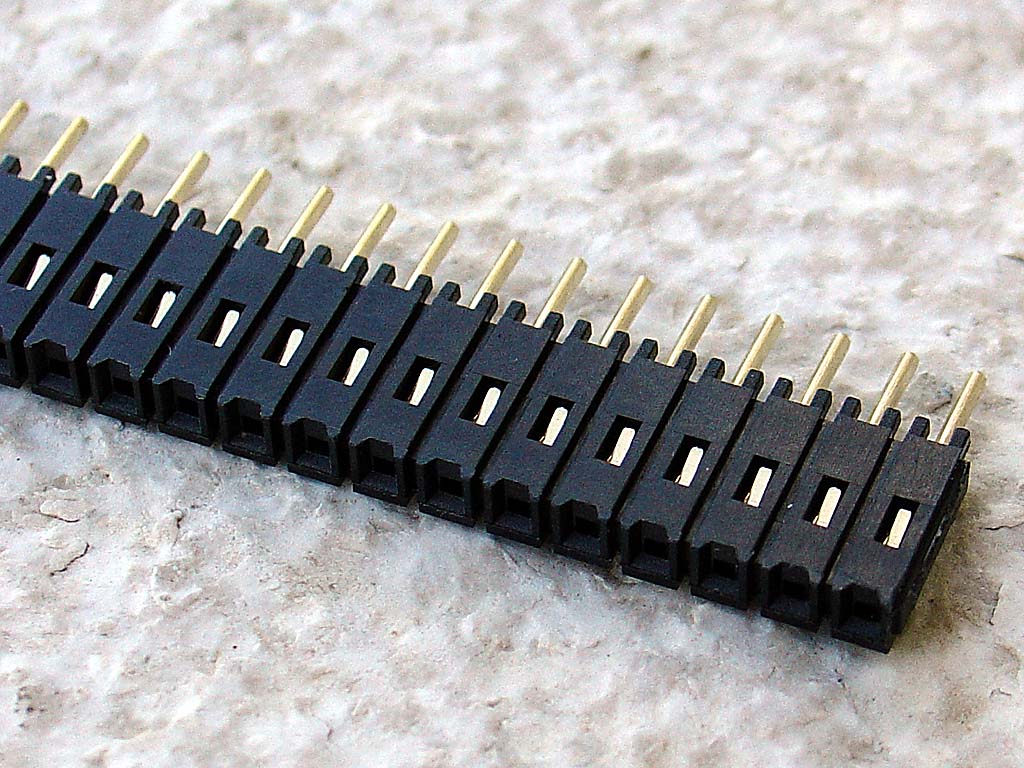

Ho trovato, in un negozio di elettronica, una basetta con i contatti di passo identico ai connettori originali che troviamo dei case commerciali

BASETTA!

Zoom

Zoom

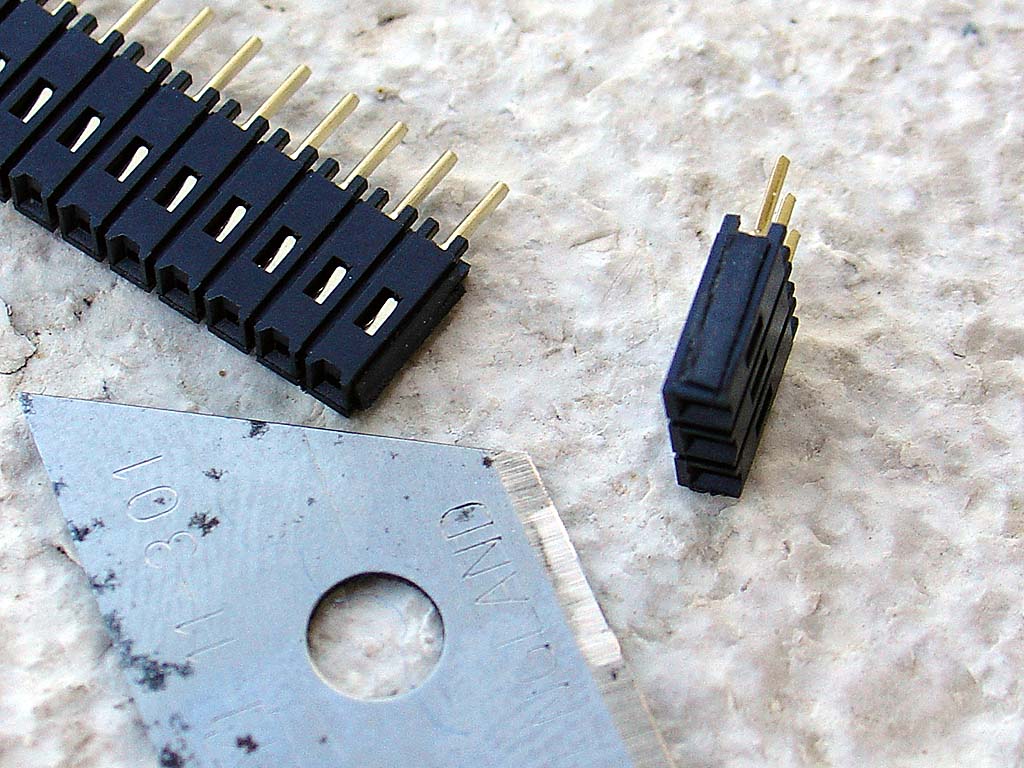

Con una lama si taglia un pezzo di basetta con un numero di pin adatto al connettore che vogliamo costruire ( in questo caso per il power led servono 3 pin)

Zoom

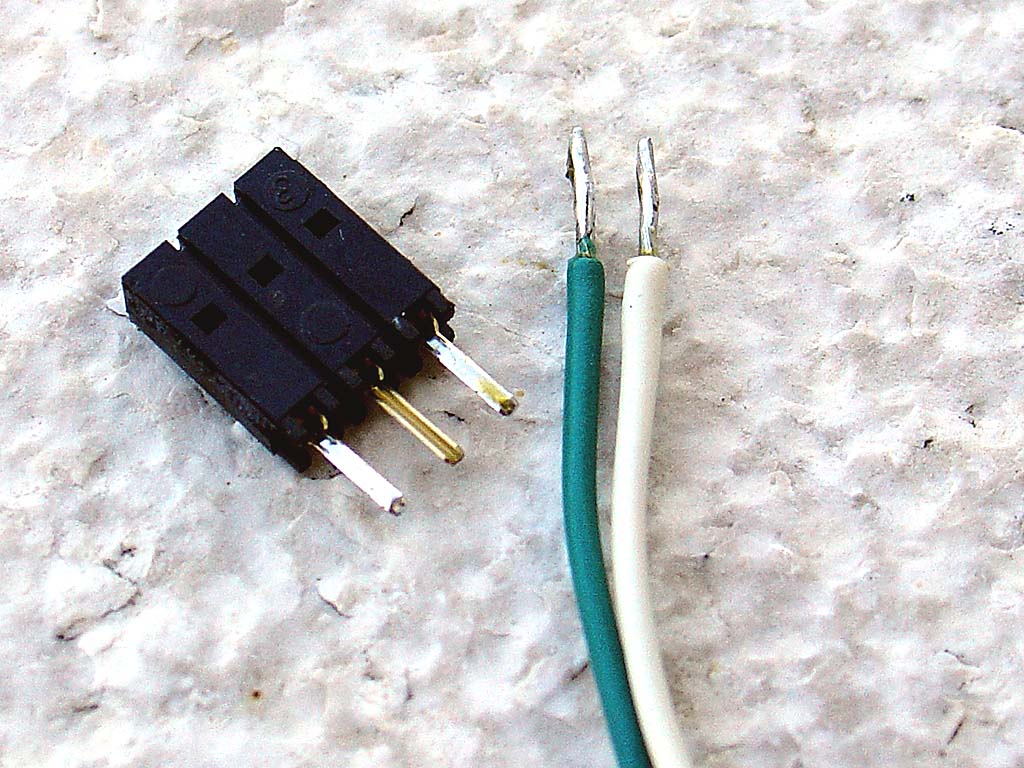

Con un saldatore a stagno si procede a stagnare sia l'estremità dei cavi che quella del connettore garantendo in seguito una saldatura molto resistente

Zoom

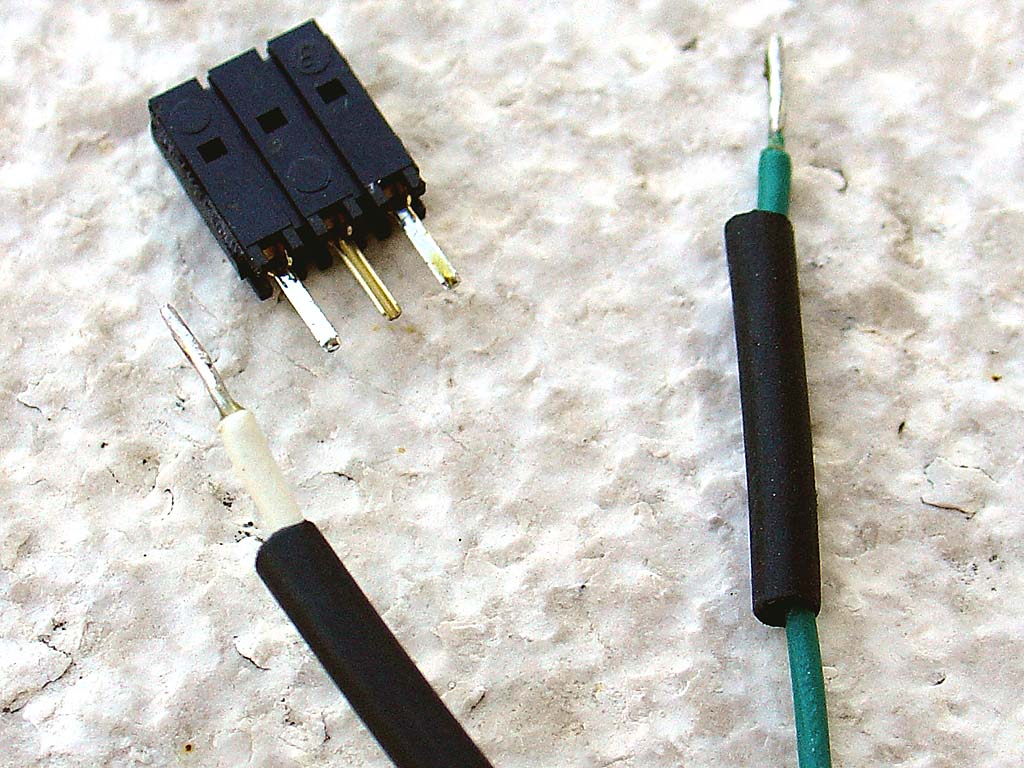

infiliamo due pezzi di guaina termorestringente

Zoom

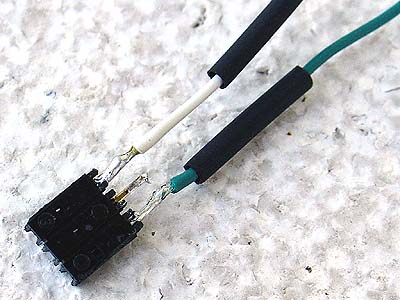

saldiamo cavo e connettore

Zoom

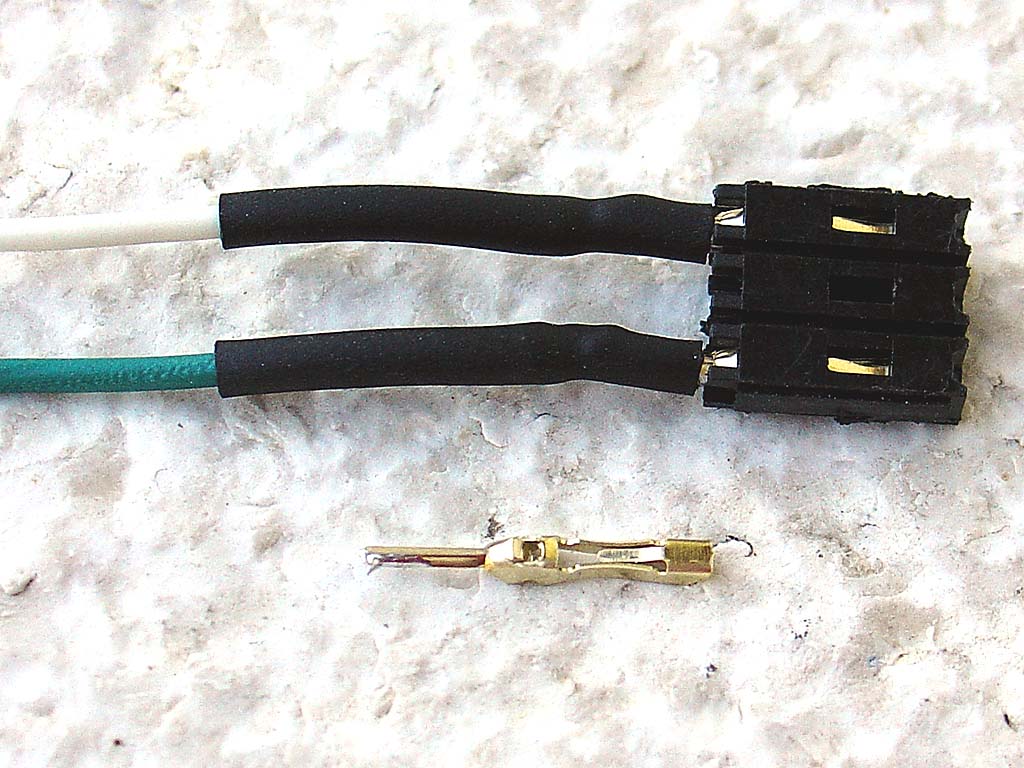

sistemiamo le guaine e le restringiamo con una fonte di calore e se si desidera si può togliere il pin centrale perchè inutilizzato

Zoom

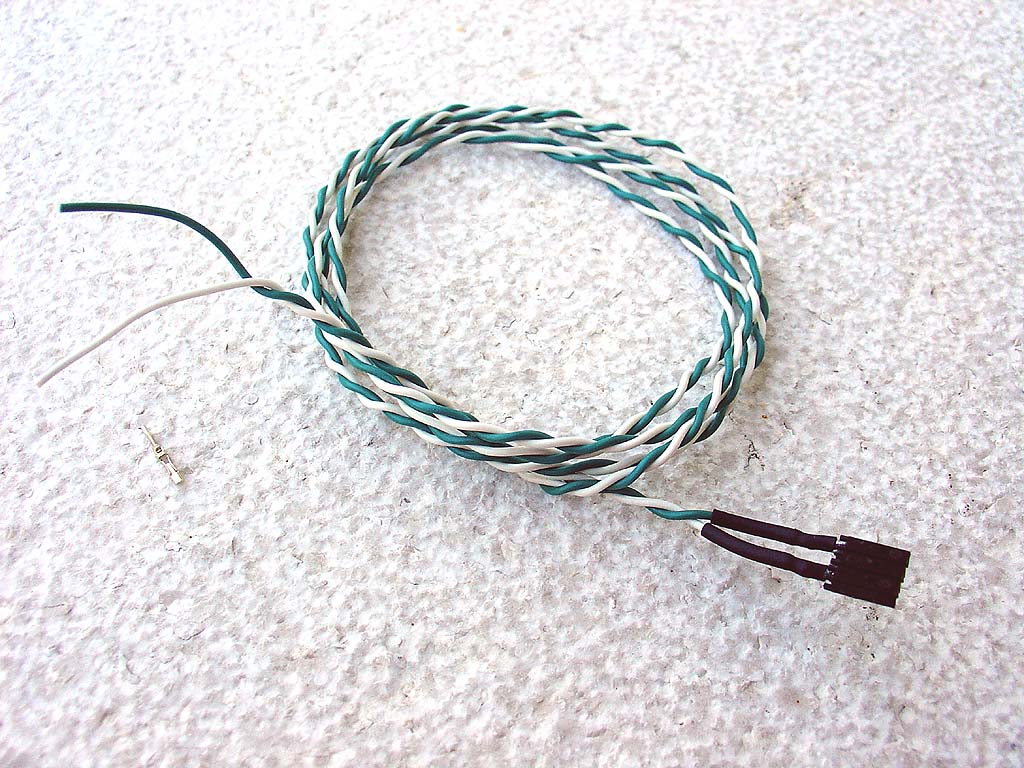

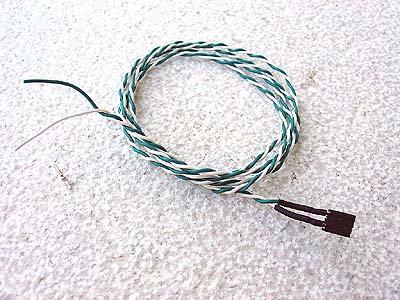

e per completare il tutto "avvitiamo" i due fili in modo da ottenere una treccia e il cavo è fatto!

Zoom

Spero che questa piccola "guida" possa servire....

Ciaooo

Gianluca

minchiele · 14-07-2004, 18:57

Molto interessante, stavo giusto pensando a come sistemarli

lucignolo_one · 14-07-2004, 20:15

sempre sulla cresta dell'onda eh!!!!

geniale!!!!

(non è che faresti una foto con i connettori che hai fatto attaccati alla mobo.........

)

G69T · 14-07-2004, 23:47

Quote:

Originariamente inviato da lucignolo_one
sempre sulla cresta dell'onda eh!!!!

geniale!!!!

(non è che faresti una foto con i connettori che hai fatto attaccati alla mobo.........

)

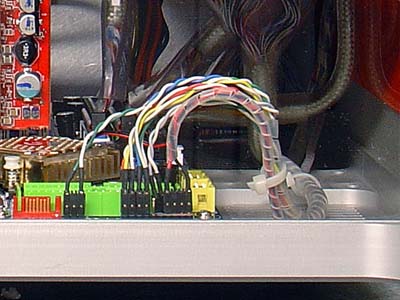

Eccola!

Ciaooo

23_Alby23 · 15-07-2004, 00:03

Molto esemplificativa e particolarmente utile

Thanks!!!

trecca · 15-07-2004, 00:09

grande gian, ti ho già fatto i compliments su hwmaniak

85kimeruccio · 15-07-2004, 00:31

si potrebbe pensare di fare la stessa cosa modificando le ventole ke si attaccano ai molex 4 pin.... tagliando i cavi.. e mettendo le a 3pin..?

la cosa funzionerebbe?

ottima guida

nairno · 15-07-2004, 00:56

idea semplicemente geniale...beh sfornata da una mente altrettanto geniale! complimenti sulla guida

G69T · 15-07-2004, 16:14

Grazie a tutti!

...spero possa essere utile..

Dumah Brazorf · 15-07-2004, 17:06

Quote:

Originariamente inviato da 85kimeruccio
si potrebbe pensare di fare la stessa cosa modificando le ventole ke si attaccano ai molex 4 pin.... tagliando i cavi.. e mettendo le a 3pin..?

la cosa funzionerebbe?

Sì, ma occhio all'assorbimento!
Ciao.

85kimeruccio · 15-07-2004, 17:51

cioè?

Stivmaister · 15-07-2004, 18:27

Grande, ottima guida!!!

G69T · 16-07-2004, 09:38

Quote:

Originariamente inviato da Stivmaister
Grande, ottima guida!!!

Grazie!

G69T · 18-07-2004, 20:57

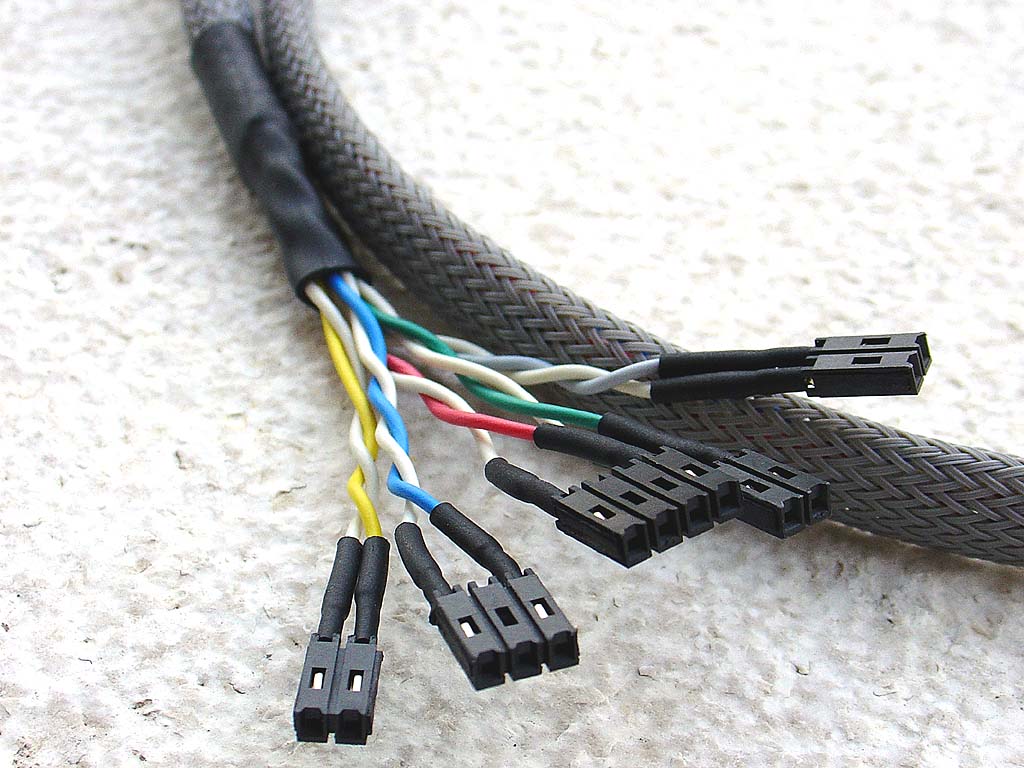

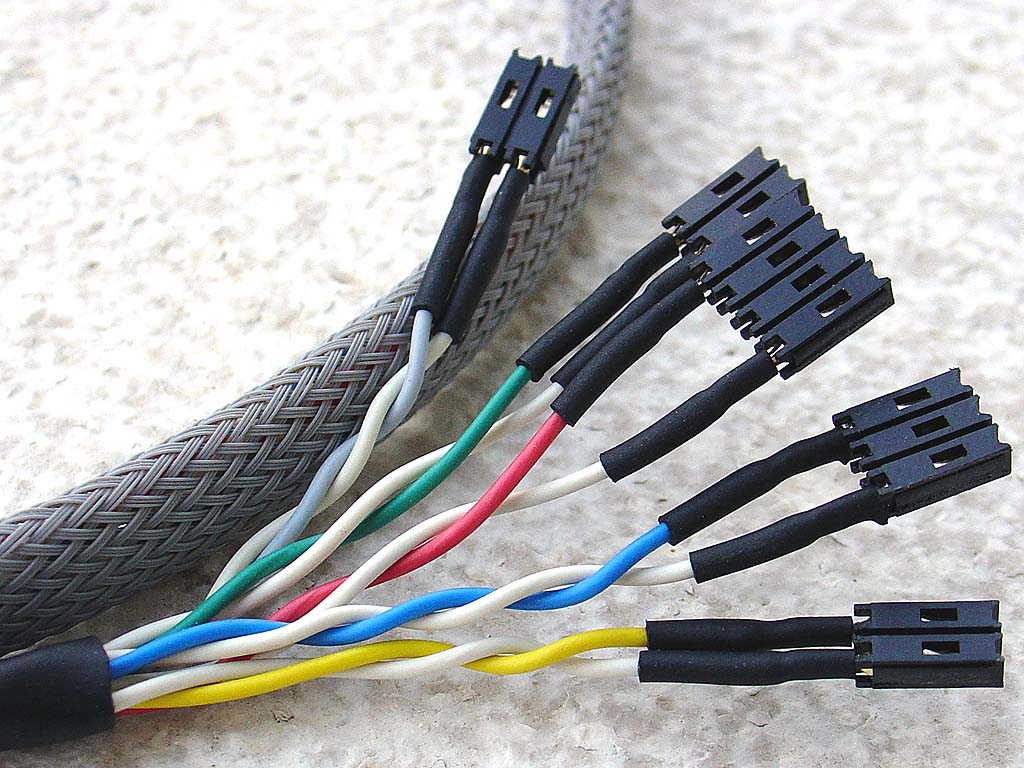

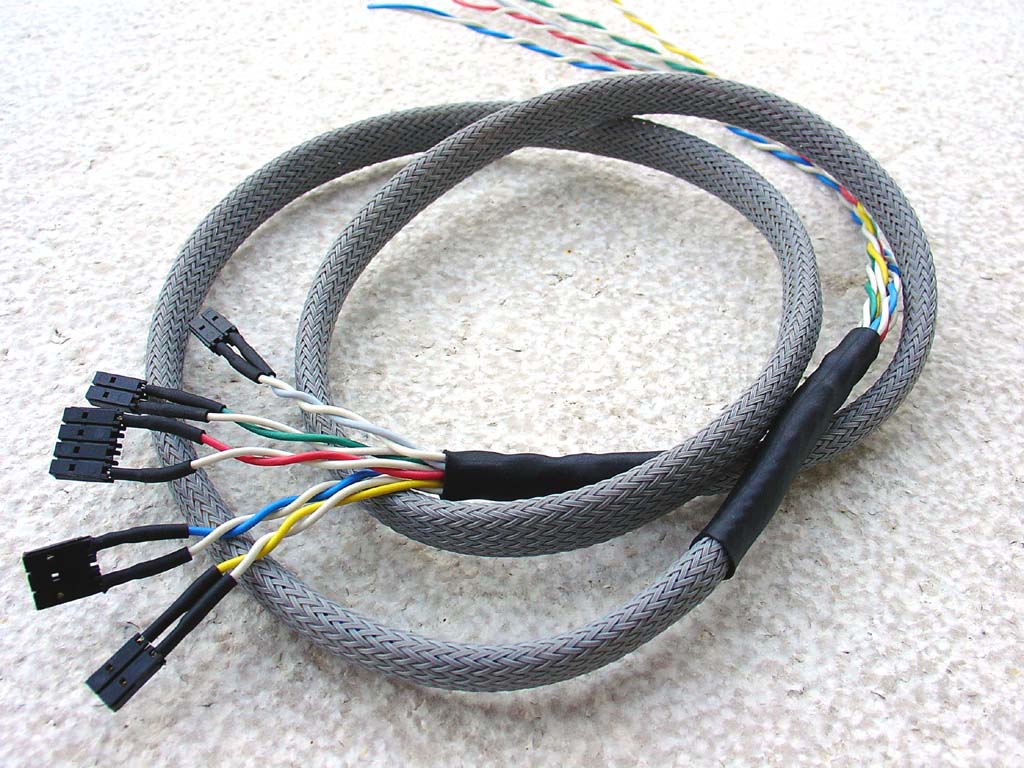

Ecco come si può utilizzare un cavo predisposto pe 2 led, 2 pulsanti e lo speaker.

Ho saldato con il medesimo procedimento tutti i connettori da 2pin, 3pin e 4pin e poi ho inserito i cavi all'interno di una calza portacavo e ho chiuso le estremità della stessa con una guaina termorestringente...

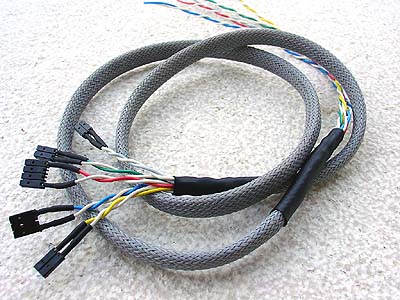

Foto del risultato!

Zoom

Zoom

Ciaooo

narnonet · 18-07-2004, 22:52

I cavi di diametro così piccolo e le guaine termorestringenti sempre di diametro così piccolo dove le hai prese???

sempre in un negozio di elettronica????

Ciao

85kimeruccio · 18-07-2004, 23:21

ah l'idea dei fili dentro la guaina nn mi era mai venuta in mente!!

grandissima idea!

G69T · 19-07-2004, 11:25

Quote:

Originariamente inviato da narnonet
I cavi di diametro così piccolo e le guaine termorestringenti sempre di diametro così piccolo dove le hai prese???

sempre in un negozio di elettronica????

Ciao

Le trovi facilmente, esistono in kit di vario diamento oppure in spezzoni da circa 1m.

Ciaooo

P.S. esistono anche più piccole di quelle che ho usato io
