Ninja Micros FreeSpeed PRO

Come già accennato il montaggio della scheda è operazione molto semplice; l'univco vero ostacolo è rappresentato dalla necessità di rimuovere l'involucro plastico che avvolge la parte posteriore della cpu Athlon, in modo del tutto simile a quanto accadeva con le cpu Intel Pentium 2 SECC I.

Come si vede chiaramente nelle immagini sottostanti, il guscio plastico che avvolge posteriormente la cpu è a quest'ultima attaccato per mezzo di 4 perni metallici, perni che si vanno ad incastrare nei 4 fori evidenziati nell'immagine a lato. Muovendo sistematicamente il guscio plastico, cercando di alzarlo dalla parte posteriore della cpu a partire da uno dei quattro lati, non è difficile iniziare a staccare uno dei 4 perni dal corrispondente foro nella plastica; il segreto è nel cercare di togliere tutti e 4 i perni dai fori di serraggio facendo attenzione a non danneggiare in alcun modo il PCB del processore (perché si corre il rischio di tagliarne qualche componente). Sconsiglio vivamente di utilizzare cacciaviti e altri accessori per questo tipo di operazioni; la tecnica migliore, a mio avviso, è quella di utilizzare le dita per prendere dall'interno il guscio plastico e tirare il più possibile; per evitare che chiunque "mettesse le mani" all'interno della cartuccia del processore in AMD sono stati molto previdenti, facendo si che i perni fossero saldamente incastrati nei fori: dovrete, per questo motivo, faticare non poco per riuscire a sfilarli tutti e quattro.

Qui di lato è fotografata la cartuccia di plastica della cpu AMD Athlon dall'interno: sono cerchiati in rosso i 4 fori nei quali si incastrano i perni della cpu.

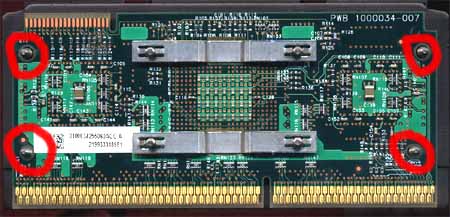

Qui a destra è fotografata la parte posteriore di una cpu Athlon; si notino i 4 perni metallici, cerchiati di rosso, che si vanno ad incastrare nei 4 fori dell'immagine soprastante, così da far aderire il guscio plastico alla cpu.

E la cache L2?

Le schedine per l'overlclock possono essere utilizzate per variare i moltiplicatori di frequenze e il voltaggio di alimentazione Core; la selezione della frequenza di bus è ancora appannaggio della scheda madre anche perché quest'ultima frequenza non dipende direttamente dal processore, casomai dal chipset.
La cpu AMD Athlon è dotata di cache L2, in quantitativo di 512 Kbytes, montata direttamente sul PCB (ma non integrata nel Core del processore) e operante a metà della frequenza di clock del processore. Aumentando la frequenza di funzionamento di quest'ultimo è possibile che il Core regga una frequenza di funzionamento elevata ma che la cache L2 non regga la sua frequenza di funzionamento, cresciuta proporzionalmente a quella di clock. Per ovviare a questo inconveniente è possibile variare il rapporto di funzionamento tra frequenza di clock del processore e frequenza di lavoro della cache L2; dal valore di default di 1/2 è possibile passare a quelli di 2/5 oppure di 1/3, ottenendo frequenze di lavoro della cache L2 illustrate nella tabella sottostante:

Utilizzando un apposito software, chiamato WcpuA2, è possibile variare direttamente da sistema operativo il rapporto di funzionamento tra frequenza di bus e frequenza di lavoro della cache L2:

Purtroppo questo software funziona solo quando si è completato il caricamento del sistema operativo, pertanto è necessario che il sistema non sia instabile con il rapporto frequenza di clock/frequenza cache L2 di default durante il caricamento del sistema operativo, altrimenti sarebbe impossibile poter caricare WcpuA2 e variare manualmente la frequenza di funzionamento della cache L2. E' sempre possibile variare tale frequenza intervenendo su alcuni contatti presenti sul PCB del processore ma, ancora una volta, questa è una operazione "per pochi" e rischiosa in quanto si rischia di danneggiare irrimediabilmente il processore, soprattutto se non si è più che pratici con le micro saldature.

E' possibile scaricare l'utility WcpuA2 direttamente da questo indirizzo.
