X-Power by trecca

trecca · 16-05-2004, 13:35

FOTO FINALI NGILAN 2004

Zoom

Zoom

Ringrazio i fotografi m4xt3r, g69t, xpiuma e thegiox

MOD DEL MESE DI MARZO 2005 SU MAXIMUM PC

Zoom

______________________________________________________________________________________________

POST ORIGINALE | 16/05/2004
Salve a tutti amici modder... avete presente il progettino di quel case che dovevo fare???
L'ho stravolto un pò, dato che ora al suo interno devo farci entrare un pc intero con motherboard atx.
ecco ora che ho un pochino di tempo potrei cominciare a tagliare il poliver... ma vorrei qualche consiglio

innanzitutto secondo voi che tipo di apertura è la migliore tra queste due?

Variante Apertura 1

Variante Apertura 2

Ah lo scatolotto che vedete nel piano superiore è l'alimentatore...

Inoltre secondo voi come è la struttura del case, organizzata in 2 piani differenti??? In quello inferiore ci andrà la scheda madre e in quello superiore l'alimentatore, l'hd e l'unità ottica.

Datemi un pò di consigli su come realizzarlo bene!!!
Ah la colorazione avverrà col metodo utilizzato da riki82, quello della verniciatura interna col nero lucido.

E inoltre per tagliare il poliver da 4mm va bene il traforo o è meglio il dremel???

riki82 · 16-05-2004, 14:06

Ciao!
Secondo me l'apertura migliore è la prima... se devi smontare qualcosa ha due parti libere, la parte frontale e quella superiore.

Il plexy da 4 è bello massello, io me lo sono fatto tagliare dove l'ho preso. 2.50 euri di taglio

!

Ciao!

antanio · 16-05-2004, 14:08

la prima apertura è di sicuro impatto e grande comodità, certamente avrai non pochi problemi a realizzarla.

m4xt3r · 16-05-2004, 14:30

Grande Trecca!
Anch'io sono per la 1a, perchè dà la sensazione di poter meglio accedere alle componenti ed è anche più interessante da vedere.
La mia perplessità è che con entrambo i tipi di apertura da te studiati non ci sia la possibilità di avere sul frontale ne bottoni ne parti elettriche collegate alla mobo e vedo di difficile integrazione persino le unità da 5 pollici e 1/4...
(come potresti aprire il case con questi elementi?
Per risolvere il problema, potresti specchiare l'interno e aprire il tutto da dietro, oppure aprire tutta da un fianco.
In questo modo avresti le unità (lettori regolatori di ventole etc..) e i pulsanti di accensione e reset in una posizione fissa e frontale!
(se ho capito bene come hai studiato la cosa).
Premetto che ti dico questo senza aver bene compreso come disporrai le componenti interne!
Domanda: ma il ripiano interno, non temi possa essere d'impaccio sia all'areazione che alla manutenzione?
Ciao Trecca! Un grande tra i modders... aspetto aggiornamenti!

Tarm@ · 16-05-2004, 15:21

Assolutamente la prima!!!

E se riesci prova a realizzarla con i pistoncini per i bauli delle automobili...

Sai che scena verrebbe!!!

Prova da uno sfasciacarrozze...i più piccoli sono quelli delle Panda...

Bye

trecca · 16-05-2004, 20:25

Eccomi dopo 3 ore di duro lavoro!!!!
Scusate per le foto ma sono state fatte con la mia cessosa webcam che oltretutto a volte sbaglia l'inquadratura del soggetto..

cmq ecco il lastrone di poliver che si appresta ad essere tagliato dopo essere stato segnato

Ecco quà in una foto migliore si vede il mio banchetto di lavoro temporaneo allestito con due cavalletti e un asse

Ho cominciato col simil-dremel ma poi ho notato che si lavorava MOLTOOOO meglio col seghetto

Dopo un duro lavoro ecco il case montato in modo fittizio, appoggiando i lati

Un'altra inquadratura con sempre all'interno la mia vecchia p3b-f

Ecco tutte le lastre tagliate

Uff finalmente ho finito e il pollice alzato per la contentezza dà il via alla ricompensa per il duro lavoro... due succhi alla pera

E poi dovrò rifinire le pareti dando a tutte una bella limata manuale!!!

A presto!!!!

G69T · 16-05-2004, 20:41

Come apertura o usi la prima oppure predisponi la possibilità di asportare più di una parete in modo da accedere più facilmente per la manutenzione..

Per ora bel lavoro!

Ciaooo

trecca · 16-05-2004, 20:45

Quote:

Originariamente inviato da G69T
Come apertura o usi la prima oppure predisponi la possibilità di asportare più di una parete in modo da accedere più facilmente per la manutenzione..

Per ora bel lavoro!

Ciaooo

già...dovrò pensare a come fare bene il primo tipo di apertura (che ha giustamente riscosso più successo del secondo), preferirei farla così, magari farla aprire con dei pistoncini

grazie a tutti dei suggerimenti!!!

G69T · 16-05-2004, 20:49

Quote:

Originariamente inviato da trecca
già...dovrò pensare a come fare bene il primo tipo di apertura (che ha giustamente riscosso più successo del secondo), preferirei farla così, magari farla aprire con dei pistoncini

grazie a tutti dei suggerimenti!!!

Se hai la possibilità, pensa una soluzione su come aggiungere un piano centrale smontabile dall'alto dove puoi installare unità e alimentatore...

Ciaooo

trecca · 16-05-2004, 20:57

Quote:

Originariamente inviato da G69T
Se hai la possibilità, pensa una soluzione su come aggiungere un piano centrale smontabile dall'alto dove puoi installare unità e alimentatore...

Ciaooo

mm già... e devo anche comprare il poliver per fare il ripiano, dato che il lastrone che avevo l'ho usato praticamente tutto

come suggeriresti di farlo???

trecca · 17-05-2004, 19:50

oggi ho levigato ben bene tutti i bordi dei vari pannelli in poliver... adesso sto pensando a come poter far il primo tipo di apertura...

facendola rigida come si vede dal disegno, secondo me non permetterebbe una chiusura giusta...i pannelli sfregherebbero tra di loro.... boh

qualche consiglio????

Tarm@ · 17-05-2004, 20:04

Quote:

Originariamente inviato da trecca
oggi ho levigato ben bene tutti i bordi dei vari pannelli in poliver... adesso sto pensando a come poter far il primo tipo di apertura...

facendola rigida come si vede dal disegno, secondo me non permetterebbe una chiusura giusta...i pannelli sfregherebbero tra di loro.... boh

qualche consiglio????

Beh...dovresti farla in modo che il pannello superiore e laterale si appoggino sui bordi di quello posteriore e frontale...

Poi o fai l'apertura con dei pistoni, come ti ho scritto prima...
O la fai più "rozza" con delle catene o lacci o quello che ti passa per la testa che colleghino i pannelli da aprire con quelli fissi...

Bye

trecca · 17-05-2004, 20:12

Quote:

Originariamente inviato da Tarm@
Beh...dovresti farla in modo che il pannello superiore e laterale si appoggino sui bordi di quello posteriore e frontale...

Bye

non ho capito bene come mi suggerisci di fare

non potresti farmi un disegnino veloce x capire meglio??? grazie!

ah ringrazio jimmy per avermi messo nei thread importanti!!!

Tarm@ · 17-05-2004, 21:00

Sono schizzi veloci, ma spero si capisca...

Ti allego la vista laterale...

Tarm@ · 17-05-2004, 21:00

E la vista frontale...

Bye

trecca · 17-05-2004, 21:44

intendi così???

questo è anche ciò che mi era stato suggerito da m4xt3r...

ho controllato con le pareti del case con questo metodo e facendo così le pareti non dovrebbero strusciare!!

ora devo progettare e costruire il cestello per contenere 1 unità 5,25" + 1 hard disk, dato che nel piano superiore ci andranno solo quelle + l'alimentatore atx

riki82 · 18-05-2004, 09:30

Ciao per permettere l'apertura corretta del coperchio i lati della lastra sopra e quella osteriore dovranno essere smussati di 45°.
altrimenti non ti si aprirà mai!

Ciao!

trecca · 18-05-2004, 14:36

Quote:

Originariamente inviato da riki82
Ciao per permettere l'apertura corretta del coperchio i lati della lastra sopra e quella osteriore dovranno essere smussati di 45°.
altrimenti non ti si aprirà mai!

Ciao!

come smussati di 45° ???

guardando nell'ultima immagine che ho postato non è giusto (per capire, il frontale è quello largo 329mm)??

m4xt3r · 18-05-2004, 23:35

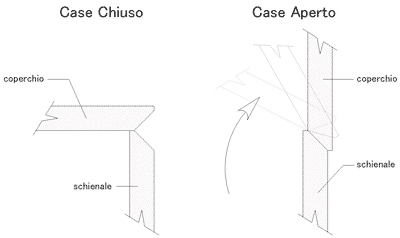

Forse Riccardo intendeva qualcosa del genere?

Non vorrei suggerire una castroneria...

trecca · 19-05-2004, 00:17

forse sarà l'ora ma del tuo max non ho capito bene come si appoggia... boh aspettiamo cosa dice riki
