Modding G69T RAGNO

[seb87]

bellissimo.comploimentoni

[m4xt3r]

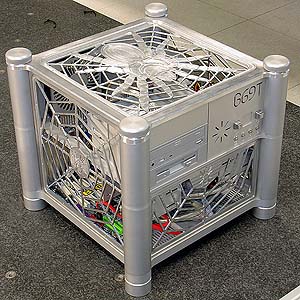

Molto bello il gioco di trasparenze che appare in questa foto:


Se ti riuscisse di giocarti bene la parte alta del frontale, potresti ottenere una rete di filamenti molto d'effetto.
Che hai in mente per illuminare il tutto?
Secondo me devi ponderare l'illuminazione per evidenziare i profili delle ragnatele e non per evidenziare le parti interne.
A questo proposito, l'idea della rete in ottone potrebbe essere simpatica, anche se nasconderà inevitabilmente il contenuto hardware del case...
A che parti avevi intenzione di applicarla?

[Anonized]

ottimo lavoro

[bioseum]

Complimenti molto bello

L'idea della rete in ottone mi piace, anche perchè così forse è troppo "trasparente"...

[G69T]

Originariamente inviato da m4xt3r
Molto bello il gioco di trasparenze che appare in questa foto:


Se ti riuscisse di giocarti bene la parte alta del frontale, potresti ottenere una rete di filamenti molto d'effetto.
Che hai in mente per illuminare il tutto?
Secondo me devi ponderare l'illuminazione per evidenziare i profili delle ragnatele e non per evidenziare le parti interne.
A questo proposito, l'idea della rete in ottone potrebbe essere simpatica, anche se nasconderà inevitabilmente il contenuto hardware del case...
A che parti avevi intenzione di applicarla?

Per il frontale ho qualche idea interessante, ma per ora mi concentro sul retro e sul telaio dell'alimentatore che ho già cominciato a "smembrare".
Altro particolare che ho deciso di realizzare è un nuovo cestello per gli hard disk costruito in ottone o rame da installare sulla base in sostituzione dei due installati sulla piastra centrale.

Ciaooo

[Jimmy3Dita]

Se lo fai in rame, costruiscilo con una larga superficie di contatto con il case, cosi' sfrutti tutta la struttura per raffreddare i dischi!
Ciao!

[SirKhaas]

bello, moolto bello

[G69T]

Originariamente inviato da SirKhaas
bello, moolto bello

GRAZIE!

Siamo all'inizio, c'è ancora moltissimo lavoro.....

Ciaooo

[G69T]

Originariamente inviato da Jimmy3Dita
Se lo fai in rame, costruiscilo con una larga superficie di contatto con il case, cosi' sfrutti tutta la struttura per raffreddare i dischi!
Ciao!

Ho reperito due piatti in rame da 80x145 sp.12 e posso sfruttare una base di appoggio non superiore ai 50mm.

I 2 pezzi in rame saranno lavorati eseguendo asole per il serraggio e la regolazione di 2 Hard Disk e scanalature da 5x5 a modi dissipatore. Ho studiato un modo molto sempice per regolare una delle due piastre allo scopo di farle aderire il più possibile ai dischi.

Ciaooo

[antanio]

Bello così aperto.. complimenti alla fine è venuto proprio bene..
una domanda tra le righe: ma come hai fatto a fare le filettature piccole per l'attacco delle pci e della mobo?

[G69T]

Originariamente inviato da antanio
Bello così aperto.. complimenti alla fine è venuto proprio bene..
una domanda tra le righe: ma come hai fatto a fare le filettature piccole per l'attacco delle pci e della mobo?

Le schede pci sono fissate da una vite M4, ma si potrebbe fare anche una M3 eseguita con punta a elica e maschio.

La Mainboard è fissata con dei distanziali in ottone filettati verso il telaio con un filetto M5 mentre verso la MB un M3.

Ciaooo

[stenoippo]

Complimentoni davvero mi sono perso qualche puntata ma debbo dire che se il g69t mi sembrava perfetto, moddato così è ancora meglio... In quanto al creatore dell'opera, mi sorprendi ancora. Al di là della realizzazione che è il tuo lavoro e sono indubbie le capacità mi continua a sorprendere la tua capacità progettiva e creativa da vero disegnatore.il progetto che hai fatto partendo da un ragno vero stilizzandolo se lo sognano anche a scuola d'arte . Ancora complimenti....

[antanio]

Originariamente inviato da G69T
Le schede pci sono fissate da una vite M4, ma si potrebbe fare anche una M3 eseguita con punta a elica e maschio.

La Mainboard è fissata con dei distanziali in ottone filettati verso il telaio con un filetto M5 mentre verso la MB un M3.

Ciaooo

grazie

[onka]

troppo bellissimo!!

ma la polvere?


e quello leggero ke fine ha fatto?

[G69T]

Originariamente inviato da stenoippo
Complimentoni davvero mi sono perso qualche puntata ma debbo dire che se il g69t mi sembrava perfetto, moddato così è ancora meglio... In quanto al creatore dell'opera, mi sorprendi ancora. Al di là della realizzazione che è il tuo lavoro e sono indubbie le capacità mi continua a sorprendere la tua capacità progettiva e creativa da vero disegnatore.il progetto che hai fatto partendo da un ragno vero stilizzandolo se lo sognano anche a scuola d'arte . Ancora complimenti....

Grazie Steno..

C'è ancora molto lavoro da fare.

Ciaooo

P.S. so che hai ultimato il tuo modding, quando vediamo il tutto?

[G69T]

Originariamente inviato da onka
troppo bellissimo!!

ma la polvere?


e quello leggero ke fine ha fatto?

Per la polvere nessun problema, sulle parti fresate verrà fissato un plexiglas trasparente incassato e avvitato con viti M3.

La versione LT è, per il momento, in attesa. Ho pronto il materiale ma non riesco a lavorarlo perchè ho un extra lavoro in azienda e le macchine sono occupate.


Ciaooo

[stenoippo]

Originariamente inviato da G69T
Grazie Steno..


P.S. so che hai ultimato il tuo modding, quando vediamo il tutto?

Credo a breve, Max ha ultimato l'articolo , se non ci saranno modifiche da fare dovrebbe uscire a breve termine .
Ciao

[G69T]

Ancora aggiornamenti!

Questa sera dopo il lavoro mi sono fresato le due piastre principali del nuovo supporto per gli hard disk.

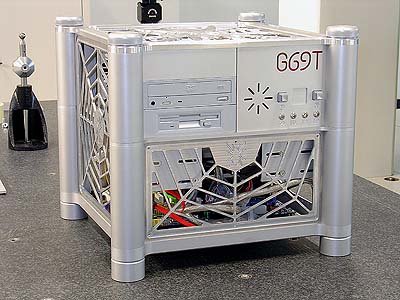

In questa foto si possono notare i due cestelli fissati sulla piastra centrale che saranno tolti a favore di uno interamente in rame montato sulla base

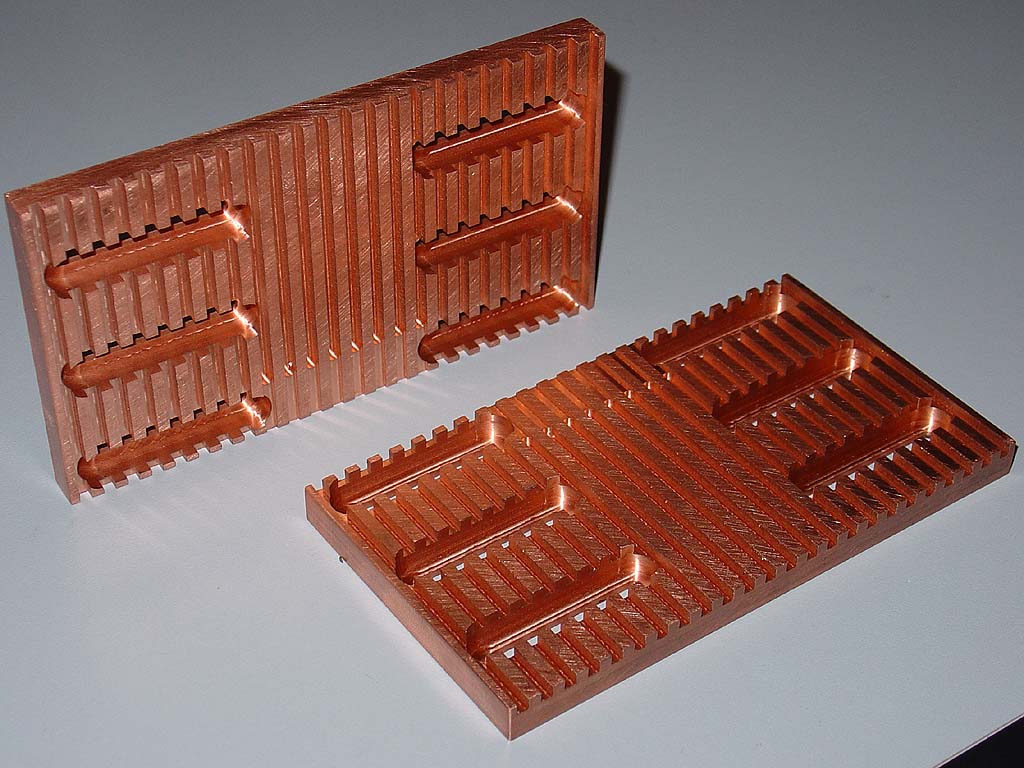

Il nuovo cestello costruito in rame di grosso spessore, 10mm, è stato fresato verticalmente sulla parte esterna per aumentare la superfice a contatto con l'aria entrante dalla base e munito di 6 asole per il fissaggio di 3 Hard Disk.

Eccovi i primi due pezzi...



Zoom

Queste piastre potranno essere regolate con un sistema di fissaggio ad asole per garantire un miglior contatto tra le stesse e gli hard disk.

Che ve ne pare?

A breve vi mostrerò l'intero supporto montato e installato sullo Spider's Web!

Ciaooo

Gianluca

[Tarm@]

Ammazza!!!

Così hai anche il massimo di dissipazione del calore degli Hard-Disk!!!

Uuuuuuuufffffffffffffaaaaaaaaaa!!!!!!!!!!!!!!!
La voglio ank'io una fresa a CNC!!!!!!!!!!!!!!!!!!

Bye

[Guts]

grandissimo lavoro come sempre, vogliamo vederlo montato ora!
