PC a basso consumo per uso 24H/24

[crocco1971]

Originariamente inviato da Valk791

sisi infatti i green sono un'ottima soluzione se non fosse per il problema del budget e per il fatto che un muletto è sempre un muletto nel senso che IMHO uno non deve spenderci molti soldi a meno che non voglia farsi un nas come Dio comanda. e comunque il tipo che voleva collegare 6 hd da un pico da 60w pretendeva davvero un po' troppo! per me invece i dischi in questione sono
Maxtor sata 500gb
+5V 0.72 A
+12V 0.52 A
maxtor pata 80gb
+5V 0.67A
+12V 0.96A
ora cerco i consumi della mobo e considero il consumo della ram 1w, per vedere se il gioco vale la candela

Per la motherboard, se non riesci a trovare i consumi in rete, considera che il processore C3 Ezra a 800Mhz è dato a 8,3W massimi, raddoppia il consumo (per sicurezza) e sei intorno ai 15/16W per l'intera motherboard.
Aggiungi i tuoi dischi fissi e il calcolo è fatto.
Maxtor 500GB: (5*0,72) + (12*0,52) = 9,84 W (di picco)
Maxtor 80GB: (5*0,67) + (12*0,96) = 14,87 W

Questi sono consumi di punta, quando il disco sta lavorando a pieno regime; di solito i consumi sono più bassi.
Comunque, in totale, nel caso peggiore dovresti essere intorno a 40W di consumo (processore al 100%, entrambi i dischi al lavoro al massimo della loro capacità); e durante il funzionamento normale anche molto meno.

[Valk791]

certo che il disco da 80 consuma proprio parecchio! come stanno le cose un pico da 80 dandrebbe bene, ha un alimentazione per hd sata e pata quindi non dovrei manco usare adattatori. il brick poi conviene prenderlo insieme al pico in modo che sia abbastanza efficiente? giusto per sapere un po' "l'investimento" e il relativo ammortamento.

[crocco1971]

Originariamente inviato da Valk791

certo che il disco da 80 consuma proprio parecchio! come stanno le cose un pico da 80 dandrebbe bene, ha un alimentazione per hd sata e pata quindi non dovrei manco usare adattatori. il brick poi conviene prenderlo insieme al pico in modo che sia abbastanza efficiente? giusto per sapere un po' "l'investimento" e il relativo ammortamento.

Ma perchè due dischi fissi? potresti fare una piccola partizione (5/10 GB) sul disco da 500GB per il sistema operativo, ed il resto tutto libero per i tuoi dati.
Così installi ed usi solo un disco.

Dove lo compreresti il PicoPSU? Mi dai i riferimenti del negozio online (suppongo), così ti faccio una verifica sugli alimentatori brick? Al limite se è vietato dal regolamento inviami le informazioni in privato.

[pollicino]

Originariamente inviato da crocco1971

Ma perchè due dischi fissi? potresti fare una piccola partizione (5/10 GB) sul disco da 500GB per il sistema operativo, ed il resto tutto libero per i tuoi dati.
Così installi ed usi solo un disco.

Dove lo compreresti il PicoPSU? Mi dai i riferimenti del negozio online (suppongo), così ti faccio una verifica sugli alimentatori brick? Al limite se è vietato dal regolamento inviami le informazioni in privato.

interessa anche a me

[ciocia]

HELP
Mi e' appena arrivato il nettop acer veriton n281g che voglio usare come muletto. Monta un hd da 160gb con credo linux. Voglio aprirlo e metterci il mio da 250gb con winxp.
Non ho idea di come fare...non ci sono viti, immagino debba andare a far leva con cacciavite da qualche pare ma non e' chiaro e non vorrei rompere il case perdendo la garanzia....qualcuno ha idea? Ho cercato con google senza risultati.

PS acceso fermo sul desktop linux ( credo sia quello, mai visto ) consuma 14w ( atom d425 e 1gb ddr3 )

EDIT:
Ho contattato acer, gli ho dato i miei dati e mi hanno dato autorizzazione ( e un codice seriale dell'autorizzazione ) a rimuovere il sigillo per upgrade hardware.
Ho tolto il sigillo e la vite, ma nulla si apre/muove...

[Valk791]

Originariamente inviato da crocco1971

Ma perchè due dischi fissi? potresti fare una piccola partizione (5/10 GB) sul disco da 500GB per il sistema operativo, ed il resto tutto libero per i tuoi dati.
Così installi ed usi solo un disco.

Dove lo compreresti il PicoPSU? Mi dai i riferimenti del negozio online (suppongo), così ti faccio una verifica sugli alimentatori brick? Al limite se è vietato dal regolamento inviami le informazioni in privato.

vabbè volevo usare il disco da 80 giust per non fargli fare la polevere nel cassetto ma a questo punto gliela faccio fare e basta! ti mando in pvti link per il pico.

[ciocia]

Ce l'ho fatta. Odio i coperchi di plastica incastrati a pressione. Fatto leva con 2 cacciaviti lentamente andando a sbloccare linguetta dopo linguetta.

Questo e' una foto aperto:


Uploaded with ImageShack.us

[ciocia]

Mi sono arreso. Non essendo un barebone e predisposto per il cambio, l'hd e' attaccato direttamente alla MB, per toglierlo dovrei levare la MB dal case per svitare le 4 viti posteriori....ho tolto le viti di fissaggio della mb e tirato di qua e di la'...niente, e' incastonata per bene nel case.
Lascio il 160gb e mi accontento. Al max un giorno aggiungero' un hd esterno usb, tanto dovrebbe aumentare il consumo al max di 5w con un hd da 2.5

Riconfermo i consumi, col mulo funzionante: 14w , pagato 185 spedizione inclusa. Alcune note: ho dovuto comprarmi una tastiera usb che non avevo ( avevo solo vecchie tast ps2, che questo nettop non ha ) e uscita video ha solo vga, niente dvi.

[khael]

ma è il revo?

[thecatman]

ciao!
domandina veloce perchè sto pensando a un upgrade.
l'atom d510 a cosa è paragonabile in termini di consumi, diciamo in situazione di scaricamento torrent/emule/http, rispetto a intel serie i (credo che i3-530 sia il paragone) e a amd su sochet am3? se non sono stato abbastanza chiaro chiedetemi pure. grazie.

[ciocia]

Originariamente inviato da khael

ma è il revo?

No, acer veriton n281g

[marcy1987]

aggiornamenti sul mulo basato su scheda madre notebook.

la prolunga sata finalmente è arrivata, e come vi ho già detto i 12v NON sono erogati, come era lecito aspettarsi. la soluzione momentanea che ho adottato è stata recuperare un trasformatore 12v con sufficiente erogazione di corrente per alimentare i motori dell'hd (trasformatore di un vecchio scanner 12v 1,25A probabilmente di bassa efficienza). Sono il primo a dire che non è la soluzione ottimale, la cosa che più mi spaventava è la massa non condivisa fra trasformatore 12v e trasformatore 19v del sistema, avevo paura che ci fossero correnti spurie in circolo, ma multimetro alla mano non ho rilevato anomalie. finora ha funzionato ininterrottamente da una settimana al 100% della CPU (uso BOINC)

il brick per alimentare il sistema apparteneva a un netbook Acer Aspire One, si tratta di un Delta 19v 1,58A da 30w

PRO:
-consumi ancora da misurare per bene con il nuovo hd, ma spannometricamente siamo sui 10+6w in idle e 15+6w in full. i 6w rappresentano il consumo misurato a monte del solo trasformatore 12v dell'HD (all'accensione 8w, a sistema attivo 5-6w). purtroppo il brick che avevo usato prima è del pc di mio fratello che a quanto pare NON ha la spina con messa a terra quindi potevo effettuare misurazioni con il lidlometro; questo brick invece ha la messa a terra quindi mi serve un adattatore (il mio lidlometro è quello con presa Shuko, quella per elettrodomestici per intenderci)
-ridotte dimensioni
-gigabit onboard
-silenziosità
-possibilità di reperire una batteria compatibile e sfruttarla come UPS

CONTRO:
-alimentazione esterna 12v per HD: c'è una sfilza di possibili problemi, già elencati sopra
-nessuna impostazione per il riavvio automatico su power down
-UPS tramite batteria inutile visto l'alimentazione esterna 12v
-temperature (nonostante le ottimizzazioni con RMclock, siamo sui 60° in full per CPU e anche 65° per chipset e GPU)

un paio di foto:


il tutto è ancora "volante" e non terminato, in attesa di idee geniali per porre rimedio ai problemi di cui soffre questa config.
NB: quella clip gialla che vedete in mezzo al sistema altro non è che un pezzo di penna posto in posizione strategica a mò di leva per accendere il sistema: purtroppo il tasto di accensione è sotto la scheda madre! (la scheda è girata rispetto alla normalità, dovrebbe essere sottosopra ma per ragioni di raffreddamento l'ho posizionata così)


detto ciò, non sono pienamente soddisfatto.
dover ripiegare su un secondo trasformatore ha inesorabilmente portato a sfantaggi non da poco. tralasciando la poca praticità nelle saldatue, potrei cercare di ottenere i 12v dalla scheda madre (forse dal connettore per il lettore ottico?) ma questo mi porterebbe ad un altro problema, il brick che sto usando ora per alimentare il sistema non basterebbe più e dovrei comprarne uno nuovo più potente.
Poi, già avevo messo in conto di prendere una batteria non originale a pochi soldi per smembrarla e usarla come ups integrato, e anche questo sarebbe un sforzo vano sempre per colpa dei 12v.

se avete consigli e/o critiche, sono come sempre ben accette

[ciccillover]

Avrai anche fatto bene a provarci, ma era quasi scontato che fosse così. Però un'ideuzza ce l'avrei per l'HD. La batteria del notebook che voltaggio eroga? Se è da 14,4v (ma con questo voltaggio ne ho viuste poche a dire il vero) potresti usarlo con batteria sempre collegata e prelevare l'alimentazione dai piedini della batteria, per abbassare a 12v tramite regolatore.
In alternativa puoi prelevare i 5v dal lettore e usare un circuito step up. Qua uno schemino (anche se eroga max 0.8 A):
http://www.eleccircuit.com/lm2577-5v...age-regulator/

Ovviamente sono solo idee, vanno pensati pro e contro di qualsiasi soluzione.

[marcy1987]

Originariamente inviato da ciccillover

Avrai anche fatto bene a provarci, ma era quasi scontato che fosse così. Però un'ideuzza ce l'avrei per l'HD. La batteria del notebook che voltaggio eroga?

ci avevo già pensato, ma purtroppo eroga solo 10,8v

facendo una veloce ricerca avevo trovato un regolatore di tensione per abbassare i 19v si tratta del 7812, da usare in questo modo:


ma in ogni caso perderei i benefici della batteria


EDIT: il circuito step up è una buona idea, ma devo gestire almeno 1,5A di assorbimento nello start up dell'HD (a dire il vero ho trovato qualche circuito già pronto sulla baia con output fino a 2A)

[MiKeLezZ]

Originariamente inviato da marcy1987

se avete consigli e/o critiche, sono come sempre ben accette

Mi son sempre chiesto: che succede se spegni il sistema? L'alimentatore da 12V per il disco è perennemente attaccato. Il disco continua ad essere acceso? E' abbastanza evoluto da spegnersi da solo?

[marcy1987]

Originariamente inviato da MiKeLezZ

Mi son sempre chiesto: che succede se spegni il sistema? L'alimentatore da 12V per il disco è perennemente attaccato. Il disco continua ad essere acceso? E' abbastanza evoluto da spegnersi da solo?

l'elettronica lavora con i 5v quindi si, il disco si spegne quando il sistema è spento.

si è evoluto

[ciccillover]

Con il 7812, oltre a non sfruttare la batteria come UPS, disperdi anche una quantità di calore notevole, e questo potrebbe addirittura vanificare lo sforzo di ricorrere a componenti da portatile per questioni di efficienza: se l'assorbimento istantaneo su quella linea è di 1A, dissipi in quel modo (19-12)V * 1 A = 7W, che si traduce anche nella necessità di un dissipatore attivo, che pure ha il suo consumo per via della ventola.
Per fare le cose per bene penso che dovresti andare di PWM, ma a quel punto le cose si complicano. Lascio comunque la palla a chi ha più esperienza di me in campo elettronico, io ho solo un'infarinatura.
Un altro appunto però devo dartelo: step up con 2A in uscita sui 12V, pari a 24W di picco; anche ammettendo un'efficienza del 100% del circuito step up (assolutamente impossibile) assorbiresti 24W / 5V = ~5A sulla linea del lettore CD. Non è "leggermente" troppo? Il drive ottico da portatile più esoso che ho visto assorbe 1,5A...

[marcy1987]

Originariamente inviato da ciccillover

Con il 7812, oltre a non sfruttare la batteria come UPS, disperdi anche una quantità di calore notevole, e questo potrebbe addirittura vanificare lo sforzo di ricorrere a componenti da portatile per questioni di efficienza: se l'assorbimento istantaneo su quella linea è di 1A, dissipi in quel modo (19-12)V * 1 A = 7W, che si traduce anche nella necessità di un dissipatore attivo, che pure ha il suo consumo per via della ventola.
Per fare le cose per bene penso che dovresti andare di PWM, ma a quel punto le cose si complicano. Lascio comunque la palla a chi ha più esperienza di me in campo elettronico, io ho solo un'infarinatura.
Un altro appunto però devo dartelo: step up con 2A in uscita sui 12V, pari a 24W di picco; anche ammettendo un'efficienza del 100% del circuito step up (assolutamente impossibile) assorbiresti 24W / 5V = ~5A sulla linea del lettore CD. Non è "leggermente" troppo? Il drive ottico da portatile più esoso che ho visto assorbe 1,5A...

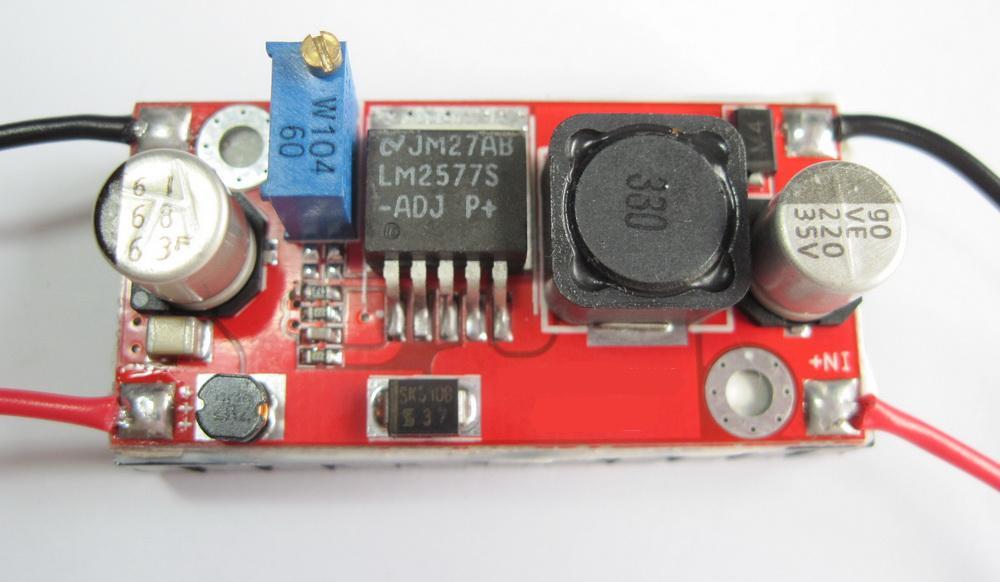

si mi sono documentato e in effetti non fa al caso mio. ho trovato invece questo circuito bell'e'pronto, monta un LM2577

* Module Properties: Non-isolated step-up / Boost charge module.
* Input Voltage: DC 3~34 V
* Output Voltage: DC 4~60 V ( adjustable, O/p Voltage >I/p Voltage by 2V )
* Output Current: 2.5A Max
* Input Current: 3A Max
* The minimum voltage difference: 2V
* Output Power: natural cooling 20W, Max 25W == input voltage * 3A * efficiency%
* Efficiency: 92% (up 92%, eg input :12V output: 19V 1.5A n: 92% )
* Output Ripple: 20M Bandwidth, 0.06mV (MAX)
* Full Load temperature rise: 45 ℃
* Potentiometer adjustment direction: clockwise (increase), counterclockwise (decrease)
* No-load Current: Typical 15mA
* Load Regulation: ± 0.5%
* Voltage Regulation rate: ± 0.5%
* Dynamic response speed: 5% 200uS
* Output Short-circuit Protection : None
* Input Reverse Protection: None
* Operating temperature: Industrial grade (-40 ℃ to +85 ℃) (ambient temperature exceeds 40 degrees, lower power use, or to enhance heat dissipation)
* Size: 50 x 25 x 22 mm ( L*W*H )

L'efficienza è data a 92%, in realtà credo si tratti di condizioni ideali dato che l'efficienza media del LM2577 è dell'80% (datasheet alla mano)

in ogni caso, rimane il problema di DOVE prelevare la corrente. in effetti i piedini della batteria sembrerebbe essere la soluzione ideale.
Domanda: scenario particolare, HD alimentato dal circuito sopra e contemporaneamente batteria in ricarica: il circuito onboard riesce a star dietro all'assorbimento dell'HD e della ricarica della batteria?

[ciccillover]

C'è anche un altro problema, il voltaggio di uscita stando ai dati di targa dovrebbe essere superiore a quello di input di almeno 2v (e allora perché input min 3v e output min 4v???). Alla luce di ciò, se la batteria è da 10,8v, non ci siamo. Se poi quei dati dichiarati sono fasulli e riesce a darti 12v dai 10,8 allora ok, sei a cavallo.
Circa il circuito di ricarica, direi di no, la corrente di carica di quelle batterie mi risulta essere molto bassa in effetti... è un bel casotto!

Comunque, quel circuito dove lo trovi? E' molto simpatico e potrebbe perfino fare da DC-DC converter per usare un portatile su accendisigari, ad occhio e senza analizzare bene.
EDIT: trovato sulla baia. Non costa neanche tanto. Diciamo che a 2,5A è a circa 45w... non sono molti i portatili in giro che si accontentano di così poco, ma il mio tablet ad esempio ce la farebbe (l'alimentatore originale è proprio da 45w)

[Valk791]

finalmente mi è arrivata anche la ram e ho montato tutto. tuttavia ho collegato tutto al mio veccho alimentatore che 5 anni fa funzionava benissimo e ho sentito il rumore di contatto elettrico eh ho spento tutto perchè non vorrei bruciare la scheda madre. se l'alimentatore è rotto al più non eroga corrente giusto? mica può far bruciare la scheda? so che la domanda è anche stupida ma è per essere sicuri perchè nn vorrei rompere niente. grazie
