Besta IKEA PC

[massi_it]

Carissimi, sono al mio primissimo progetto.

I componenti base sono questi (già montati in un case Antech):

CPU = I7 4790k
VGA = Asus 970GTX
MOBO = Gigabyte Z97X SLI
PSU = Corsair 550 VX
DISSI = Noctua CPU Cooler NH-U12F con kit NM-i115x
Ventole = 4 ventole noctua da 120mm non-mi-ricordo-la-sigla

Per fare questa mod userò questi componenti da acquistare:
4 ventole Noctua da 140mm
1 griglia 280x140 per le ventole superiori in estrazione
2 griglie con filtro antipolvere per le ventole inferiori in entrata
4 pulsanti da 16mm (colori da verificare) 2 per accensione e reset pc, 2 per accensione reset gruppo di continuità
1 lettore di schede Akasa AK-ICR-11 con Bluetooth
1 pannello frontale "grezzo" Sourcingmap con due usb e cavi audio entrata/uscita
1 fan controller bitfenix recon
1 controllore led farbwerk
poi distanziatori, robe per sleeve, riser PIC-E, vernice, plexiglass da 5mm opalino, antirombo, vernici e minutaglia varia.

Il punto di partenza è un mobile ikea da porre sotto la TV.
Il PC, infatti, è fondamentalmente usato come home theatre e gaming station. Tuttavia non disdegna varie attività di rendering video.

Prerogativa assoluta è il silenzio quando usato come HTPC ma quando usato per il gaming e il rendering il case deve arieggiare per bene i componenti.

Partiamo dalla visione d'insieme, che dovrebbe essere questa:



Come vedete si tratta di utilizzare soltanto il vano sinistro del mobile, che è coperto da un'anta in vetro. Nella parte destra si troverà l'alloggiamento del sistema audio, la pulsantiera del pc, il lettore di carte e il pannello audio/usb. Tutta questa parte dovrà essere ricoperta da un pannellino in modo da risultare uniforme.
Il cassetto sottostante dovrà rimanere libero per ammucchiare....ehm conservare ordinatamente tutto quello che non trova spazio sul divano

Osserviamo meglio la parte dedicata al PC. La mobo verrà posizionata il quel modo usando un pannello di plexiglas (da illuminare da sotto successivamente) ancorato tramite barre filettate, avvolte da tubicini in alluminio rigido, avvitate in fondo al mobile. Per ancorare la vga pensavo di usare un altro pannello di plexiglas posizionato orizzontalmente su cui avvitare la scheda tramite distanziatori:



Vorrei sapere cosa ne pensate a proposito delle due ventole in aspirazione sistemate in basso. Vanno bene? Tenete conto che il mobile è sospeso da terra una 30ina di centimetri.

In particolare, il PSU è posizionato direttamente sopra una delle due ventole da 140 e con la parte in estrazione diretta verso l'alto. Va bene questa collocazione?



Il flusso d'aria del dissi e della vga (posizionata così grazie a un riser) , secondo voi sono corretti? Tenete conto che il "culo" della vga è direttamente sopra una delle due ventole d'estrazione.

Un'ultima immagine per osservare anche il posizionamento del gruppo di continuità posto sotto il pannello in plexiglas che sostiene la mobo e accanto all'alimentatore:



Ecco... vi lascio fare le pulci e attendere i vostri suggerimenti.
Grazie per l'attenzione!

Massi

[Chimico_9]

i buchi superiori sono per l'immissione di aria?

perchè quella sistemazione della vga ? Così sprechi un sacco di spazio (ovvero l'area sopra la motherboard)

secondo me alimentatore e ventole inferiori si cannibalizzano a vicenda il flusso d'aria essendo entrabi in estrazione

per il discorso rumore: dovresti sapere meglio di chiunque altro dato che hai già tutto l'hardware

[massi_it]

Ciao, grazie per la risposta.

Originariamente inviato da Chimico_9

i buchi superiori sono per l'immissione di aria?

No, sono per l'estrazione

Originariamente inviato da Chimico_9

perchè quella sistemazione della vga ? Così sprechi un sacco di spazio (ovvero l'area sopra la motherboard)

Quella sistemazione della vga ha due funzioni:

1) permettere uno scorrimento migliore dell'area. Se la avessi messa normalmente nello slot avrebbe creato un "muro" tra l'aria in immissione e la CPU verso il suo percorso di estrazione verso le ventole superiori in estrazione. Inoltre, posizionata in questo modo, anche la vga potrebbe godere di un flusso d'aria continuo tra ventole inferiori e superiori (salvo discorso "cannibalizzazione del flusso da parte del PSU che anche tu hai individuato)
2) cos' si vede la parte più bella della ventola dall'esterno

Originariamente inviato da Chimico_9

secondo me alimentatore e ventole inferiori si cannibalizzano a vicenda il flusso d'aria essendo entrabi in estrazione

Si, anche questa era un'impressione che avevo e me la confermi. Bisognerebbe trovare il modo di lasciare libere le ventole inferiori e dotare il PSU di una apertura ad hoc.
Mi metto al lavoro per trovare una soluzione, ma si accettano suggerimenti

Originariamente inviato da Chimico_9

per il discorso rumore: dovresti sapere meglio di chiunque altro dato che hai già tutto l'hardware

L'hardware è silenzioso grazie alle ventole e alla vga che spegne le ventole quando non è tirata in ballo in giochi o altre situazioni.

Stavo pensando che, per evitare vibrazioni ulteriori, sarebbe opportuno tappezzare l'interno del mobile in materiale antirombo (tipo quello che si usa nelle auto) o pannelli fonoassorbenti. Sarebbe un'idea valida?

Grazie
Massi

[Chimico_9]

l'aliemntatore potresti "poggiarlo di faccia" e fare un'altro buco per la sua ventola;
comunque (giustamente) se le ventole inferiori sono di immissione non si daran fastidio

col fonoassorbente potresti migliorare, ma il "punto di fuga" del rumore sarà sempre il vetro frontale del mobile

p.s. OBBLIGATORIO un ssd

[massi_it]

Grazie per i suggerimenti, così a naso sono d'accordo su tutto:

Originariamente inviato da Chimico_9

l'aliemntatore potresti "poggiarlo di faccia" e fare un'altro buco per la sua ventola;
comunque (giustamente) se le ventole inferiori sono di immissione non si daran fastidio

Potrei poggiare l'alimentatore sul mobile e fargli un'apposito foro (con filtro) per la sua ventola. L'apertura di scarico aria dell'alimentatore dovrebbe però dare verso l'interno del mobile, sotto la mobo per poi risalire verso la parte superiore dove si trovano le ventole di estrazione.

Originariamente inviato da Chimico_9

l
col fonoassorbente potresti migliorare, ma il "punto di fuga" del rumore sarà sempre il vetro frontale del mobile

Giusto, non avevo pensato al vetro... un'idea potrebbe essere indietreggiare tutto l'hardware di un paio di cm e mettere un pannello di plexiglas trasparente tra il vetro e tutto il resto. Non so se ne varrebbe la pena.

Originariamente inviato da Chimico_9

l
p.s. OBBLIGATORIO un ssd

Giusto, già fatto

Grazie
Massi

[massi_it]

Buongiorno a tutti,

adesso sono in fase "attesa dei componenti".
Intanto ho montato il mobile e pian pianino arrivano i pezzi:




Stay tuned
Massi

PS
il pistolone termico mi serve per piegare il plexiglas

[elricmarci]

Bel progettino!

[*aLe]

Ci aggiungiamo anche un tavolino Lack già che ci siamo?

https://wiki.eth0.nl/index.php/LackRack

A parte gli scherzi, bel progettino. Thumb up!

[Chimico_9]

indispensabile per un lan party flash mob

[massi_it]

Grazie ragazzi per il supporto e i suggerimenti intanto, lentamente, ho ripreso a lavoricchiare.

Tanto per cominciare ieri ho sistemato i cavi sul muro. Infatti devo collegare un access point, un TV, l'home theatre, corrente elettrica, tutto dentro il carton gesso e con relaivi frutti. Poi ho cominciato ad effettuare i primi fori nel mobile per il passagio cavi. A questo proposito, visto che si tratta di mobili IKEA fatti praticamente di cartone pressato , dovrò passare dello stucco nei fori in quanto perdono polvere.... con lo stucco dovrebbero stabilizzarsi. I cavi sono ancora passati alla bene e meglio, successivamente vedrò di sistemarli meglio, magari con delle canaline... in realtà niente di tutto ciò sarà visibile, ma almeno tutto sarà più ordinato.
Infine ho appeso il mobile a muro e fatto le prime prove di ingombro dei componenti che andrò a inserire.

Ecco alcune foto:

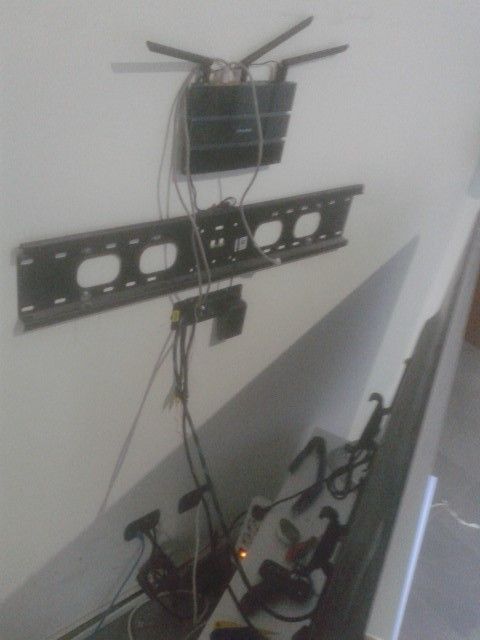

1) Qui la sistemazione dei cavi del access point. L'access point l'ho posizionato dietro il TV così diventa invisibile

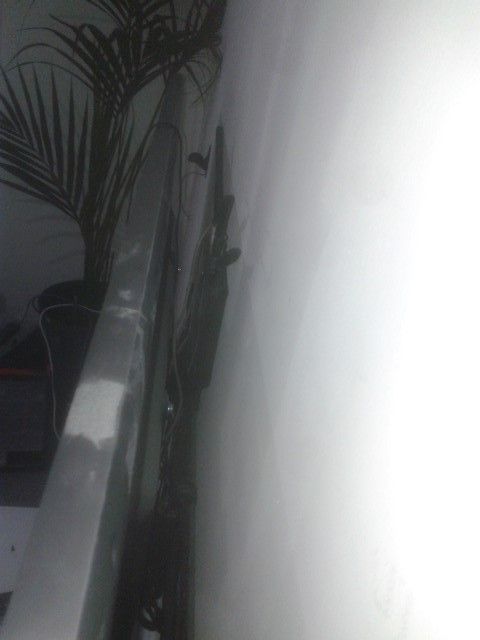

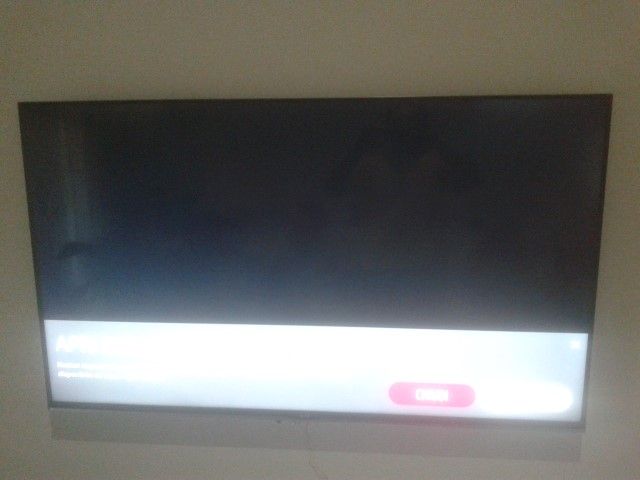

Una volta posizionano il TV l'AP in effetti risulta invisibile:

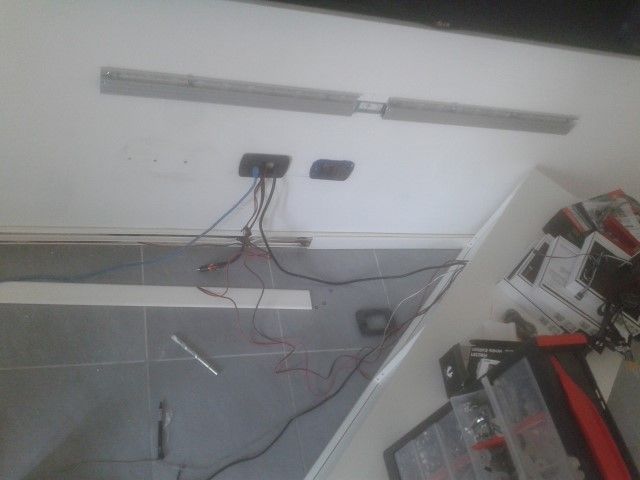

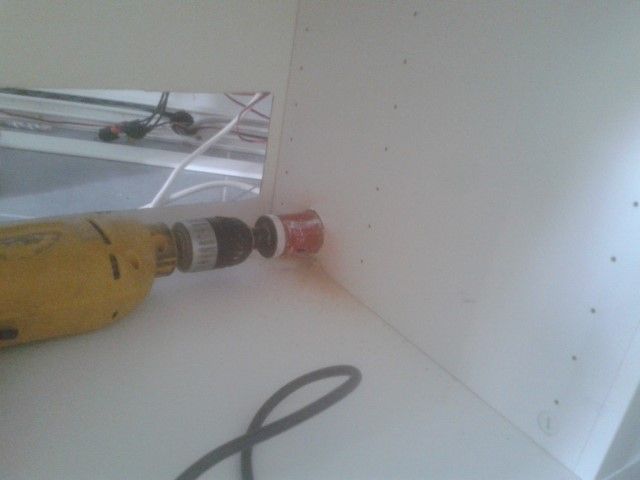

2) foro per poter utilizzare i frutti sistemati in basso nella parete (lan, corrente, hdmi tv, cavi audio) e pe poter passare i cavi all'interno del mobile:

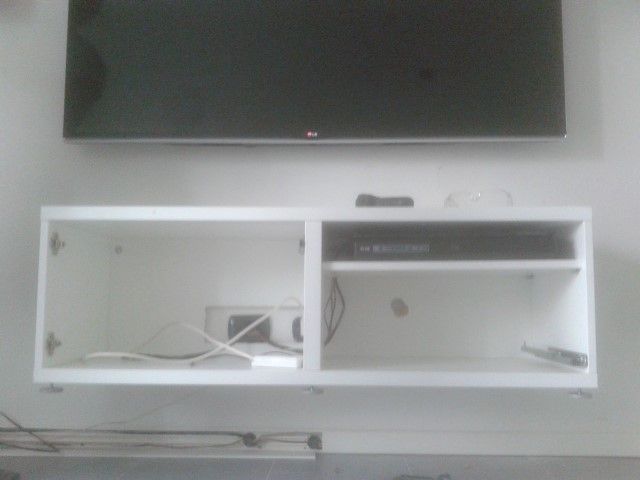

3) tutto l'insieme, a questo punto del lavoro:

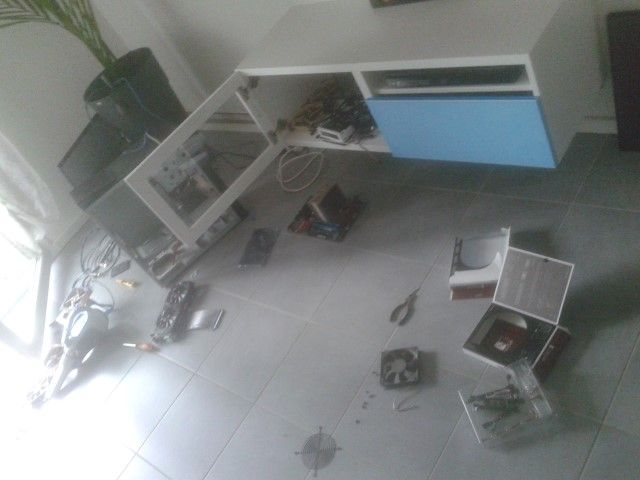

4) ed infine ecco le prove di ingombro (sono state uno stress, in quanto ho poi rimontato i pezzi nel vecchio case ):



Dalle prove d'ingombro ho capito quali saranno i passaggi successivi. Innanzi tutto realizzare un sostegno per la vga e cominciare a fissare i pannelli.
Dalle prove ho anche verificato che non posso mettere i pannelli e i pulsanti nella posizione del progetto (accanto all'home theatre) in quanto non ci siamo con le lunghezze dei cavi. Penso dunque che li sistemerò accanto al rheobus.

Grazie a tutti per l'attenzione
Alla prossima
Massi

[massi_it]

Ciao a tutti,

nuovo update del mio Besta PC:

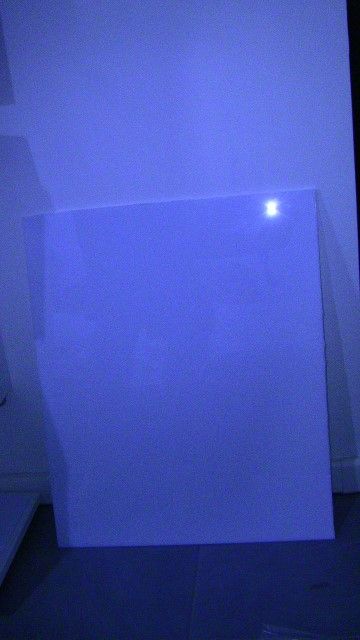

1) plexiglass tagliato con cutter

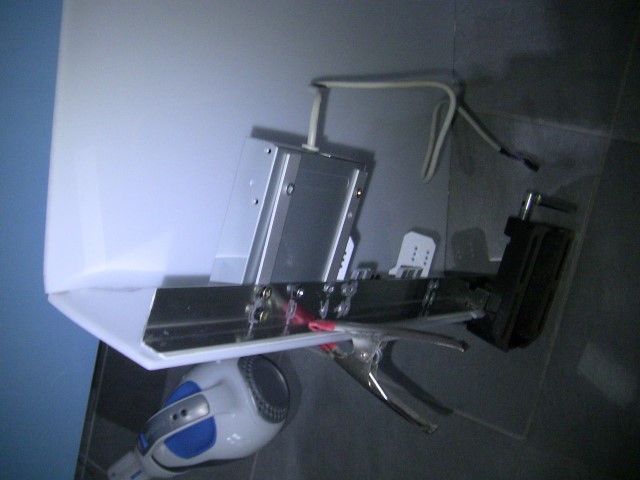

2) Costruzione di uno strumento per la piegatura del plexi tramite pistola termica:

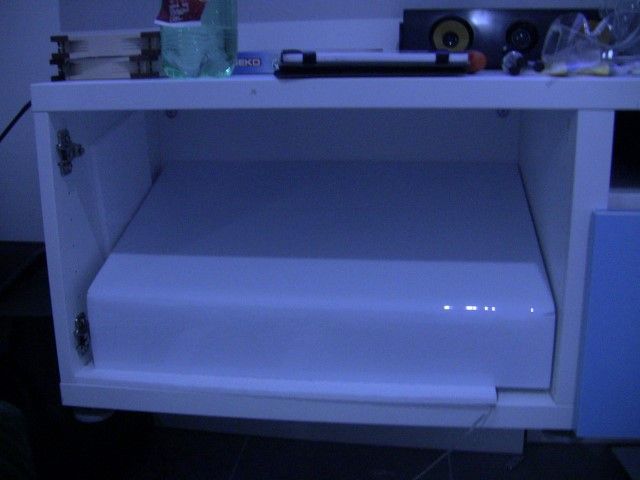

3) plexi piegato:

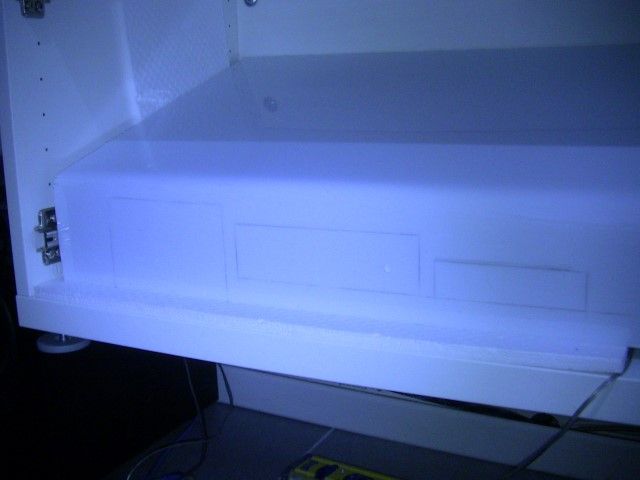

4) qui prendo le misure per l'inserimento di rhoebus, lettore schede e interruttore e spie del gruppo di continuità:

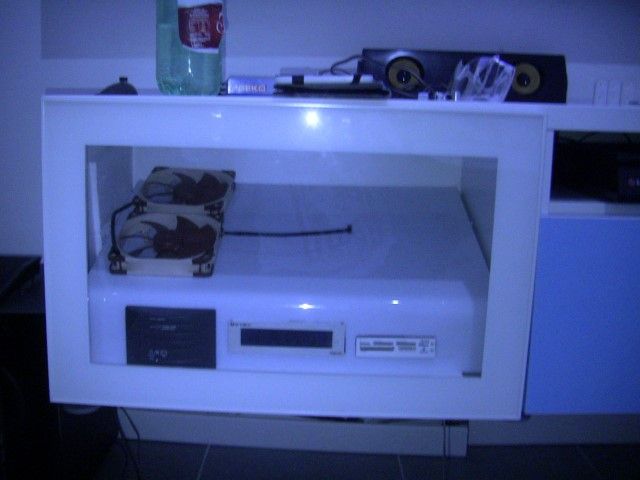

5) Qui una prova degli accessori senza essere ancora fissati al plexi (le ventole sono solo appoggiate, non sarà quella la loro posizione):

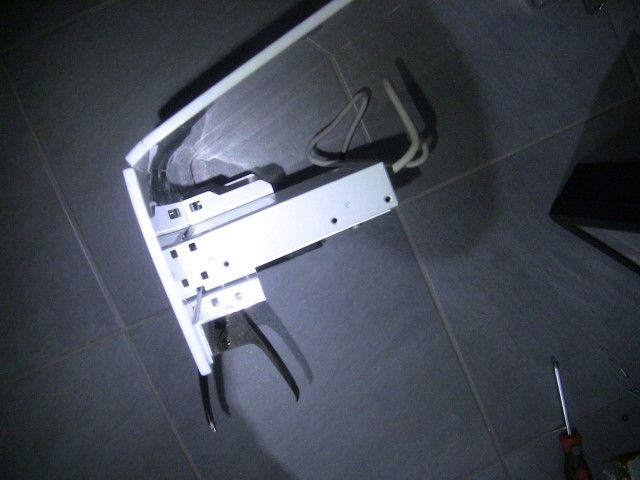

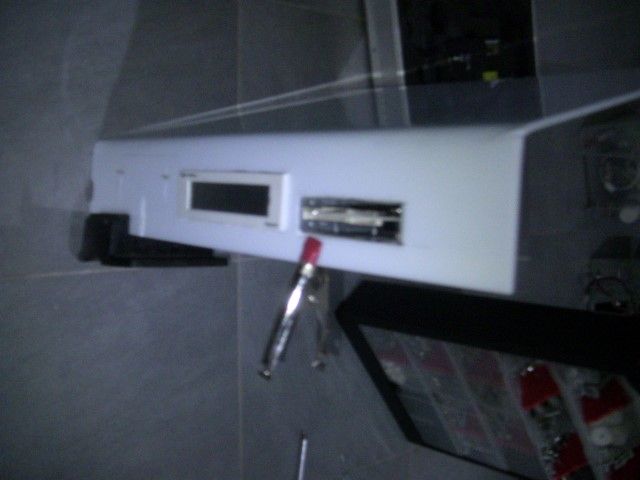

6) Fissaggio degli accessori al plexi tramite profilo di alluminio e viti:







Scusate la qualità delle foto ma il mio telefono è quello che è...

Mi sono fermato e qui... e qui rimarrò fermo per almeno due mesi visto che oggi mi sono rotto due metacarpi...vabbé lasciamo perdere..

Ne approfitto per chiedere ai mod di spostare questa sezione nei worklog se possibile... grazie
Scusate se non mi dilungo ma sono lento a scrivere e devo manovrare il mouse con la sinistra..

Grazie per l'attenzione
alla prossima
Massi
