Il chipset Via Apollo PRO 133 è stato il priomo ad introdurre il supporto alla frequenza di bus di 133 Mhz; questo fatto è di per se molto strano in quanto l'unico produttore di processori per piattaforma Slot 1 è Intel e quest'ultima, in genere, rilascia sempre un nuovo chipset quando vengono immessi sul mercato nuovi processori (come, ad esempio, i Pentium III Katmai basati su bus a 133 Mhz). La caratteristica principale di questo chipset è, pertanto, il supporto ufficiale al bus a 133 Mhz; oltre a questo sono presenti il supporto all'interfaccia ATA-66, alla modalità AGP 2x e a 2 canali USB, per un massimo di 4 connettori. Dal versante memorie, questo chipset supporta memorie SDRAM PC66, PC100 e PC133, nonché le memorie HSDRAM e VC 133 DRAM (Virtual Channel), queste ultime sviluppate da Nec e capaci di una minore latenza rispetto alle tradizionali SDRAM PC133.

L'introduzione di questo chipset ha portato alla definizione di uno standard per le memorie SDRAM capaci di funzionare correttamente alla frequenza di bus di 133 Mhz, similmente a quanto era successo nel 1998 con la definizione dello standard PC100: Via ha pertanto sviluppato lo standard PC133, inizialmente non riconosciuto da Intel ma che in seguito quest'ultima ha ufficialmente accettato e supporterà con i prossimi chipset in produzione (in particolare il chipset i815, noto anche con il nome in codice di Solano).

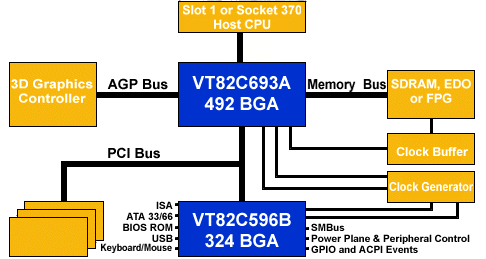

Lo schema sottostante illustra il funzionamento del chipset Apollo PRO 133:


Il north bridge VT82C693A si occupa di gestire tutti i dati tra memoria, processore e scheda video (via bus AGP), mentre il south bridge VT82C596B governa i sistemi di I/O (porte seriali e parallela, canali USB, canali EIDE ATA-66).
Il south bridge VT82C596B può essere sostituito dal chip VT82C696A, il quale si differenzia dal primo per l'integrazione di funzioni di hardware monitoring e per il supporto al connettore AMR (Audio Modem Raiser).

via_apollo_pro_133_north_bridge.jpg (18324 byte) north bridge VT82C693A: la piedinatura è a 492 contatti, identica a quella del chipset Intel 440BX; questo permette una relativamente economica integrazione di questo chipset in precedenti design per motherboard basate sul chipset 440BX.

Una delle più interessanti caratteristiche del chipset Apollo PRO 133 è la possibilità di impostare la frequenza di lavoro della memoria di sistema in modo asincrono rispetto alla frequenza di bus; è possibile, in pratica, selezionare la frequenza della memoria pari a quella di bus, oppure a +33 Mhz o -33 Mhz. Questo permette, ad esempio, di utilizzare memoria PC100 in abbinamento a processori con frequenza di bus di 133 Mhz, oppure sfruttare appieno memorie PC133 anche utilizzando la frequenza di bus di 100 Mhz. La tabella sottostante illustra le possibilità a disposizione:

Frequenza di bus Impostazione Frequenza memoria Note
66 Mhz - 66 Mhz -
66 Mhz - 33 Mhz 33 Mhz Non implementata in nessuna motherboard
66 Mhz + 33 Mhz 100 Mhz Utile se si possiede memoria PC100 ma si utilizza un processore con frequenza di bus di 66 Mhz
100 Mhz - 100 Mhz -
100 Mhz - 33 Mhz 66 Mhz Utile se si possiede memoria PC66 ma si utilizza un processore con frequenza di bus di 100 Mhz
100 Mhz + 33 Mhz 133 Mhz Utile se si possiede memoria PC133 ma si utilizza un processore con frequenza di bus di 100 Mhz
133 Mhz - 133 Mhz -
133 Mhz - 33 Mhz 100 Mhz Utile se si possiede memoria PC100 ma si utilizza un processore con frequenza di bus di 133 Mhz
133 Mhz + 33 Mhz 166 Mhz Non implementata in nessuna motherboard

Via Apollo PRO 133A

Diretta evoluzione del chipset Apollo PRO 133, ne mantinene pressochè tutte le caratteristiche di funzionamento fatta eccezione per la modalità AGP, che ora è quella 4X.

via_694x.jpg (18508 byte) north bridge VT82C694X: la piedinatura è a 510 contatti, superiore ai 492 contatti del north bridge VT82C693A montato sul chipset Apollo PRO 133 per via dell'integrazione del supporto AGP 4x.

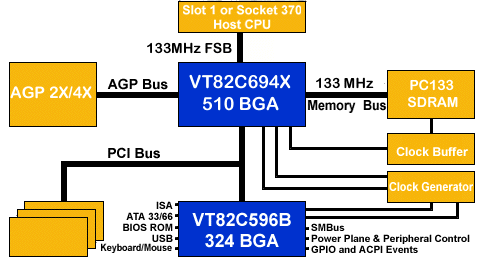

Lo schema sottostante illustra il funzionamento del chipset Apollo PRO 133:



^
