Dark Blade by G69T Part 8 - Pagina 3

aleraimondi · 16-09-2006, 12:31

Quote:

Originariamente inviato da Tarm@

In rame sono veramente stupendi...

Ma (non vorrei dire boiate, nel caso sparami

) non si vengono a creare problemi usando parti in alluminio ed altre in rame in un sistema a liquido???

Mi pare di ricordare che uno dei due metalli in questione si corroda, depositandosi sull'altro, rischiando perdite nell'impianto...
Illuminami...

Bye

si chiama corrosione galvanica. avviene a danni dell'alluminio quando è messo in contatto elettrico con un metallo nobile quale ad esempio il rame. L'erosione, avviene per elettrolisi.
Se nell'impianto, a contatto con l'acqua c'è sia rame che alluminio, il fenomeno della corrrosione galvanica avverrà, molto lento certo, ma inesorabile

Tarm@ · 16-09-2006, 12:46

Hem...si, ero a conoscenza del fenomeno, ma prima di sparare boiate ho preferito tralasciare nomi tecnici...

La domanda non era come si chiamava questa "roba strana", bensì se Gian ci aveva pensato, in modo da avitare l'esplosione della water station del Dark...

Grazie lo stesso per le spiegazioni...

Bye

F1R3BL4D3 · 16-09-2006, 12:49

Quote:

Originariamente inviato da Tarm@

Hem...si, ero a conoscenza del fenomeno, ma prima di sparare boiate ho preferito tralasciare nomi tecnici...

La domanda non era come si chiamava questa "roba strana", bensì se Gian ci aveva pensato, in modo da avitare l'esplosione della water station del Dark...

Secondo me si...

Visto che come avevo detto prima è stato anche da AlexTA in TAna non credo abbiano sottovalutato il problema....

aleraimondi · 16-09-2006, 12:51

Quote:

Originariamente inviato da Tarm@

Hem...si, ero a conoscenza del fenomeno, ma prima di sparare boiate ho preferito tralasciare nomi tecnici...

La domanda non era come si chiamava questa "roba strana", bensì se Gian ci aveva pensato, in modo da avitare l'esplosione della water station del Dark...

Grazie lo stesso per le spiegazioni...

Bye

usando acciaio, plastiche e rame (nei wb), come visto finora, non ci saranno problemi, anche se i raccordi fossero avvitati sull'alluminio, purche quest'ultimo non sia a contatto con l'acqua

dreamtommino · 16-09-2006, 13:36

porco cane oltre ai pacchi assurdi per progettare e costruire 'na roba del genere uno deve pure fare i conti colla chimica! non c'è più religione...

Domy15 · 16-09-2006, 14:23

lavoro ankora una volta eccellente, ma io mi kiedo: è mai possibile che una sola persona possa fare tutto questo? E' a dir poco strepitoso, per questo rinnovo i miei compliemnti nei tuoi confronti!

G69T · 16-09-2006, 15:06

Grazie ragazzi!

Nessun problema d'elettrolisi, non c'è alluminio a contatto del liquido refrigerante. I serbatoi sono in AISI316 e Perspex con alcuni particolari in bronzo (perni di rotazione delle giranti all'interno dei serbatoi).

Ho costruito i raccordi posteriori in rame perchè c'era la necessità di posizionare delle sonde termiche; anche se ne dovrò mettere da 2 a 4 ho costruito tutti gli 8 raccordi posteriori per un fattore estetico.

State sintonizzati perchè non è tutto....

....sto parlando sempre della parte posteriore

Ciaooo

Bl@st · 16-09-2006, 15:42

I raccordi sono dei pezzi davvero unici (e spettacolari).... Penso che potresti anche decidere di metterli in produzione un domani !

Non ho capito la storia delle sonde... Perchè non potresti fare questo con dei raccordi costruiti con altro materiale ?

F1R3BL4D3 · 16-09-2006, 16:39

Quote:

Originariamente inviato da G69T

State sintonizzati perchè non è tutto....

....sto parlando sempre della parte posteriore

Ciaooo

Vediamo cosa si inventa per il

dell'opera!

P.S: Sull'HW in arrivo ci sono novità/informazioni?!

G69T · 18-09-2006, 12:56

Grazie ragazzi.

Ho scelto il rame per le sue caratteristiche di conduzione termica, così le sonde saranno più precise. L'hardware è in arrivo, aspetto i primi pezzi in settimana!

UPDATE - Distanziatori tubi posteriori.

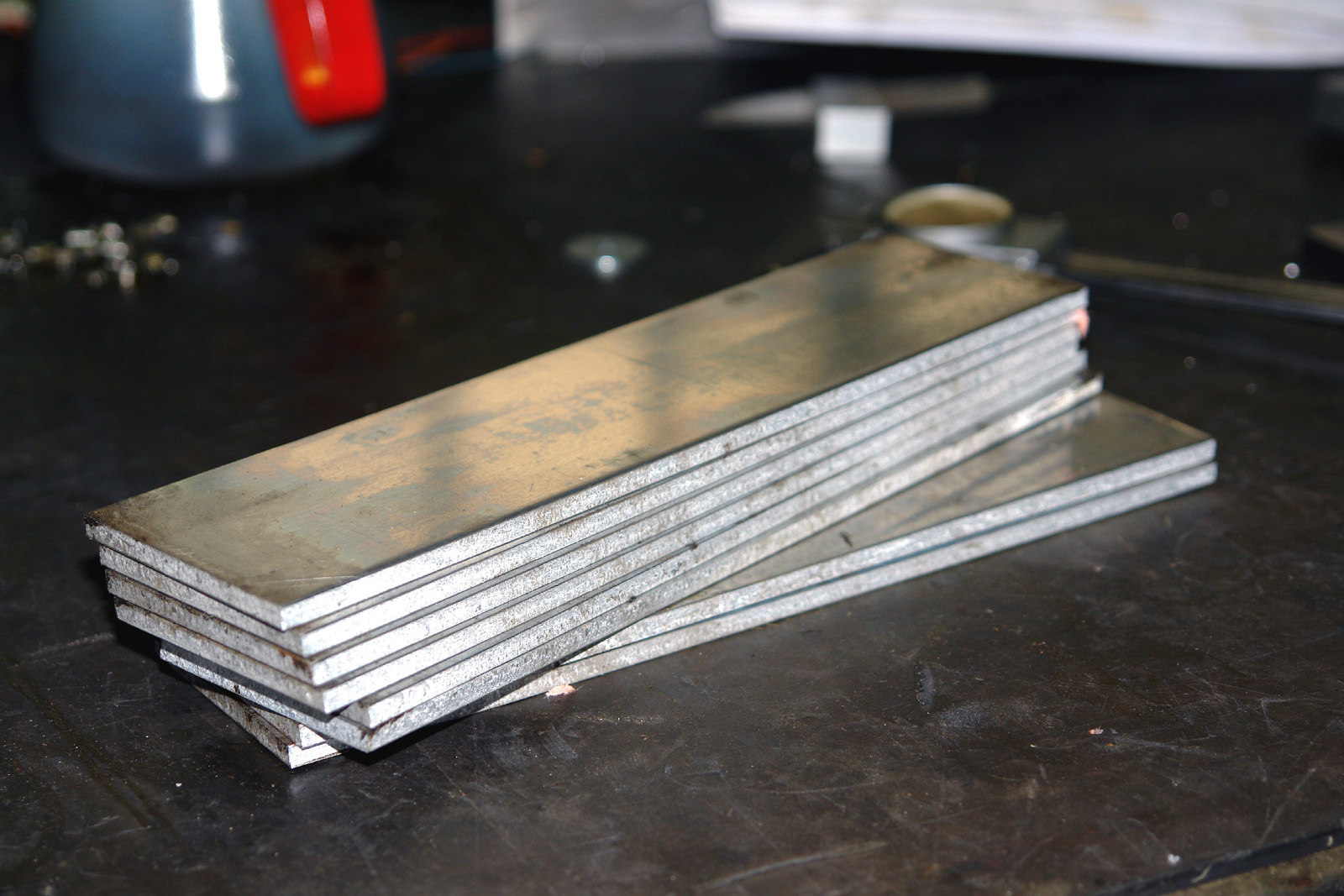

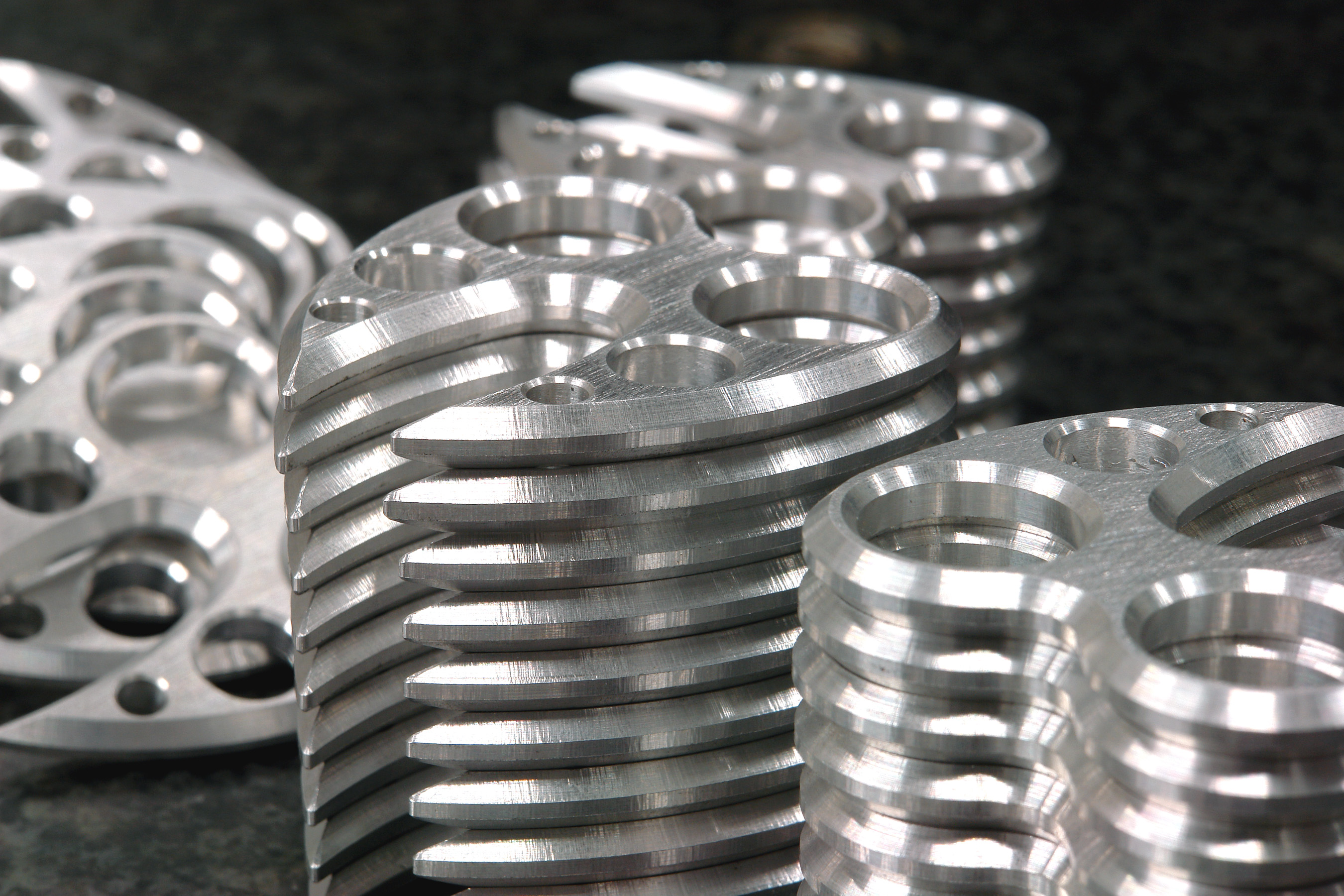

Dalla solita lamiera spessore 5mm in alluminio ho ricavato ben 40 distanziatori...

Z O O M !

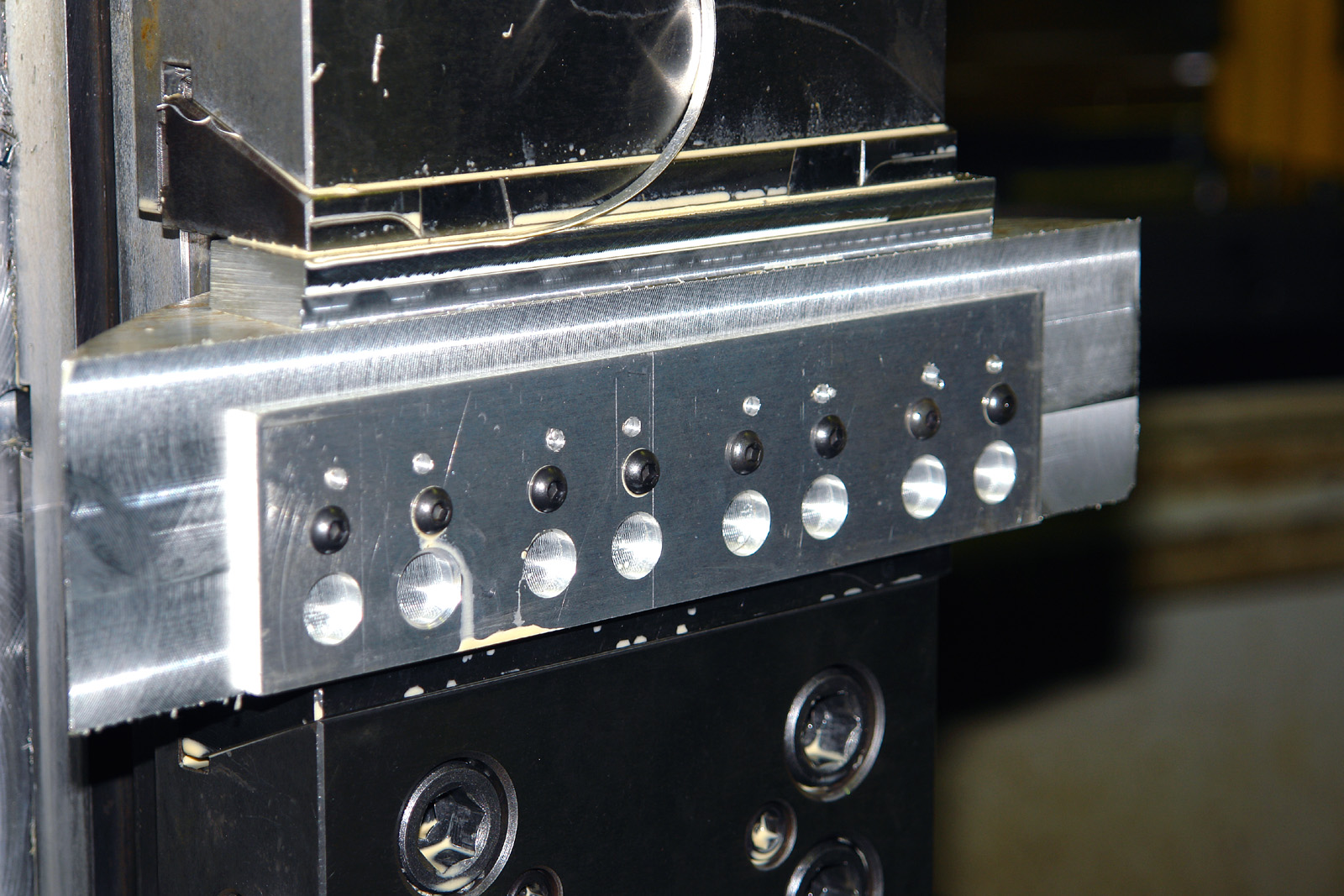

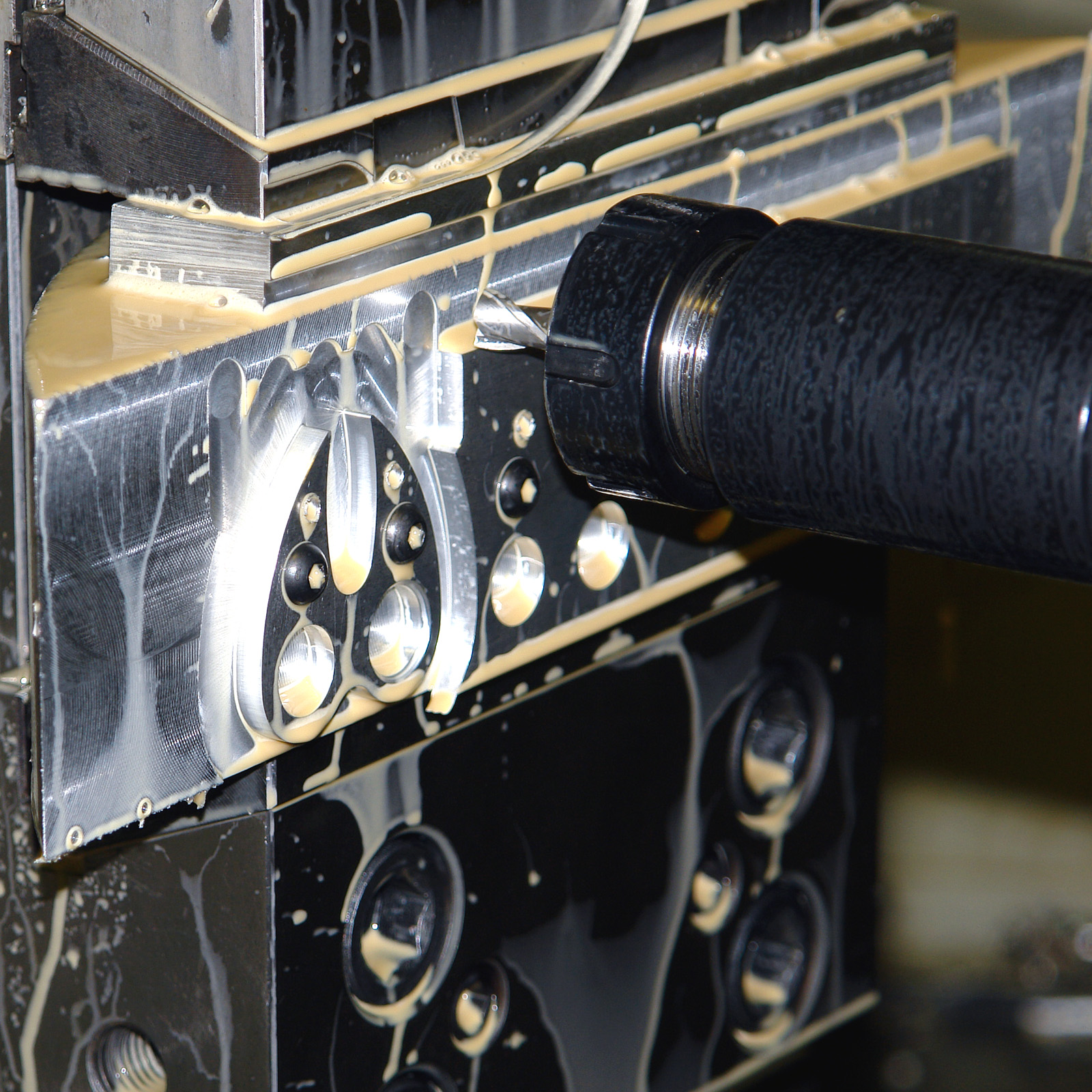

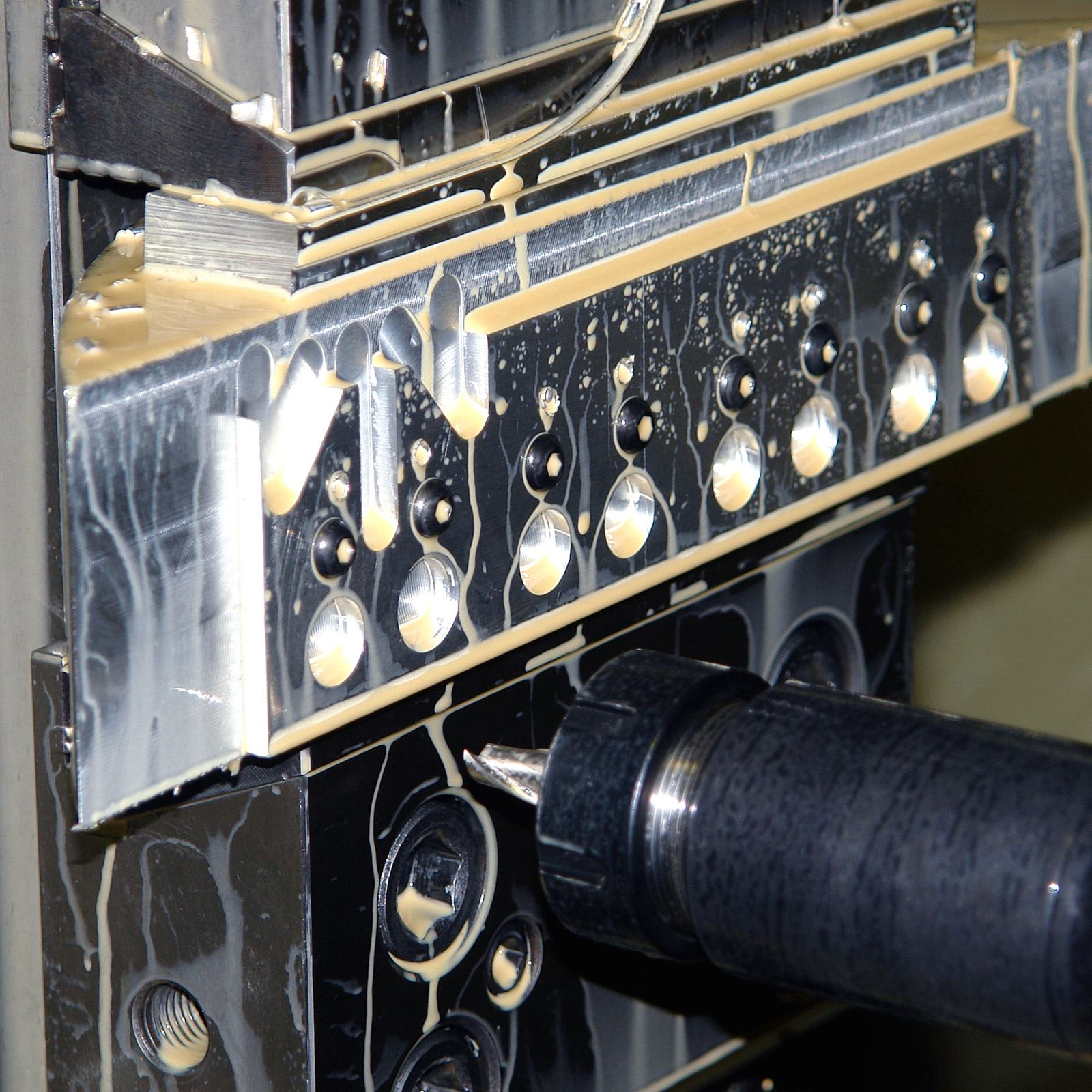

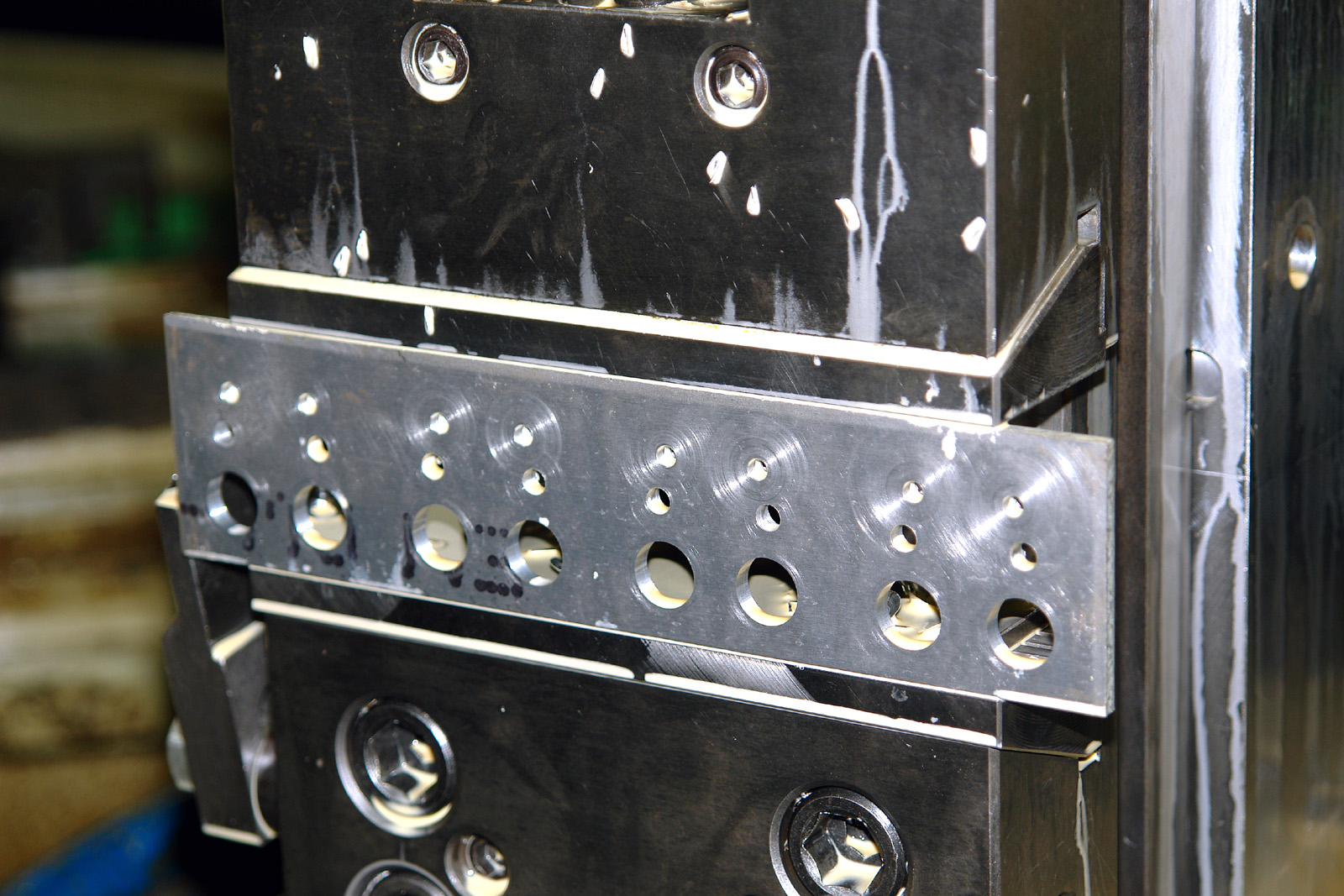

Soltanto alcune foto delle fasi di lavorazione su centro di lavoro CNC

Z O O M !

G69T · 18-09-2006, 12:56

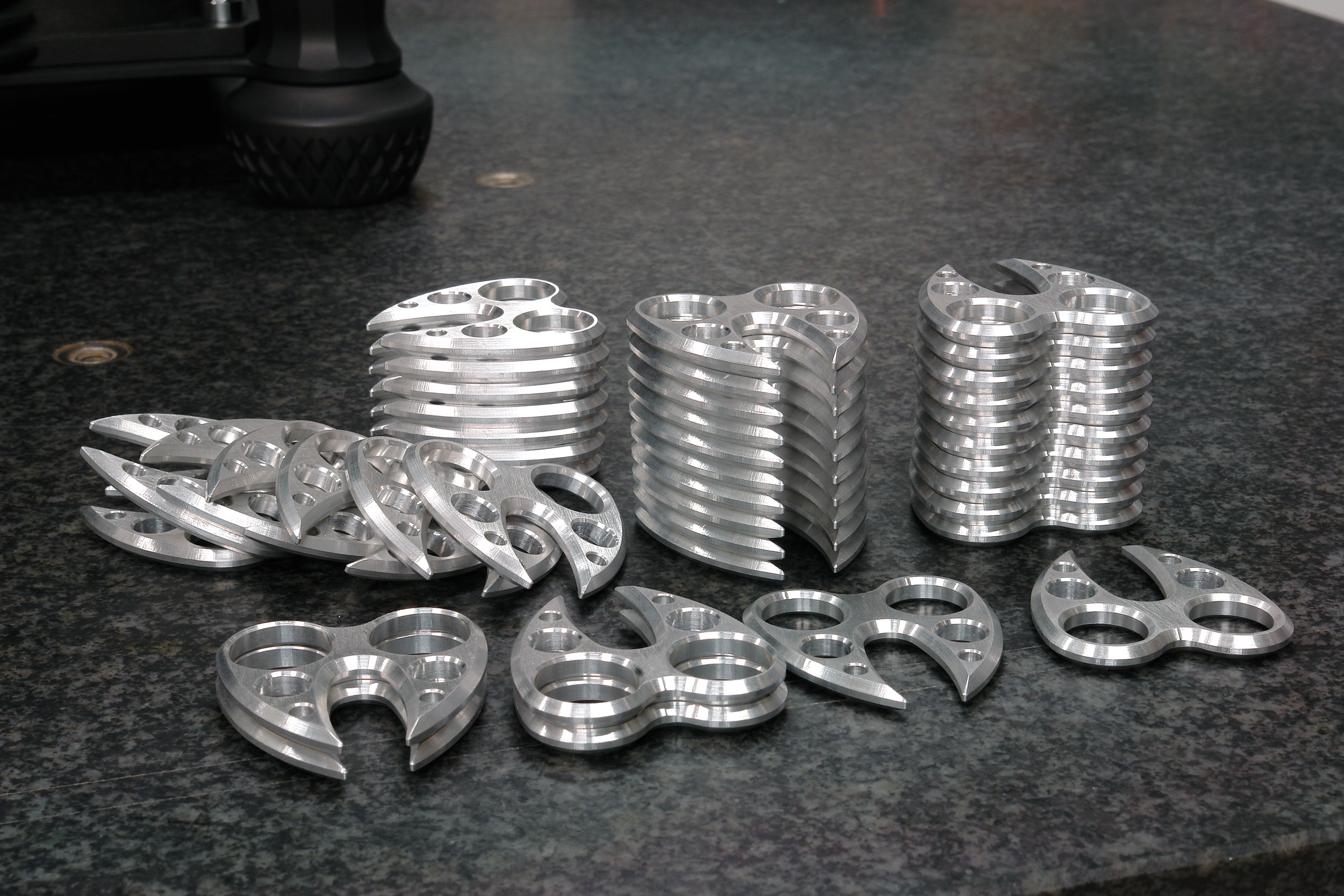

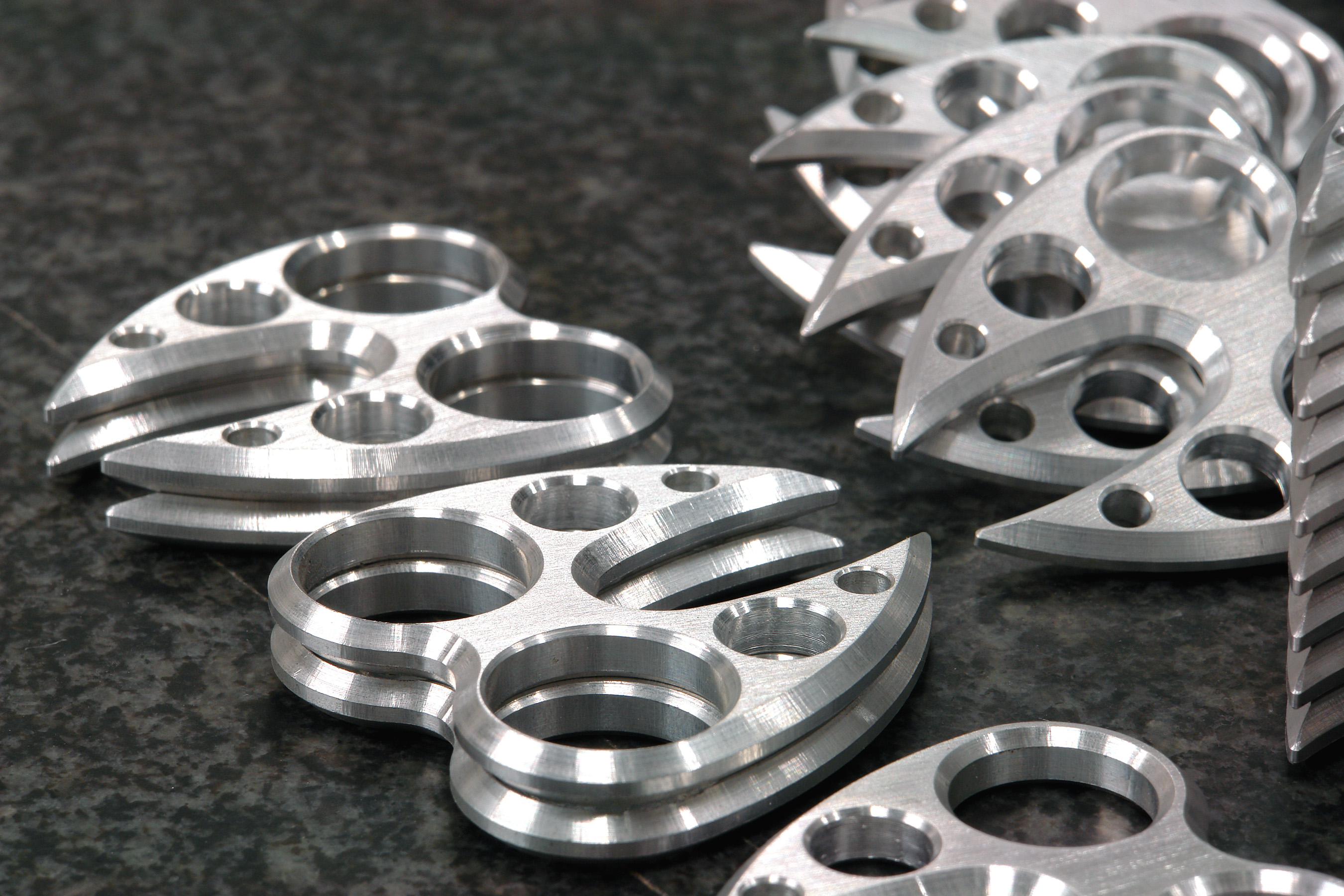

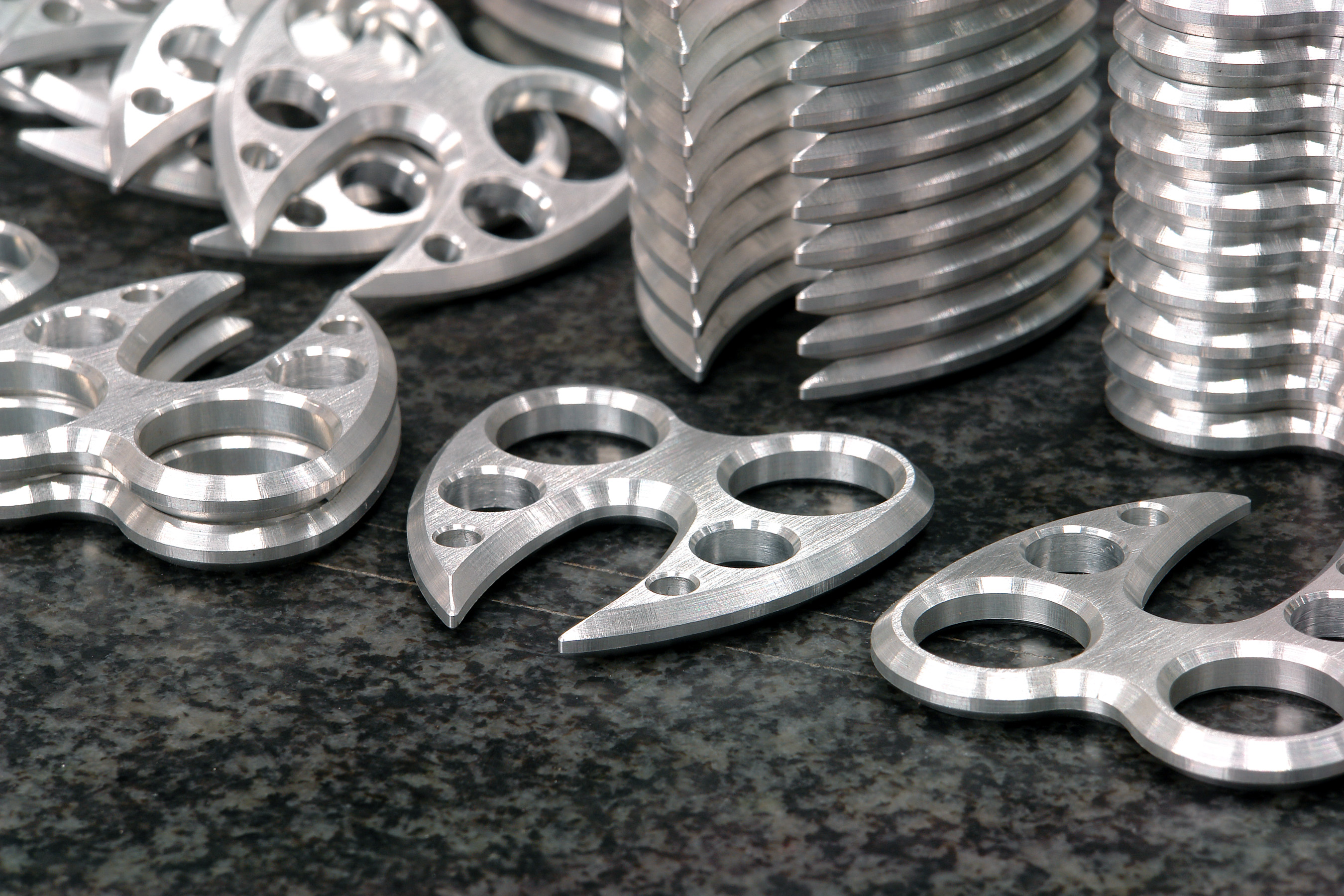

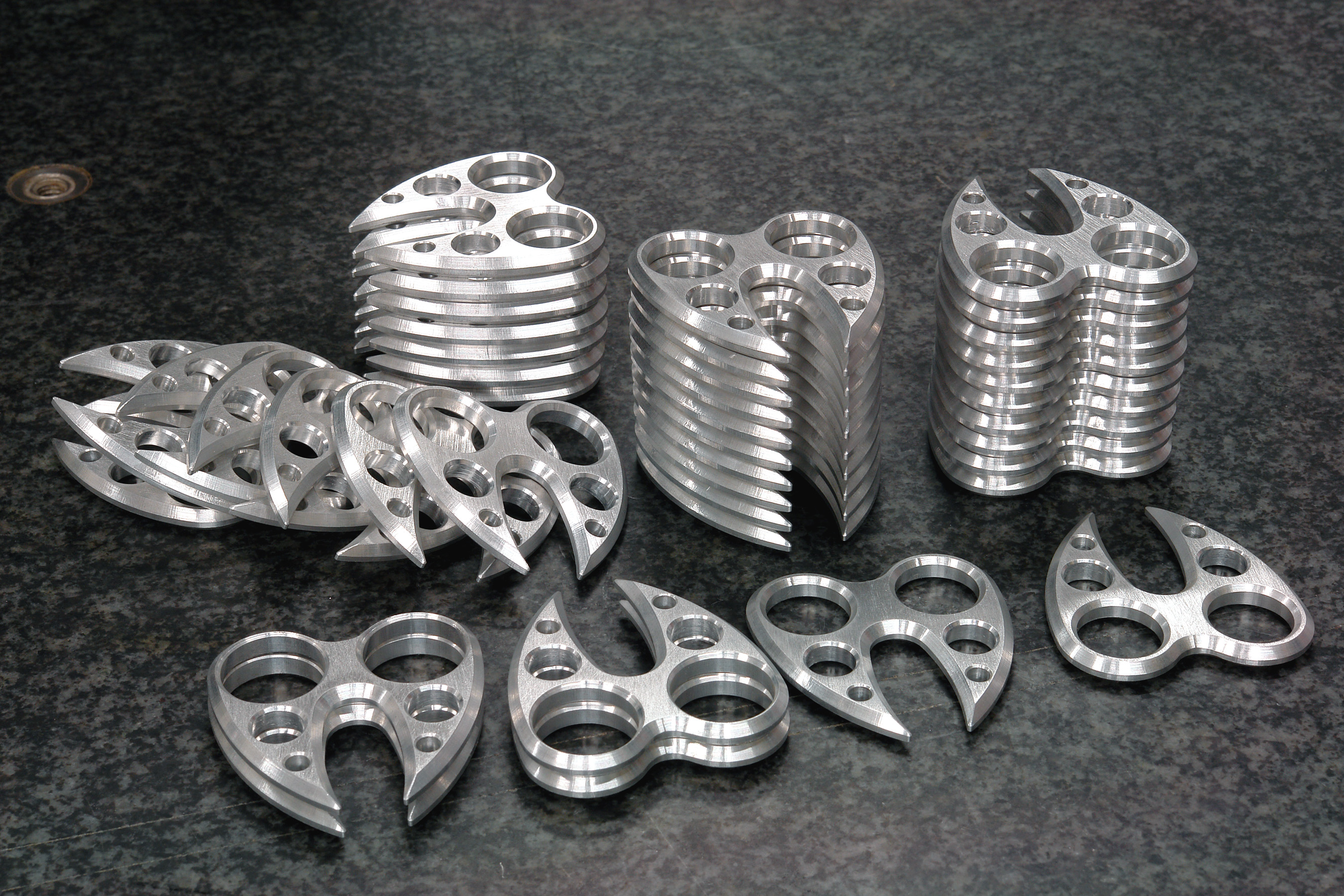

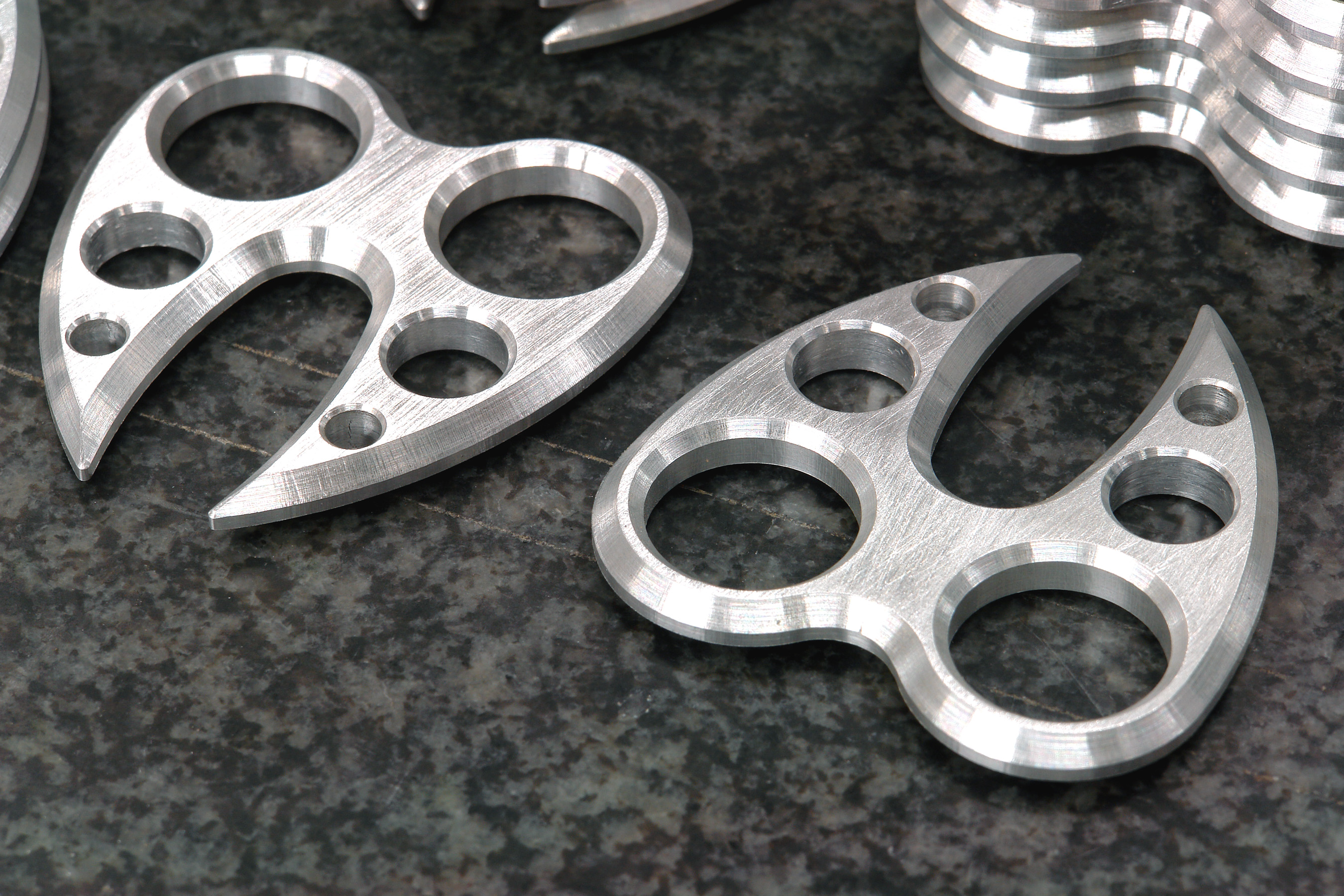

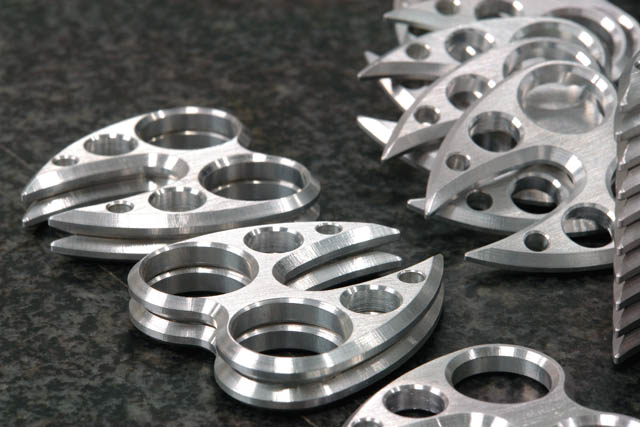

Alcune foto dei pezzi ancora da anodizzare

Z O O M !

Z O O M !

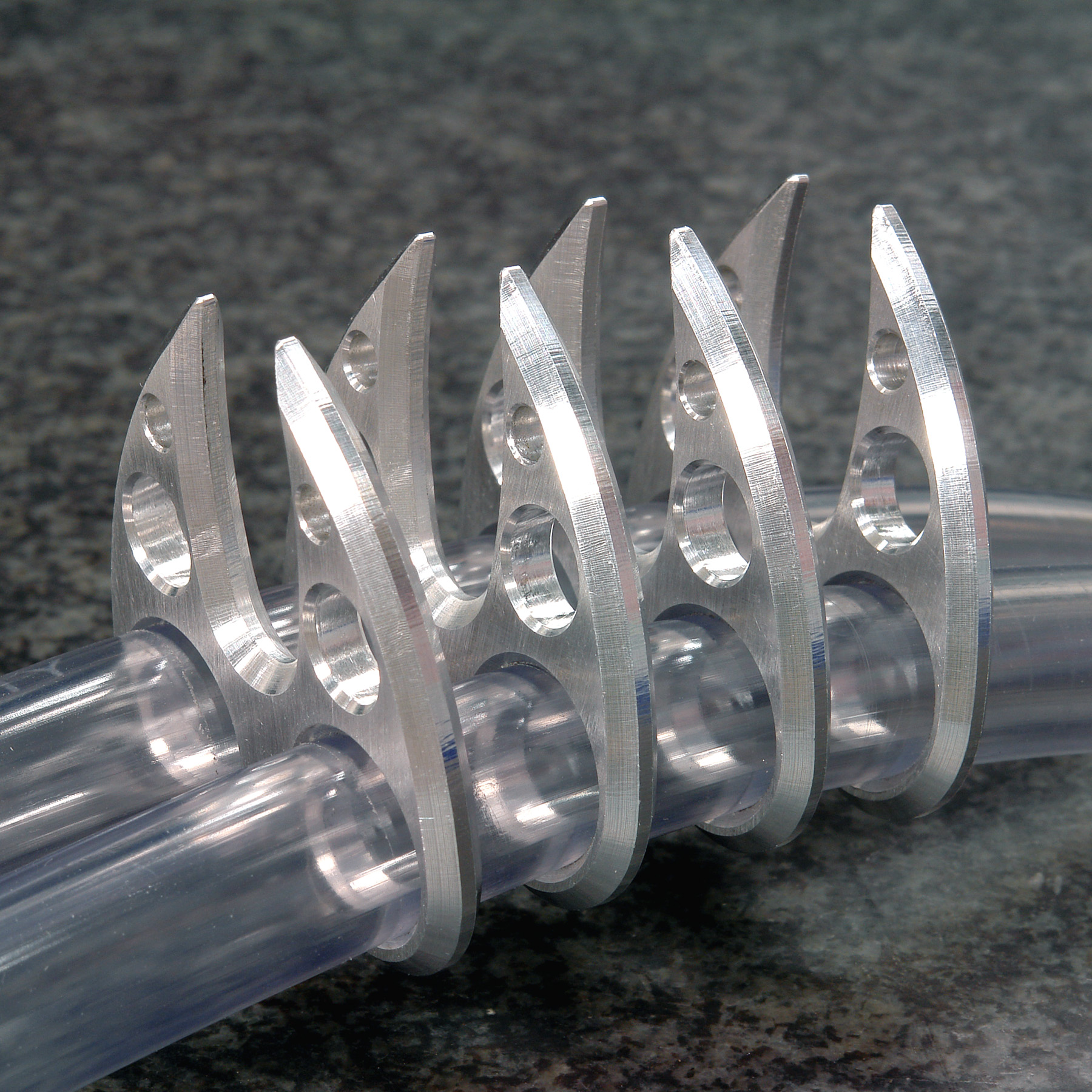

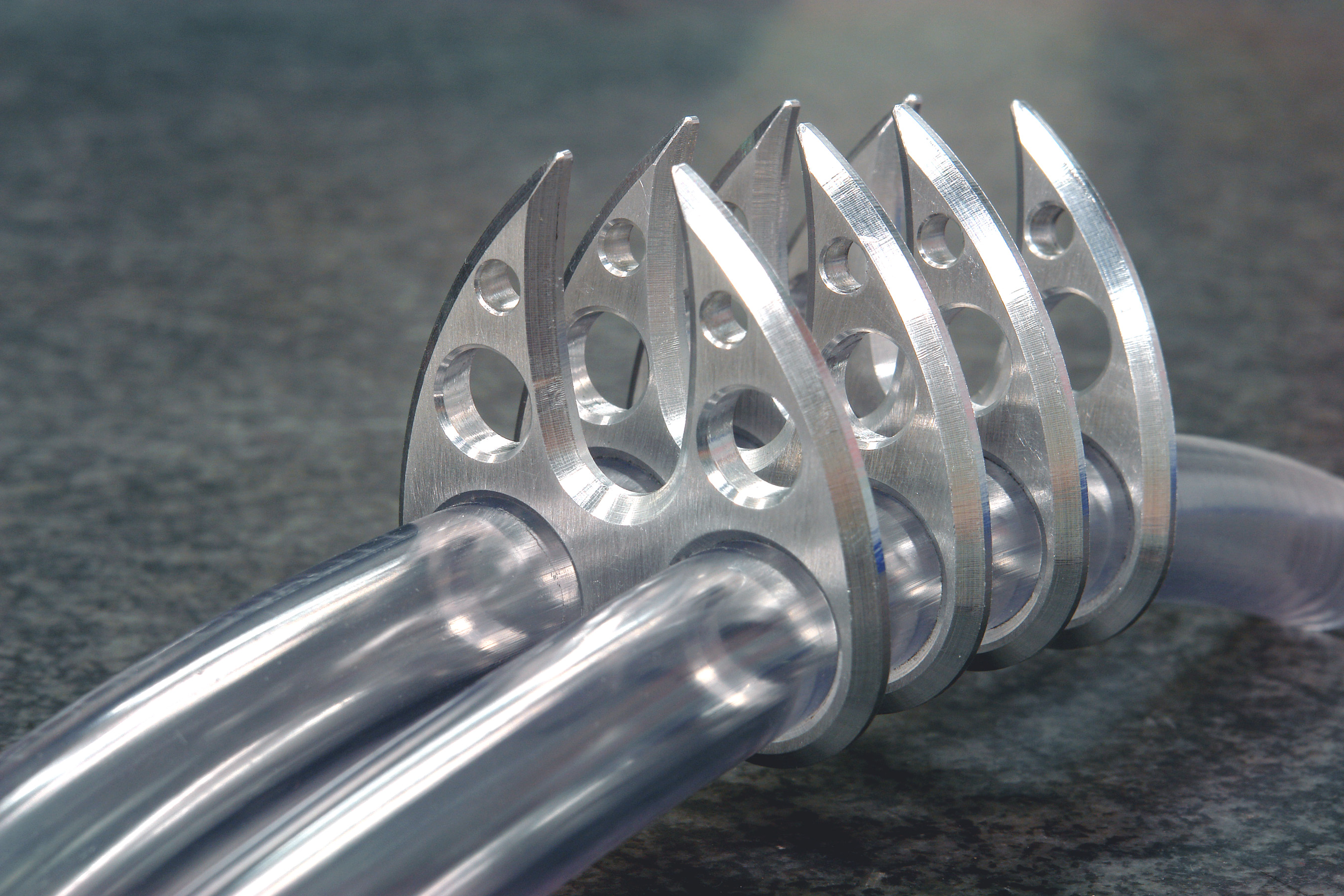

...e per completare un paio di foto del test d'installazione.

Z O O M !

Z O O M !

Ciaooo

Bulz rulez · 18-09-2006, 13:32

disumano

SilverXXX · 18-09-2006, 14:04

Miticissimo come sempre

o Sommo

l@ser · 18-09-2006, 17:54

MANIACO

Wolve666 · 18-09-2006, 18:14

sembra quasi la spina dorsale di un demone....woooooooooooooooooooow

Wolve666 · 18-09-2006, 18:15

e pensare ke quando li anodizzi perdon tutta la loro bellezza...io personalmente avrai potato per un nero+cromo+verde....l'effetto sarebbe stato 100 volte migliore....ovviamente son gusti peeeersonali!

mArCo1928 · 18-09-2006, 18:28

Quote:

Originariamente inviato da Wolve666

e pensare ke quando li anodizzi perdon tutta la loro bellezza...io personalmente avrai potato per un nero+cromo+verde....l'effetto sarebbe stato 100 volte migliore....ovviamente son gusti peeeersonali!

a te così com'è fa schifo insomma

butta via

Tarm@ · 18-09-2006, 19:21

Ma che figata pazzesca sti distanziatori!!!

Che dici, me ne faresti uno per il prossimo modding contest, da mettere al portachiavi???

Bye

l@ser · 18-09-2006, 19:27

Quote:

Originariamente inviato da Tarm@

Ma che figata pazzesca sti distanziatori!!!

Che dici, me ne faresti uno per il prossimo modding contest, da mettere al portachiavi???

Bye

quoto e sono in lista d'attesa

Bulz rulez · 18-09-2006, 19:32

siam a quota 3 asdasd
