Thread Ufficiale Biostar TP35D2-A7

[Dr_kenzo72]

Ho trovato alcuni interessanti dati su questa scheda madre con chip Intel p35 bearlake e spinto dalla voglia di provarla ho iniziato questo thread in modo da poter condividere con tutti le mie esperienze e magari ricevere aiuto in caso di bisogno (fa sempre comodo)

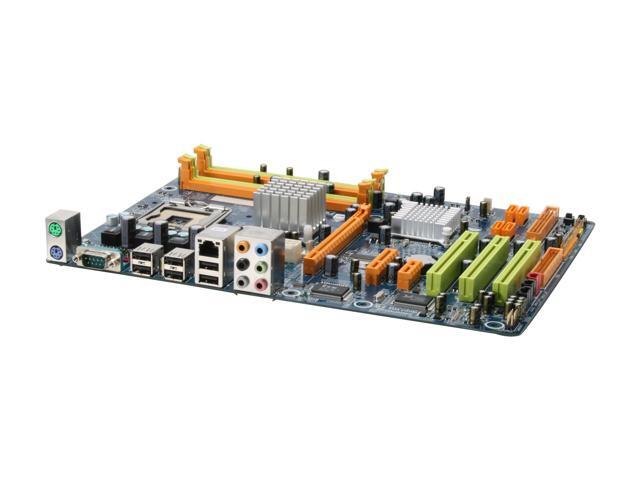

Thread Ufficiale Biostar TP35D2-A7





BIO - TEX

CARATTERISTICHE

Socket: LGA 775

Processori Supportati: Intel Core 2 Quad/Intel Core 2 Duo/Intel Pentium D/Intel Pentium 4/Intel Celeron 400 Series/Intel Celeron D Processor
Front Side Bus supportato: 800/1066/1333MHz
Supporto a Intel Hyper-Threading Technology
Supporto DDR2 1066MHz e FSB 1333 CPU
Supporto DDR2 533MHz e FSB 533/1066 CPU

MEMORIE SUPPORTATE

Supporto Dual DDR2 533/667/800/1066 MHz
4 x DDR2 DIMM slot di memoria
supporto a massimo 8GB RAM


SLOT DI ESPANSIONE

3 x PCI Slots
1 x PCI-E x1 Slot
1 x PCI-E x4 Slot
1 x PCI-E x16 Slot


PORTE INGRESSO ED USCITA

1 x PS/2 mouse
1 x PS/2 keyboard
6 x USB 2.0 Port
3 x USB 2.0 Header
1 x COM Port
1 x LAN Port
6 x Audio Port
4 x SATA2 3Gb/s Connector
1 x IDE Connector by JMB368
1 x Front Audio Header
1 x CD-IN Header
1 x S/PDIF-OUT Header
1 x CPU FAN Header
1 x North Bridge FAN Header
1 x System FAN Header
1 x Printer Header


AUDIO INTEGRATO

Realtek ALC888 8+2-Channel HD Audio


SCHEDA DI RETE

Realtek RTL8110SC - Integrated 10/100/1000 Transceiver


SENSORI DI MONITORAGGIO

CPU Voltage
CPU Fan Speed
DIMM Voltage
CPU Temperature


ACCESSORI

1 x IDE Cable
1 x FDD Cable
2 x SATA Cable
1 x SATA Power Cable
1 x Real I/O Panel
1 x Fully Setup Driver
1 x User Manual



Sistemi Operativi supportati

Windows 2000 / XP / XP 64 / Vista / Vista 64


Misure

ATX Form Factor Dimension: 21.96cm X 30.5cm ( W x L )

BIOS TP35D2-A7

Versione iniziale:http://www.biostar.com.tw/upload/Bio...7_286_bios.BST
Bios Ufficiale 1:http://www.lejabeach.com/Biostar/P35D2A7/P35AB616.rar
Bios Ufficiale 2 :http://www.lejabeach.com/Biostar/P35D2A7/p35ba521.rar
Bios beta P35BA625RHX:http://www.lejabeach.com/Biostar/P35...35BA625RHX.zip
Bios beta P35BA521RHX:http://www.lejabeach.com/Biostar/P35...35BA521RHX.zip
Bios beta P35BA625:http://www.lejabeach.com/Biostar/P35D2A7/P35BA625.rar

Sono stati tutti testati e sono funzionanti secondo me il migliore visto che implemente i divisori e' il P35BA625RHX da non usare con pentium D non li riconosce

DRIVER CHIPSET TP35D2-A7

Versione 8.3.01013 driver unificato per sitemi Operativi Windows 2000/Windows XP x86/Windows XP x64/Windows Vista x86/Windows Vista x64/
http://www.biostar.com.tw/upload/Dri...13/infinst.exe

DRIVER AUDIO INTEGRATO TP35D2-A7

Versione 5.10.0.5413 Per sistemi operativi Windows 2000/Windows XP x86/Windows XP x64/ http://www.biostar.com.tw/upload/Dri...2KXP/Setup.exe

Versione 6.0.1.5413 Per sistemi operativi Windows Vista x86/Windows Vista x64/
http://www.biostar.com.tw/upload/Dri...ista/Setup.exe

DRIVER SCHEDA DI RETE INTEGRATA TP35D2-A7

Versione 6.193.0430.2007 Per sistemi Operativi Windows Vista x86/Windows Vista x64/
http://www.biostar.com.tw/upload/Dri...ista/setup.exe

Versione5.664.0205.2007 Per sistemi Operativi Windows 98/Windows ME/Windows 2000/Windows XP x86/Windows XP x64/
http://www.biostar.com.tw/upload/Dri...2KXP/setup.exe

[Dr_kenzo72]

riservato per TP35D3-A7 Deluxe

[Dr_kenzo72]

riservato TP35D3-A7 Deluxe

[Dr_kenzo72]

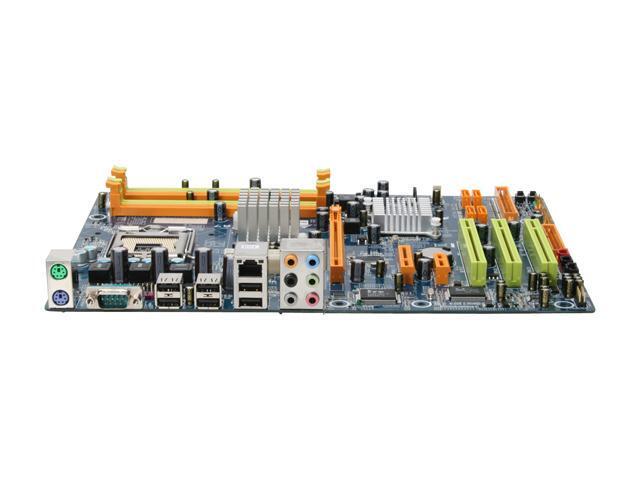

Un po di immagini ancora della scheda madre con altri angoli di visione






Il manuale il disco dei driver e la confezione esterna

[Dr_kenzo72]

appena ho aperto la scatola contenente la scheda ho notato subito che la scatola esterna e' austera con quella predominante di grigi in cui si evidenziano solo i loghi dei processori supportati e di vista(ahime)
Una volta aperto il coperchio il senso di austerita' e robustezza continua si trovano subito 2 scatolette completamente bianche con un solo logo della scheda,una contiene il manuale e il disco dei driver mentre l'altra contiene la dotazione dei cavi e la mascherina per il case.

La dotazione dei cavi e' un po scarna ci sono solo:
1 cavo ide ancora flat e non round
1 cavo per floppy flat non round
2 cavi per periferiche Sata
1 cavo/adattatore da molex a alimentazione per periferiche Sata

Subito sotto le scatolette protetta dalla bustina antistatica troviamo la motherboard vera e propria.

Il pcb si presenta di colore blu con scritte bianche e gli slot per la ram i pci e le prese sono di colori adatti al modding

Il socket 775 si presenta ben pulito con solo un lato occupato da una fila di codensatori solid state e il gruppo della circuiteria di alimentazione, tutto questo ben si presta quindi a essere coibentato per un raffredamento a liquido con peltier o con azoto si nota che i mosfet della circuiteria di alimentazione non sono raffreddati ne attivi ne passivi questo e' un fattore da tenere conto in caso di overclock spinto.

Gli slot che ospitano la ram sono ben disposti e distanziati questo permette un buon circolo di aria attorno alle memorie ma purtroppo secondo me in posizione infelice in mezzo agli slot e' stato posizionato dai tecnici biostar la presa di alimentazione a 4 pin per la ventola del processore.

[Dr_kenzo72]

Continuando la prima analisi della scheda posizionato proprio nel centro di questa il dissipatore passivo e senza heatpipe del northbridge Intel P35 ma proprio nelle vicinanze e' stato messo l'attacco per una alimetazione di una ventola a 3 pin per rendere il northbridge raffeddato attivamente il chipset bearlake scalda ma non "brucia come il 680 nvdia" durante i vari test non ha mai avuto problemi anche se non raffreddato da sistemi complicati di heatpipe.
Inoltre gli agganci i sono con clip di plastica su apposita foratura del PCB questo e' un lato molto positivo per chi vuole usare un waterblock o sostituire il dissipatore originale con altri piu' performanti tipo zalman o thermalright

Subito di fianco troviamo la sezione per l'alimentazione , la scheda abbisogna di una alimentazione da 24 pin e del classico aggancio a 4 pin del P4, le prese di alimentazione sono quindi ben posizionate facilmente raggiungibili.

Scendendo verso il basso troviamo l'unico slot PCI express 16x su questa scheda quindi puo' essere installata una sola scheda,qui ahime troviamo pero' un grosso problema solo in caso si posieda una scheda video molto lunga tipo 8800 GTX o ULTRA che abbia un raffreddamento passivo sul retro della scheda che sporge molto questo va a toccare sugli agganci della ram impedendone di fatto la installazione
corretta nello slot.

Un po piu' sotto troviamo il Chip ICH9 anche esso passivo , questo durante i test non ha mai dato problemi ma scalda al tatto parecchio
quindi in caso di forte overclock consiglio l'uso di una ventolina puntata verso questo..

Sulla stessa ,linea si trovano i rimaneti slot Pci express e la batteria tampone oltre ai chip di rete e audio Realtek.

Sempre in basso si trovano i tre slot PCI sempre utili per periferiche aggiun tive in controtendenza rspetto ai due normalmentepresenti sulle attuali
schede madri.
Subito di fiancc si trova la unica porta ide che supporta le 2 classiche periferiche e le 4 porte sata II che putroppo non supportano il RAID.

[Dr_kenzo72]

Particolare della circuiteria di alimentazione




Particolare dissipatore passivo ICH9

[Dr_kenzo72]

Dissipatore passivo Chipset Intel P35




Particolare dei pulsanti di power e reset direttamente sul PCB

[Dr_kenzo72]

Particolare del bios su zoccolo facilmente estrabile



Il retro della scheda

[lele.miky]

ciao,sembra veramente bella come mobo,pochi fronzoli e cavolatine che ne fanno lievitare il prezzo,se puopi in pvt mi dici quanto l'hai pagata e dove l'hai presa?
,siccome al momento non posso visitare il sito ufficiale,puoi dirmi se monta l'ICH9 o l'ICH9R?
dici che i vari slot sono ,per colorazione,adatti al modding,quindi sono uv-reactive che tu sappia?la cosa non mi dispiacerebbe,avere una DFI lanparty a minor prezzo
hai avuto modo di provarla con un quad?o hai letto qualche recensione appunto coi quad?

cosa poi molto importante per me ,finalmente 3 slot PCI lontano dal PCI-Express OTTIMO

peccato solo per i 4SATA,il che mi fa pensare sia effettivamente un ICH9 liscio

scusa se ti ho inondato di domande,ma i treadh ufficiali servono anche a questo

grazie mille

[Dr_kenzo72]

Ciao lele.miky

si gli slot sono reattivi agli UV ma non tutti in maniera eguale i verdi sono molto reattivi gli altri si lluminano ma non cosi' bene forse per via del colore piu' scuro

il chipset e' ICH9 liscio quindi non l'R

Con il quad inizio a provarla piu' tardi per ora nessun problema al primo avvio del Q6600

per ora la ho provata solo con il E6700 e sono contento tra un po appena finito di postare le foto e la piccola recensione inizio a postare gli screen

non ti preoccupare per le domande se posso e sono capace di rispondere lo faccio volentieri visto che sembro l'unico per il momento ad averla

[lele.miky]

veramente ottimo,peccato per l'ich9 liscio,non c'è un controller esterno tipo il silicon image?

fammi sapere cosa riesci a fare col quad,la prenderei solo per quello

ciao e grazie

[Dr_kenzo72]

no nessun controller esterno su motherboard purtroppo

appena pronte le prove sul quad provvedo a postarle subito

[Dr_kenzo72]

[Dr_kenzo72]

l'FSB e' stato raggiunto facilmente il problema che non sembra permettere un FSB e' il procio che ho in test che sembra un po scalognato

[Dr_kenzo72]

anche se il procio e' veramente scarso ecco uno screen di una configurazione stabile

[Airborne]

Originariamente inviato da Dr_kenzo72

Ho trovato alcuni interessanti dati su questa scheda madre con chip Intel p35 bearlake e spinto dalla voglia di provarla ho iniziato questo thread in modo da poter condividere con tutti le mie esperienze e magari ricevere aiuto in caso di bisogno (fa sempre comodo)

che bello, queste sono le migliori esperienze. Prodotto di nicchia da testare, ad averce li sordi lo farei pure io.

senza cattiveria, spero che sotto non ci sia una bella trovata pubblicitaria.

ps:complimenti per il 3d, veramente esaustivo e ricco di screen.Spero che avrà seguito.

ciao

[Dr_kenzo72]

ciao Air sto testando una scheda che si colloca in una fascia di prezzo bassa e che secondo me a parte qualche problema in generale ,va bene


magari Biostar mi pagasse per il thread ma per ora l'unica cosa che ho fatto a parte comprare la scheda e' quella di avere postato un thread.

quindi nessuna trovata pubblicitaria ma solo voglia di testare

[Airborne]

Originariamente inviato da Dr_kenzo72

questa scheda si colloca in una fascia di prezzo bassa e che secondo me a parte qualche problema in generale ,va bene

ste cose fanno bene al portafoglio, è troppo facile consigliare dfi qui, asus li e far spendere euros alle persone quando sul mercato ci sono prodotti di questo tipo che troppo spesso vengono sottovalutati.

gl per il 3d


ps:chi mi paga a me per provare qualche schedozza e postare in giro per i forum?
anche robetta scarsa non c'è problema

[Dr_kenzo72]

mi associo se lo trovi dimmelo che dividiamo gli introiti
