[Thread Ufficiale & Recensione] Edifier S330D

[maxtorrent78]

forse i finali andati ho male il controller

[Paky]

Vi posto la soluzione al problema dei canali sbilanciati.
Se da uno dei 2 diffusori (sinistro o destro che sia) l'audio risulta sensibilmente più basso dell'altro , il problema è riconducibile al controller del volume

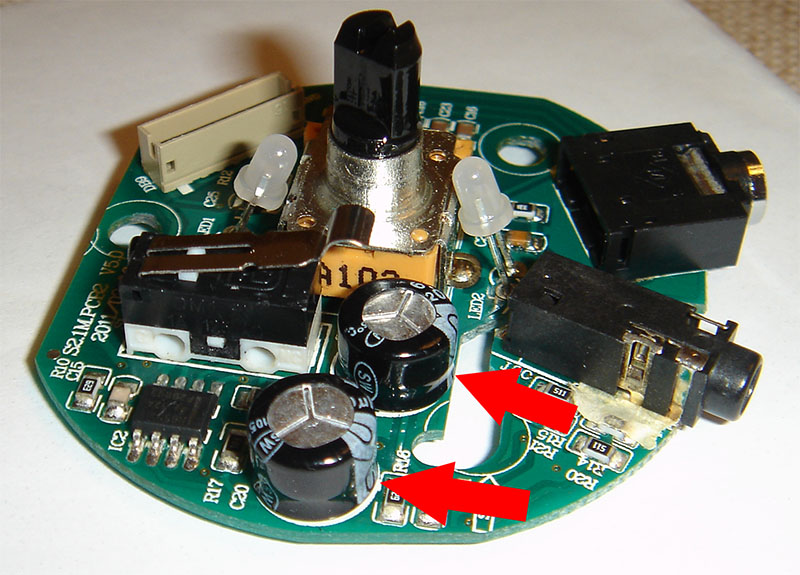

dentro ci sono 2 condensatori elettrolitici di disaccoppiamento che fanno capo alle uscite L/R dell'operazionale NE5532 (frecce rosse in foto)



sono entrambi da 220uF
quello più interno è per il canale R ,l'altro ovviamente per L

se uno di questi condensatori si guasta , il canale interessato subisce un'attenuazione del volume

Se accade il mio consiglio è di cambiarli entrambi
avere 2 condensatori di marche diverse su una linea audio non è il massimo.

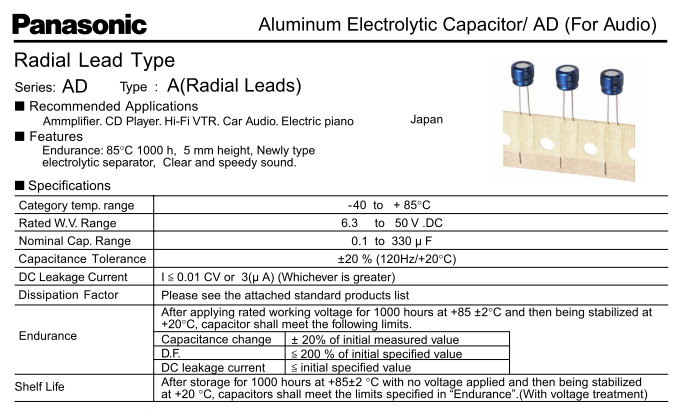

Io ho optato per dei PANASONIC serie AD appositamente studiati per impieghi audio





Questi tipi di condensatori non sono facilissimi da reperire perchè sono low profile 5mm
Di qualsiasi marca li prendiate , sappiate che oltre i 6mm di altezza la cover del telecomando non chiude, quindi regolatevi

Già che ci siete , montando un semplice micro switch serie DM1 è possibile avere la comoda funzione di spegnimento da telecomando (presente di fabbrica solo nella versione per il mercato inglese)





Un consiglio che esula da questa riparazione;
evitate di giocare troppo con la manopola del volume e ruotatela con delicatezza

come potete vedere dalle foto, il potenziometro che equipaggia il controller è di tipo miniatura
mentre la manopola di regolazione è gigante ed in alluminio

ci vuole davvero poco per danneggiarlo o rompere i fine corsa
e li poi sono dolori perché non è facile reperirlo

[maxtorrent78]

grazie per la dritta in effetti il micro switch non e presente sul mio controller,la tensione del micro switch e 1a 125v-5vdc? ho fatto una ricerca ma non trovo i condensatori PANASONIC serie AD dove li hai trovati?

[Paky]

Originariamente inviato da maxtorrent78

in effetti il micro switch non e presente sul mio controller,la tensione del micro switch e 1a 125v-5vdc?

Non è importante ,tanto il micro non fa altro che comandare un relè che sta nel SUB
fondamentale sono le dimensioni altrimenti non alloggia

Discorso consumi :
con il micro montato quando ruoti a zero la manopola del volume il relè si diseccita e spegne tutto
rimane parzialmente alimentato solo il circuito di comando
ma parliamo di un'inezia , soli 0.1W
manco 20 centesimi di € all'anno

il discorso cambia per chi non ha il micro

anche con la manopola a 0 il consumo risulta di 12W , quindi acceso non può rimanere
personalmente di mettermi in ginocchio dietro al SUB per spegnere quel dannato interruttore mi ero proprio stufato

ho fatto una ricerca ma non trovo i condensatori PANASONIC serie AD dove li hai trovati?

prova da RS
ma se i tuoi sono ok eviterei di cambiarli

pagheresti più di spedizioni e IVA che di componenti

[maxtorrent78]

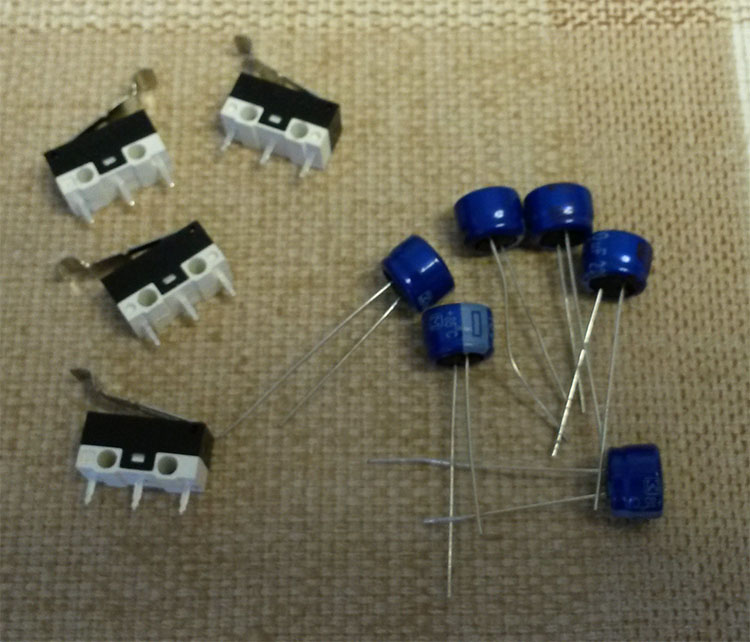

grazie sempre disponibile li ho trovati i micro switch pero non sono della sigla da te postata ti mando un pm,per i condensatori era piu per avere un ricambio pronto in caso di rottura il tempo passa le cose si usurano

[Paky]

risposto in mp

un'ultima cosa
prima di ordinare verifica se il tuo potenziometro ha problemi di fine corsa
altrimenti ogni volta che porti a zero il volume per spegnere , il micro viene scavalcato e la leva si incastra in quella che sta sotto la manopola

una bella rottura , ogni volta bisogna sfilare la manopola e riportarla avanti

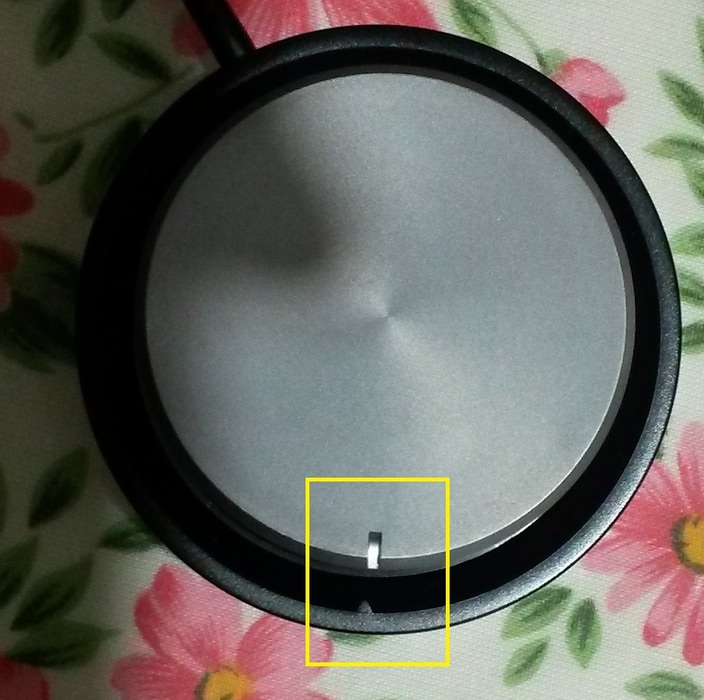

in sostanza se tutto è ok , con la manopola ruotata tutta a sinistra, freccia e tacca devono essere allineati



se invece scende oltre la freccia (come da foto) il potenziometro va cambiato
altrimenti, per i problemi spiegati in precedenza , la modifica del micro non è possibile

[maxtorrent78]

pm ricevuto grazie ottima osservazione infatti se si prende quelli dritti non scavalca aspettiamo il nobel da edifier

[ToXiCo]

Ragazzi, la domanda può sembrare stupida, ma vi chiedo: ha senso ora come ora, comprare le S330D per uso gaming & film sul pc ?

oppure sono "sorpassate" e conviene orientarsi su altro set 2.1 ?

sto per pensionare le classiche Z4 della Logitech e non riesco a decidermi su cosa acquistare..

[Paky]

che significa "sorpassate"
mica è un pc che diventa vetusto e non lo puoi usare con i sistemi recenti

sono 2 diffusori , un sub e un amplificatore in classe A/B

ti può piacere o meno esteticamente , ma a suonare suona comunque , non è che smette perchè è un modello vecchio

[ToXiCo]

Originariamente inviato da Paky

che significa "sorpassate"
mica è un pc che diventa vetusto e non lo puoi usare con i sistemi recenti

sono 2 diffusori , un sub e un amplificatore in classe A/B

ti può piacere o meno esteticamente , ma a suonare suona comunque , non è che smette perchè è un modello vecchio

mm si in effetti, mi sono espresso male...intendevo dire, se in quella fascia di prezzo (tra i 100 e i 150 euro) ora c'è di "meglio" in giro

[Paky]

allora ti conviene chiedere qui -> CLick

[Hitto]

Originariamente inviato da Paky

Vi posto la soluzione al problema dei canali sbilanciati.
Se da uno dei 2 diffusori (sinistro o destro che sia) l'audio risulta sensibilmente più basso dell'altro , il problema è riconducibile al controller del volume [..]

Bravissimo! Ottima guida.

[maxtorrent78]

finalmente arrivato l'interruttore 5 minuti di paura fatto il lavoro molto meglio cosi senza staccare spine






ce un però magari e una mia sensazione,ma devo ruotare il volume molto di piu di prima sembra meno potenza

[Paky]

Bel lavoro MAX

Originariamente inviato da maxtorrent78

ce un però magari e una mia sensazione,ma devo ruotare il volume molto di piu di prima sembra meno potenza

sarà una sensazione
l'interruttore non modifica nulla a livello circuitale

Originariamente inviato da Hitto

Bravissimo! Ottima guida.

grazie , troppo buono

[maxtorrent78]

[quote=Paky;46307747]Bel lavoro MAX

sarà una sensazione
l'interruttore non modifica nulla a livello circuitale



grazie infatti era solo una sensazione funzia alla grande,oramai non ci sono piu segreti con queste casse si possono riparare a occhi chiusi

[ToXiCo]

Ciao a tutti!

Dopo pochi mesi di utilizzo (comprate a novembre), le s330d mi danno questo problema: all'accensione si sente un ticchettio forte e continuo che va "a ritmo" con il lampeggiare blu sotto la rotellina che regola il volume.

Unico modo per farlo smettere è premere il pulsantino di accensione dietro al sub (il ticchettio persiste ancora un pò dopo lo spegnimento)

Preciso che sono sempre state collegate a uno stabilizzatore di corrente (ma ovviamente il problema c'è anche se le collego direttamente alla presa di corrente)

E pensare che le mie precedente Logitech Z3 sono durate 10 anni senza mai dare un problema, che delusione...

Qualcuno ha avuto questo problema?

[Paky]

il led non deve lampeggiare , quindi c'è un problema di alimentazione

sono in garanzia , quindi mandale indietro

[ToXiCo]

Originariamente inviato da Paky

il led non deve lampeggiare , quindi c'è un problema di alimentazione

sono in garanzia , quindi mandale indietro

che tu sappia, chi si occupa in Italia della garanzia Edifier ?

[Paky]

scusa , ma dove le hai comperate?

[ToXiCo]

Originariamente inviato da Paky

scusa , ma dove le hai comperate?

Amazon
