[Thread Ufficiale] nVidia AD102-AD103 (RTX 4090 - 4080/Super - 4070Ti Super)

[Predator_1982]

Originariamente inviato da magic carpet

Anche al cavo Seasonic a uno dei due connettori mancano due degli otto pin?

è corretto, sono i pin GND e SENSE. La 12 volt viaggia su altri. Anche il mio cavo Corsair se non ricordo male è cablato cosi.

[Thunder-74]

Originariamente inviato da carloUba

Comunque anche se attaccate a cazzo di cane il cavo dell'ali alla scheda madre rischiate di bruciare tutto, solo che è rarissimo per ovvi motivi di consumi e anche perché mi sembra di capire che questi pochi casi siano riconducibili a tentativi di far stare i cavi in posizioni assurde.
Ho visto foto di cavi compressi dal pannello laterale del case.
Se uno se le cerca...

si esatto, qui però viene enfatizzato il tutto, per via dei pin piccoli che facilmente possono perdere un perfetto contatto e i watt in gioco decisamente alti.

[carloUba]

Originariamente inviato da Thunder-74

si esatto, qui però viene enfatizzato il tutto, per via dei pin piccoli che facilmente possono perdere un perfetto contatto e i watt in gioco decisamente alti.

Qui viene enfatizzato che tanti la vorrebbero comprare ma...

[Black"SLI"jack]

Questione cavi 12VHPWR. Premetto che ho un Thermaltake GF3 1200w, quindi alimentatore ATX3.0 e PCIe 5.0 nativo con relativo singolo cavo 12VHPWR. Cavo che ritengo un pò corto, 50cm totali, che tolti oltre 8-9cm da ciascuna parte che non possono essere piegati, ne resta veramente poco. Su Amazon circolano dei cavi nativi 12VHPWR della Fasgear. C'è pure un altro marchio. Ne ho voluto ordinare uno (a parte che mi è arrivato con la sua scatolina aperta, ma questo è altro discorso) per vedere che razza di cavo è.

Stamani, ho staccato il cavo dal Thermaltake (mi sono giocato uno stacca/riattacca ) e con l'aiuto di un multimetro sono andato a fare una mappatura dei contatti. E qui ho avuto un bel pò di sorprese. Premetto che questo cavo lo rimanderò indietro, ordinato solo per valutare il cavo stesso.



Partiamo con l'analisi del cavo Fasgear. Sulla scheda tecnica vengono riportati cavi 16AWG/28AWG. A vista il cavo sembra di ottima qualità. ogni cavo è crimpato singolarmente e sleevato, ma questo non permette di verificare la tipologia effettiva di cavo utilizzato. I singola cavi sono assai rigidi, tanto che se gli faccio fare una curva di qualsiasi raggio, restano in quella posizione. Quindi presumo che siano cavi ad almeno 26 trefoli come quelli che spesso uso per fare le prolunghe per i miei alimentatori, con guaina molto fine. Lo spessore, misurato con il calibro è simile a quello del TT, 2,4-2,5 mm. Il cavo viene fornito pure di 4 pettinini per tenere i singoli cavi ben ordinati.

Viene dato compatibile con alimentatori nativi (e qui iniziano i miei dubbi) come ad esempio il Gigabyte UD1000GM PG5 (che indicano sulla scheda tecnica), che è prodotto dall'OEM MEIC mentre il Thermaltake da CWT.

Premesso che non ho lo schema elettrico ne del TT GF3 (oem CWT) che ho, ne tanto meno del Gigabyte UD1000GM PG5 (prodotto da MEIC oem cinese) che viene indicato come esempio nella scheda tecnica, i due cavi risultano con piedinatura completamente differente. Quindi a maggior ragione evito di provare il cavo con la 4090. Metto immagine con la piedinatura che ho rilevato.



Quindi anche un eventuale cavo nativo Cablemod sarei curioso di sapere quale piedinatura rispetta. Vedrò di trovare un'altra soluzione per un cavo più lungo nativo.

[Thunder-74]

Originariamente inviato da Black"SLI"jack

Questione cavi 12VHPWR. Premetto che ho un Thermaltake GF3 1200w, quindi alimentatore ATX3.0 e PCIe 5.0 nativo con relativo singolo cavo 12VHPWR. Cavo che ritengo un pò corto, 50cm totali, che tolti oltre 8-9cm da ciascuna parte che non possono essere piegati, ne resta veramente poco. Su Amazon circolano dei cavi nativi 12VHPWR della Fasgear. C'è pure un altro marchio. Ne ho voluto ordinare uno (a parte che mi è arrivato con la sua scatolina aperta, ma questo è altro discorso) per vedere che razza di cavo è.

Stamani, ho staccato il cavo dal Thermaltake (mi sono giocato uno stacca/riattacca ) e con l'aiuto di un multimetro sono andato a fare una mappatura dei contatti. E qui ho avuto un bel pò di sorprese. Premetto che questo cavo lo rimanderò indietro, ordinato solo per valutare il cavo stesso.



Partiamo con l'analisi del cavo Fasgear. Sulla scheda tecnica vengono riportati cavi 16AWG/28AWG. A vista il cavo sembra di ottima qualità. ogni cavo è crimpato singolarmente e sleevato, ma questo non permette di verificare la tipologia effettiva di cavo utilizzato. I singola cavi sono assai rigidi, tanto che se gli faccio fare una curva di qualsiasi raggio, restano in quella posizione. Quindi presumo che siano cavi ad almeno 26 trefoli come quelli che spesso uso per fare le prolunghe per i miei alimentatori, con guaina molto fine. Lo spessore, misurato con il calibro è simile a quello del TT, 2,4-2,5 mm. Il cavo viene fornito pure di 4 pettinini per tenere i singoli cavi ben ordinati.

Viene dato compatibile con alimentatori nativi (e qui iniziano i miei dubbi) come ad esempio il Gigabyte UD1000GM PG5 (che indicano sulla scheda tecnica), che è prodotto dall'OEM MEIC mentre il Thermaltake da CWT.

Premesso che non ho lo schema elettrico ne del TT GF3 (oem CWT) che ho, ne tanto meno del Gigabyte UD1000GM PG5 (prodotto da MEIC oem cinese) che viene indicato come esempio nella scheda tecnica, i due cavi risultano con piedinatura completamente differente. Quindi a maggior ragione evito di provare il cavo con la 4090. Metto immagine con la piedinatura che ho rilevato.



Quindi anche un eventuale cavo nativo Cablemod sarei curioso di sapere quale piedinatura rispetta. Vedrò di trovare un'altra soluzione per un cavo più lungo nativo.

Post utilissimo... direi c@zzo... si parla di standard con connettore 16 pin to 16 pin e vien da se che i cavi possano portare il i 16 pin diretti ali vga. Lo avrei dato per scontato, la se a questo punto non è così, diventa fondamentale essere certi che il cavo usato sia compatibile con il proprio ali.
Io ho il tuo stesso ali, in futuro probabilmente valuterò un kit sleeve di TT direttamente. per ora non mi pare ci sia. Quelli in dotazione non mi fanno impazzire.

EDIT:
però potrebbe non essere un problema, perchè guardando il tuo schema , i pin sono invertiti rimanendo sempre sulla fila superiore o inferiore del connettore e dato che sul connettore vendono portati per file, lo stesso segnale (corrente o terra), il problema non dovrebbe sussistere...

[magic carpet]

Originariamente inviato da StrixyRoG

E io a quello mi riferivo, se il connettore è a 12 pin devi alimentarlo con due connettori da 6, ma dato che sono da 8 due sono vuoti.

Ah perfetto.
Non avevo letto bene...☺️

[kiwivda]

Originariamente inviato da magic carpet

Ciao kiwivda ��
Anche al cavo Seasonic a uno dei due connettori mancano due degli otto pin?
Io ho quello del ROG THOR che mi ha mandato il supporto Asus.

YESS!

[albero77]

Originariamente inviato da Thunder-74

Post utilissimo... direi c@zzo... si parla di standard con connettore 16 pin to 16 pin e vien da se che i cavi possano portare il i 16 pin diretti ali vga. Lo avrei dato per scontato, la se a questo punto non è così, diventa fondamentale essere certi che il cavo usato sia compatibile con il proprio ali.
Io ho il tuo stesso ali, in futuro probabilmente valuterò un kit sleeve di TT direttamente. per ora non mi pare ci sia. Quelli in dotazione non mi fanno impazzire.

EDIT:
però potrebbe non essere un problema, perchè guardando il tuo schema , i pin sono invertiti rimanendo sempre sulla fila superiore o inferiore del connettore e dato che sul connettore vendono portati per file, lo stesso segnale (corrente o terra), il problema non dovrebbe sussistere...

Il problema ci sarebbe stato se avessero invertito i pin della fila superiore con quelli della fila inferiore. Cosi non fa alcuna differenza. Ho battuto col tester il cavo adattatore di quella stessa marca. Il cavo in base al prezzo pagato è fatto bene. Certo il cavo seasonic è un'altra storia.

[Black"SLI"jack]

Originariamente inviato da Thunder-74

Post utilissimo... direi c@zzo... si parla di standard con connettore 16 pin to 16 pin e vien da se che i cavi possano portare il i 16 pin diretti ali vga. Lo avrei dato per scontato, la se a questo punto non è così, diventa fondamentale essere certi che il cavo usato sia compatibile con il proprio ali.
Io ho il tuo stesso ali, in futuro probabilmente valuterò un kit sleeve di TT direttamente. per ora non mi pare ci sia. Quelli in dotazione non mi fanno impazzire.

EDIT:
però potrebbe non essere un problema, perchè guardando il tuo schema , i pin sono invertiti rimanendo sempre sulla fila superiore o inferiore del connettore e dato che sul connettore vendono portati per file, lo stesso segnale (corrente o terra), il problema non dovrebbe sussistere...

Si almeno I cavi sono rispettati come file. Ma essendo un cavo un po' particolare, sinceramente non so quanto fidarmi. La riprova potrebbe essere anche verificare il tuo cavo nativo. Se differisce dal mio oppure se uguale come piedinatura. Però mi chiedo perché avere cavi incrociati. Cioè per certi versi mi parrebbe più corretta la piedinatura del Fasgear, anche se essendo un cavo diritto mi aspetterei la stessa disposizione dei cavi da ambo i lati.

Casomai faccio una prova. Se fiammo la 4090 mi sentirete, da buon toscano, inveire in modo animato

Inviato dal mio LYA-L09 utilizzando Tapatalk

[Thunder-74]

segnalo che

L'aggiornamento GPU-Z 2.51.0 porta.. LINK

- il monitoraggio dell'ingresso di alimentazione a 16 pin
- la lettura della temp della Vram
- possibilità di estrarre il bios


Change log completo delle modifiche GPU-Z 2.51.0

- Aggiunto il supporto completo per NVIDIA GeForce RTX 4080
- Aggiunto il supporto per il salvataggio/caricamento del BIOS per NVIDIA GeForce RTX 4080 e 4090
- Risolto il problema con il numero errato di transistor su GeForce RTX 4090
- Aggiunto il supporto per il monitoraggio dell'ingresso di alimentazione a 16 pin
- Risolto il problema con la temperatura della memoria mancante su GeForce serie 40
- Risolto crash nel pannello Glenfly Advanced
- La scansione DLSS nel pannello avanzato non si avvia più automaticamente e consente di selezionare prima le unità da scansionare
- Quando l'opzione "Stop" è selezionata in Scansione DLSS, indicare correttamente che la ricerca è stata interrotta
- L'elenco delle estensioni Vulkan ora è una voce per riga
- L'elenco delle estensioni OpenCL ora è una voce per riga ed è ordinato alfabeticamente
- Risolto il problema con l'intervallo di offset di raccolta negativo visualizzato come numero intero positivo nelle informazioni Vulkan
- Aggiunto il supporto per NVIDIA GeForce RTX 3060 Ti GDDR6X, RTX 3060 (GA104-B), MX750 A, RTX A500 Laptop, RTX A4500 Embedded, Tesla T10, Quadro K5100M (GK104-B)

[magic carpet]

Grazie per la segnalazione Thunder.
Ma cosa intende per caricamento del BIOS?
Mica si può flashare direttamente da GPU-Z?

[Thunder-74]

Originariamente inviato da magic carpet

Grazie per la segnalazione Thunder.
Ma cosa intende per caricamento del BIOS?
Mica si può flashare direttamente da GPU-Z?

me lo stavo chiedendo anch'io. Non credo faccia flash. Forse caricamento nel DB di TpUP

EDIT: si, si intende caricamento nel DB

[phoenix79]

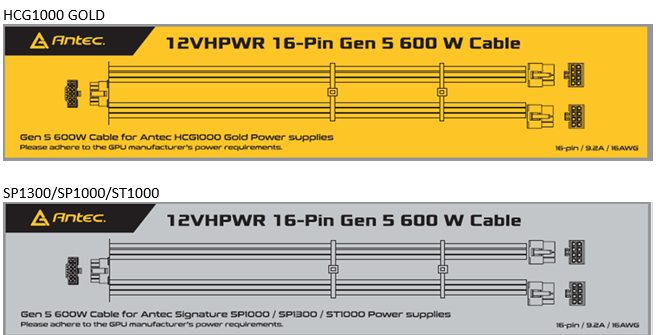

[IMG][/IMG]

Salve a tutti, avrei bisogno di un consiglio. Qualora comprassi una rtx 4000,
potrebbe andar bene il connettore nella foto per il mio alimentatore, un Antec HCG 850 Gold? Nella foto purtroppo c'è scritto HCG 1000 Gold

[Andy1111]

NVIDIA RTX 4080 Allegedly Costs Just $300 to Manufacture on TSMC’s 5nm Process Node

https://www.hardwaretimes.com/nvidia...-process-node/

The GeForce RTX 4080 leverages the (partially enabled) AD103 die, which should cost roughly $150. Add the price of the GDDR6X memory and the PCB, and we get an overall figure of $300. Remember that this is a guess based on napkin maths and could be off by a small margin.

So, what happens to the remaining $900? In addition to R&D costs, it’s used for advertising campaigns, paying employee salaries, and the GeForce software stack. One thing’s for certain. NVIDIA is profiting much more from the RTX 4080 than the 3080 or 2080.

[NAP.]

Da ieri sono anche io della partita, presa una Inno3d ichill frostbyte con dissipatore a liquido incorporato, overclock su questa scheda non si può fare da quanto ne so quindi provo a farlo inverso, in downvolt

[Thunder-74]

Originariamente inviato da phoenix79

[IMG][/IMG]

Salve a tutti, avrei bisogno di un consiglio. Qualora comprassi una rtx 4000,
potrebbe andar bene il connettore nella foto per il mio alimentatore, un Antec HCG 850 Gold? Nella foto purtroppo c'è scritto HCG 1000 Gold

Prova a contattare il supporto di Antec, anche se ho timore che non sarà sicuro usare quel cavo sul 850w. Potrebbe non essere in grado di gestire i 300w richiesti per i due connettori 8pin. Poi dipende anche dal modello di 4090 che prenderai. Se prendi un modello da 450w, o se limiti il PL , potresti stare più tranquillo. Alla peggio usi l adattatore incluso con la scheda. Comunque optare per i 600w con un ali 850w, saresti al limite.

[phoenix79]

Originariamente inviato da Thunder-74

Prova a contattare il supporto di Antec, anche se ho timore che non sarà sicuro usare quel cavo sul 850w. Potrebbe non essere in grado di gestire i 300w richiesti per i due connettori 8pin. Poi dipende anche dal modello di 4090 che prenderai. Se prendi un modello da 450w, o se limiti il PL , potresti stare più tranquillo. Alla peggio usi l adattatore incluso con la scheda. Comunque optare per i 600w con un ali 850w, saresti al limite.

Ciao Thunder, a me piace la Zotac 4090 liscia.

Inviato dal mio SM-G985F utilizzando Tapatalk

[Thunder-74]

Originariamente inviato da phoenix79

Ciao Thunder, a me piace la Zotac 4090 liscia.

Inviato dal mio SM-G985F utilizzando Tapatalk

Ciao Vai tranquillo, la liscia dovrebbe essere da 450w Max , hai pure 5 anni di garanzia.


Inviato dal mio iPhone X utilizzando Tapatalk

[IL Mastino]

Mi iscrivo come possessore,Presa al day one una 4080 Asus TUF OC.

[phoenix79]

Originariamente inviato da Thunder-74

Ciao Vai tranquillo, la liscia dovrebbe essere da 450w Max , hai pure 5 anni di garanzia.


Inviato dal mio iPhone X utilizzando Tapatalk

Ho visto che ha un adattatore da 8pinx3 a 16 pin

Inviato dal mio SM-G985F utilizzando Tapatalk
