Autocostruzione Amplificatore HI-END Classe A.

[raf242]

Grazie.

Ho preso un pò di questi:
http://cgi.ebay.it/ws/eBayISAPI.dll?...ht_2972wt_1058

Sperando che i bellissimi bassi e l'equilibrio tonale dei 63 Volts si mantengano anche coi 50 Volts.

[the_joe]

Originariamente inviato da raf242

Grazie.

Sperando che i bellissimi bassi e l'equilibrio tonale dei 63 Volts si mantengano anche coi 50 Volts.

Miiiiiiiii queste parole dette da te mi gonfiano di orgoglio.......

Per il resto, vai tranquillo, sono io che esagero un po' nelle mie realizzazioni per stare tranquillo, ma il valore che conta sono i 4700uf limite che non consiglio di superare per quanto detto prima, poi i volt visto che in uscita sono pochi, i 50V delle specifiche dei condensatori che hai preso sono sovrabbondanti, per cui, buon ascolto.

[raf242]

No, no, và prorpio bene e non vedo l'ora di testarlo tutto per passare alle casse buone e metterlo nell'impianto al posto del T-AMP nell'impianto di supporto per i pezzi pieni di strumenti.
Mancherebbe l'antibump...ma magari ce lo metto dopo.

Per by-pass del condensatorino tu intendi dire che lo metti in parallelo al 4700 uF, giusto ?
Il valore come lo hai deciso ?
Io ne ho un paio in mylar da 0.056 uF a 100 Volts. Pensi possano servire allo scopo ?

[the_joe]

Originariamente inviato da raf242

No, no, và prorpio bene e non vedo l'ora di testarlo tutto per passare alle casse buone e metterlo nell'impianto al posto del T-AMP nell'impianto di supporto per i pezzi pieni di strumenti.
Mancherebbe l'antibump...ma magari ce lo metto dopo.

Per by-pass del condensatorino tu intendi dire che lo metti in parallelo al 4700 uF, giusto ?
Il valore come lo hai deciso ?
Io ne ho un paio in mylar da 0.056 uF a 100 Volts. Pensi possano servire allo scopo ?

Per l'antibump ho rimediato con l'alimentatore stabilizzato, fa salire la corrente lentamente così non bumpa all'inizio.

Per i condensatori di bypass, vanno bene anche i tuoi, servono per abbattere la capacità residua dei grossi condensatori elettrolitici, il valore non è importante, basta che siano piccoli come valore e di buona qualità

[netsky3]

Iscrittissimo

[raf242]

Preso dalla disperazione sono entrato in un negozio di componenti elettronici che ho trovato qua e mi son fatto dare un condensatore 63V 4700uF per 3,20 euro...
L'ho montato...nulla...poi ho scoperto che l'avevo montato ...al contrario

Così, ho fottuto anche questo

Adesso aspetto i 4 che ho preso su eBay...

[the_joe]

Originariamente inviato da raf242

Preso dalla disperazione sono entrato in un negozio di componenti elettronici che ho trovato qua e mi son fatto dare un condensatore 63V 4700uF per 3,20 euro...
L'ho montato...nulla...poi ho scoperto che l'avevo montato ...al contrario

Così, ho fottuto anche questo

Adesso aspetto i 4 che ho preso su eBay...

Cavolo che sfortuna......

[raf242]

No, no, non è mica sfortuna...è cogl******ine

[the_joe]

Originariamente inviato da raf242

No, no, non è mica sfortuna...è cogl******ine

Dai, sono cose che capitano, se pensi che io sono riuscito a mandare in fumo tutto l'amplificatore inserendo al contrario il connettore di alimentazione che mi ero anche assicurato essere con verso di inserimento obbligato, ma preso dalla foga lo forzai e BUMMMMMMMMM

[raf242]

Ma, seguendo il concetto della capacità residua, allora non sarebbe meglio usare una rete di condensatori in parallelo, che sò, 20 da 220 uF a 220V...

[the_joe]

Originariamente inviato da raf242

Ma, seguendo il concetto della capacità residua, allora non sarebbe meglio usare una rete di condensatori in parallelo, che sò, 20 da 220 uF a 220V...

In teoria si, poi all'atto pratico, sia per comodità che per gli effetti si preferisce mettere un solo condensatore elettrolitico di capacità più grande bypassato da uno con dielettrico più nobile come il poliestere o altro.

[raf242]

Quindi, se mi avanzano una cinquantina di condensatori da 220 uF a220V posso tranquilamente divertirmi a usarli per tale scopo ?

[wasky]

Originariamente inviato da raf242

Quindi, se mi avanzano una cinquantina di condensatori da 220 uF a220V posso tranquilamente divertirmi a usarli per tale scopo ?

con quel voltaggio ti ci fai un alimentatore per Anodica

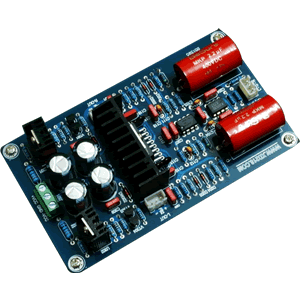

Se vedi che non funziona non ti impazzire e tieni i TIP poi prenditi una di queste da audiophonic



e la usi come drive per i TIP la puoi anche polarizzare in classe A

[raf242]

Ma quanto ci mettono a inviarmi 4 condensatori ?

Intanto mi piacerebbe dare una occhiata al kit Volklsampler coi TIP che diceva wasky, ma non trovo lo schema in Rete.

[wasky]

Originariamente inviato da raf242

Ma quanto ci mettono a inviarmi 4 condensatori ?
Fortuna che posso passare il tempo a smanazzare il mio kit bici elettrica...
Vabbè, non suona, ma è elettrico anche lui...

Intanto mi piacerebbe dare una occhiata al kit Volklsampler coi TIP che diceva wasky, ma non trovo lo schema in Rete.

Volksamplifier è di Aloia e lo trovi chiedendo a CHF l'arretrato n° 17 il modello integrato di mattei è su altri numeri e quello usa i TIP

I PCB del Volsamplifier li ha un ragazzo sul forum di Costruire Hi Fi ci metti un pre linea come il mio che sfrutta un srpp di 6sn7 e sei ok

Poi passi al diffusore buono e hai un impianto da Brivido


Roberto

[raf242]

Ma cusalè un srpp di 6sn7 ?
Quello integrato coi TIP lo costruirei per farmi una "esperienza intermedia"
Dove sta quello schema lì ?

[wasky]

Originariamente inviato da raf242

Ma cusalè un srpp di 6sn7 ?
Quello integrato coi TIP lo costruirei per farmi una "esperienza intermedia"
Dove sta quello schema lì ?

N° 16 - 17 di Costruire Hi Fi ma, ti conviene quello con gli MJ di Aloia hai anche il PCB pronto

E' un gran pozzo di corrente e se ci metti un pre linea come il mio godi

Totem Pole ti dice nulla ?


Roberto

[raf242]

Tanto per fare due chiacchiere,cosa ne pensate degli IGBT, cioè Insulated Ga-
te Bipolar Transistor ?

Sembra che siano miracolosi.

[commandospirit]

ciao joe, sfruttando lo schema che ci hai postato ho realizzato anche io l'ampli e và da dio ...però volevo chiedere (visto che in elettronica sò costruire gli schemi ma non sono molto bravo a scegliere i componenti) se mi potevi/vate consigliare dei condensatori validi al posto dei comuni elettrolitici, se è meglio mettere un toroidale (alimentazione separata per ogni singolo canale visto che parliamo di classe A) sufficientemente potente per ottenere 4-5W di potenza
e sopratutto un consiglio su un dissipatore sufficiente (sempre uno a canale) da poter restare passivo.

ti ringrazio tantissimo se puoi rispondere alle mie domande

[the_joe]

Originariamente inviato da commandospirit

ciao joe, sfruttando lo schema che ci hai postato ho realizzato anche io l'ampli e và da dio ...però volevo chiedere (visto che in elettronica sò costruire gli schemi ma non sono molto bravo a scegliere i componenti) se mi potevi/vate consigliare dei condensatori validi al posto dei comuni elettrolitici, se è meglio mettere un toroidale (alimentazione separata per ogni singolo canale visto che parliamo di classe A) sufficientemente potente per ottenere 4-5W di potenza
e sopratutto un consiglio su un dissipatore sufficiente (sempre uno a canale) da poter restare passivo.

ti ringrazio tantissimo se puoi rispondere alle mie domande

Intanto grazie a te, per risponderti dovrei sapere come è la tua configurazione attuale fra alimentatore e dissipatore, io con 28V di alimentazione ho messo 2 dissipatori che risultano sovradimensionati da circa 20x10cm con alette e risultano abbastanza freddi, quindi potrebbero essere più piccoli, come alimentazione ho messo 1 solo toroidale (anche se ne avrei uno uguale) da 30V con doppio circuito stabilizzatore con LM338K e doppio circuito "impedance multiplier" fatto con 3 condensatori da 10.000uf e TIP142....

Per i condensatori credo tu parli di quelli di isolamento, per cui ti potrei consigliare un 10uf in polyestere in ingresso e un 4.700uf elettrolitico bypassato da uno in polyestere da 0,15uf (o comunque un valore piccolo)
