Case Corsair Carbide Series

[smanet]

Corsair Carbide Series
300R - 400R - 500R

Questo è il thread ufficiale per i MidTower delle serie Carbide di Corsair. Sto cercando di riassumere nei primi post il più materiale possibile, il thread è diventato molto lungo nel tempo e Corsair ha aggiunto modelli alla serie "minore" della Obsidian.
Case onesti, ben fatti, di design spesso molto simile alla Obsidian.

300R:
Dimensioni (mm): 485,1 x 210,8 x 449,6
Supporto schede madri: ATX - mATX
Slot di espansione: 7
Materiali: Struttura e mesh in acciaio e parti in plastica
Drive Bays: 3x5,25" - 4x3,5"/2,5"
Raffreddamento: 6x120/140mm + 1x120mm
Dotazione 1x120mm frontale, 1x120mm posteriore
I/O Frontali: 2xUSB 3.0 - Cuffie - Microfono
- max cooler -> (intorno ai 160-165mm)
- lunghezza max GPU -> 450mm (297mm per config multi GPU)

400R:
Dimensioni (mm): 520,7x205,7x502,9
Supporto schede madri: ATX - mATX
Slot di espansione: 8
Materiali: Struttura in acciaio e parti in plastica
Drive Bays: 4x5,25" - 6x3,5"/2,5"
Raffreddamento: 6x120/140mm - 4x120mm
Dotazione: 3x120mm
I/O Frontali: 2xUSB 3.0 - Cuffie - Microfono
- max cooler -> 175mm
- lunghezza max GPU -> 316mm

500R:
Dimensioni (mm): 520x205x508
Supporto schede madri: ATX - mATX
Slot di espansione: 8
Materiali: Struttura e mesh in acciaio e parti in plastica
Drive Bays: 4x5,25" - 6x3,5"/2,5"
Raffreddamento: 6x120/140mm - 4x120mm
Dotazione: 2x120mm frontali, 1x120mm posteriore, 1x200mm laterale
I/O Frontali: 2xUSB 3.0 - 1xIEEE1394 - Cuffie - Microfono
- max cooler -> 180mm
- lunghezza max GPU -> 316mm (452mm senza gabbia HDD)

Credits to: tanti

[smanet]

Reviews:
300R:
HardwareCanucks (video)
400R:
Guru3D
500R black or white:
Unboxing but LinusTechTips (video)
The Overclock Hole - Video
XtremeHardware (video)

Tips&Tricks:
* SSD: occorre togliere uno dei due fermi!
* Il rheobus del 500R non ha attacchi standard, è stato fatto apposta per le sue ventole, e viceversa. Non riuscirete mai ad attaccarci altri tipi di ventole, tantomeno riuscirete a riutilizzare l'effetto illuminazione con le ventole a corredo con un altro rheobus.

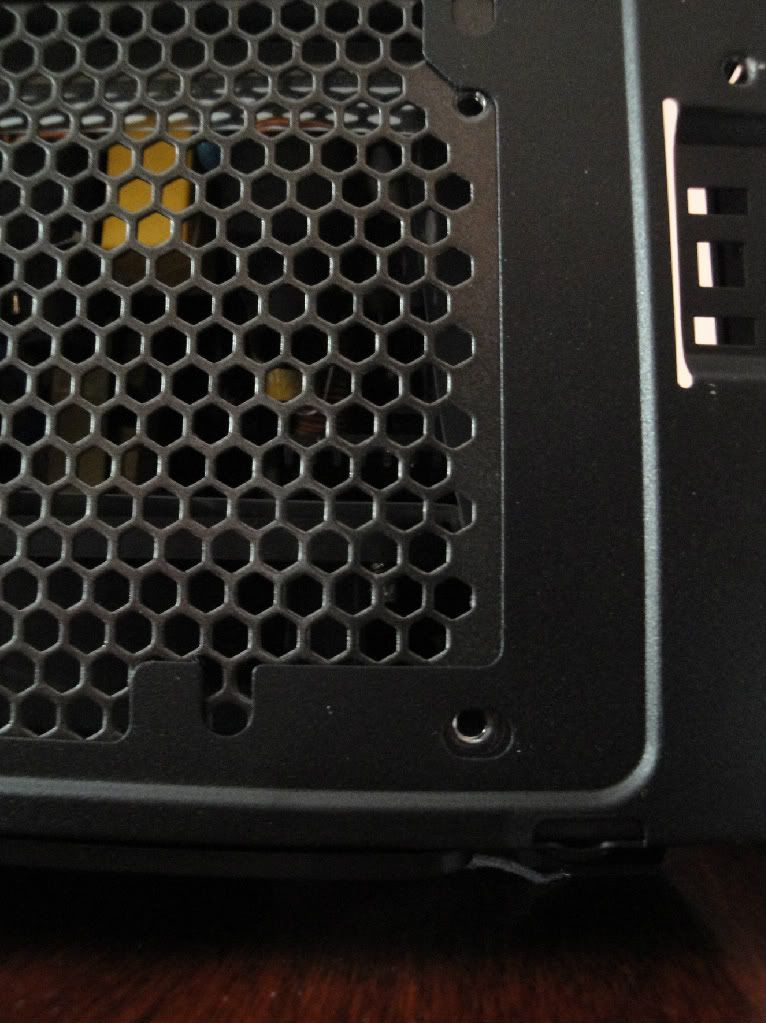

* Il 4 foro dell'alimentatore non è combaciante... prendetelo così com'è.
* Varg87 ha installato un bel filtro frontale.

Pro
- la qualità corsair di fa sentire tutta, dai materiali alle soluzioni tecniche adottate

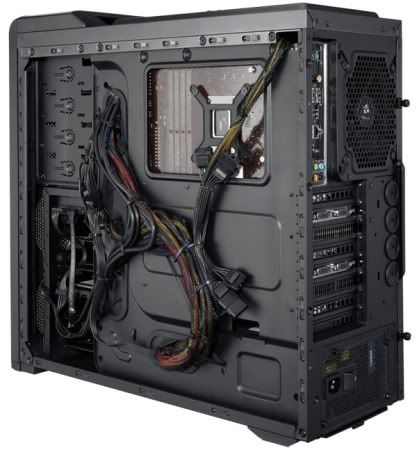

- ampio spazio interno per un cable management praticamente perfetto
- tante disposizioni per i flussi d'aria (supporta fino a 12 ventole)
- Predisposizione per i dissipatori h100 e h50 sul top del case
- le bombature sulle paratie laterali offrono spazio sia per la raccolta dei cavi nella fase di assemblaggio (paratia destra) sia un maggiore spazio per per piazzare grossi dissipatori e ventole laterali (paratia sinistra)
- l'intero case è a prova di polvere, grazie anche alla doppia griglia mash.
- gommini antivibrazione in tutte le ventole
- possibilità di sostituire tutte le ventole con modelli da 120 e 140mm
- possibilità di creare una finestra laterale al posto della griglia mash senza modificare/rovinare la struttura del case (cosa non da poco!)

Contro
- se proprio vogliamo andare a cercare il pelo nell'uovo uno dei buchi per le viti dell'alimentatore non è posizionato bene, come si può vedere da questa immagine
- gli agganci dei bay da 5.25 non permetto di inserire semplicemente componenti come un rheobus...bisogna ingegnarsi un po. oltretutto il mio rheobus è leggermente rientrato di 1-2 mm rispetto al profilo del case, come si può vedere da questa immagine
- potevano mettere altre 2 usb frontali...magari 2.0
- la porta firewire frontale non ci sta a fare nulla, era meglio una porta eSATA
- le ventole anteriori pescano un po di polvere

Compatibilità:
La GTX680 di Olimpia67 ci sta benissimo!

http://http//www.overclock.net/t/114...l-listings/170

[smanet]

Modding:
Misura del pannello con ventola:

Originariamente inviato da mtofa

Nel mio ho misurato cm. 43,8 (l) x 49,8 (h) ed è il 500r white.

giok85 ha finestrato il 400R.




Greifi Grishnackh ci spiega come finestrare la paretina laterale del 500R qui. Lavoro pulito e non oneroso.

Originariamente inviato da Greifi Grishnackh

43,5 cm altezza
49,5 cm lunghezza
le viti stanno rispettivamente partendo dall'alto al basso a 8,5 cm e 36 cm

Anche Lordgine l'ha fatto:


...anche questo è un bel lavoretto:

Originariamente inviato da Varg87

Ho provato a mettere due strisce di led "bianche" nonostante non abbia mai apprezzato i led nei case.
Il risultato non è dei migliori visto che tra l'altro non sono proprio bianchi ma tendono al blu. In foto l'effetto risulta molto più enfatizzato, in realtà è molto più chiaro ma non mi piace. Per dire, la luce che si vede sul muro è la striscia di led che ho collegato sul retro del monitor sfruttando l'uscita per la soundbar e quello è veramente bianco.
Tra l'altro al momento non lo vedo nemmeno, tenendo il pc alla mia sinistra ed avendo l'armadio in mezzo, ma più avanti penso che cambierò la disposizione dei mobili visto che ci sto pensando da un po'.
Per il momento li levo; pensavo fossero dello stesso colore di quelli che ho dietro il monitor.
Mi sa che lo tengo proprio senza led visto che rimarrebbero sempre accesi, essendo collegati alla molex dell'alimentatore (quelli del monitor si spengono quando va in standby o lo spengo).
Comunque alla fine ho fissato il pannello di plexiglass con delle viti opportunamente tagliate (che ho colorato di nero con una bomboletta) e dei dadi.
Ho messo delle strisce di cartoncino nero per nascondere la struttura forata del case, dov'era fissata la griglia.

Originariamente inviato da itsuaingo

Aggiunta di ulteriore filtro sul fronte

http://i.imgur.com/7VePs.jpg
http://i.imgur.com/sts8o.jpg

[/quote]

Originariamente inviato da alex16000

Ecco le foto che dicevo del top senza i filtri

Originariamente inviato da ituzaingo

Ho fatto un paio di foto così puoi farti una idea, comunque non c'è predisposizione, devi raddrizzare queste "estensioni" della mesh, toglierla, togliere il filtro e riposizionare la mesh.



http://oi43.tinypic.com/dll0uo.jpg , http://oi39.tinypic.com/15rgt4y.jpg , http://oi41.tinypic.com/8zk7mg.jpg

1 Rad rear + ! Rad top

http://cdn.overclock.net/5/50/50ebe80f_IMG_0107.jpeg
http://cdn.overclock.net/2/20/207396bd_IMG_0108.jpeg
http://cdn.overclock.net/7/74/746ceabd_IMG_0110.jpeg


1 Rad 240 front + cestello spostato

http://farm8.staticflickr.com/7009/6...5d4c14be_z.jpg
http://farm8.staticflickr.com/7018/6...6841b062_z.jpg

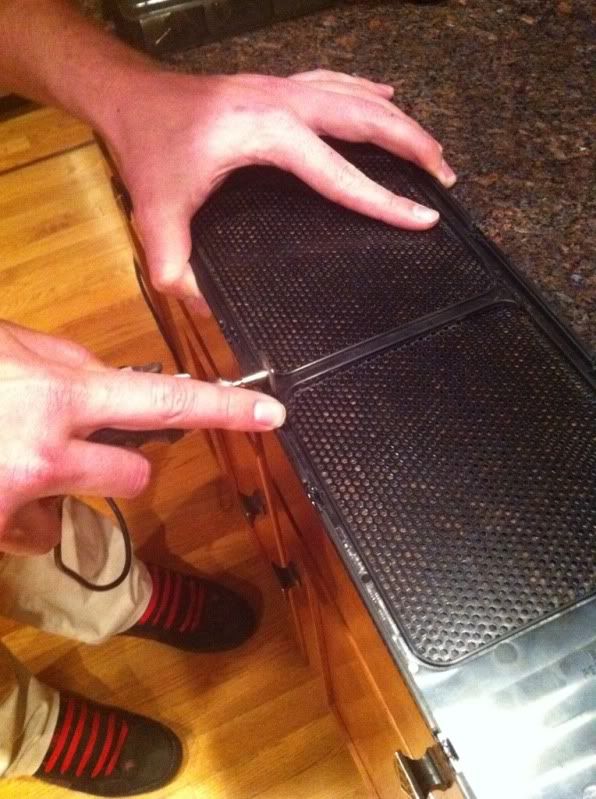

Modifica di fare sulla mesh per rad (no H100) sopra il top

http://i137.photobucket.com/albums/q...U/a870fd17.jpg
http://i137.photobucket.com/albums/q...U/2cd06079.jpg

Liquid Cooling:
Inutile dirlo, il case sposa perfettamente tutti i sistemi a liquido Corsair. Si possono montare anche kit di altri produttori, ma ci vuole un po' di DYI.
Qui qualche foto di un radiatore 2x140 sul top, e qui con le ventole da 140.


Foto degli utenti:

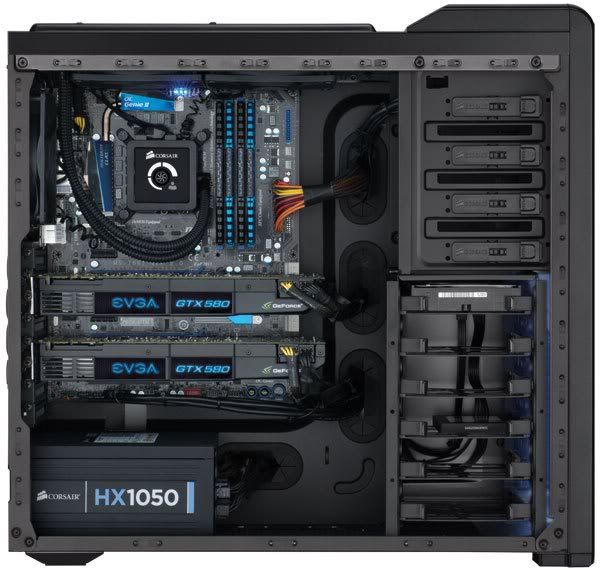

Un'installazione "tipo" (di Olympia67): http://desmond.imageshack.us/Himg839...pg&res=landing
400R di giok45
500R di Greifi Grishnackh, poi qui
500R di so me
500R di Francesco Ioli
500R di Alex 16000
500R di ultymo
500R di Flea_90, anche qui!
500R di Leo81!

[Alago_tv]

Ciao a tutti!!

A maggio scorso sono stati presentati dalla Corsair i nuovissimi case

CARBIDE 400R e CARBIDE 500R

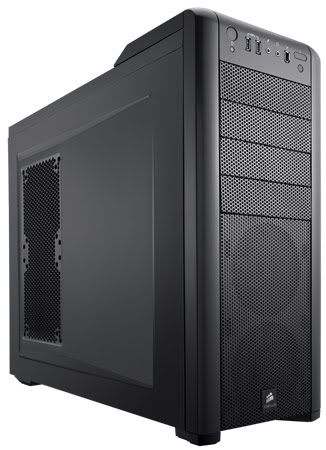

CARBIDE 400 R

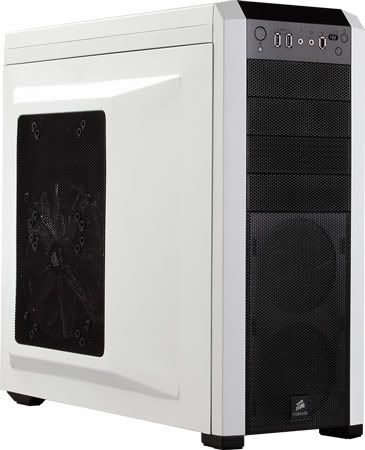

CARBIDE 500 R

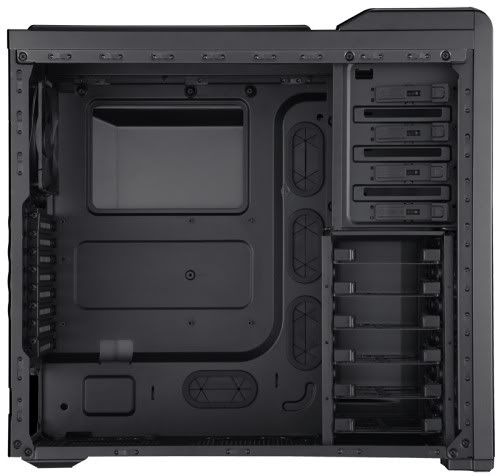

INTERNI








I due nuovi modelli della serie di case mid tower Corsair Carbide 400R e 500R sono ottimizzati per alloggiare il nuovo sistema di dissipazione a liquido Corsair Hydro H100 o altri sistemi modulari con radiatore da 240 mm (o dual-fan che dir si voglia).

Sia il 400R che il 500R adottano il sistena di aggangio/sgancio delle periferiche senza l’ausilio di alcun utensile, molte le feritoie interne per facilitare la gestione dei cavi. Come dicevamo in apertuta molto curato l’aspetto del coling sia con la predisposizione per i sistemi a liquido e sia con la possibilità di ottimizzare il flusso d’aria interno grazie alla possibilità di montare un numero consistente di ventole; il Carbide 400R include infatti tre ventole da 120 mm ma è strutturato in modo tale da poter alloggiare fino a sei FAN da 120/140mm.
Il Carbide 500R offre ancora maggiore flessiblità, cage degli HDD rimuovibile, fan controller multicanale, e ventola da 200 mm sul pannello laterale. Entrambi i modelli sono dotati di otto slot PCI-E, supporto nativo per SSD da 2,5″, due connettori USB 3.0, porta Firewire e audio HD. Il Carbide 400R è in grado di ospitare schede grafiche con lunghezza massima di 316 mm di lunghezza, il 500R – per via del cage HDD rimovibile – può ospitare schede video con lunghezza massima di 452 mm.


DISPONIBILITA': SETTEMBRE 2011

PREZZI(INDICATIVI): 99 EURO CARBIDE 400 R e 119 EURO CARBIDE 500 R

Ho acquistato il 500 R giusto stamattina da abbinare al kit di dissipazione a liquido Corsair Hydro H100


Secondo me dato il prezzo contenuto e le caratteristiche meritano di esser preso in considerazione


CHE NE PENSATE????


Speriamo arrivi presto....

[Alago_tv]

RECENSIONI:

http://www.guru3d.com/article/corsai...-400r-review/1 (inglese)

http://hardware.hdblog.it/2011/06/07...e-400r-e-500r/ (italiano)

http://extrahardware.cnews.cz/corsai...valitni-skrine (polacco )

http://www.hardwaresecrets.com/artic...se-Review/1350 (inglese)

http://www.youtube.com/watch?v=OCmnKpWB7ek (videorecensione)

[Cecc@_87]

eccomi qui
si lo spero davvero che arrivi il 31 agosto anche perche la settimana prossima mi arrivano i pezzi nuovi del pc

poi mi piace troppo anche perche sono gli unici ad avere gli header usb 3.0 a differenza degli altri che hanno un normale cavo usb 3.0 da collegare posteriormente

[Cecc@_87]

questi case hanno i distanziali x la mainboard gia fissati?sono removibili?
hanno le viti in dotazione per fissare la mainboard ai distanziali?

[Alago_tv]

Riguardo alla prima domanda non saprei....ho guardato in tutte le recensioni possibili ma non parlano dei distanziali....

Riguardo le viti comunque penso proprio di si...vedo che la dotazione di queste è abbondante

http://www.guru3d.com/article/corsai...-400r-review/4

[Cecc@_87]

addirittura l'adattatore da header usb 3.0 a header usb 2.0

[Cecc@_87]

ho mandato una mail a carsair l'altro ieri ma ancora non ho ricevuto risposta.

cmq dovevano uscire a giugno e adesso sono stati slittati a fine agosto/inizi settembre e spero che escano senno sono in mezzo una strada

x alago_tv : hai msn??

[Alago_tv]

Comunque si la cosa veramente ottima è che hanno le usb 3.0 frontali....davvero comode in previsione futura (non ho ancora visto chiavette usb 3.0 in giro.... )

Riguardo la data di consegna mi sa che ci sarà da aspettare un po'....credo proprio che la data 31 agosto si riferisca alla disponibilità dei case...e che quindi tra aspettare che i rivenditori abbiano la merce e i tempi di spedizione la vedo dura...spero proprio di sbagliarmi...

[Alago_tv]

Si ho msn ma se devi chiedermi qualcosa mandami pure un PM tanto ti rispondo subito.....ma quindi hai ordinato tutti i pezzi del pc e ti manca solo il case che dici che sei in mezzo alla strada...??

[Cecc@_87]

eccomi,cmq se vogliamo trovare un difetto a sti case x me è il prezzo 120€ non è proprio pochino diciamo 80€ il 400r e 100€ il 500r sarebbe stato perfetto

cmq io ho ordinato questo

http://www.drako.it/drako_catalog/im...TZ&w=900&h=900

[Alago_tv]

Originariamente inviato da Cecc@_87

x me il problema quindi non si dovrebbe porre visto che ho preso un WD 1TB

cmq appena ho il case e anche tu quandi ti arriva il case mettiamo delle foto sul uo thread?

Beh allora se lo hai "solo" da 1 TB perché tutti questi dubbi??

Comunque certo, appena arriva ci sta un bel servizio fotografico con tanto di unboxing e aspetto finale con tutti i componenti!!

Non vedo l'ora che arrivi, ho cercato tanto su internet e secondo me è uno dei case col miglior rapporto qualità/prezzo!!!

E soprattutto di provare il mio primo kit di raffreddamento a liquido...

[Alago_tv]

Originariamente inviato da Cecc@_87

eccomi,cmq se vogliamo trovare un difetto a sti case x me è il prezzo 120€ non è proprio pochino diciamo 80€ il 400r e 100€ il 500r sarebbe stato perfetto

cmq io ho ordinato questo

http://www.drako.it/drako_catalog/im...TZ&w=900&h=900

Beh in tutte le rece (vedi link che ho postato sopra) che ho trovato tra i vantaggi di questo case mettono TUTTI il prezzo.....ci sarà un motivo!!

Secondo me per 100 euro (400 R) non si può trovare di meglio!!!

Any news dalla Corsair??

[Cecc@_87]

in questo thread ce semo io e te,se vede che molte persone manco lo hanno visto ancora!!

te avresti la gtx590??? sti ca*** io cio la gts450 e gioco a tutto che la usi con un monitor stra full hd?

[Cecc@_87]

si mi hanno risposto e hanno detto che saranno disponibili sul mercato nel mese di settembre!!! Io spero che intendano primi di settembre senno me tocca sta 1 mese coi pezzi smontati

[Alago_tv]

Ahahahahah...si mi sa anche a me...però aspetta che venga notato e si renderanno conto che è un ottimo case! Ho passato le ultime 36 ore a cercare recensioni, opinioni degli utenti eccetera...

Si possono montare radiatori da 240mm (o montare 2 ventole da 120mm)

Si possono montare Gpu extra large (vedi Gtx 590 )

Si possono aggiungere altre 2 ventole (per un totale di 7 sul 500R e di 6 sul 400R) sul supporto degli hard disk....

Hanno le USB 3.0 frontali....

Che aggiungere di più!!


Comunque si uso il Samsung 2430HD (24")....sta Gpu è davvero una belva!!

[Cecc@_87]

Originariamente inviato da Alago_tv

Ahahahahah...si mi sa anche a me...però aspetta che venga notato e si renderanno conto che è un ottimo case! Ho passato le ultime 36 ore a cercare recensioni, opinioni degli utenti eccetera...

Si possono montare radiatori da 240mm (o montare 2 ventole da 120mm)

Si possono montare Gpu extra large (vedi Gtx 590 )

Si possono aggiungere altre 2 ventole (per un totale di 7 sul 500R e di 6 sul 400R) sul supporto degli hard disk....

Hanno le USB 3.0 frontali....

Che aggiungere di più!!


Comunque si uso il Samsung 2430HD (24")....sta Gpu è davvero una belva!!

aggiungo:sistema perfetto per il cablaggio dei cavi interni

[Alago_tv]

Comunque pure io avevo visto quel sito dove comprare...stesso prezzo e stessa data di disponibilità

ho scelto il 500R bianco però!!
