Tarm@ · 30-04-2005, 12:18

Filmati!!! Filmati!!! Filmati!!!

(Da leggersi in tono da stadio)

Una domanda prima...
Mi spieghi come funziona qualla macchina che hai usato per fare le scanalature nei piedini???

Bye

G69T · 01-05-2005, 13:08

Quote:

Originariamente inviato da Tarm@

Filmati!!! Filmati!!! Filmati!!!

(Da leggersi in tono da stadio)

Una domanda prima...
Mi spieghi come funziona qualla macchina che hai usato per fare le scanalature nei piedini???

Bye

Cerco di spiegarti a grandi linee la procedura di lavorazione.
Il pezzo è stato fissato su un autocentrante il quale è posizionato sull'asse di rotazione verticale della tavola girevole del centro di lavoro CNC. L'utensile con inserto a 90° a 2 tagli, ruota sul proprio asse ad alta velocità; la combinazione simultanea di 3 assi, Asse B per la tavola girevole, asse Z per l'asse orizzontale e l'asse Y per quello verticale mi ha permesso di tracciare 1 singolo "sfregio" fresato sul profilo del pezzo. Questa operazione è stata ripetuta per 24 volte in senso orario e 24 volte in senso antiorario con il risultato che si vede in foto.

Questo è il programmino fatto a bordo macchina (inserendo i dati direttamente dalla tastiera della macchina CNC) e senza l'utilizzo del cad-cam.
Leggendo il listato del programma credo si riesca a capire meglio.

%
N10(PROG.SCIMWSPI/PIEDINI.WS)
N20G27<OFFSET>
N30S200F100M03M40G04T2
N40G00G08G17G53G94M09M20M97M119X0Y0Z0O99XYZB
N50(DIS.N.---/G69T)
N60T77(FRESA-SM.45GR./D=15)
N70G00G17S5000F300M03M20M40M98O333XYZB
N80<NF=24><ANG=0><DIF=360/24><INC=20>
N90G00X0B<ANG>Y-2Z10
N100Z2M07
N110G01Z-8
N120Y-24.5Z-.5B<ANG+INC>
N130G00Z10
N140<NF=NF-1><ANG=ANG+DIF>
N150<IF(NF)160,160,90>
N160G00Z10M09
N170<NF=24><ANG=0><DIF=360/24><INC=20>
N180G00X0B<ANG>Y-2Z10
N190Z2M07
N200G01Z-8
N210Y-24.5Z-.5B<ANG-INC>
N220G00Z10
N230<NF=NF-1><ANG=ANG+DIF>
N240<IF(NF)250,250,180>
N250G00Z100M09
N260G53Y0Z0O99XYZB
N270M20M119X0B0O99XYZB
N280M30(FINE.PART.PROGRAM!)

Ciaooo

G69T · 01-05-2005, 13:10

Altro Update!

Lavorazione dei 2 tappi destinati alla chiusura dei 2 fori sui coperchi dei serbatoi.
Questi dettagli sono stati ricavati da un pezzo di AISI 316.

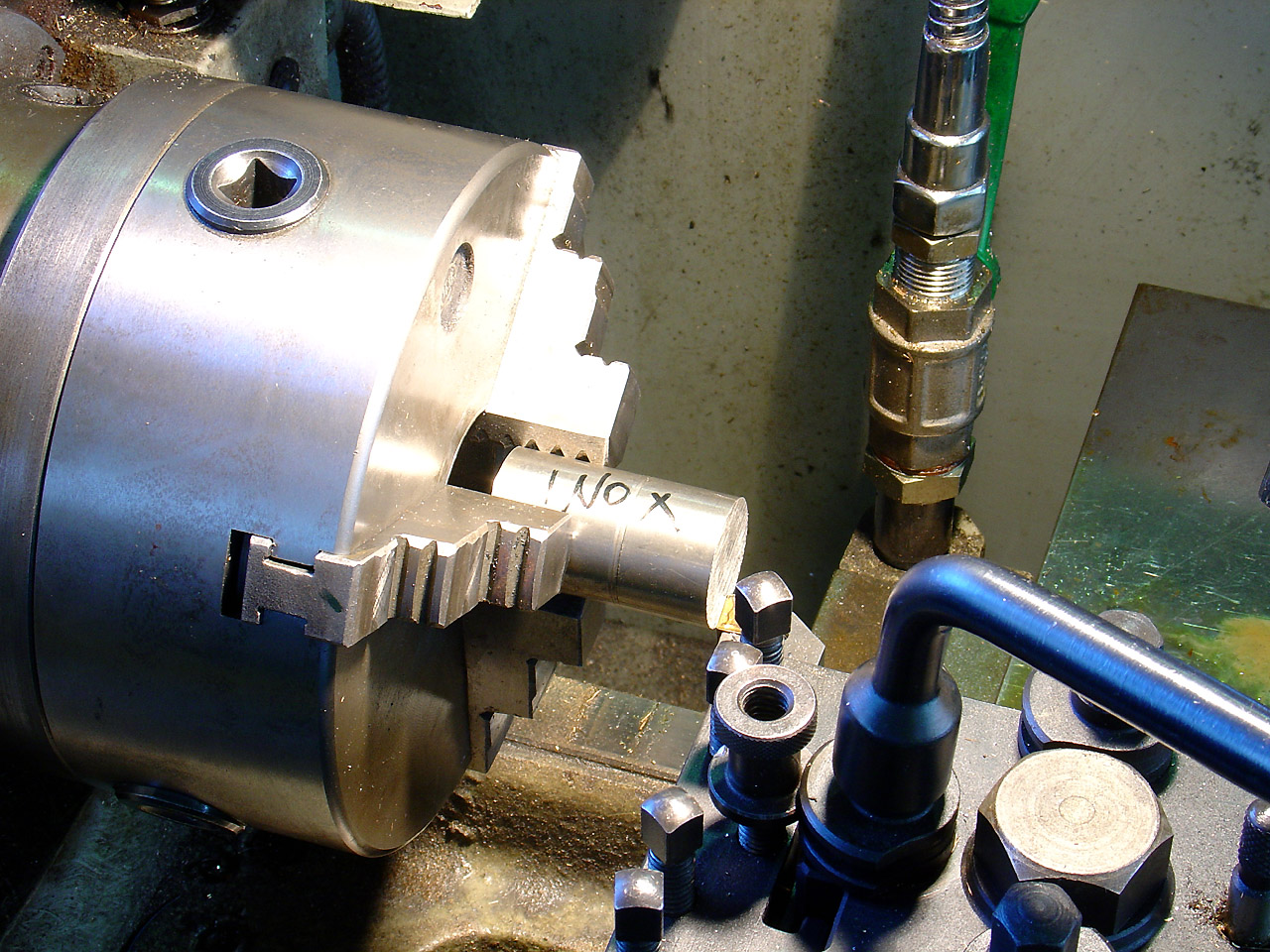

Zoom Barra grezza su autocentrante del mio solito tornio parallelo tutto manuale!

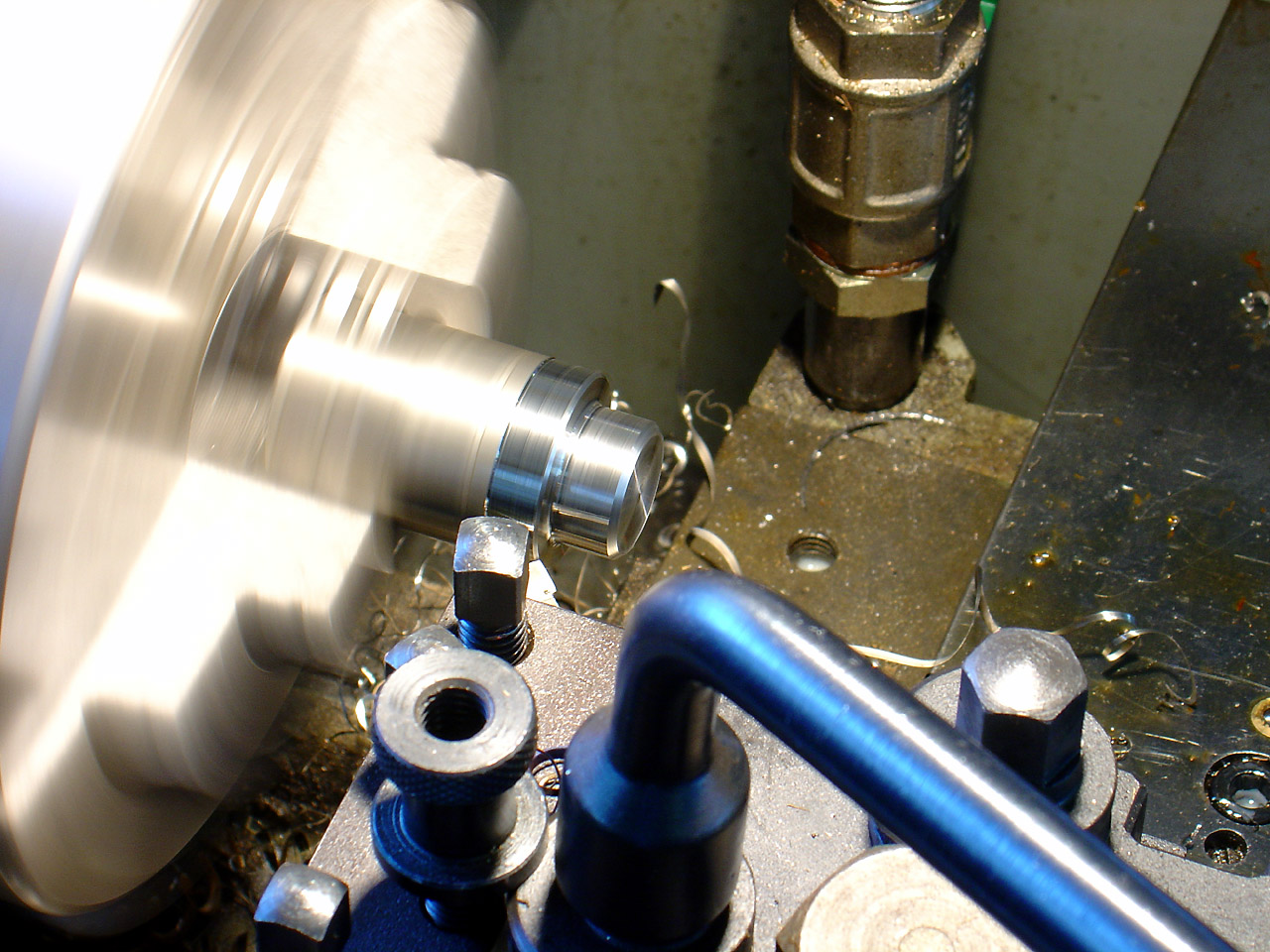

Zoom Tornitura esterna

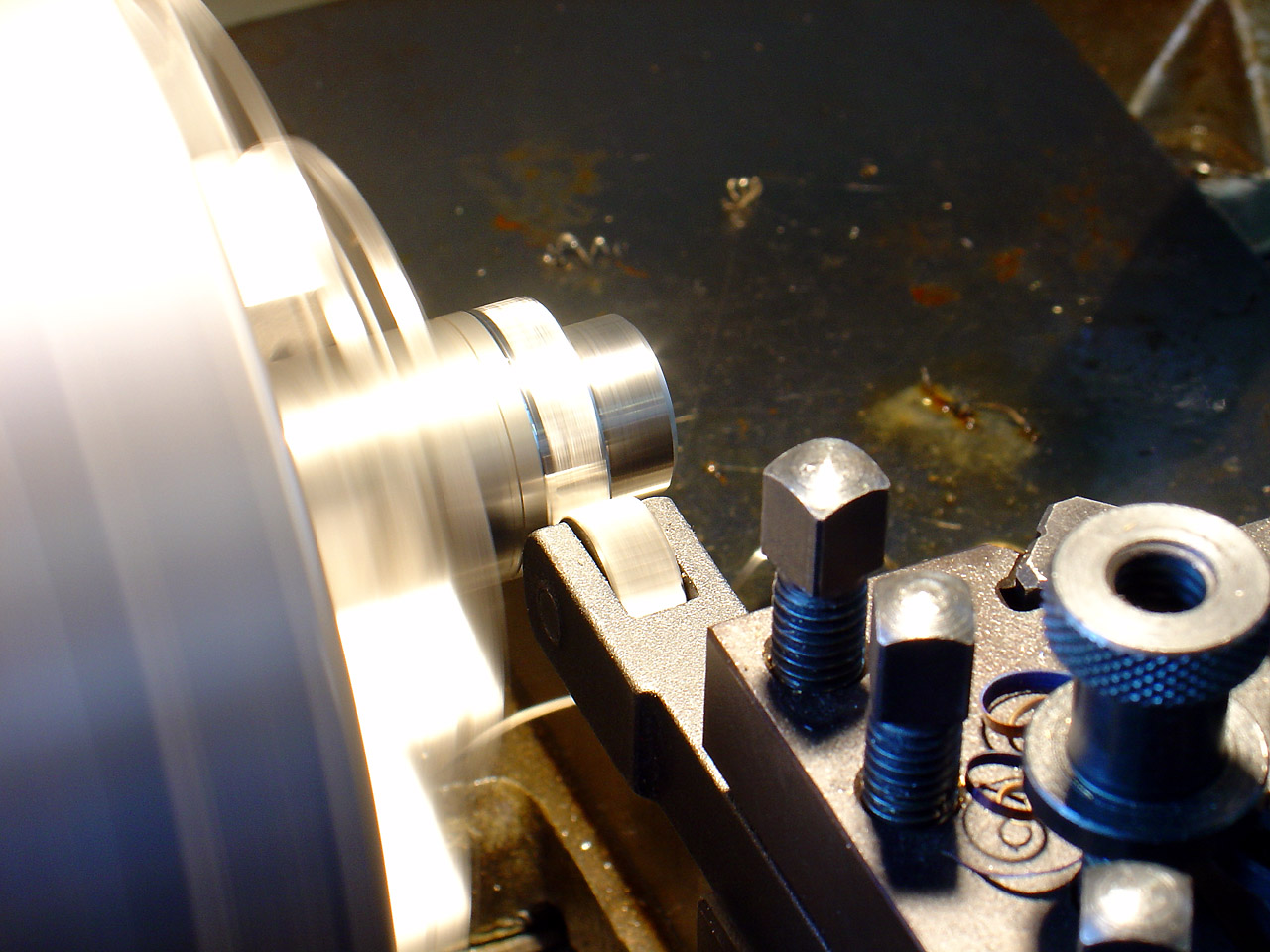

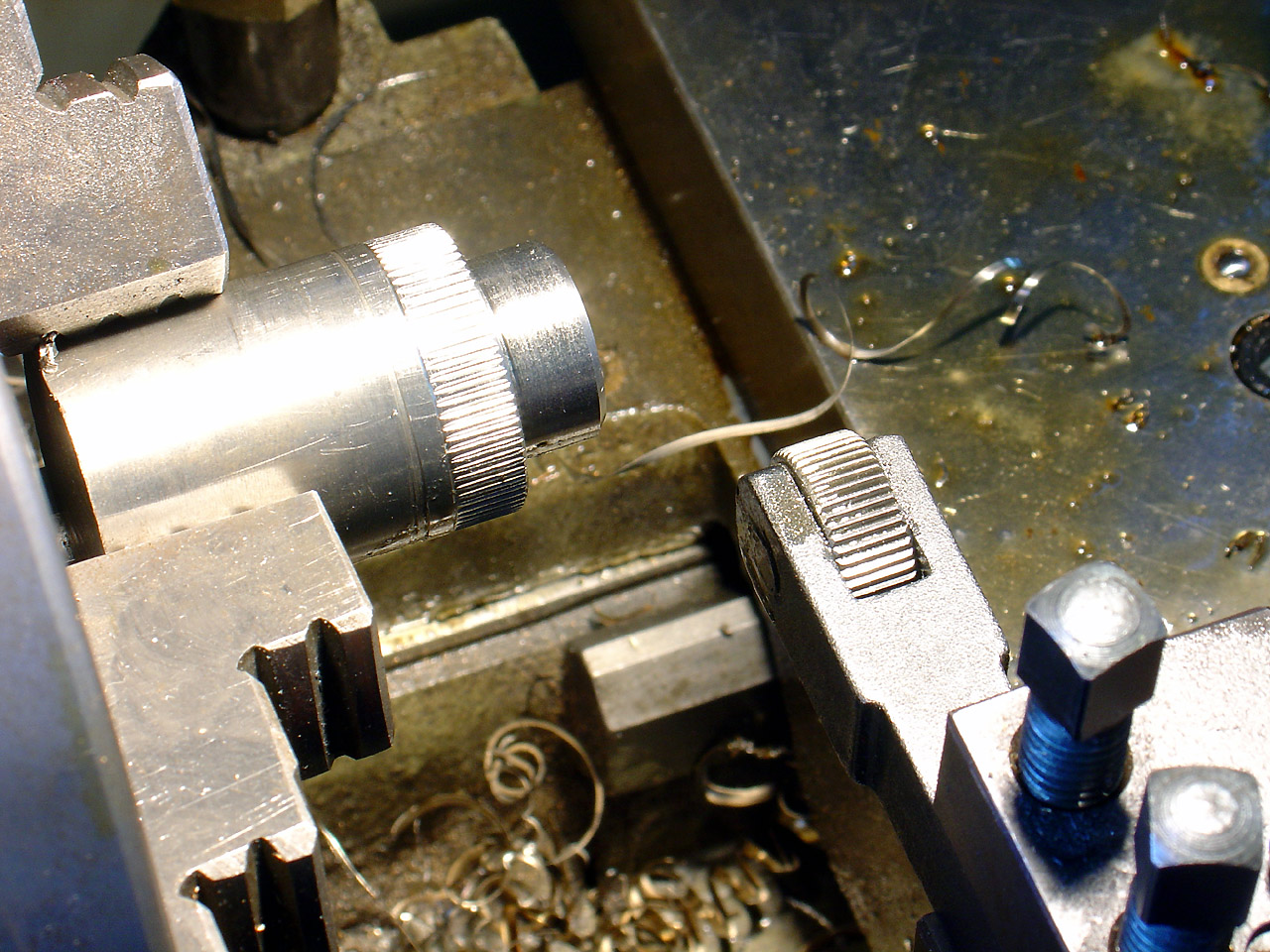

Zoom Godronatura esterna.
Lavorazione necessaria per garantire una presa sufficiente per il serraggio manuale del tappo.

Zoom Particolare della lavorazione e del "vecchio" utensile.

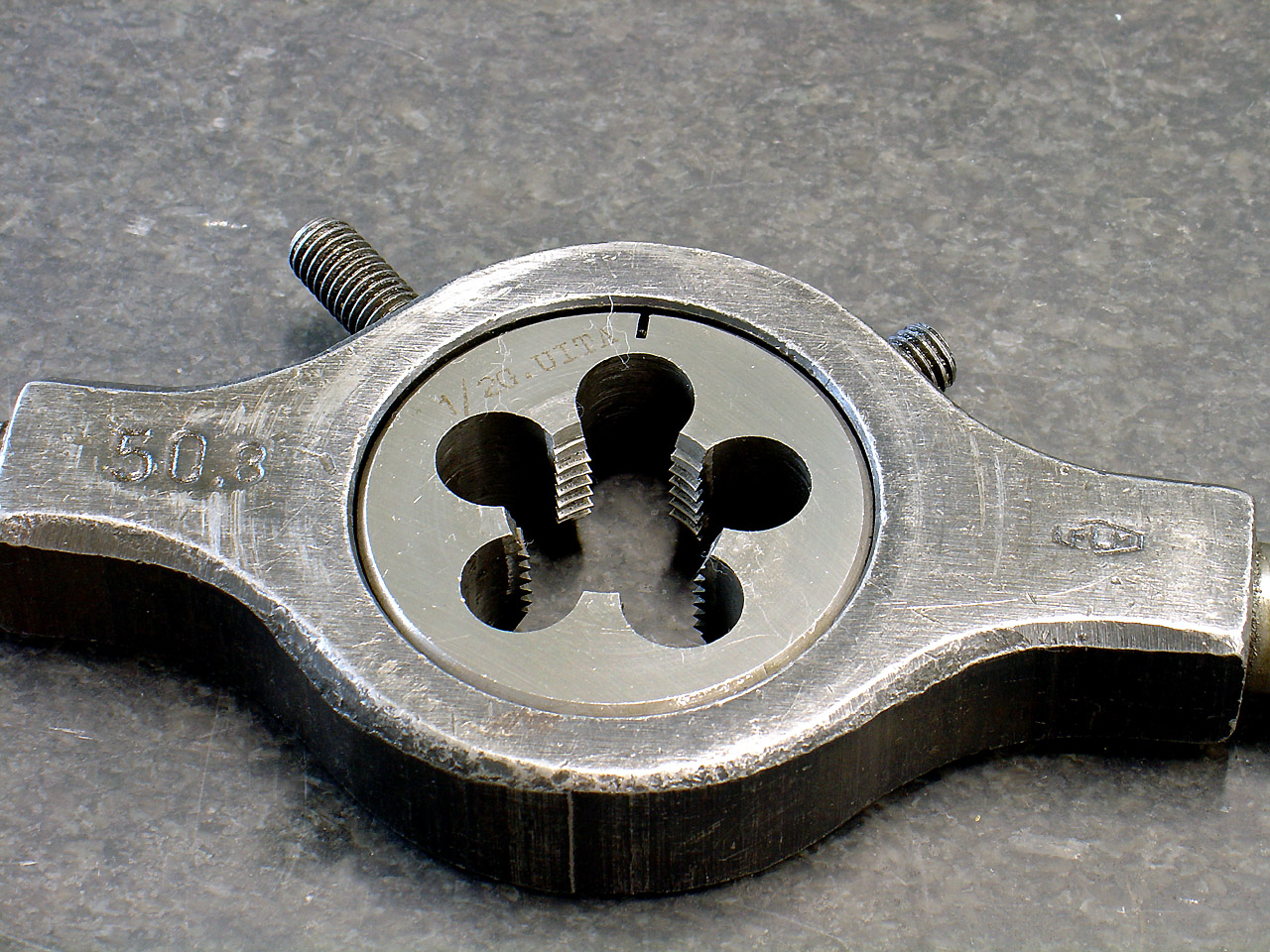

Zoom Filiera da 1/2" Gas, utensile per filettature esterne.

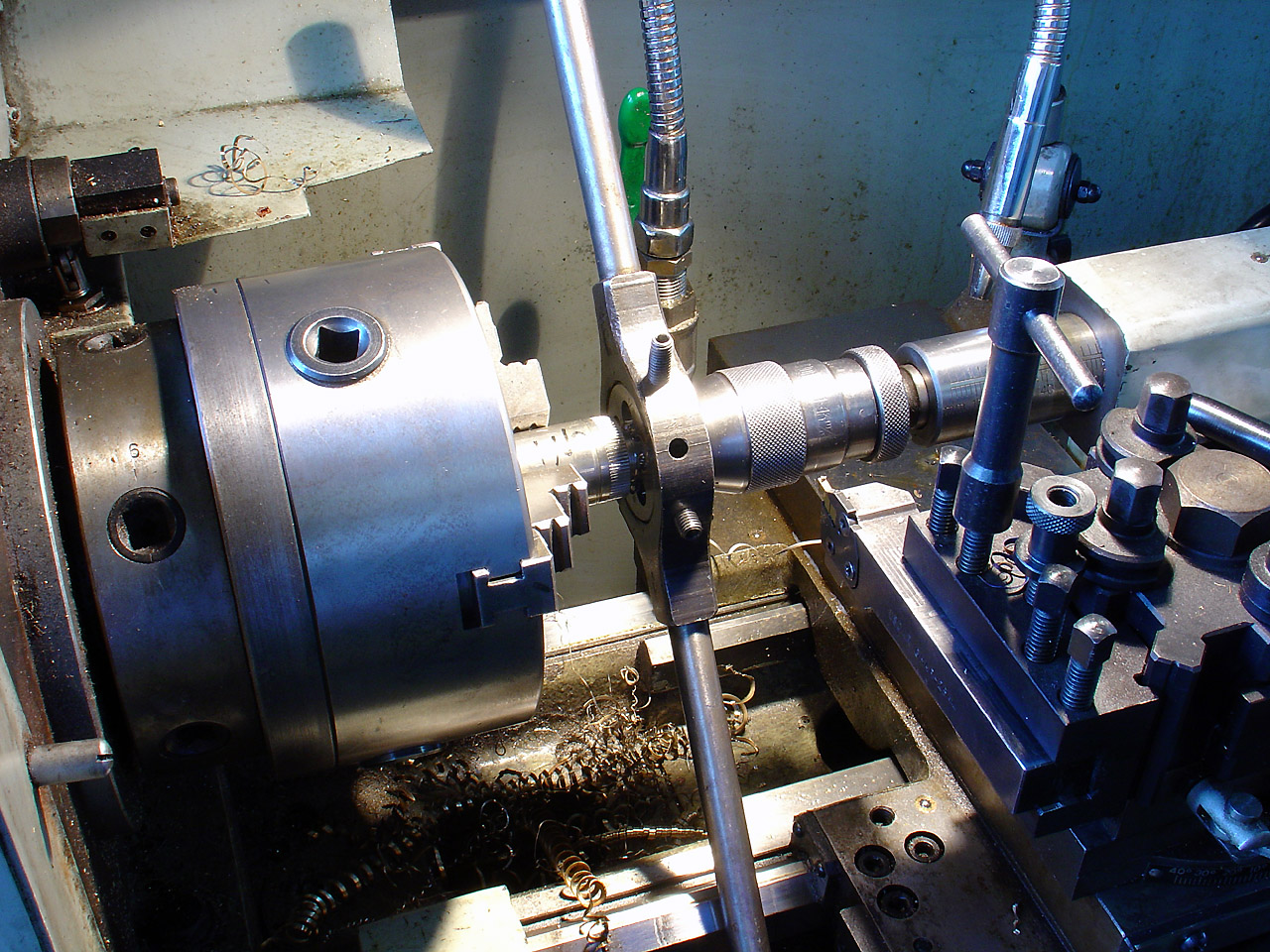

Zoom Filettatura esterna.

Zoom Lavorazione del 2° lato del tappo (dopo averlo tagliato dalla barra tramite una sega a nastro)

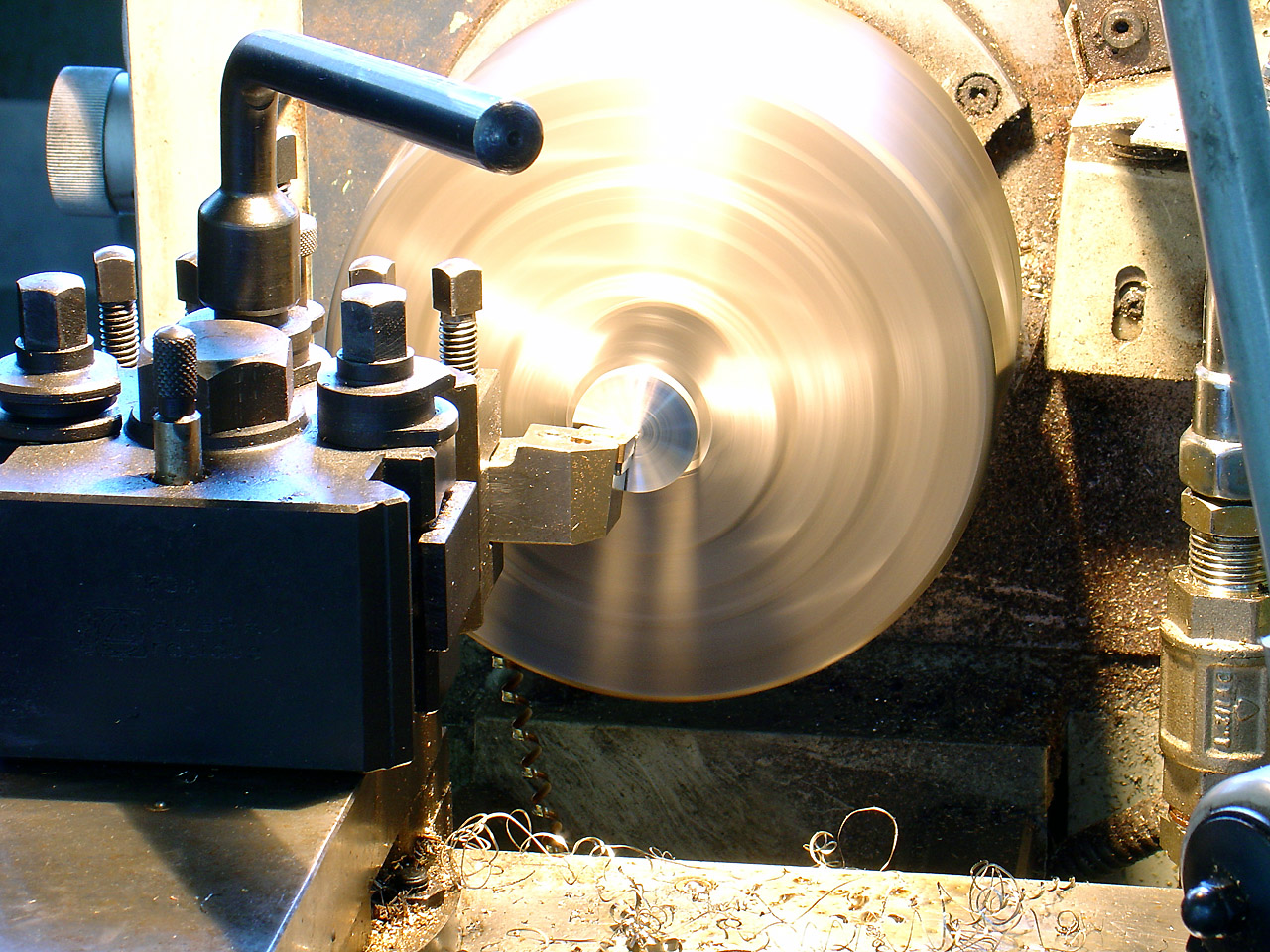

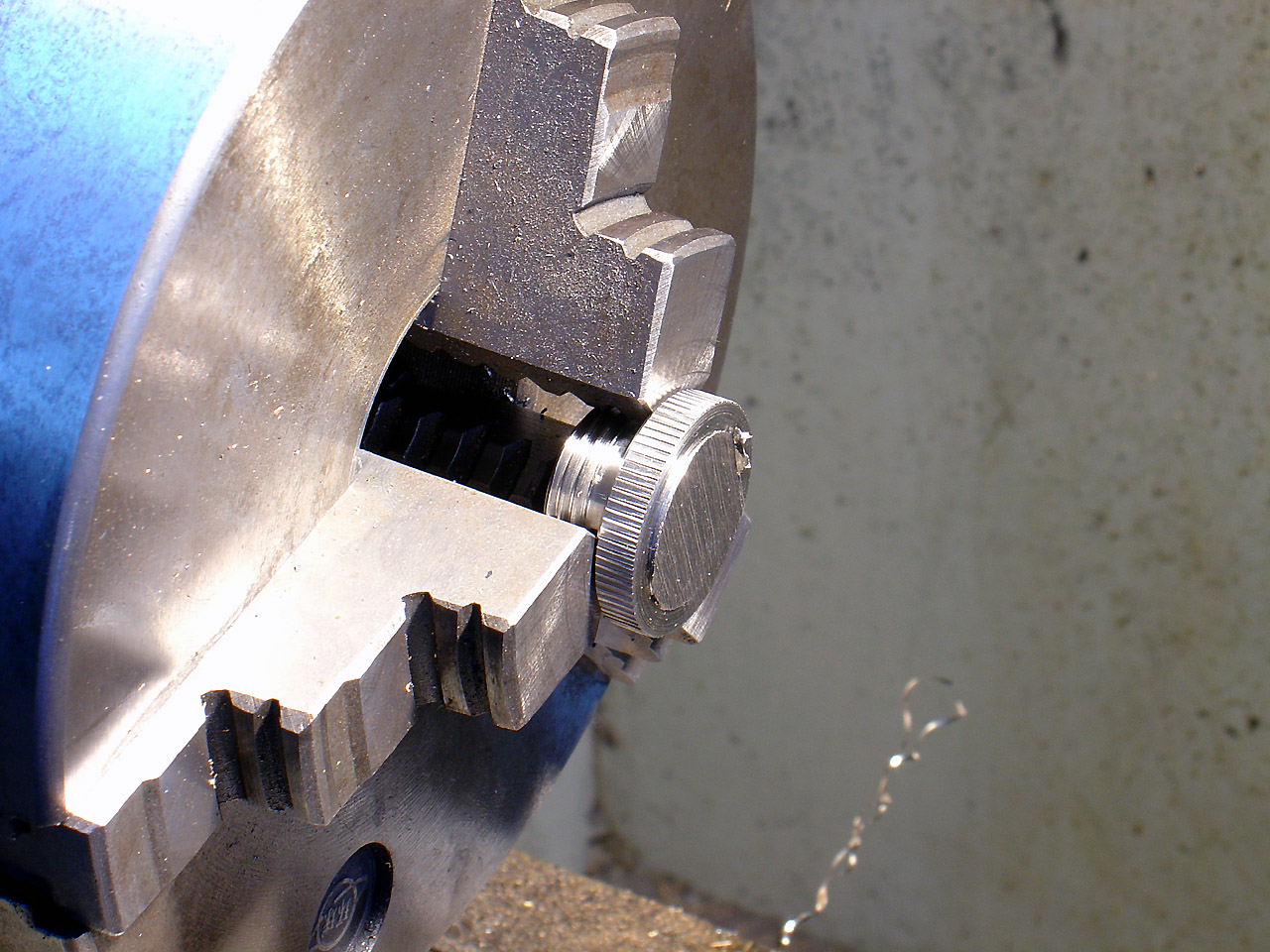

Zoom Sfacciatura della testa.

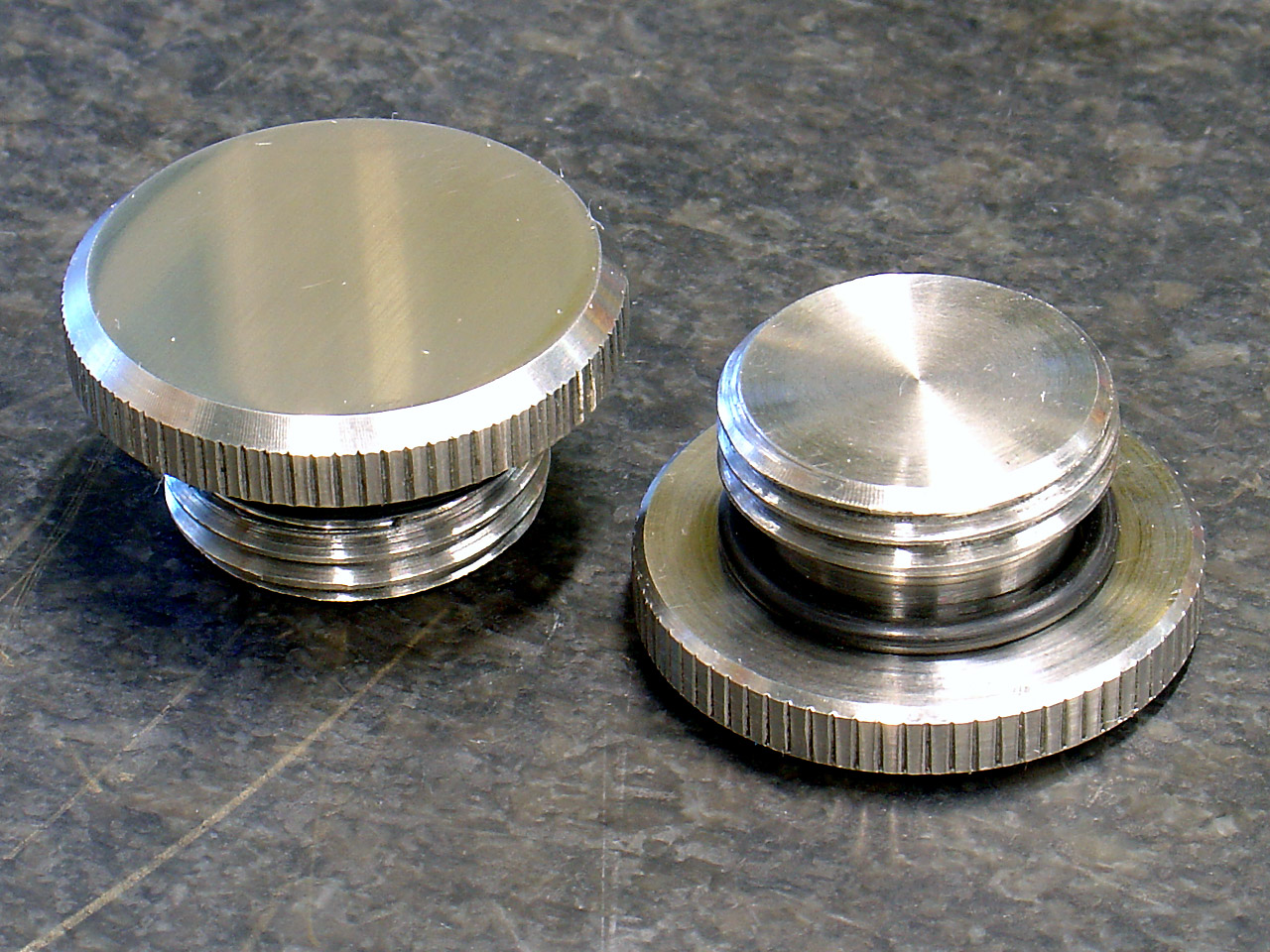

Zoom Ed infine i due tappi pronti per essere fissati sui coperchi dei serbatoi.
Le teste sono state lucidate con la carta abrasiva di grana 1200.

A presto con le foto del tappo assemblato ai serbatoi.

Ciaooo

stesio54 · 01-05-2005, 13:19

ci fai

troppo

vai gian

G69T · 01-05-2005, 13:26

Quote:

Originariamente inviato da stesio54

ci fai

troppo

vai gian

Grazie stesio!

Più tardi altre foto.....

N3V3RM1ND · 01-05-2005, 14:42

Quote:

Originariamente inviato da G69T

Cerco di spiegarti a grandi linee la procedura di lavorazione.
[...]
Questo è il programmino fatto a bordo macchina (inserendo i dati direttamente dalla tastiera della macchina CNC) e senza l'utilizzo del cad-cam.

%
N10(PROG.SCIMWSPI/PIEDINI.WS)
N20G27<OFFSET>
[...]
N280M30(FINE.PART.PROGRAM!)

Ah ecco... ora che ho letto il programmino ho capito proprio tutto... sono pronto ad usare anche io la CNC... sisi..

Guts · 01-05-2005, 14:54

Quote:

Originariamente inviato da G69T

Leggendo il listato del programma credo si riesca a capire meglio.

si si come no...spero fosse ironico

antanio · 01-05-2005, 17:10

Quote:

Originariamente inviato da G69T

Cerco di spiegarti a grandi linee la procedura di lavorazione.
Il pezzo è stato fissato su un autocentrante il quale è posizionato sull'asse di rotazione verticale della tavola girevole del centro di lavoro CNC. L'utensile con inserto a 90° a 2 tagli, ruota sul proprio asse ad alta velocità; la combinazione simultanea di 3 assi, Asse B per la tavola girevole, asse Z per l'asse orizzontale e l'asse Y per quello verticale mi ha permesso di tracciare 1 singolo "sfregio" fresato sul profilo del pezzo. Questa operazione è stata ripetuta per 24 volte in senso orario e 24 volte in senso antiorario con il risultato che si vede in foto.

Questo è il programmino fatto a bordo macchina (inserendo i dati direttamente dalla tastiera della macchina CNC) e senza l'utilizzo del cad-cam.
Leggendo il listato del programma credo si riesca a capire meglio.

%
N10(PROG.SCIMWSPI/PIEDINI.WS)
N20G27<OFFSET>
N30S200F100M03M40G04T2
N40G00G08G17G53G94M09M20M97M119X0Y0Z0O99XYZB
N50(DIS.N.---/G69T)
N60T77(FRESA-SM.45GR./D=15)
N70G00G17S5000F300M03M20M40M98O333XYZB
N80<NF=24><ANG=0><DIF=360/24><INC=20>
N90G00X0B<ANG>Y-2Z10
N100Z2M07
N110G01Z-8
N120Y-24.5Z-.5B<ANG+INC>
N130G00Z10
N140<NF=NF-1><ANG=ANG+DIF>
N150<IF(NF)160,160,90>
N160G00Z10M09
N170<NF=24><ANG=0><DIF=360/24><INC=20>
N180G00X0B<ANG>Y-2Z10
N190Z2M07
N200G01Z-8
N210Y-24.5Z-.5B<ANG-INC>
N220G00Z10
N230<NF=NF-1><ANG=ANG+DIF>
N240<IF(NF)250,250,180>
N250G00Z100M09
N260G53Y0Z0O99XYZB
N270M20M119X0B0O99XYZB
N280M30(FINE.PART.PROGRAM!)

Ciaooo

ora è tutto chiaro anche per Tarm@

è come se antani prematurata alla supercazzora con lo scappellamento a destra o a sinistra a seconda delle preferenze. per il centro di lavoro si intende

stesio54 · 01-05-2005, 17:29

Quote:

Originariamente inviato da antanio

ora è tutto chiaro anche per Tarm@

è come se antani prematurata alla supercazzora con lo scappellamento a destra o a sinistra a seconda delle preferenze. per il centro di lavoro si intende

si ma oltretutto la cnc tarapia e tarapioca come se fosse antani alla seconda della sbrindellona!

Necromachine · 01-05-2005, 19:03

Quote:

Originariamente inviato da G69T

Cerco di spiegarti a grandi linee la procedura di lavorazione.
Il pezzo è stato fissato su un autocentrante il quale è posizionato sull'asse di rotazione verticale della tavola girevole del centro di lavoro CNC. L'utensile con inserto a 90° a 2 tagli, ruota sul proprio asse ad alta velocità; la combinazione simultanea di 3 assi, Asse B per la tavola girevole, asse Z per l'asse orizzontale e l'asse Y per quello verticale mi ha permesso di tracciare 1 singolo "sfregio" fresato sul profilo del pezzo. Questa operazione è stata ripetuta per 24 volte in senso orario e 24 volte in senso antiorario con il risultato che si vede in foto.

Questo è il programmino fatto a bordo macchina (inserendo i dati direttamente dalla tastiera della macchina CNC) e senza l'utilizzo del cad-cam.
Leggendo il listato del programma credo si riesca a capire meglio.

%
N10(PROG.SCIMWSPI/PIEDINI.WS)
N20G27<OFFSET>
N30S200F100M03M40G04T2
N40G00G08G17G53G94M09M20M97M119X0Y0Z0O99XYZB
N50(DIS.N.---/G69T)
N60T77(FRESA-SM.45GR./D=15)
N70G00G17S5000F300M03M20M40M98O333XYZB
N80<NF=24><ANG=0><DIF=360/24><INC=20>
N90G00X0B<ANG>Y-2Z10
N100Z2M07
N110G01Z-8
N120Y-24.5Z-.5B<ANG+INC>
N130G00Z10
N140<NF=NF-1><ANG=ANG+DIF>
N150<IF(NF)160,160,90>
N160G00Z10M09
N170<NF=24><ANG=0><DIF=360/24><INC=20>
N180G00X0B<ANG>Y-2Z10
N190Z2M07
N200G01Z-8
N210Y-24.5Z-.5B<ANG-INC>
N220G00Z10
N230<NF=NF-1><ANG=ANG+DIF>
N240<IF(NF)250,250,180>
N250G00Z100M09
N260G53Y0Z0O99XYZB
N270M20M119X0B0O99XYZB
N280M30(FINE.PART.PROGRAM!)

Ciaooo

Ammettilo, qui hai voluto solo bullarti, altro che spiegazione

!! adesso facciamo pure gli sboroni

Tarm@ · 01-05-2005, 19:53

Quote:

Originariamente inviato da antanio

ora è tutto chiaro anche per Tarm@

è come se antani prematurata alla supercazzora con lo scappellamento a destra o a sinistra a seconda delle preferenze. per il centro di lavoro si intende

E chi ti dice che io non sappia programmare una CNC???

Bellini anche i tappi per i serbatoi...facci una fotina d'insieme...

Bye

Guts · 01-05-2005, 20:11

dai fai un po di foto

antanio · 01-05-2005, 21:56

Quote:

Originariamente inviato da Tarm@

E chi ti dice che io non sappia programmare una CNC???

Bellini anche i tappi per i serbatoi...facci una fotina d'insieme...

Bye

ero sicuro che ci avresti capito quanto me, se invece per te è tutto chiaro allora tolgo il disturbo perchè evidentemente sono troppo indietro per questo thread

G69T · 01-05-2005, 22:57

OK, OK forse ho esagerato con il listato del programma, avrei dovuto commentare riga per riga....

Datemi il tempo di organizzare le nuove immagini dei 2 serbatoi ultimati....

A prestissimo!!!

Tarm@ · 01-05-2005, 23:08

Azz...stavo per spegnere...ma se ci metti poco...ti aspetto!!!

Bye

G69T · 01-05-2005, 23:09

Quote:

Originariamente inviato da Tarm@

E chi ti dice che io non sappia programmare una CNC???

Bellini anche i tappi per i serbatoi...facci una fotina d'insieme...

Bye

Foto d'assieme in arrivo.....

#edit#

Quote:

Originariamente inviato da Tarm@

Azz...stavo per spegnere...ma se ci metti poco...ti aspetto!!!

Bye

Ora le postoooooo

G69T · 01-05-2005, 23:12

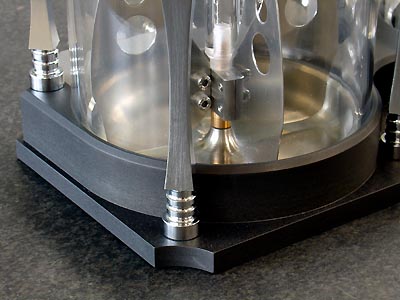

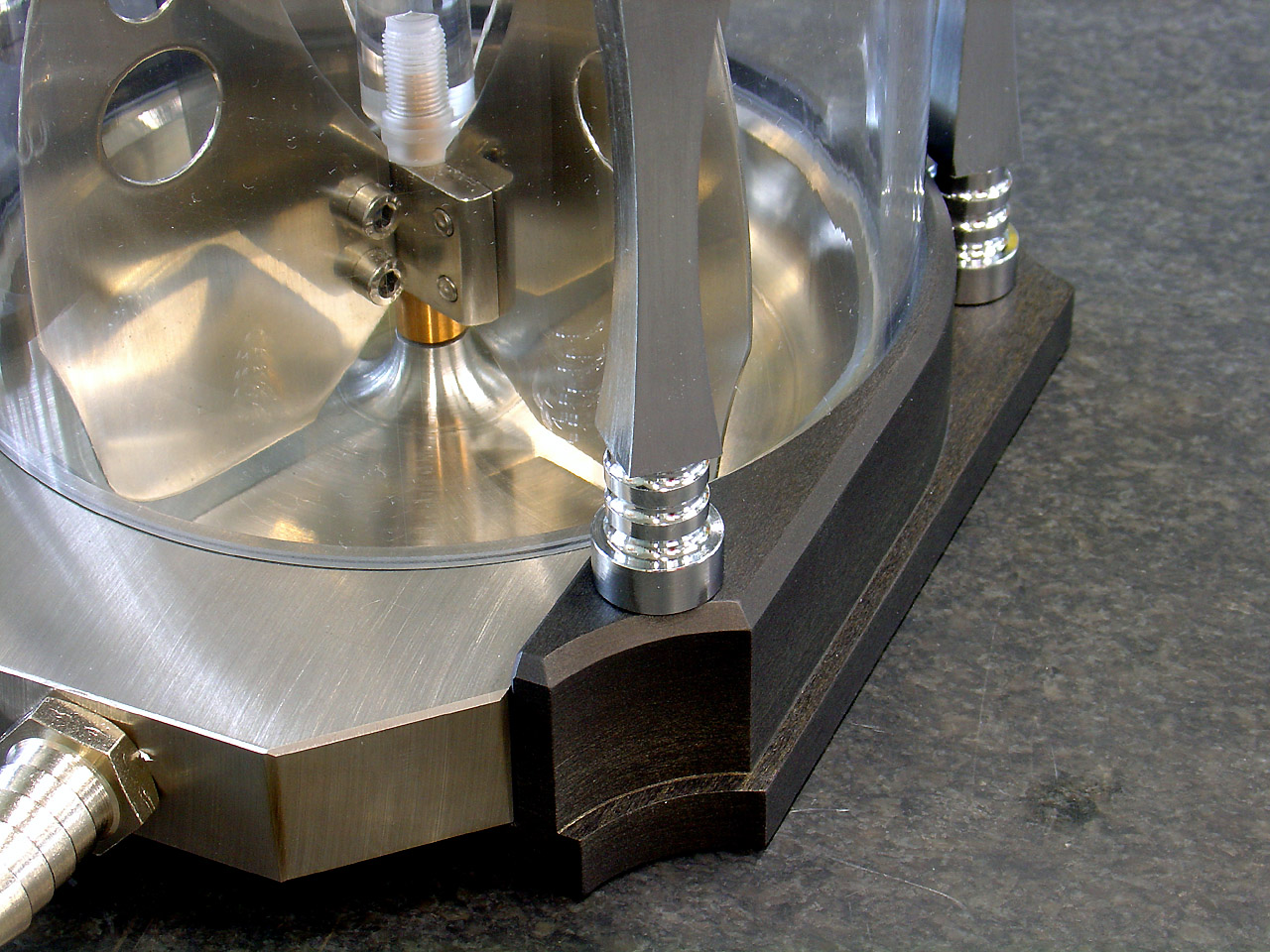

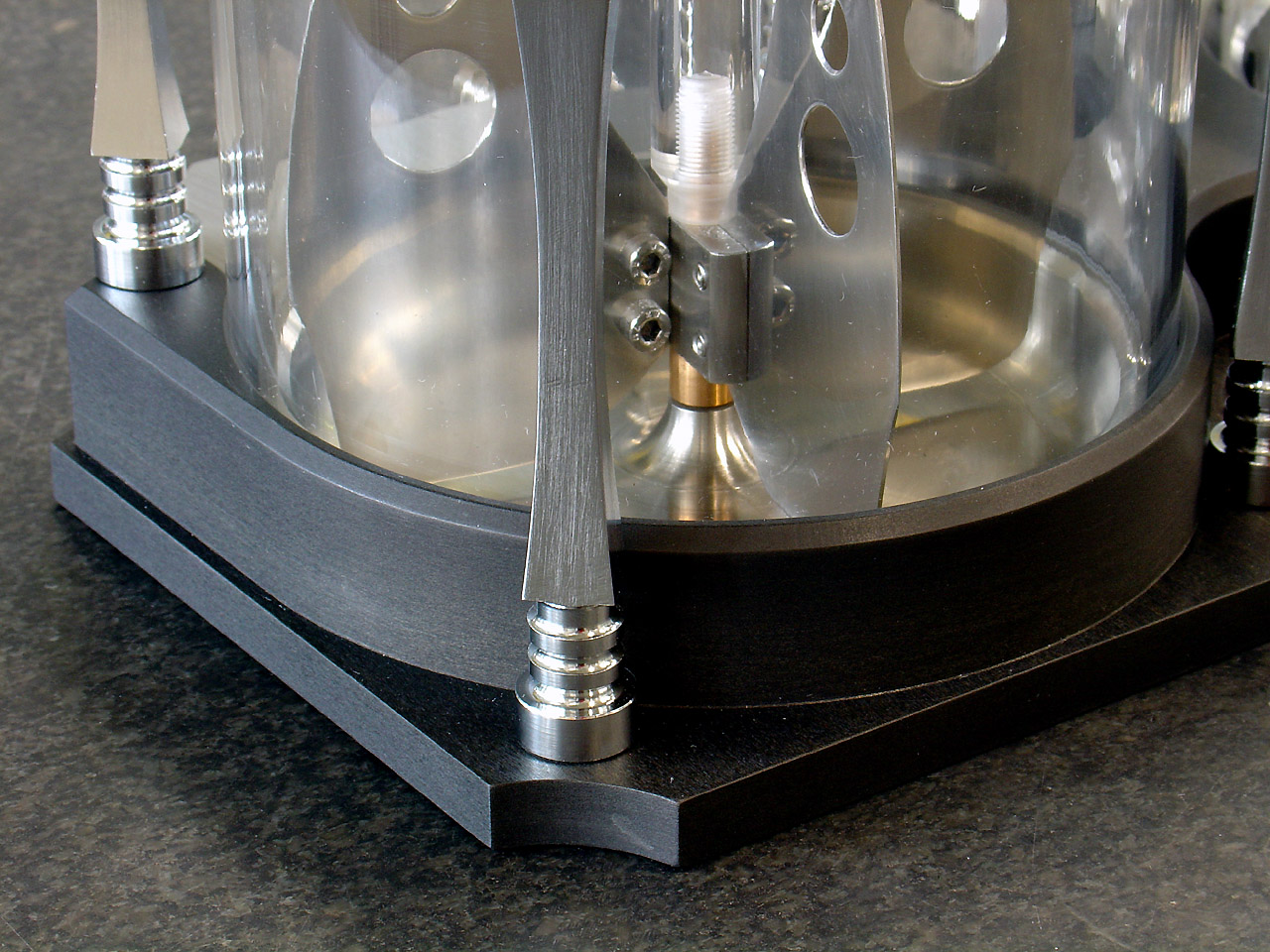

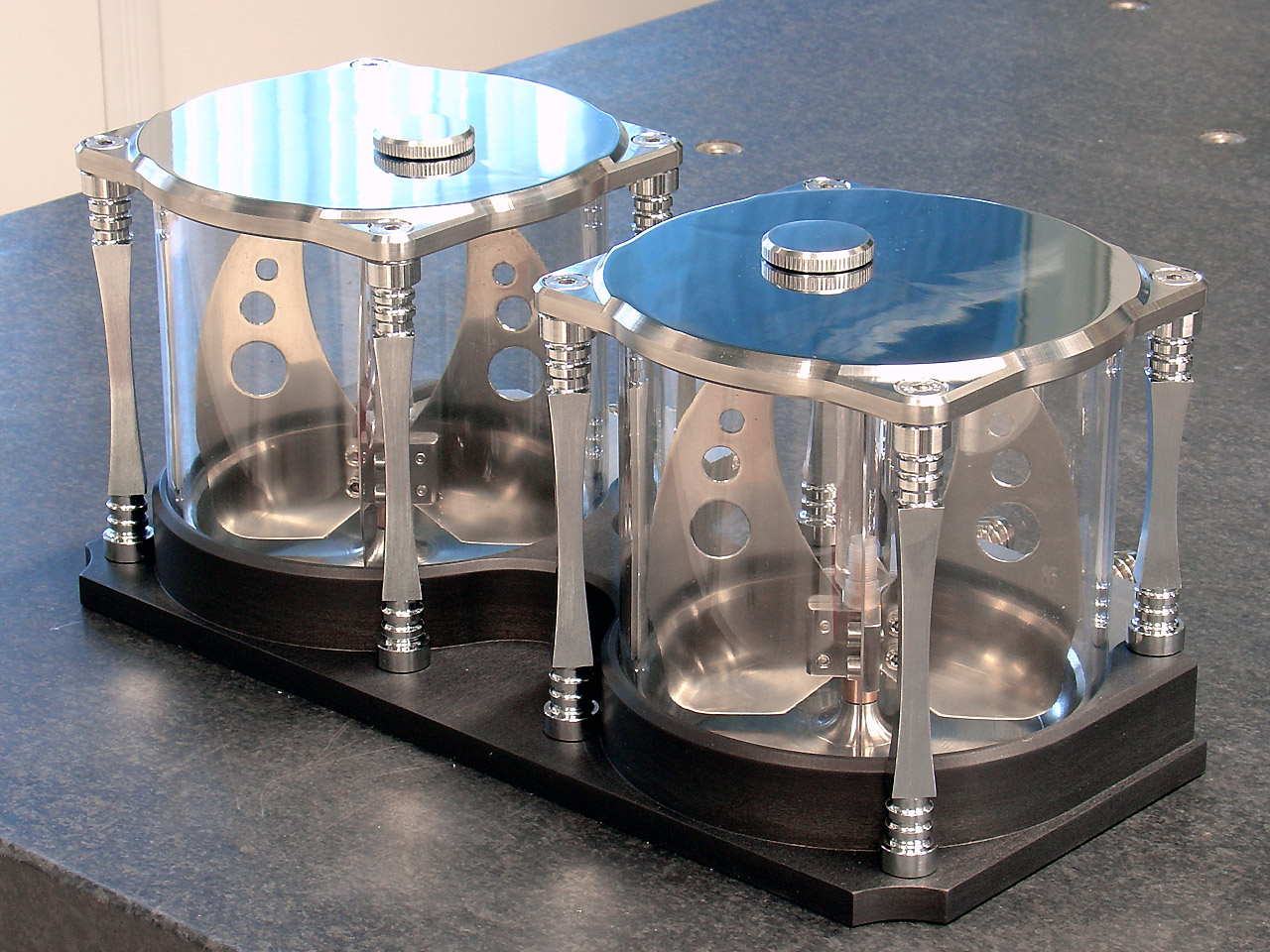

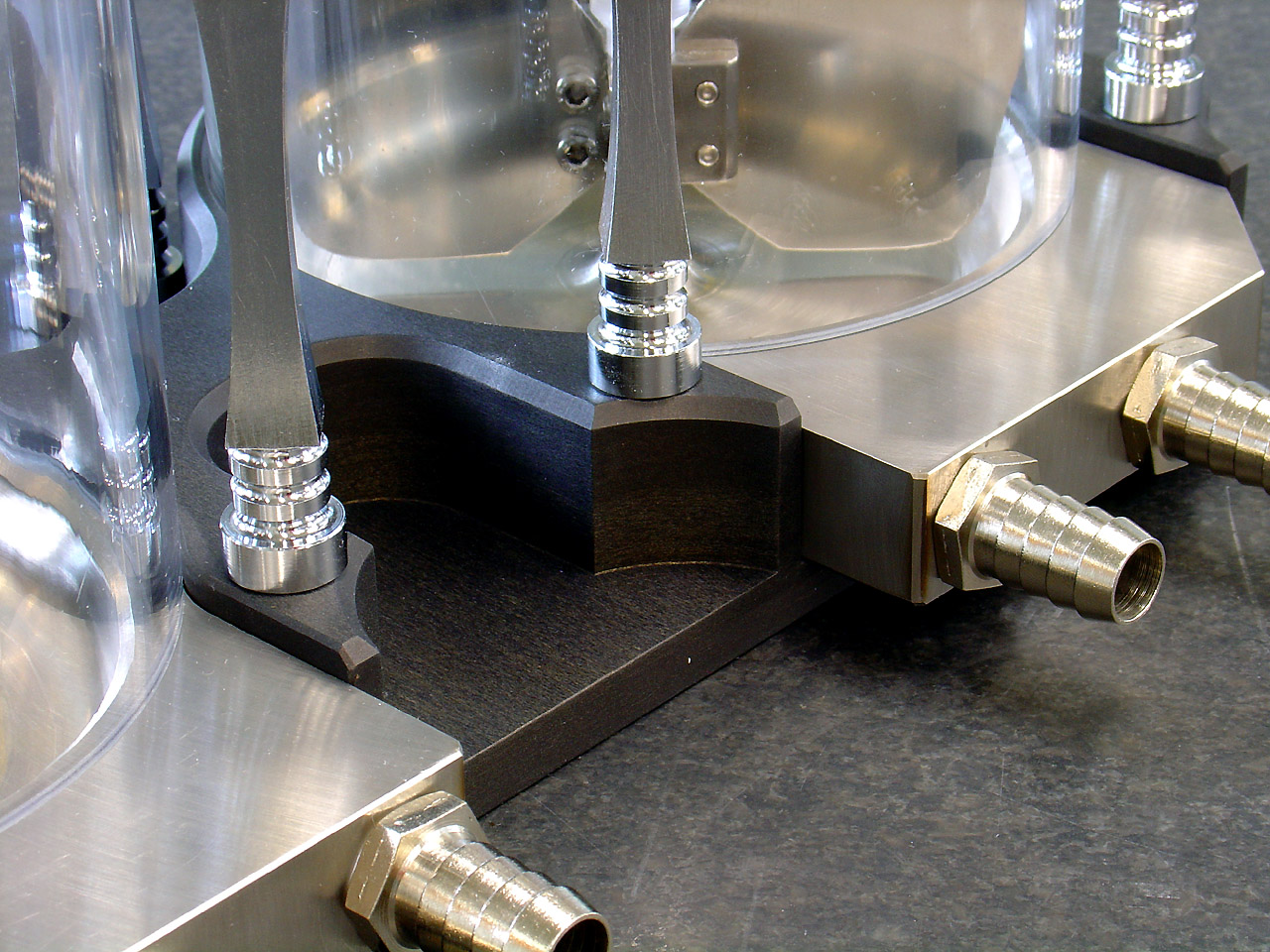

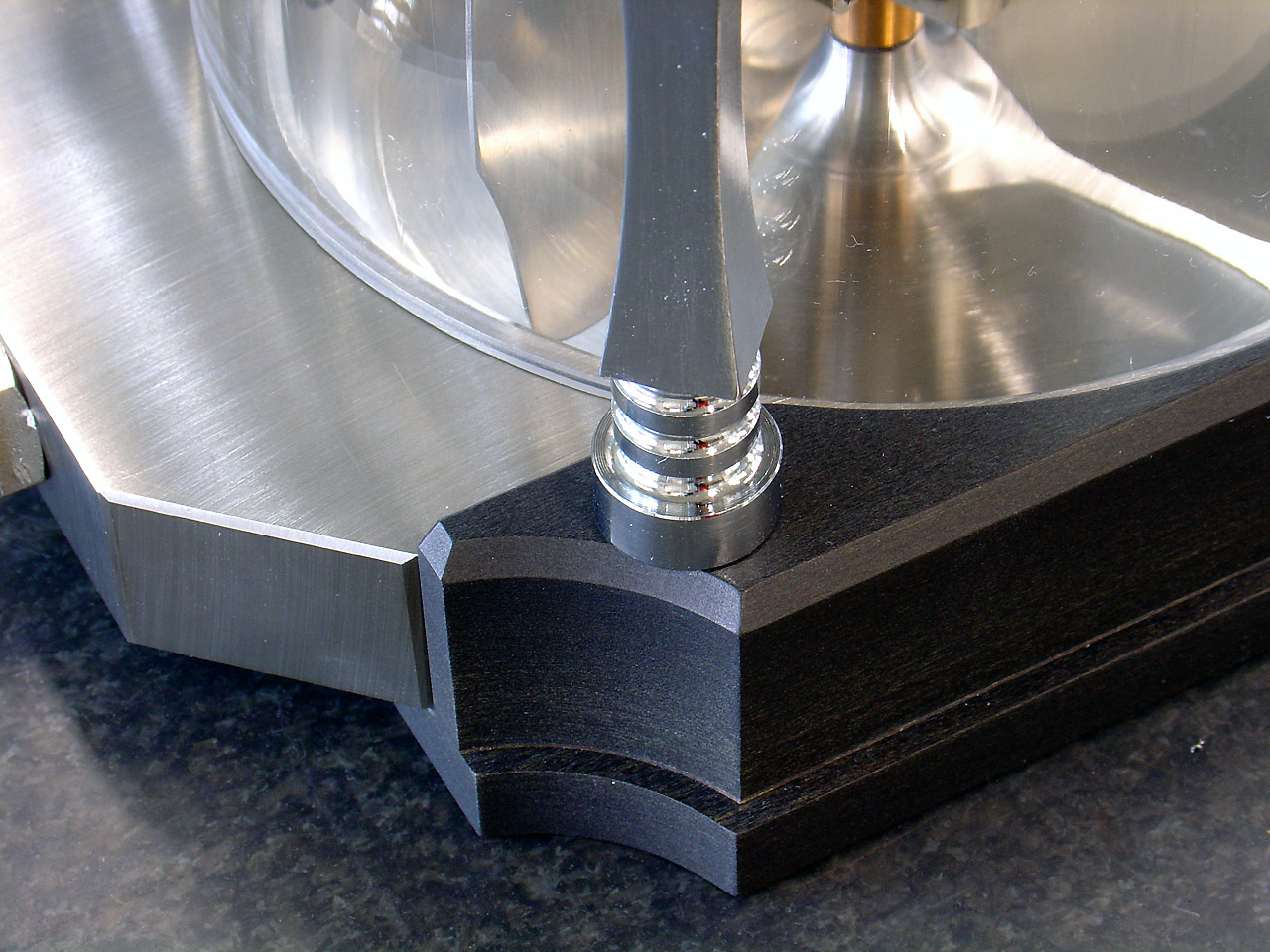

Finalmente completati i due serbatoi!

La base in alluminio è stata anodizzata di colore nero ed ho aggiunto anche i 2 tappi in AISI!
Cosa che non ho detto ma che nelle foto precedenti si vede, è che ho aggiunto un o-ring per ogni tappo per la tenuta sul coperchio.

Zoom

Zoom

Che ve ne pare?

Ciaooo

N3V3RM1ND · 01-05-2005, 23:16

Quell'anodizzato nero non è bello... de più! Grande Gian!

Tarm@ · 01-05-2005, 23:16

Molto, molto, molto belli....

E oltre agli O-Ring, che avevo notato, vedo che hai fatto anodizzare la base dei serbatoi....

Ti porti avanti, eh???

Bye

G69T · 01-05-2005, 23:22

Quote:

Originariamente inviato da N3V3RM1ND

Quell'anodizzato nero non è bello... de più! Grande Gian!

DE PIU'!!!

GRANDE!!!! Grazie Nevermind

Quote:

Originariamente inviato da Tarm@

Molto, molto, molto belli....

E oltre agli O-Ring, che avevo notato, vedo che hai fatto anodizzare la base dei serbatoi....

Ti porti avanti, eh???

Bye

Grazie Tarm@!

Non avevo dubbi sul fatto che avresti notato i due o-ring....hai l'occhio fino è???

Ciaooo
