Supporto Hard Disk in RAME by G69T

G69T · 30-04-2004, 01:08

Finalmente finito e installato sul case il nuovo supporto per gli hard disk

Il supporto è composto da 3 pezzi in rame di spessore 10mm e 1 di diametro 32.
La struttura è assemblata tamite viti ad esagono incassato a testa tonda e svasata.

Zoom

La piastra a sinistra della foto serve come sostegno alle due principali adibite a ospitare i 3 Hard Disk.
Tale piastra è munita di asole per la regolazione di una della due piastre di supporto ai dischi.

Zoom

montaggio della prima piastra tramite viti ad esagono incassato M6 zincate,
la piastra viene fissata e non ha nessuna possibilità di regolazione

Zoom

montaggio della colonna che verrà in seguito fissata alla base del case tramite vite svasata ad esagono incassato da M8 zincata

Zoom

montaggio della seconda piastra tramite 2 viti ad esagono incassato a testa cilindrica.
Le viti sono inserite in un asola che permette una regolazione in distanza dalla prima piastra

Zoom

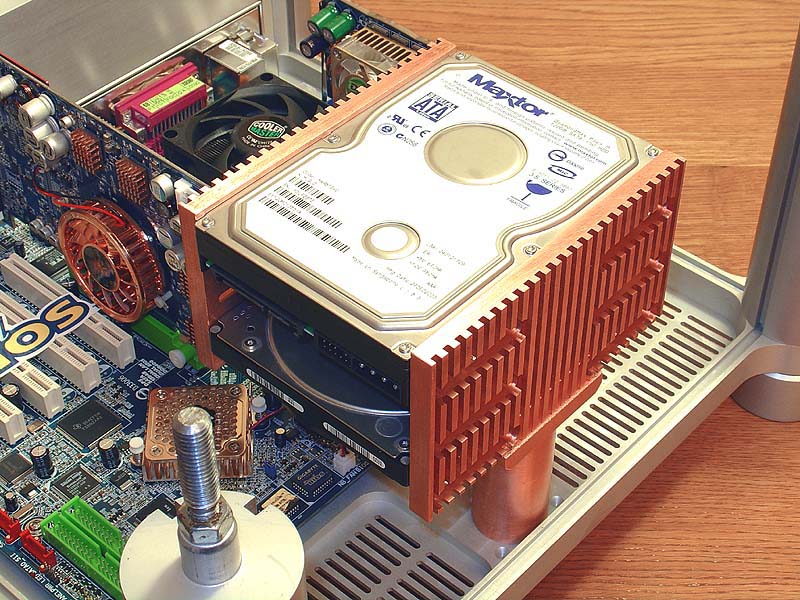

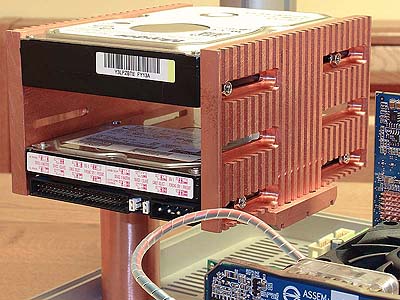

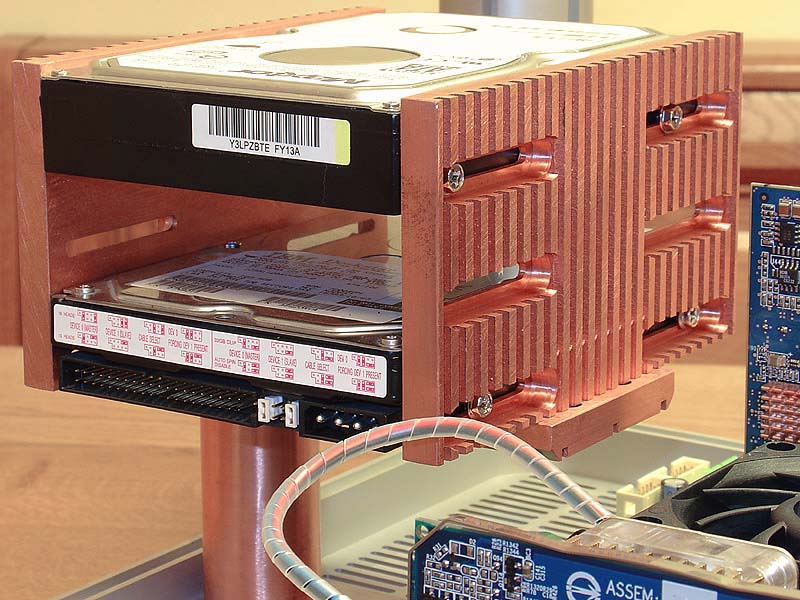

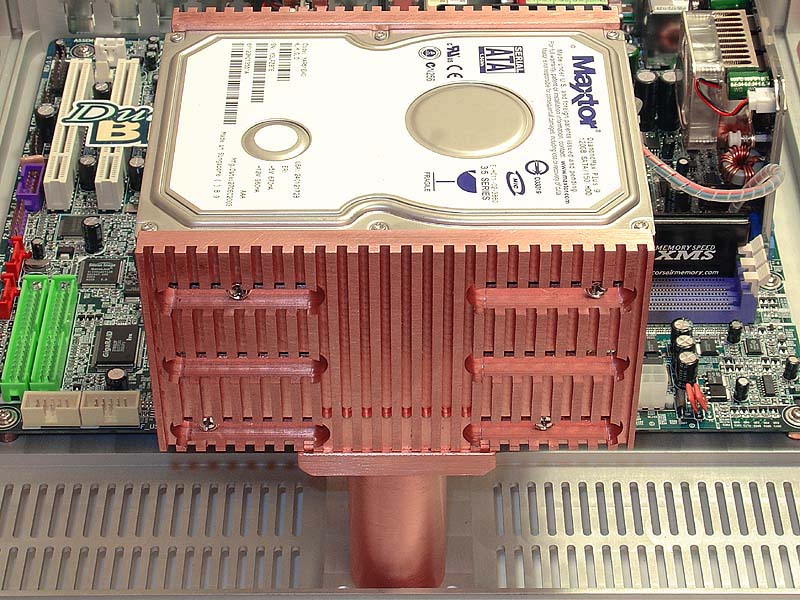

ed infine 3 foto che mostrano il cestello assemblato al case
con 2 Hard disk installat.

Zoom

Zoom

Scopo di questo supporto è sia estetico che funzionale.
Il tutto è stato montato sul G69T Spider's Web in fase di sviluppo.

Ciaooo

Gianluca

P.S. appena possibile farò dei test comparativi di temperatura tra cestelli in Alluminio e Rame

EDIT

Lucidatura

Per questa lavorazione di finitura superficiale ho usato delle spazzole in tessuto montate su una mola da banco e della pasta abrasiva apposita per materiali non ferrosi....

Zoom

Zoom

Supporto verniciato e montato

Dopo aver levigato e lucidato i 4 pezzi che compongono la struttura li ho passati con una vernice trasparente specifica per il rame.

Zoom
