- Waterblock GPU full cover ARTIGIANALE -

[Skyry]

Ciao a tutti ragazzi...

Di sicuro questa discussione vi risulterà interessantre e curiosa....

Ho appena finito di realizzare "fai da te" (con macchine utensili a controllo numerico (CNC)) le piastre full cover per le mie due vga gtx 260 che andrò
ad inserire in un nuovo pc con raffreddamento a liquido.
Ho smontato una delle due vga per eseguire i vari rilievi che mi hanno permesso di stendere alcuni elaborati grafici da cui partire per la lavorazione delle
piastre.

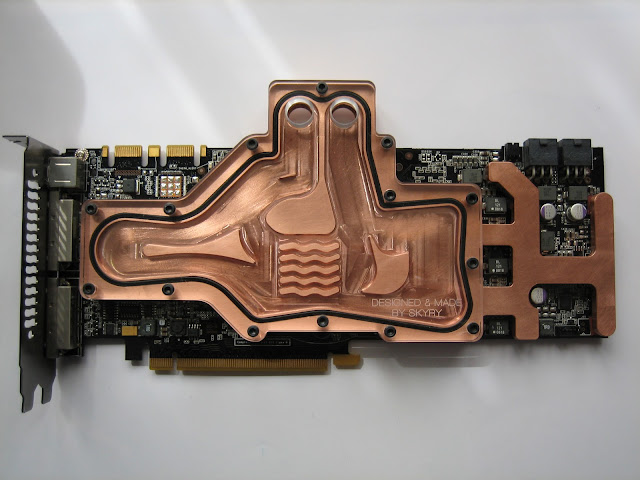

Il risultato finale è questo:



Ieri mattina mi cimento nell'installazione della piastra sulla scheda e quindi della scheda nel pc per un test di funzionamento (dopo le varie strapazzate...) senza liquido....

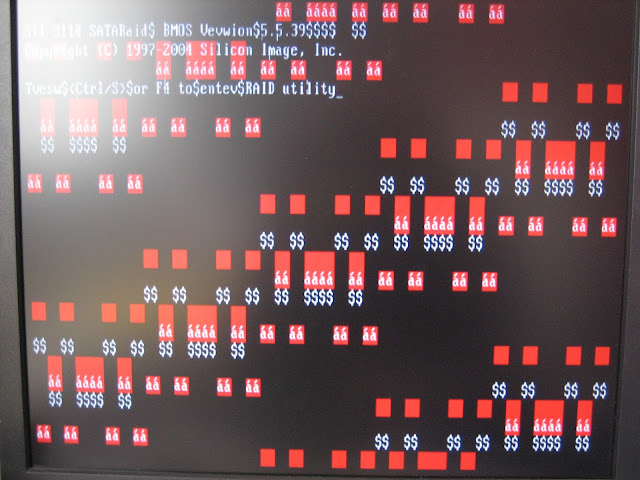

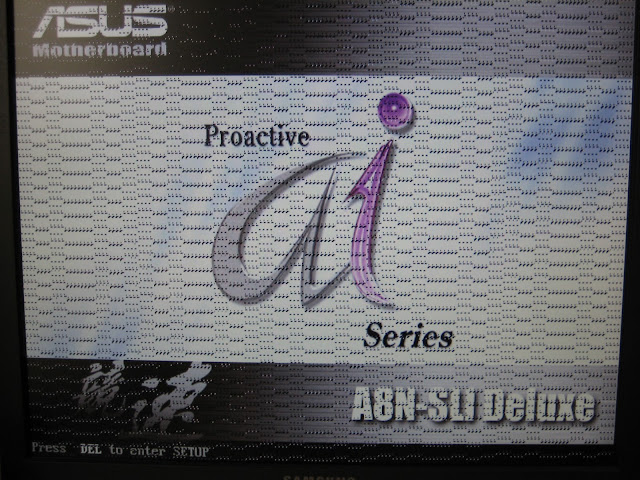

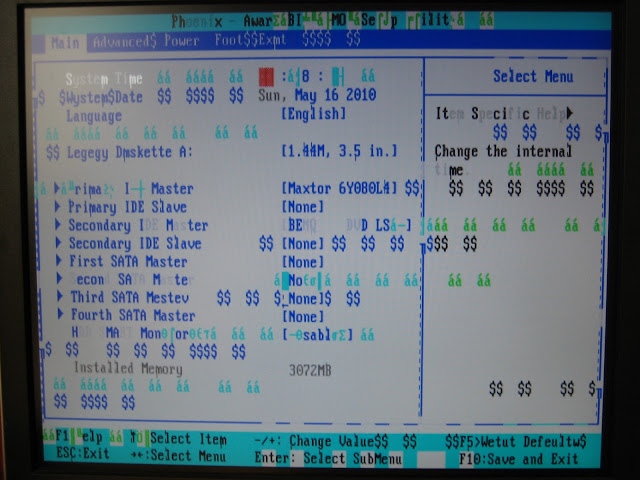

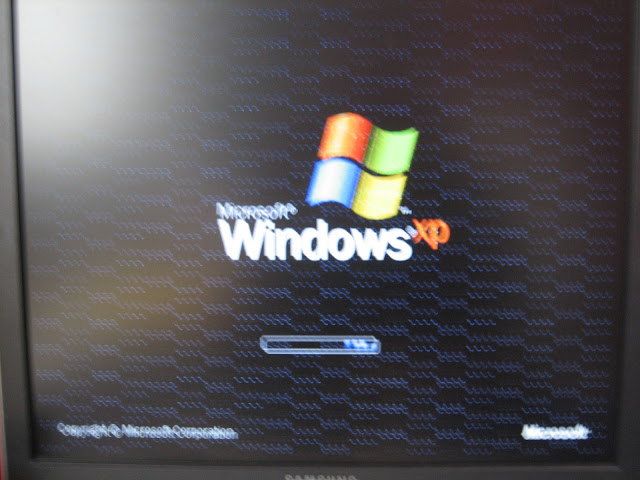

SORPRESA...la scheda funziona ma a schermo ho questi difetti:








Scusate la tremarella...

La prima cosa che mi è venuta in mente è stata un problema driver visto che avevo installato l'altra gtx che è di una diversa marca. Quindi MOLTO SCETTICAMENTE sono andato su gestione risorse e infatti non mi da il punto interrogativo, ma esclamativo, e mi dice che è

"impossibile avviare la periferica. Codice 10"

Ho comunque provato a disinstallare i driver, riavviare e reinstallarli ma non è cambiato nulla!

Premetto un paio di cose;
1- per eseguire dei rilievi e quindi delle misurazioni di precisione mi sono affidato ad un calibro metallico centesimale di precisione, e che ho dovuto necessariamente, in alcuni casi, appoggiarmi alle componenti per eseguire una misurazione di qualità;
2- ho sempre prestato la massima attenzione al trattamento della scheda durante ogni fase;

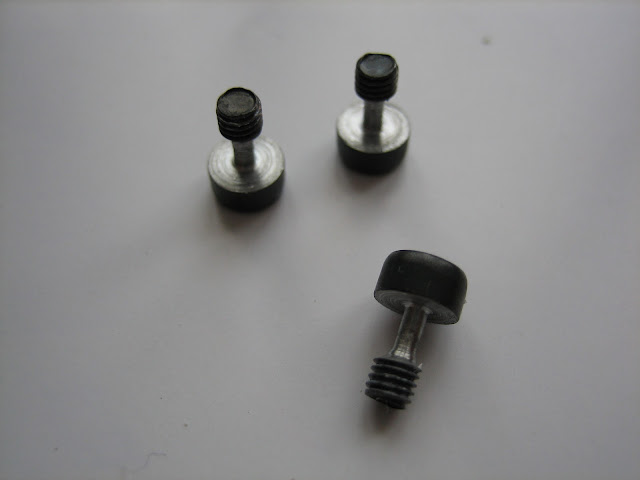

3- ho dovuto eseguire l'allargamento dei fori di tenuta del dissipatore da 2,6/3,00 mm a 3,5, questo a comportato l'eliminazione della bussola in rame inserita nei fori stessi ma non l'intaccamento delle piste circostanti.

Questo ultimo punto mi da maggiormente da pensare ma....booo.

SECONDO VOI????

[F1R3BL4D3]

Hai ancora il dissipatore originale? Se si potresti provare a rimontarlo e vedere se ti succede ancora. Potrebbe essere qualche problema di contatto, flessione del PCB o altro che potrebbe coinvolgere le memorie. Hai messo il pad sui chip?

[Skyry]

Grazie per la celere risposta...

Certo, ho tutto ancora...
Sulla GPU ho steso la pasta termica mente sugli altri componenti ho sistemato il termo pad da un millimetro...
Per quanto riguarda il problema di flessione, bhe io ci sono stato attento, e le viti non sono chiuse all'inverosimile, ma comunque il pcb leggermente flette alle due estremità, credi possa dipendere da questo?
Sto monitorando ora la temperatura e rimane sui 45/50° C a seconda del carico, chiaramente senza liquido...

Aggiungo che ho avviato in modalità provvisoria e su gestione risorse il punto esclamativo non c'è più...

[F1R3BL4D3]

Gli artefatti rimangono?

[red.hell]

non sottovalutare il problema di flessione, ho avuto lo stesso problema con la mia fidata ati 9800pro quando ho cambiato dissipatore

rimonta il dissipatore originale e controlla

[dario-vnc]

Secondo me hai Fatto molto danno può essere che sono le memorie...

[microcip]

uno o più banchi di gddr andati
Ad ogni modo, problemi a parte il blocco è decisamente ben fatto, sarei curioso di vedere il worklog è lo studio dei flussi se ne hai uno!

[Skyry]

Ciao ragazzi, grazie per le risposte e scusate l'assenza...

Originariamente inviato da F1R3BL4D3

Gli artefatti rimangono?

Si rimangono, ho disinstallato i driver in modalità provvisoria, riavviato, installato e riavviato ma niente da fare, tutto come prima...

Originariamente inviato da red.hell

non sottovalutare il problema di flessione, ho avuto lo stesso problema con la mia fidata ati 9800pro quando ho cambiato dissipatore

rimonta il dissipatore originale e controlla

Ho allentato tutte le viti, ora ti posso assicurare che non flette più, ma il problema non si è risolto.
Ora provo a reinstallare il dissipatore originale...

Originariamente inviato da dario-vnc

Secondo me hai Fatto molto danno può essere che sono le memorie...

Bhe...me ne sono accordo...ma il mio problema è: DI CHE DANNO SI TRATTA? E LA CAUSA?

Originariamente inviato da microcip

uno o più banchi di gddr andati
Ad ogni modo, problemi a parte il blocco è decisamente ben fatto, sarei curioso di vedere il worklog è lo studio dei flussi se ne hai uno!

Ti ringrazio, mi fa piacere, pensavo di creare un thread apposta per postare un pò il lavoro che ho fatto ma poi si è presentato sto problema...
Tu mi dici che si tratta delle memorie...Secondo te quale può essere stata la causa del danno?
Chiaramente la scheda è stata un pò "strapazzata"....nel senso che ho dovuto maneggiarla e visitarla sopra e sotto anche se con i dovuti modi...

[The_Black_Doctor]

Potrebbe anche essere un problema di contatto della piastra di rame con qualche componente, di sicuro gli artefatti video sono dovuti alle memorie, controlla di aver messo correttamente i pad termici, oppure mi sa ke hai danneggiato qualche chip..

[Skyry]

Un problema di contatto lo escluderei perché ho prestato molta attenzione a questo aspetto fin da subito. Inoltre ho ritagliato il termo pad abbondante in modo che coprisse interamente tutta la superficie dei chip, anche se la piastra non potrebbe mai appoggiare direttamente su di loro, in quanto rimane dello spazio per l'interposizione del pad termico.

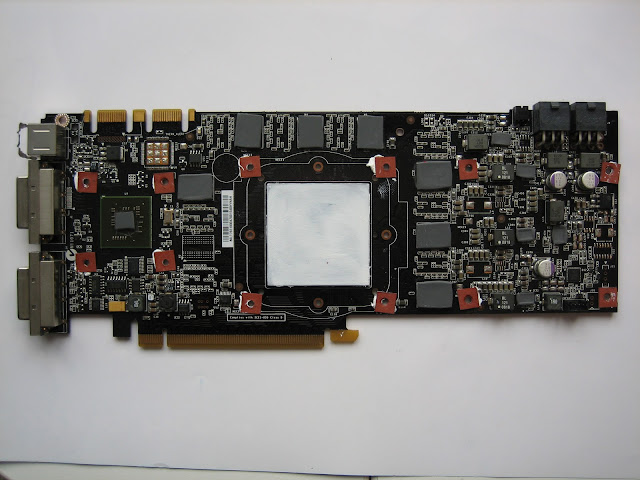

Ho poi interposto, come da foto, dei quadratini di cartone pressato isolante da 6 decimi tra rame e pcb che fungono anche da spessore, per evitare appunto problemi di pressione.

Ah quasi dimenticavo...ho appena rimontato il dissipatore originale...nulla è cambiato!

[streetracerHCI]

io leverei la pasta che fra l'altro è inutile e potrebbe causare casini da sotto tutti i mini pad rossi quadrati..
cercherei di isolare in altro modo.. ma poi li la pasta non serve. pulisci bene il tutto.
Domanda: ma non potevi modificare la piastra o le o trovare delle viti adatte senza andare a fare l'operazione rischiosa di allargamento?
chi sa che non sia proprio quello il motivo dei tuoi problemi

[Skyry]

Originariamente inviato da streetracerHCI

io leverei la pasta che fra l'altro è inutile e potrebbe causare casini da sotto tutti i mini pad rossi quadrati..
cercherei di isolare in altro modo.. ma poi li la pasta non serve. pulisci bene il tutto.

Allora, hai ragione non serve a niente, l'ho messa per fare in modo che i quadratini di cartone non si muovessero mentre montavo la piastra...
L'idea originaria era quella di realizzare delle piccole rondelle di teflhon da interporre, che fungessero sia da spessori che da isolanti, ma purtroppo sono sprovvisto del materiale...

Originariamente inviato da streetracerHCI

Domanda: ma non potevi modificare la piastra o le o trovare delle viti adatte senza andare a fare l'operazione rischiosa di allargamento?

Anche qui hai ragione...ci ho pensato solo dopo che avrei potuto fare in questo modo...



ma ormai è fatta...
Ora provo a darle una ripulita dalla pasta sotto gli spessori, ma sinceramente non credo cambierà molto...

Originariamente inviato da streetracerHCI

chi sa che non sia proprio quello il motivo dei tuoi problemi

Mi sa mi sa.......

[streetracerHCI]

perchè per il resto il WB è fantastico
se il tutto va male non ti resta che modificare la piastra e provare con un'altra VGA

[hotak]

di solito quel tipo di artefatti dipendono dalle ram.. puo darsi che nel prendere le misure tu abbia danneggiato in un qualche modo un chip, anche perchè se nell'allargare i fori sei sicuro di non aver toccato le piste mi pare strano possa dipendere da quelli... comunque, purtroppo, penso che per la scheda non ci sia più nulla da fare

[Skyry]

Originariamente inviato da streetracerHCI

perchè per il resto il WB è fantastico
se il tutto va male non ti resta che modificare la piastra e provare con un'altra VGA

Ti ringrazio...
In che senso modificare? Secondo te è la piastra che ha causato il problema?

Originariamente inviato da hotak

di solito quel tipo di artefatti dipendono dalle ram.. puo darsi che nel prendere le misure tu abbia danneggiato in un qualche modo un chip, anche perchè se nell'allargare i fori sei sicuro di non aver toccato le piste mi pare strano possa dipendere da quelli... comunque, purtroppo, penso che per la scheda non ci sia più nulla da fare

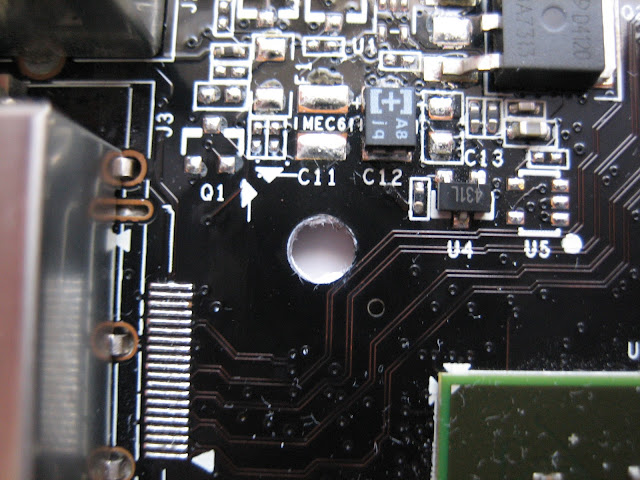

Bhe, ci sono due fori con delle piste molto vicine che possono creare sospetti...





Mentre gli altri sono tutti liberi più o meno come questo...



Comunque osservandoli bene sotto la lente, le piste seppur estremamente vicine, non sembrano essere intaccate....

[latilou85]

gran bel lavoro, peccato aver danneggiato irrimediabilmente la vga da quanto vedo negli screen, se e in garanzia prova a rimontare il tutto e vedere se ti passa in rma. io spingendo una 4850 ho fuso un condensatore sul pcb e me l'hanno cambiata.

tentar non nuoce.

[F1R3BL4D3]

Considera che non ci sono solo quelle piste che vedi lì, potresti averne toccate altre interne al PCB.

[OIBAF]

oltre a porovare con il tester i collegamenti sugli strati a cui hai accesso se l'altra alternativa per la scheda è quella di esser buttata via allora prova a fare un rehot sui chip della memoria.

Con il piegamento della scheda potresti aver creato delle microcrepe sui pin delle memorie SMD o addirittura sull GPU. Su alcuni portatili problemi di quel tipo si risolveveano facendo il rehot del chip grafico ad esempio, sull'xbox 360 invece facendo il reballing totale del chip.

Devi trovare qualcuno con una stazione saldante con pistola ad aria calda, con un po di alcol isopropilico nn dovesti superare temperature dell'aria di 300-350 gradi per provare a fare il rehot.

buona fortuna

[Skyry]

Originariamente inviato da latilou85

gran bel lavoro, peccato aver danneggiato irrimediabilmente la vga da quanto vedo negli screen, se e in garanzia prova a rimontare il tutto e vedere se ti passa in rma. io spingendo una 4850 ho fuso un condensatore sul pcb e me l'hanno cambiata.

tentar non nuoce.

Ti ringrazio, peccato si...
La scheda è fuori garanzia ormai anche se non credo che dopo aver visto dei fori del genere me la farebbero passare...

Originariamente inviato da F1R3BL4D3

Considera che non ci sono solo quelle piste che vedi lì, potresti averne toccate altre interne al PCB.

Certo certo....ma essendo stato sempre piuttosto attento e cauto su tutto, l'unica bravata è appunto quella dei fori....

Originariamente inviato da OIBAF

oltre a porovare con il tester i collegamenti sugli strati a cui hai accesso se l'altra alternativa per la scheda è quella di esser buttata via allora prova a fare un rehot sui chip della memoria.

Con il piegamento della scheda potresti aver creato delle microcrepe sui pin delle memorie SMD o addirittura sull GPU. Su alcuni portatili problemi di quel tipo si risolveveano facendo il rehot del chip grafico ad esempio, sull'xbox 360 invece facendo il reballing totale del chip.

Devi trovare qualcuno con una stazione saldante con pistola ad aria calda, con un po di alcol isopropilico nn dovesti superare temperature dell'aria di 300-350 gradi per provare a fare il rehot.

buona fortuna

Con il rehot in pratica andrei a rifondere lo stagno e a risaldare le eventuali micro crepe che si sono create, ho capito bene?

Ah , sia chiara una cosa ragazzi, ok che la scheda si è leggermente flessa, ma non l'ho mica fatta diventare una banana...
Diciamo che su una lunghezza di 30 cm avrà fatto una flessione di mezzo millimetro alle due estremità, perché negli ancoraggi centrali le viti erano praticamente quasi solo appoggiate...

[Skyry]

Mi sono dimenticato di scrivere prima...

Mi dispiace aver danneggiato la vga, ma mi dispiacerebbe ancora di più aver buttato via una tal mole di lavoro...
Il parere che vorrei avere è se secondo voi il problema è appunto dovuto a mia negligenza oppure al waterblock...
Perché nel primo caso mi faccio un mea culpa e procedo con la seconda vga, mentre nel secondo, anche se mi sembra strano....sono costretto a lasciar perdere tutto con grandissimo giramento di p***e!
