Un sistema di raffreddamento performante e piccolissimo.

[sestuplacoda]

Salve,
scrivo su questo forum dopo una bella discussione svoltasi nel forum delle configurazioni pc, esattamente qui.

Vi espongo in forma di elenco la mia situazione, magari saprete essermi d'aiuto:
1. Ho un case in plastica, 40cm x 20cm, alto poco più di 3,5cm.
In realtà, l'altezza di 3,5cm copre una superficie di 40cm x 12cm; superati i 12cm, l'altezza va gradualmente a 0.

2. Volendo realizzarvi un pc performante, voglio impiegare tale configurazione:
- Asus H81T/CSM
- Intel Core i5-5675C, Quad Core, 3.10GHz, 4MB, LGA1150
- Scheda grafica integrata Iris Pro 6200
- RAM DDR3 Crucial Ballistix Sport 1600MHz (2x8GB) 16GB CL9 1,5V
- SSD Crucial MX200 250GB 2.5" Lettura 555MB/s Scrittura 500MB/s SATA3
- Hard Disk Interno 2.5" HGST 7K1000 1TB 32MB SATA3 1TB
Tenendo presente che provvederò a configurare il tutto per avere una prolunga pci-e che porti ad una scheda grafica tenuta all'esterno del case (che non prevedo al momento di acquistare).

3. L'alimentazione sarà DC esterna e fino a 19v, trattandosi di una thin-itx, dunque un surriscaldamento in meno.

Problema: vorrei tenere il mio sistema nel gelo (eufemismo);
date le piccole proporzioni, come posso fare?

Pensavo di impiegare un dissipatore Zalman CNPS2X, piccolissimo e funzionale, ma il preziosissimo compagno di forum che mi ha assistito mi ha informato che non avrei ciò che desidero.

Dunque, come posso surgelare questa mia futura macchinetta del cuore in così poco spazio? Posso aiutare il piccolissimo dissipatore Zalman in qualche modo? :})

[dark_edo]

Dato il case molto particolare, non è facile aiutarti con precisione.

Il Noctua NH-L9i è alto 37 con la ventola. Se riuscissi a farlo entrare sarebbe una buona soluzione (sicuramente migliore dello Zalman). Dovresti valutare se si riesce a far coincidere la ventola con una zona del case che puoi tagliare, in modo da tenere la ventola a filo con il profilo esterno del case. Anche se dovesse sporgere di alcuni millimetri, potrebbe sembrare qualcosa di voluto.

Un'ultima spiaggia sarebbe tagliare in altezza il dissipatore originale tanto quanto necessario a far entrare nel case una ventola slim.

Ma tutto dipende dal case, perché la ventola deve pescare aria e deve avere quindi spazio. Hai una superficie abbastanza grande da tagliare per ospitare una ventola?


Il top sarebbe farsi un sistema di raffreddamento su misura, lavorando delle heatpipe per portare il calore in una zona più spaziosa. Ma... non la vedo così semplice. Sai saldare? (non i fili elettrici...)

[sestuplacoda]

Originariamente inviato da dark_edo

Dato il case molto particolare, non è facile aiutarti con precisione.

Sì hai molto ragione. Finora ciò che ho descritto entrerà perfettamente; il Noctua invece richiede un taglio del case, occupando tutto lo spazio disponibile.

Il Noctua NH-L9i è alto 37 con la ventola. Se riuscissi a farlo entrare sarebbe una buona soluzione (sicuramente migliore dello Zalman). Dovresti valutare se si riesce a far coincidere la ventola con una zona del case che puoi tagliare.

Fattibile, la zona da tagliare ci sarebbe, ma vorrei poterlo evitare per lasciare il tutto più integro e solido possibile.

Un'ultima spiaggia sarebbe tagliare in altezza il dissipatore originale tanto quanto necessario a far entrare nel case una ventola slim.

Dissipatore originale? Cosa intendi? Qui c'è un'immagine della scheda:

Ma tutto dipende dal case, perché la ventola deve pescare aria e deve avere quindi spazio.

Di spazio all'interno ne ho e di fori e fessure pure (immagino ciò non aiuti e molti vadano tappati).

Il top sarebbe farsi un sistema di raffreddamento su misura, lavorando delle heatpipe per portare il calore in una zona più spaziosa. Ma... non la vedo così semplice. Sai saldare? (non i fili elettrici...)

Penso proprio sia questa la soluzione a cui volevo avvicinarmi. Le heatpipe prevedono l'impiego di liquidi e di saldature su scheda e chip?

So saldare fili elettrici, cosa intendi?

[dark_edo]

Se il Noctua ti entra in altezza (con i suoi 37 mm) e ci sono delle fessure per l'aria in corrispondenza della ventola, non hai bisogno di tagliare nulla. Diverso era il discorso se invece la plastica era tutta chiusa.


Dicevo di tagliare il dissipatore originale che viene fornito con la CPU (ammesso che sia previsto nel bundle in vendita).


Riguardo al saldare, parlavo di saldare e piegare metalli, non si fa con lo stagno e il classico saldatore per hobby. Ma in questo non sono esperto nemmeno io, quindi lascio la palla.
Le heat pipe non richiedono liquido, ma sono dei tubi in rame che trasportano il calore da una zona all'altra (dalla CPU al radiatore). A te serve portare il calore in una zona dove hai spazio.

[sestuplacoda]

Originariamente inviato da dark_edo

Se il Noctua ti entra in altezza (con i suoi 37 mm) e ci sono delle fessure per l'aria in corrispondenza della ventola, non hai bisogno di tagliare nulla. Diverso era il discorso se invece la plastica era tutta chiusa.

Il Noctua prende ahimé tutta l'altezza che ho a disposizione, prendendosi pure lo spazio per la scheda madre.

Dicevo di tagliare il dissipatore originale che viene fornito con la CPU (ammesso che sia previsto nel bundle in vendita).

Nelle specifiche del processore ho letto "Box Fan enclosed: No"; penso si riferisca proprio al dissipatore.

Riguardo al saldare, parlavo di saldare e piegare metalli, non si fa con lo stagno e il classico saldatore per hobby. Ma in questo non sono esperto nemmeno io, quindi lascio la palla.
Le heat pipe non richiedono liquido, ma sono dei tubi in rame che trasportano il calore da una zona all'altra (dalla CPU al radiatore). A te serve portare il calore in una zona dove hai spazio.

Eh, io purtroppo non me ne intendo proprio, ma quello che mi proponi mi sembra finora il sistema più conveniente ed efficace. Così facendo potrei tenere la cpu a temperature polari? :})

[dark_edo]

Mi sa che conviene lasciare stare il discorso sulle heat pipe! Credo sia davvero troppo complicato.


Chissà invece un sistema a liquido (non quelli AIO, come i Corsair), ma realizzato su misura.
Non sono esperto di sistemi a liquido, ma c'è il thread dedicato, nella sezione Case, alimentatori, etc..

[sestuplacoda]

Capisco.

Dunque ad ora non v'è un dissipatore che si sviluppi principalmente in orizzontale che in verticale?
O un conduttore da collegare al dissipatore per aumentarne le capacità dissipanti?

[sestuplacoda]

Ad esempio: come fa un intel nuc i7 NUC5i7RYH con la stessa scheda grafica ad essere così piccolo mantenersi sui 40°?!
Il mio desiderio sarebbe mantenerlo di standard sui 30, se fosse possibile.

http://images.anandtech.com/doci/9166/temp-load.png

[dark_edo]

Negli Intel NUC viene adottato un sistema di raffreddamento simile a quelli dei notebook.

Purtroppo non è possibile vendere questi sistemi in maniera universale, poiché sono progettati ad hoc.

Di dissipatori che si sviluppato in orizzontale ce ne sono molti, ma non così tanto in orizzontale! A te serve praticamente piatto!

[dark_edo]

Mi è venuta in mente un'idea: applicare in qualche modo una ventola per notebook ad un dissipatore normale (tipo il Noctua NH-L9i che è alto 23 mm).

Più o meno così:




Devi solo ingegnarti su come piazzare la ventola.

[sestuplacoda]

Originariamente inviato da dark_edo

Mi è venuta in mente un'idea: applicare in qualche modo una ventola per notebook ad un dissipatore normale (tipo il Noctua NH-L9i che è alto 23 mm).

Più o meno così:




Devi solo ingegnarti su come piazzare la ventola.

Mi sa che è proprio ciò di cui ho bisogno!
Questa soluzione sembra MAGNIFICA!

Certo, non ho idea di come piazzare la ventola nel dissipatore, ma magari posso piazzarla sul coperchio del case! Che ne dici? Di spazio per ventole per portatili ne ho da vendere!

[sestuplacoda]

Potrei persino metterne due e realizzare una dissipazione con ventilazione alare!

[sestuplacoda]

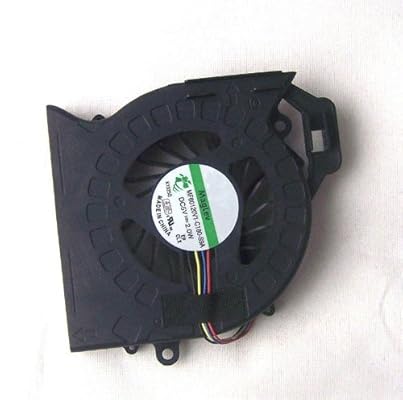

Dici una ventola come questa?

[Chimico_9]

secondo me vuoi l'impossibile
ma seguo interessato
vediamo che ne esce...

[sestuplacoda]

Ciao chimico_9 :})

Se fosse impossibile non esisterebbe la NUC5i7RYH dotata di processore i7.

[Chimico_9]

Spoiler:

ok... mettiamola così : sestuplacoda vs Intel se uno dei due si mette in testa qualcosa, chi sicuramente ne viene a capo ? my opinion e, come già detto, curioso di vedere cosa ne esce

[dark_edo]

Sì, dico una ventola come quella. Le classiche ventole per notebook. Non credo se ne trovino di particolarmente prestanti, quindi una vale l'altra.

Non credo che metterne due sullo stesso dissipatore porti un vantaggio, anzi...

L'importante è che la ventola sia a contatto con il dissipatore, altrimenti si sprecherebbe una notevole quantità di aria.

Una certa importanza la ricopre anche il dissipatore. Meglio che abbia le alette intere per tutta la lunghezza. Ecco, come in questa immagine:



E non così:




Dovresti anche avere dei fori di uscita per l'aria calda, dalla parte opposta alla ventola. Altrimenti si avrebbe un ristagno di calore.

[sestuplacoda]

Originariamente inviato da Chimico_9

per carità, non è su quei piani che la voglio mettere, anche perché le mie competenze sul campo sono oltremodo ridotte, non a caso sono venuto a domandarvi, per lo più con sommo piacere.
Ritengo soltanto che se esiste un mini pc come quello, di conseguenza esisterà un modo per farlo in uno spazio di 40cm x 40cm x 3,5cm pieno di possibilità di ventilazione.

Attualmente siamo fermi alla proposta di dark_evo: aggiungere una (o più?) ventola per portatili al dissipatore. Qualcuno che lo ha già fatto è ne ha riscontrato benefici?

Inviato dal mio HTC Desire 610 utilizzando Tapatalk

[dark_edo]

Solo che effettivamente non so quanto un sistema stile notebook sia migliore dello zalman proposto inizialmente...

[sestuplacoda]

Rispondendo mi ero perso la tua risposta dark_edo!
Ho visto che lo zalmann a livelli di dissipazione non offre granché...
Posso aiutarlo con delle ventole aggiuntive?

Inviato dal mio HTC Desire 610 utilizzando Tapatalk
