Interruttore per ventole fai-da-te?

[El_Cri]

ciao ragazzi, siccome ho una ventolina che mi raffredda il chase che fa un umore impressionante, mi piacerebbe poterla disattivare e riattivare a piacimento...

È una ventola normale da 8mm con led dotata di connettore per la scheda madre. Posseggo anche un mini-switch per poterla disattivare.

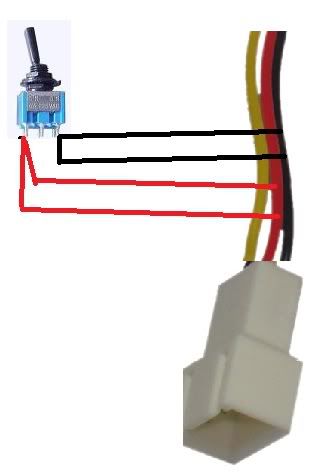

Premetto che io di elettronica capisco molto poco e, da ignorante, chiedo il vostro aiuto... andando a logica lo schema da seguire sarebbe questo



ovvero tagliare il cavo vcc e collegarlo ad uno dei pin dello switch e poi dallo switch far partire un cavo che va al connettore della scheda madre, e cosi anche per la ground... è giusto?

[nicolait]

No.
Per prima cosa se vuoi alimentare la ventola normalmente a 12 v devi usare il cavo giallo e non il rosso.
Fai così: collega il - della ventola ad uno dei 2 cavi neri.
Collega il + della ventola ad un cavo giallo. Questo collegamento lo interrompi tagliando il filo e colleghi i 2 cai al terminale centrale dell'interrutore e ad uno degli altri 2 a tua scelta.
Nell'interrutore 1 piedino ti resta libero (se tu lo usassi come deviatore invece li useresti tutti e 3).

[El_Cri]

Originariamente inviato da nicolait

No.
Per prima cosa se vuoi alimentare la ventola normalmente a 12 v devi usare il cavo giallo e non il rosso.
Fai così: collega il - della ventola ad uno dei 2 cavi neri.
Collega il + della ventola ad un cavo giallo. Questo collegamento lo interrompi tagliando il filo e colleghi i 2 cai al terminale centrale dell'interrutore e ad uno degli altri 2 a tua scelta.
Nell'interrutore 1 piedino ti resta libero (se tu lo usassi come deviatore invece li useresti tutti e 3).

cioè, in pratica è il cavo giallo che porta corrente, giusto? non il rosso...
ma per il resto è giusto lo schemino? (scusa sono veramente ignorante...)

per intenderci... dalla ventola, interrompo il cavo nero e lo prolungo a uno dei pin dello switch (spero sia indifferente)
e, sempre dalla ventola, interrompo e prolungo il cavo giallo ad un altro pin...
il cavo rosso della ventola lo lascio collegato normalmente alla scheda madre?

[nicolait]

Originariamente inviato da El_Cri

cioè, in pratica è il cavo giallo che porta corrente, giusto? non il rosso...

No, entrambi portano corrente: il giallo 12 v, il rosso 5 v.

Originariamente inviato da El_Cri

ma per il resto è giusto lo schemino? (scusa sono veramente ignorante...)

No, è sbagliato, te l'ho scritto e spiegato nel post precedente.

Originariamente inviato da El_Cri

per intenderci... dalla ventola, interrompo il cavo nero e lo prolungo a uno dei pin dello switch (spero sia indifferente)

Abbi pazienza, hai letto cosa ti ho scritto sopra ?
Il cavo nero lo devi collegare direttamente alla ventola, non all'interrutore

Originariamente inviato da El_Cri

e, sempre dalla ventola, interrompo e prolungo il cavo giallo ad un altro pin...
il cavo rosso della ventola lo lascio collegato normalmente alla scheda madre?

I colori dei cavi delle ventole non sono standard, per cui non puoi parlare di rosso o di giallo.
Il positivo della ventola lo colleghi all'interrutore e poi al cavo giallo del molex (come ti ho scritto sopra).

Il cavo tachimetrico lo colleghi alla mb se ti fà comodo farlo, ma puoi anche lasciarlo scollegato.

[Dumah Brazorf]

Se prende corrente dalla scheda madre perchè glielo vuoi far collegare direttamente all'alimentatore?
Che tagli il filo rosso della ventola e colleghi i 2 capi all'interruttore (uno capo al pin centrale, l'altro è indifferente)

[nicolait]

Originariamente inviato da Dumah Brazorf

Se prende corrente dalla scheda madre perchè glielo vuoi far collegare direttamente all'alimentatore?
Che tagli il filo rosso della ventola e colleghi i 2 capi all'interruttore (uno capo al pin centrale, l'altro è indifferente)

Perchè lui nel post iniziale ha disegnato un connettore a cui collegarsi, quindi ho proseguito da lì.

[El_Cri]

ragazzi vi ringrazio ma ho risolto cosi.... dalla ventolina ho staccato il cavo nero che ho collegato allo switch e ora va da dio grazie cmq!

[tropicana]

Originariamente inviato da nicolait

No.
Per prima cosa se vuoi alimentare la ventola normalmente a 12 v devi usare il cavo giallo e non il rosso.
Fai così: collega il - della ventola ad uno dei 2 cavi neri.
Collega il + della ventola ad un cavo giallo. Questo collegamento lo interrompi tagliando il filo e colleghi i 2 cai al terminale centrale dell'interrutore e ad uno degli altri 2 a tua scelta.
Nell'interrutore 1 piedino ti resta libero (se tu lo usassi come deviatore invece li useresti tutti e 3).

Tu fai confusione con i connettori a 4PIN MOLEX dell'alimentatore che hanno:

- GIALLO = +12V
- NERO1* = GND +12V
- NERO2* = GND +5V
- ROSSO = +5V

* Distinzione solo di forma, in realtà sono entrambi una semplice GND.

Quello in foto è il CONNETTORE 3PIN delle ventole in cui i colori indicano:

- ROSSO = +12V
- NERO = GND
- GIALLO = sensore tachimetrico

La ventola è un utilizzatore NC (normalmente chiuso) cioè non appena lo colleghi PARTE, quindi per evitare questo è necessario interrompere uno dei due fili che permettono l'alimentazione, cioè ROSSO e NERO.



E' sempre meglio interrompere il filo che porta la corrente, in questo caso la +12 e quindi il ROSSO, ma visto che ormai hai già fatto sul nero diciamo che "va bene lo stesso", tanto l'effetto finale è il medesimo.

[nicolait]

Originariamente inviato da tropicana

Tu fai confusione con i connettori a 4PIN MOLEX dell'alimentatore che hanno:

- GIALLO = +12V
- NERO1* = GND +12V
- NERO2* = GND +5V
- ROSSO = +5V

* Distinzione solo di forma, in realtà sono entrambi una semplice GND.

Certo, come ho scritto mi riferivo a un molex nel citare i colori.

Originariamente inviato da tropicana

Quello in foto è il CONNETTORE 3PIN delle ventole in cui i colori indicano:

- ROSSO = +12V
- NERO = GND
- GIALLO = sensore tachimetrico

Giusto, però non và bene generalizzare.
Mentre gli standard atx dicono di che colore devono essere i fili elettrici, la loro posizione nei connettori, che tensione ci gira, per le ventole non c'è standard.

Ho visto ventole col rosso positivo, come col giallo positivo, e con cavi anche di coloti diversi, pur essendo semplici ventole standard a 3 pin.

Quindi la frase "i cui colori indicano" per le ventole non và presa come sempre vera.

Originariamente inviato da tropicana

La ventola è un utilizzatore NC (normalmente chiuso) cioè non appena lo colleghi PARTE, quindi per evitare questo è necessario interrompere uno dei due fili che permettono l'alimentazione, cioè ROSSO e NERO.



E' sempre meglio interrompere il filo che porta la corrente, in questo caso la +12 e quindi il ROSSO, ma visto che ormai hai già fatto sul nero diciamo che "va bene lo stesso", tanto l'effetto finale è il medesimo.

...non lo avevamo già detto in due, sia io che dumah ...?

[El_Cri]

va beh ragazzi tanto ho gia tolto la ventola... prima raffreddava una 4350 silent e ho risolto prendendo una zotac gtx280 amp...
