Grazie ancora a tutti per la partecipazione, purtroppo il tempo a disposizione per il Modding è quasi zero. Da settimane ho progetti e programmi pronti per le lavorazioni ma le macchine CNC non sono libere ed io non ho tempo...

Quote:

Originariamente inviato da Necromachine

2 domande veloci: cos'è esattamente l'AISI? un acronimo?

Poi dove reperisci gli o-ring della giusta misura?

L'AISI è la sigla utilizzata per classificare diverse qualità di acciaio inossidabile. Gli o-ring sono degli anelli di tenuta in gomma che si trovano in commercio ed in tantissime misure. In casi perticolari dove è richiesto un diametro e una sezione che non si trova in commercio, è possibile ricavarli da corde (disponibili con sezioni di varie misure) ed incollarli con colle specifiche.

Ciaooo

Palli · 14-05-2005, 13:11

mi inscrivo!!

TheUndertaker · 17-05-2005, 22:38

ottimo come al solito

G69T · 19-05-2005, 21:40

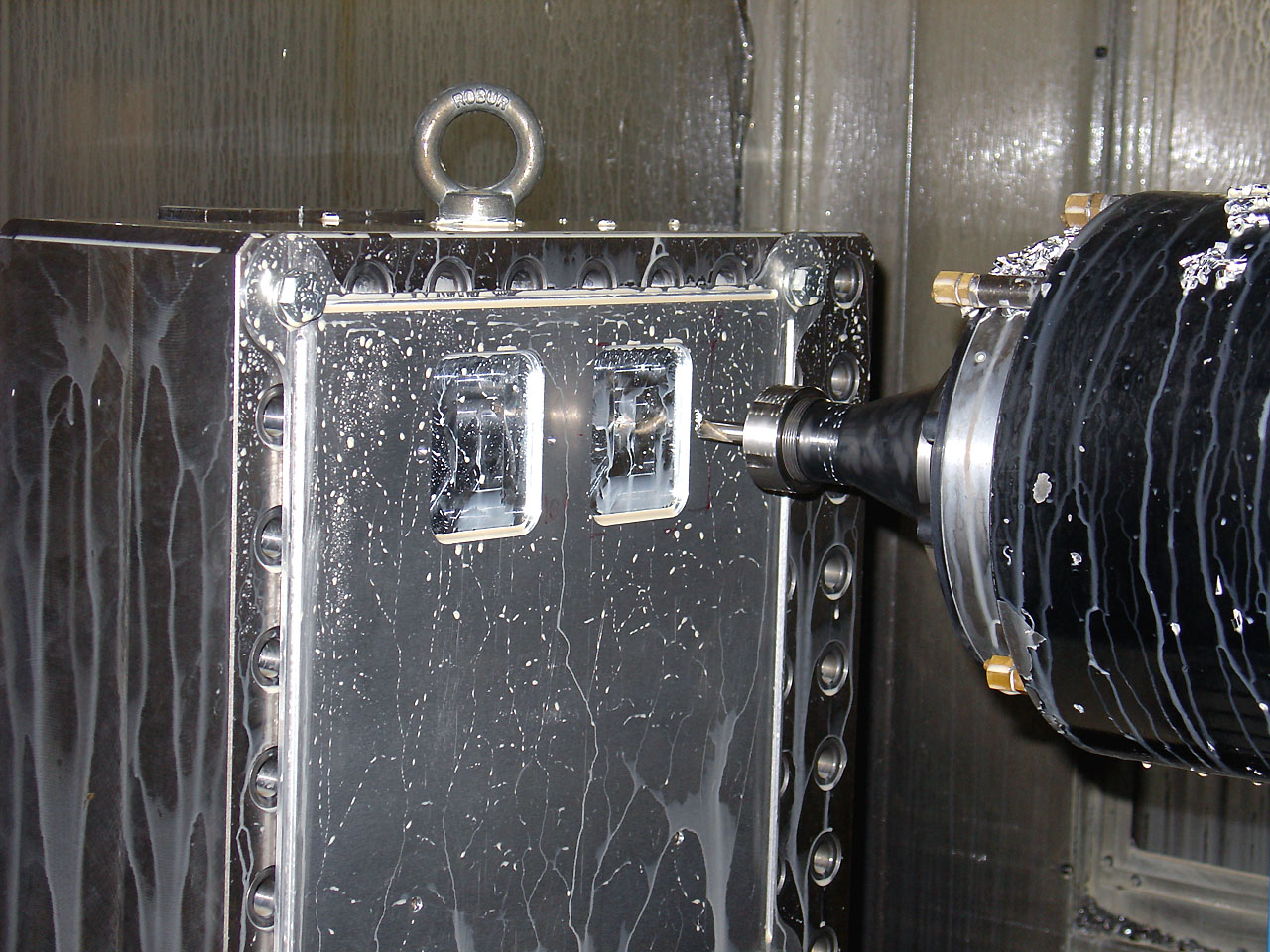

Seconda fase di lavorazione del coperchio WS.

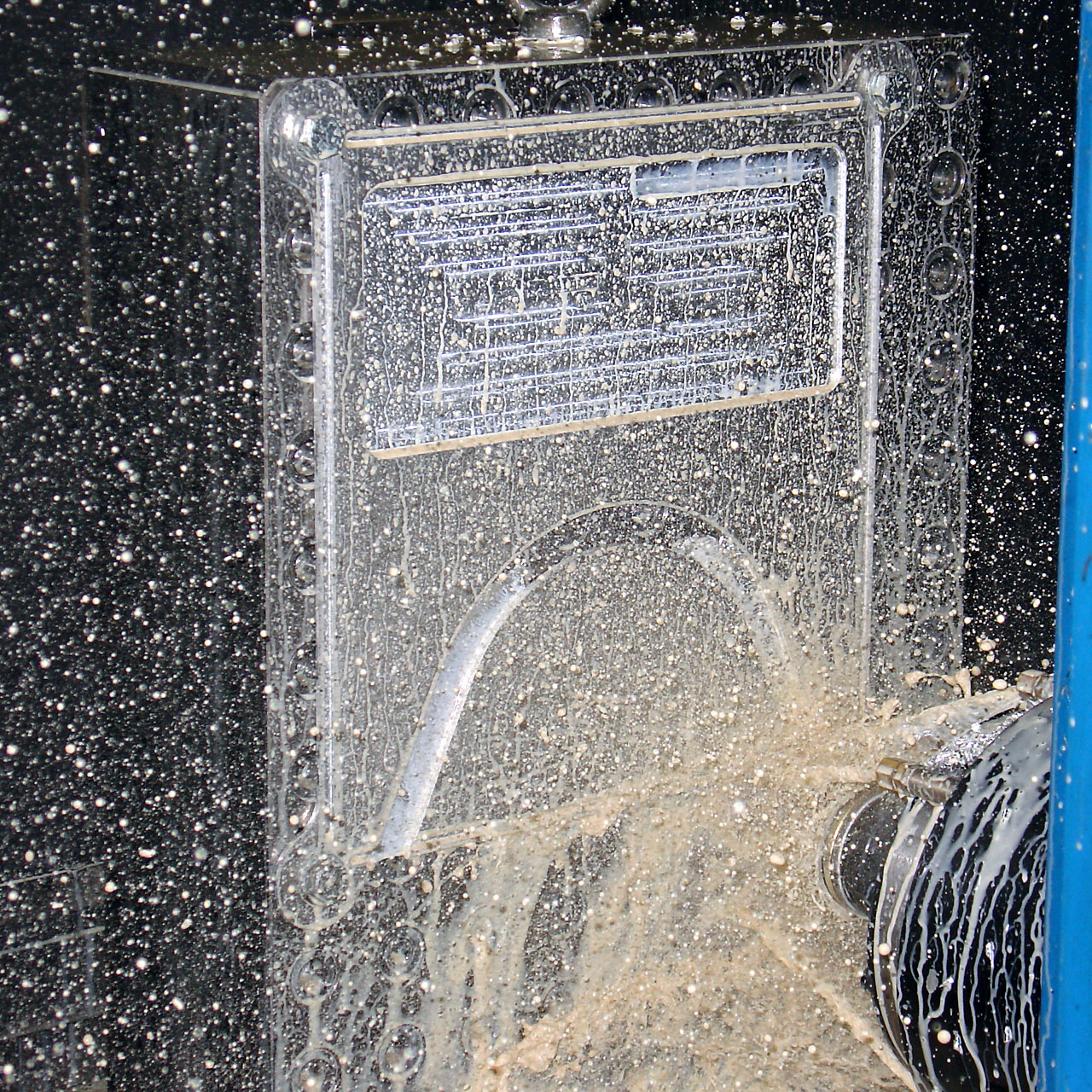

Fresatura di una finestra sulla parte anteriore delle piastra e lavorazione delle griglie di aspirazione nella parte posteriore.

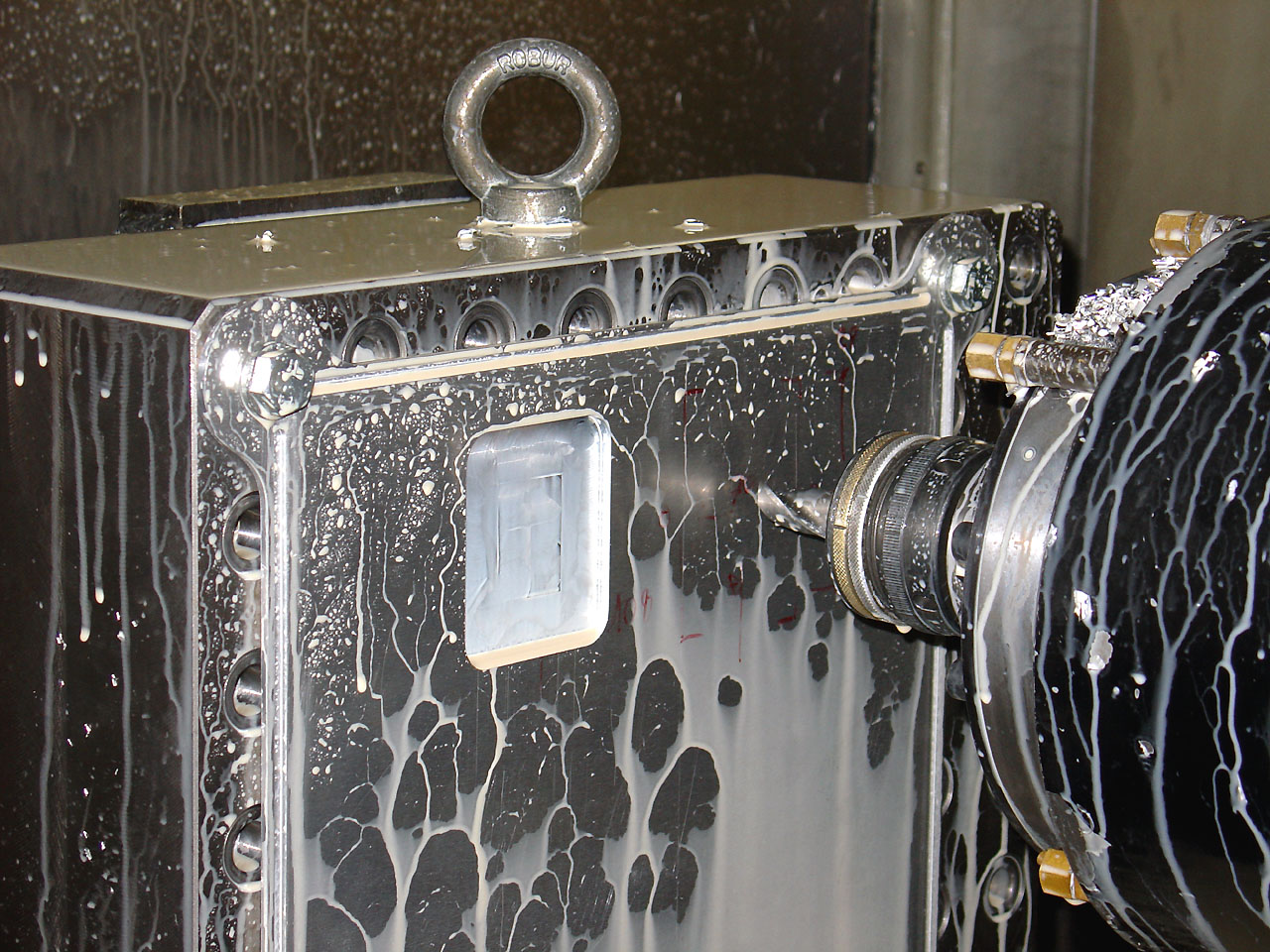

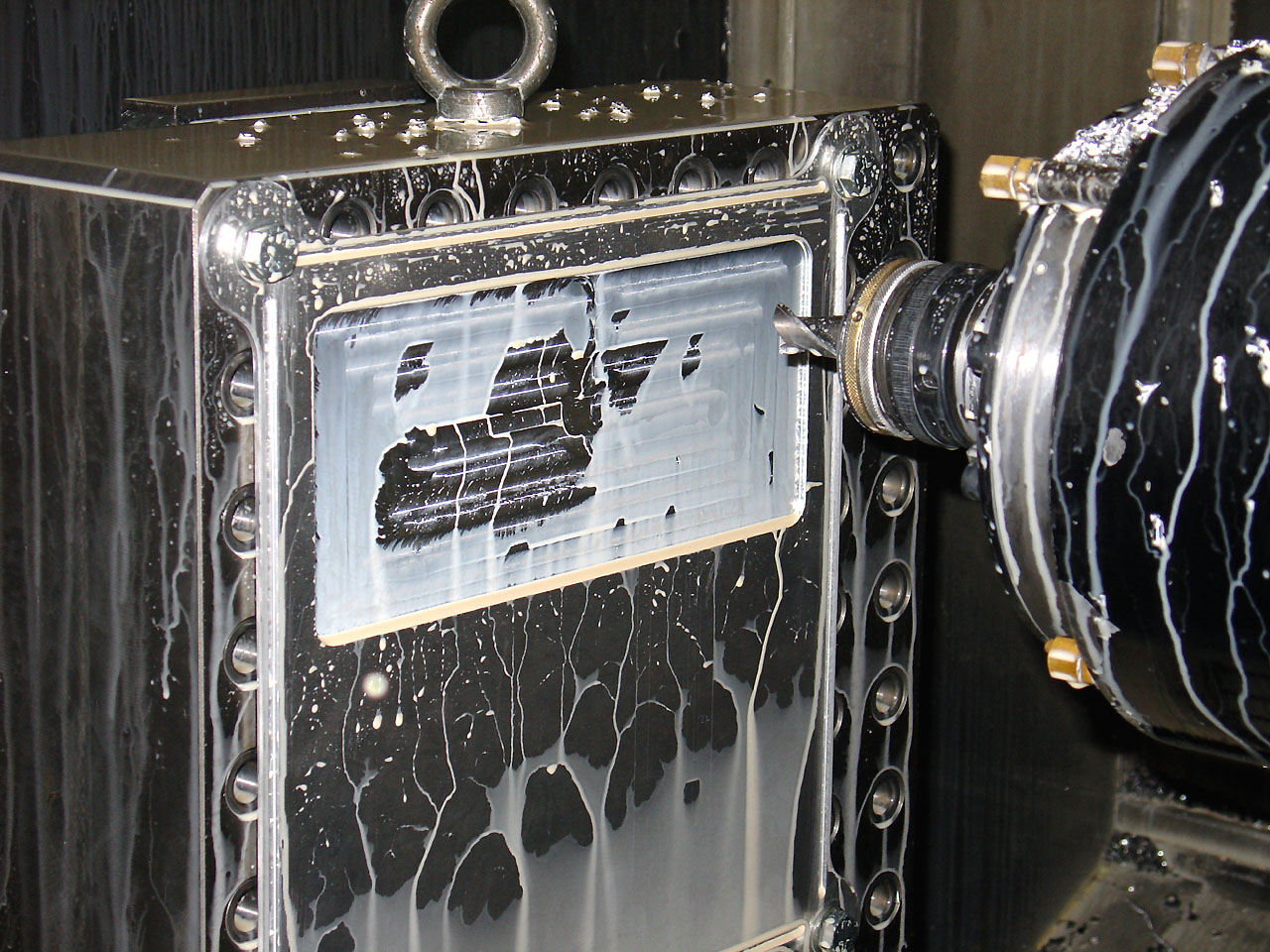

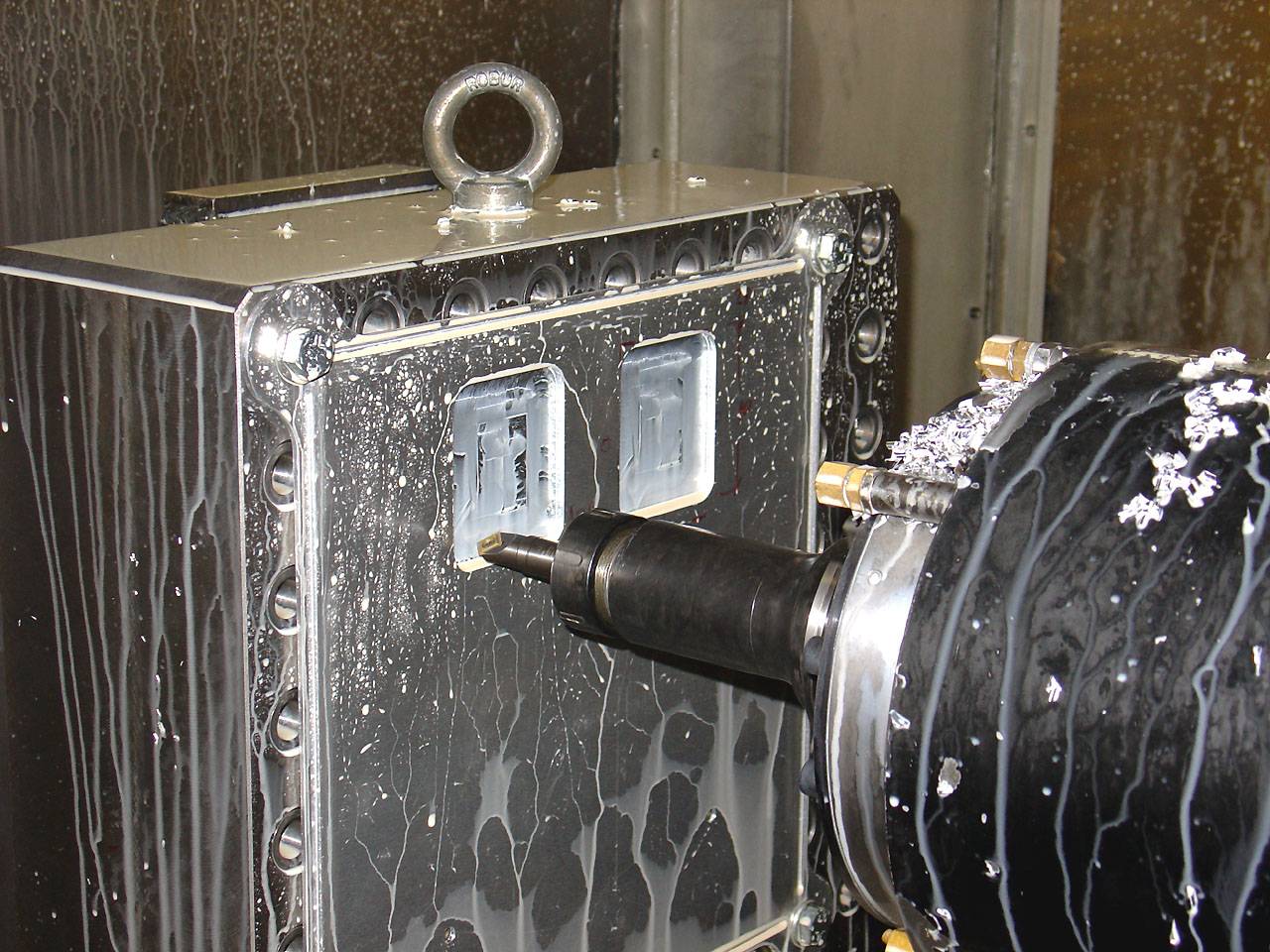

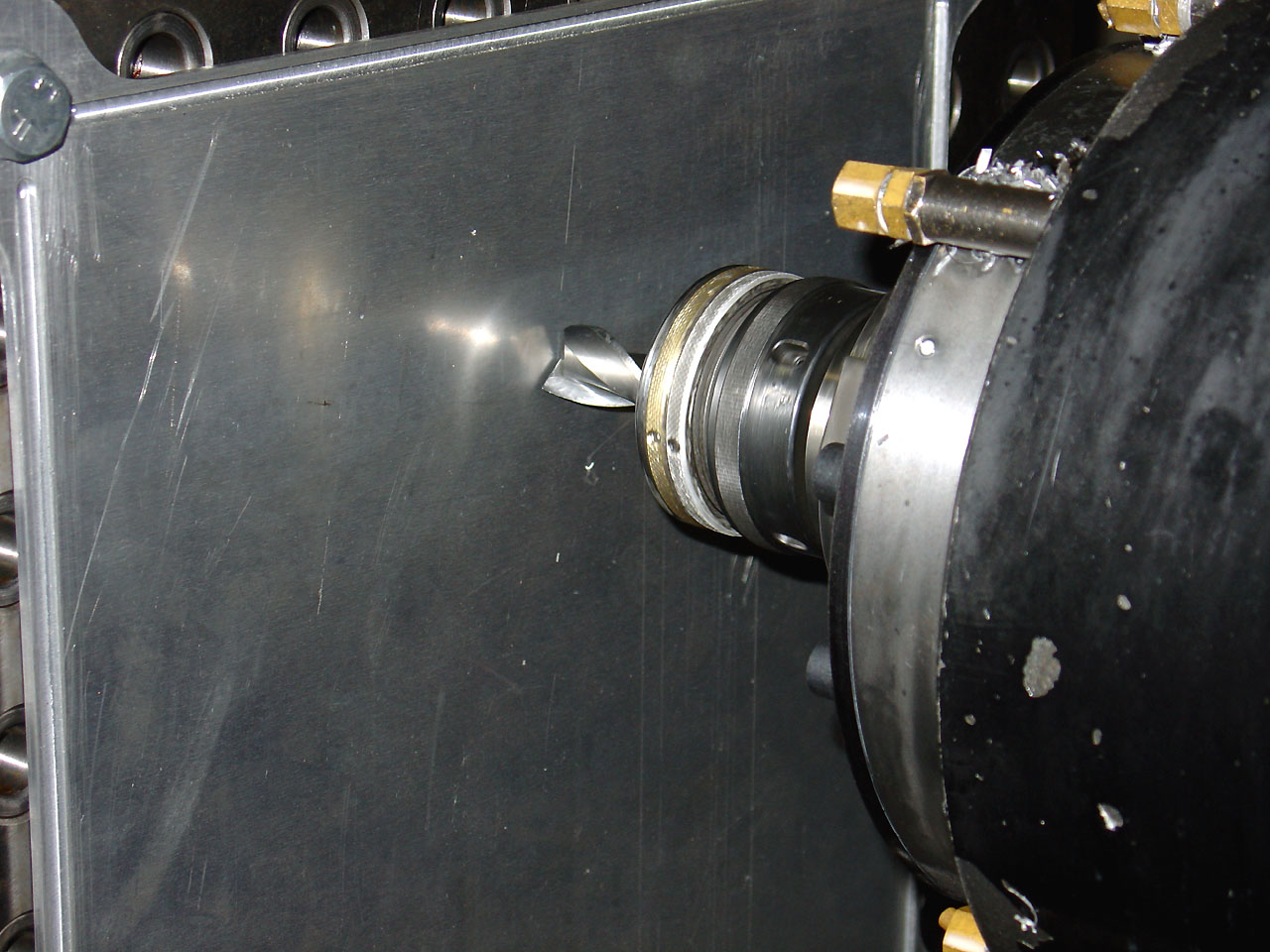

Alcune foto delle lavorazioni eseguite sul primo lato della piastra (parte interna)

Zoom

Zoom

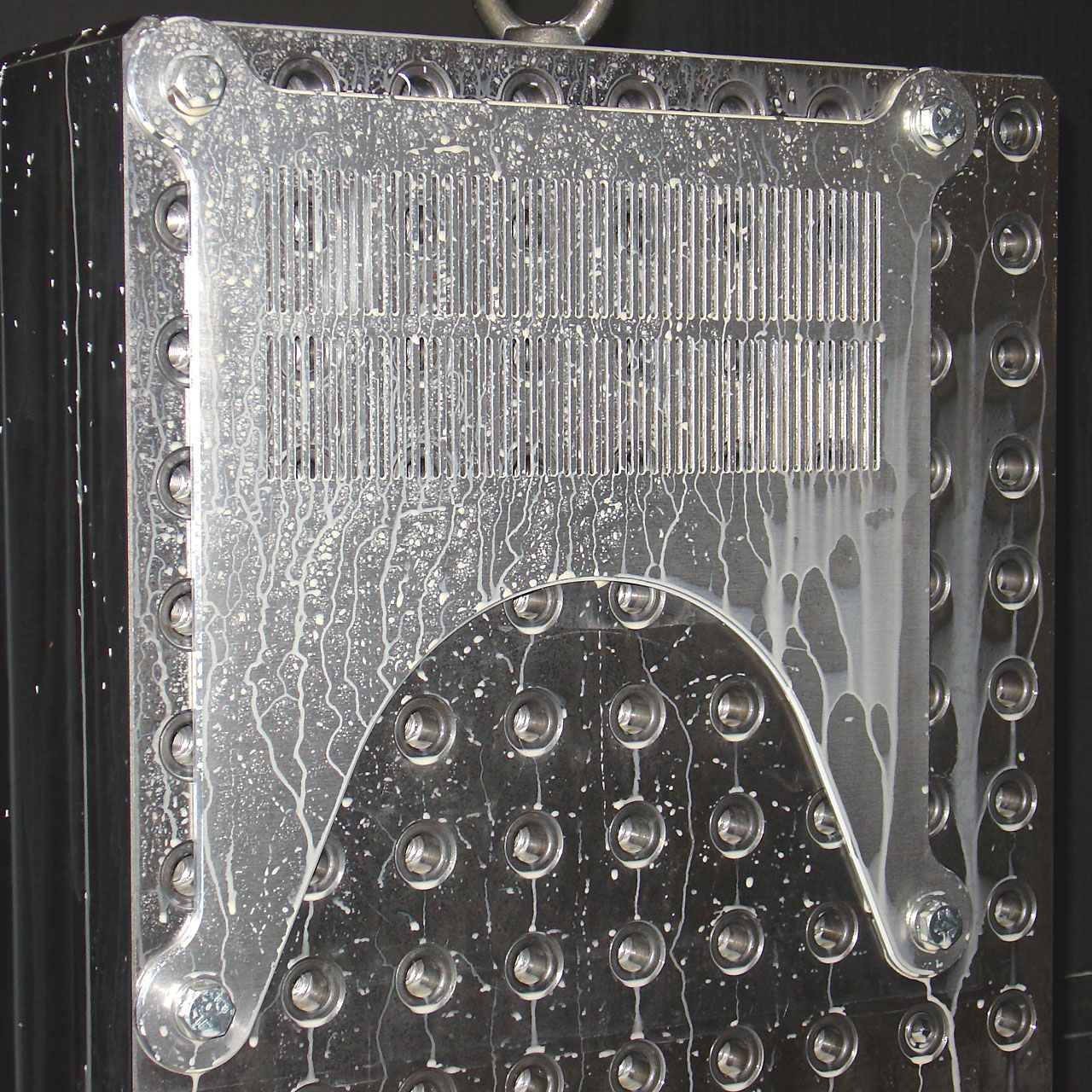

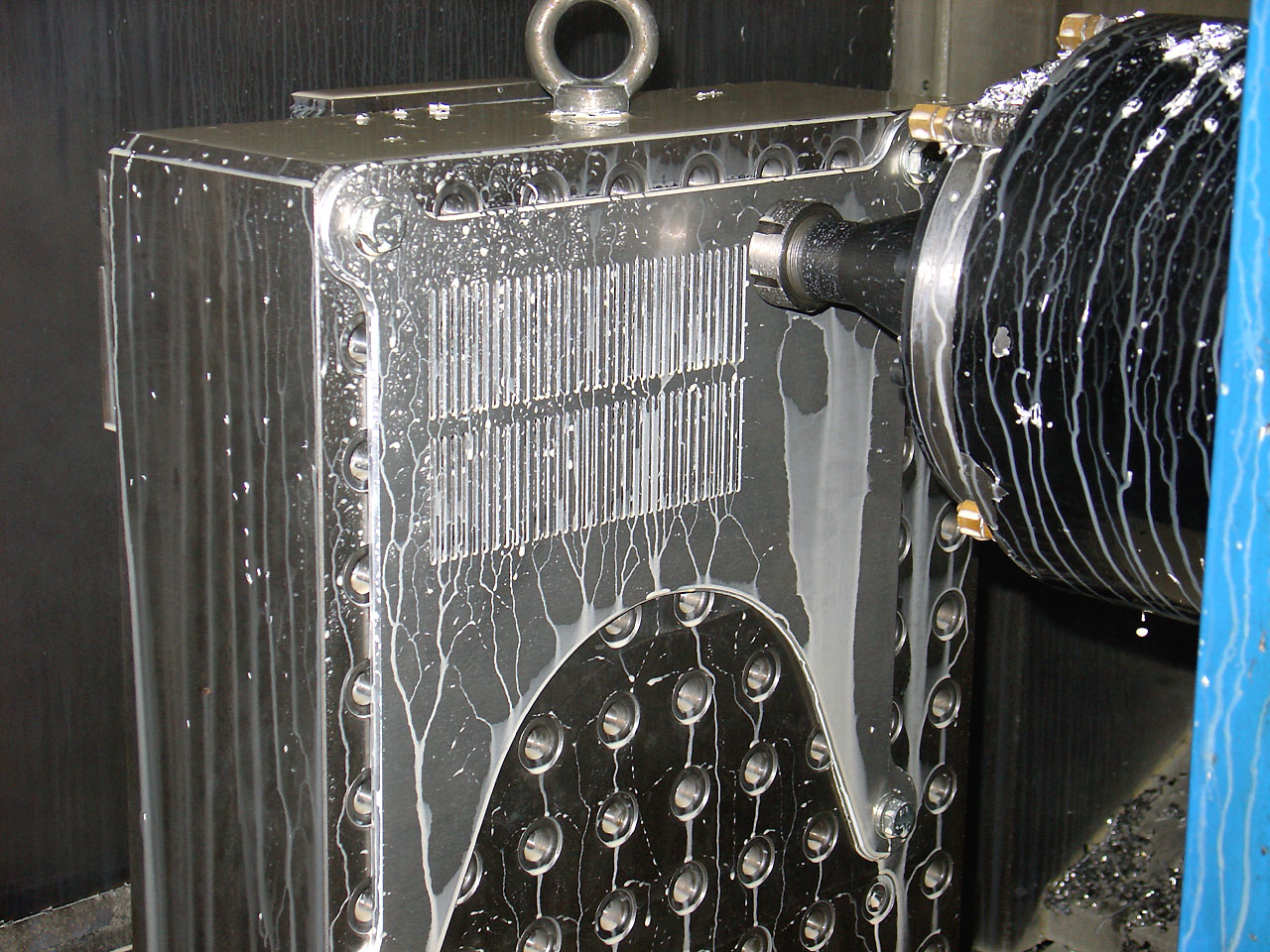

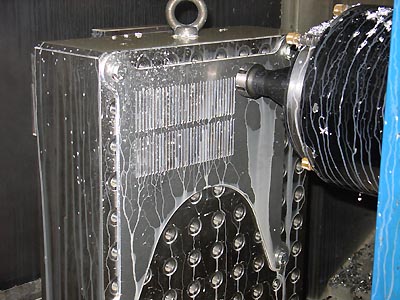

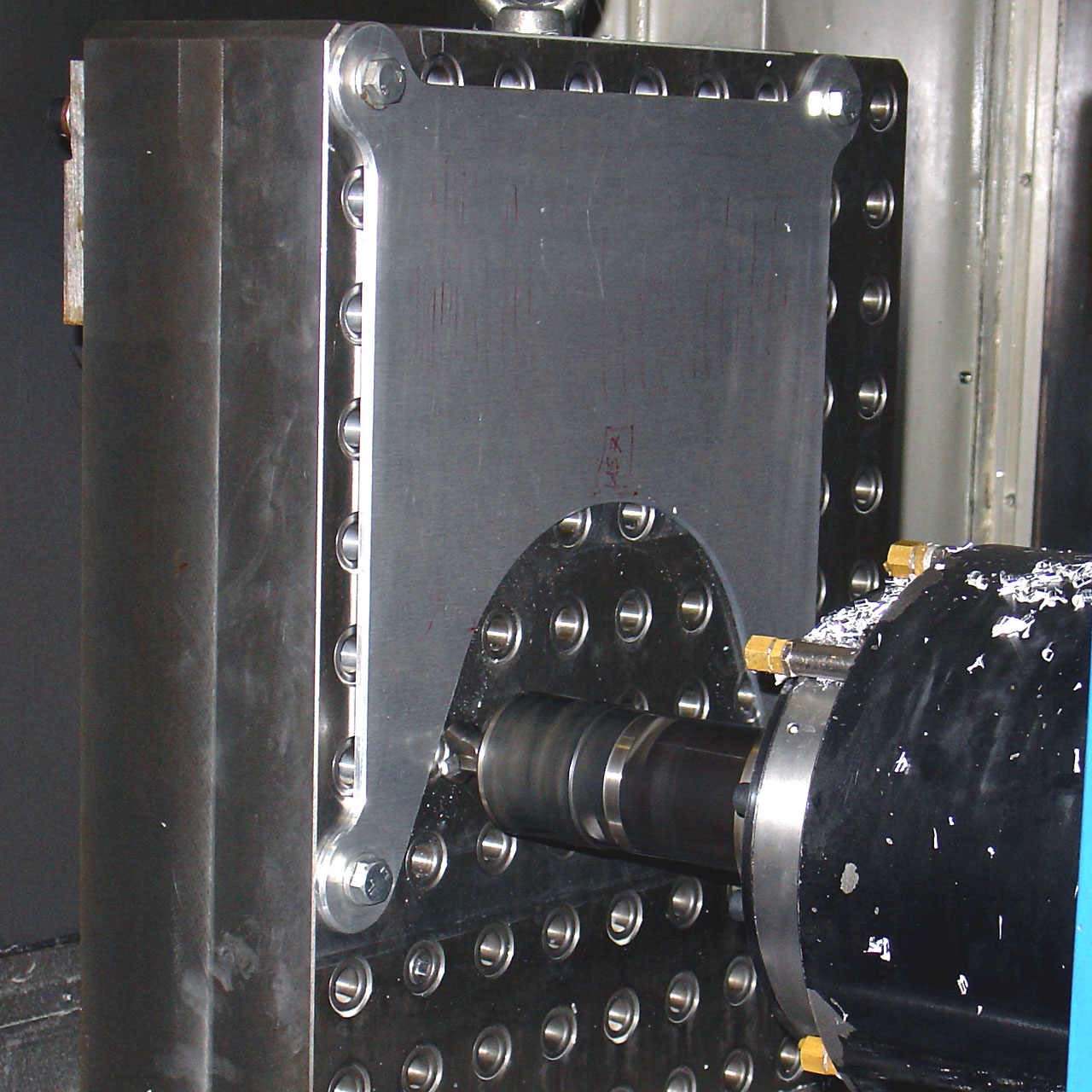

Alcune foto delle lavorazioni eseguite sul secondo lato della piastra (lato esterno)

Zoom

Zoom

A presto cone le foto della base WS.

Ciaooo

Tarm@ · 19-05-2005, 21:48

Wuellà...bentornato...

Come mai quella forma così particolare???

Stai per caso pensando di fare la WS ad incastro???

Bye

G69T · 19-05-2005, 21:51

Quote:

Originariamente inviato da Tarm@

Wuellà...bentornato...

Come mai quella forma così particolare???

Stai per caso pensando di fare la WS ad incastro???

Bye

Ciao Tarm@!

La forma "particolare" serve esclusivamente per la visibilità dei due serbatoi.

A presto!

Ciaooo

Tarm@ · 19-05-2005, 21:54

Quindi in teoria li lasceresti "all'aria"???

O pensi di fare un bel coperchio in plexy che chiude comunque il tutto???
Magari realizzato in un unico pezzo piegato di 90° e sagomato???

Bye

G69T · 19-05-2005, 21:58

Esatto, in "aria", le lavorazioni sono talmente complesse che meritano di essere viste e toccate con mano.

Comunque poi capirai il perchè di questa scelta.

Ciaooo

Tarm@ · 19-05-2005, 22:03

Ok...allora attendo anche il resto prima di giudicare...

Per ora non ho nulla da aggiungere (strano, eh???

)...

Bye

P.S.: Anche io mi stò muovendo col progetto che ti ho accennato...vedrai...

G69T · 19-05-2005, 22:08

Quote:

Originariamente inviato da Tarm@

Ok...allora attendo anche il resto prima di giudicare...

Per ora non ho nulla da aggiungere (strano, eh???

)...

Bye

P.S.: Anche io mi stò muovendo col progetto che ti ho accennato...vedrai...

Strano......il tuo silenzio....

Finalmente il tuo progetto si sta concretizzando! Aspetto con ansia...

xpiuma · 19-05-2005, 22:12

Scusa i miei termini non troppo tecnici fin da ora...

Ma quel "coso" coi buchi al quale è imbullonato il pezzo da fresare è una parte della macchina cnc?
Hai fatto quindi di proposito le misure del pezzo (quello che stai lavorando) giuste per poterlo fissare li sopra?

G69T · 19-05-2005, 22:26

Quote:

Originariamente inviato da xpiuma

Scusa i miei termini non troppo tecnici fin da ora...

Ma quel "coso" coi buchi al quale è imbullonato il pezzo da fresare è una parte della macchina cnc?
Hai fatto quindi di proposito le misure del pezzo (quello che stai lavorando) giuste per poterlo fissare li sopra?

Il "cubo" dove ho fissato il coperchio è un attrezzatura posta sul pallet della macchina CNC. La distanza tra un foro di centraggio e l'altro è di 50mm e non è stato difficile progettare il case adattandolo con un misura multipla di 50mm.

Ciaooo

ka88 · 20-05-2005, 00:19

ciao gianluca, vedo che procedono bene i lavori...cmq nn ho capito bene come collocherai il coperchio: la griglia dove va? e la parte tagliata a mezzaluna?

G69T · 21-05-2005, 14:48

Quote:

Originariamente inviato da ka88

ciao gianluca, vedo che procedono bene i lavori...cmq nn ho capito bene come collocherai il coperchio: la griglia dove va? e la parte tagliata a mezzaluna?

1 minuto e posto altre foto!!

G69T · 21-05-2005, 14:49

Alcune fasi di lavorazione delle base WS.
Sono state ricavate 2 fresature per l'inserimento delle 2 pompe e sono stati eseguiti alcuni pre-fori.

Zoom

Zoom

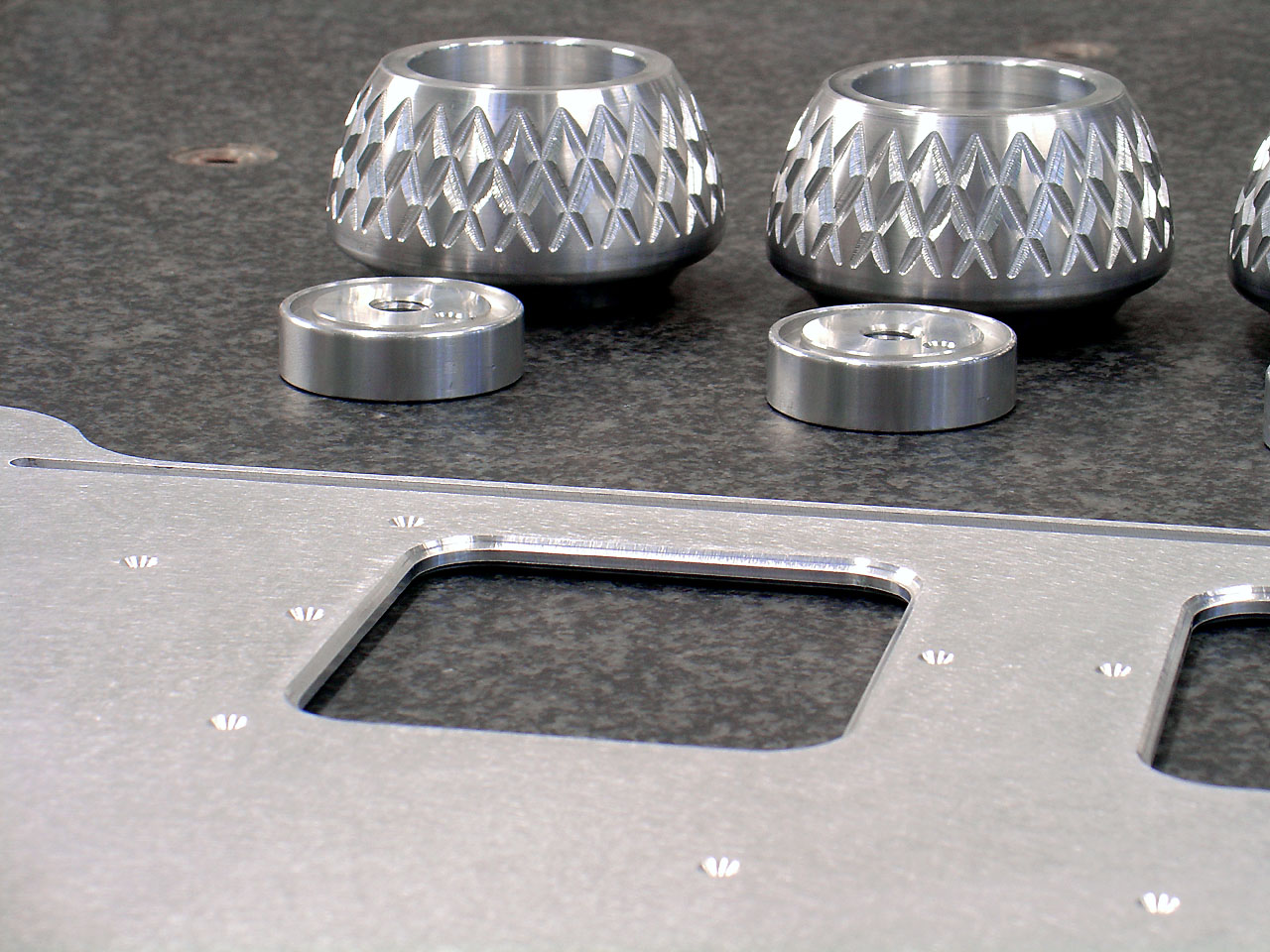

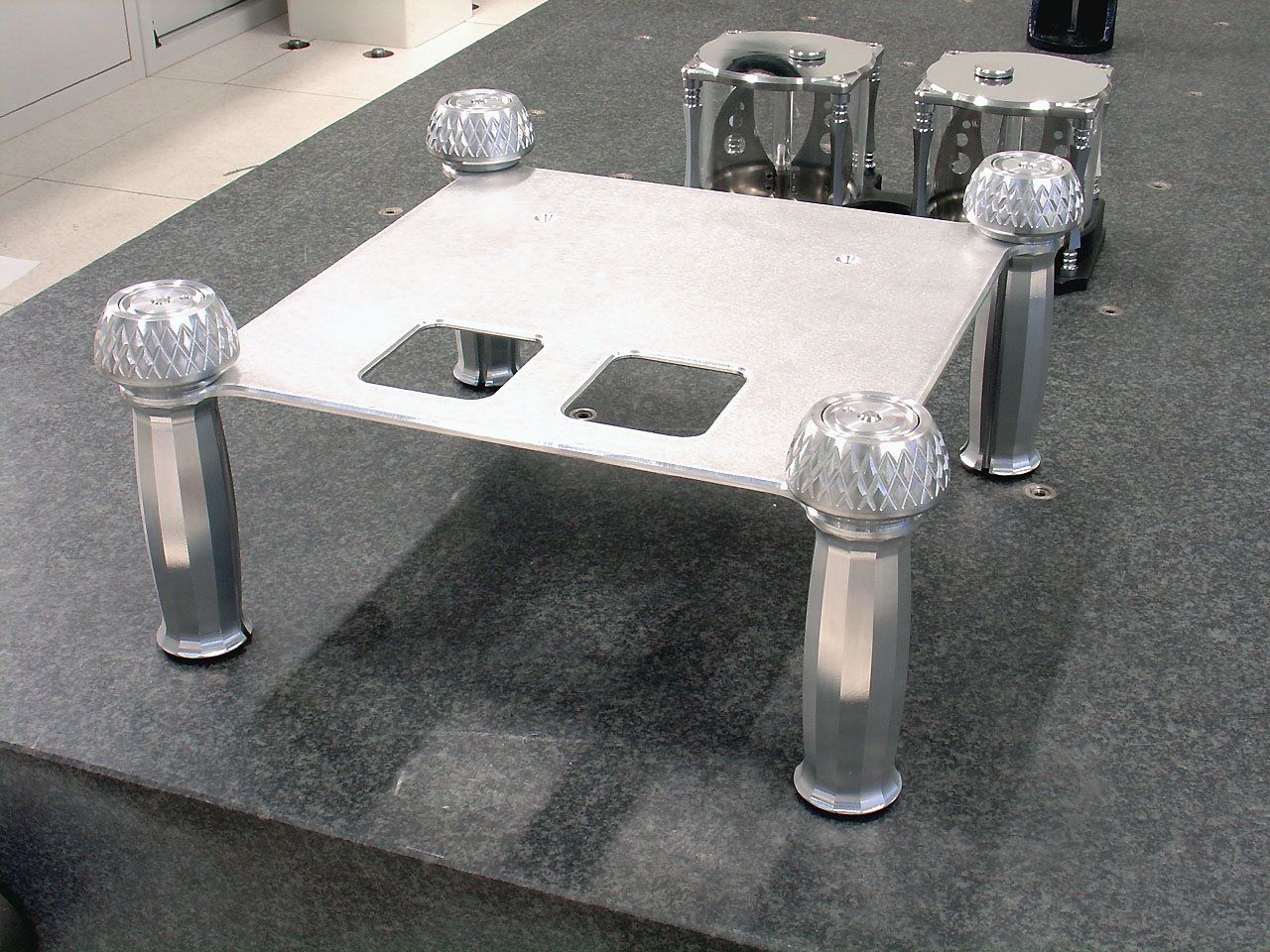

Questi i primi pezzi pronti per un test d'assemblaggio.

Zoom

A presto!

Ciaooo

G69T · 21-05-2005, 14:50

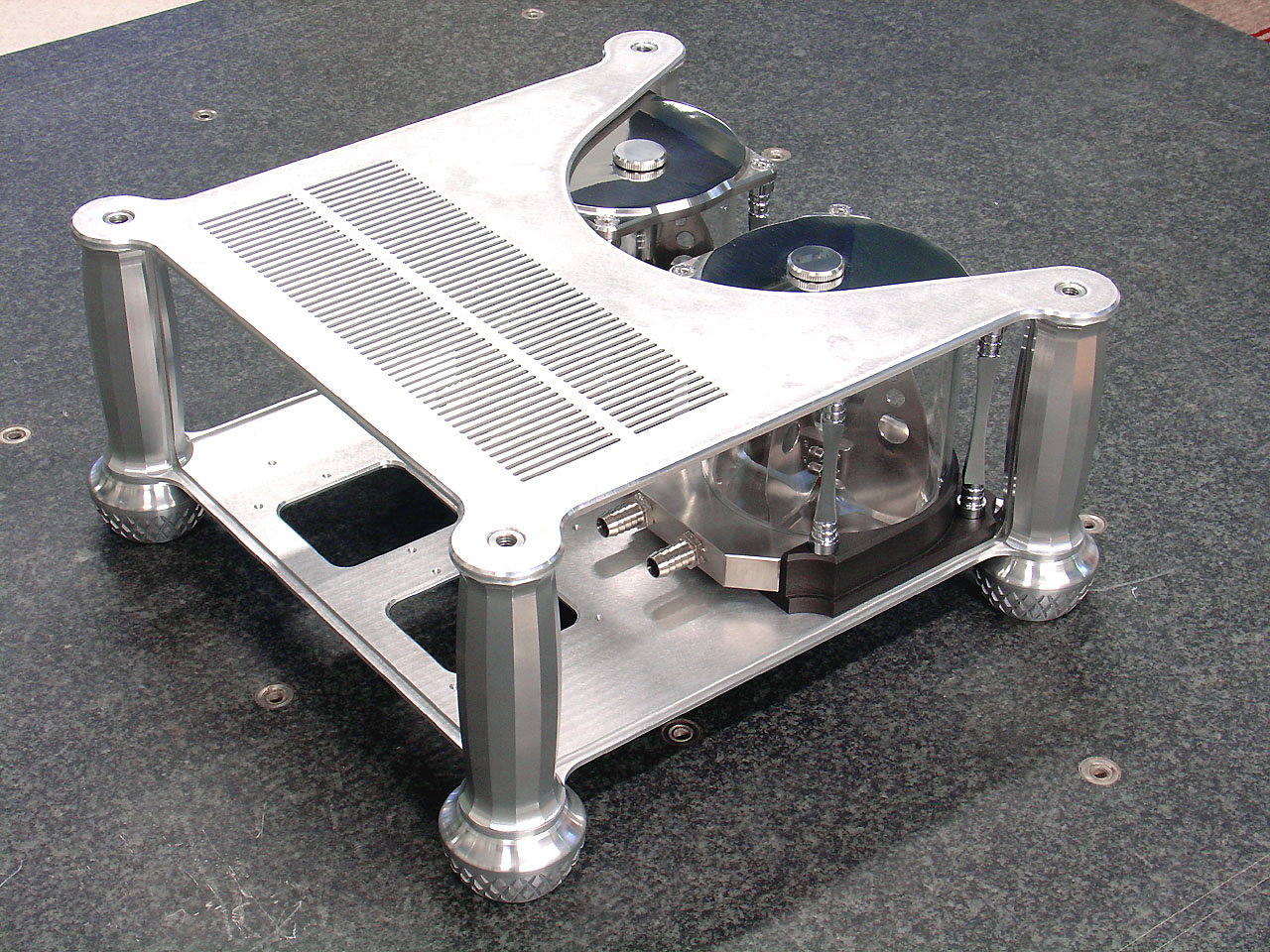

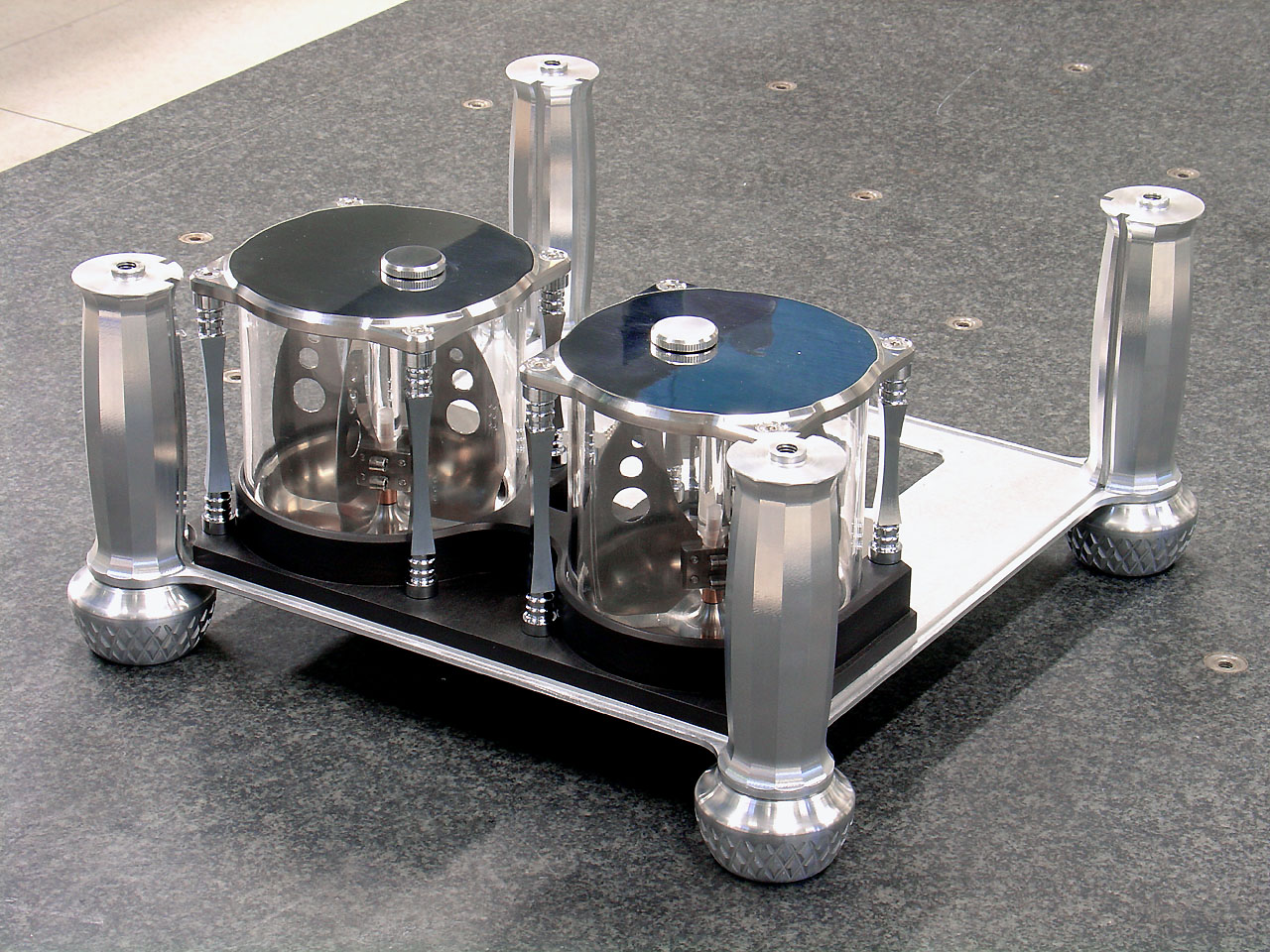

Finalmente una prova d'assemblaggio!

Mancano parecchi pezzi e componenti, ma ci si può fare un'idea sul risultato finale.

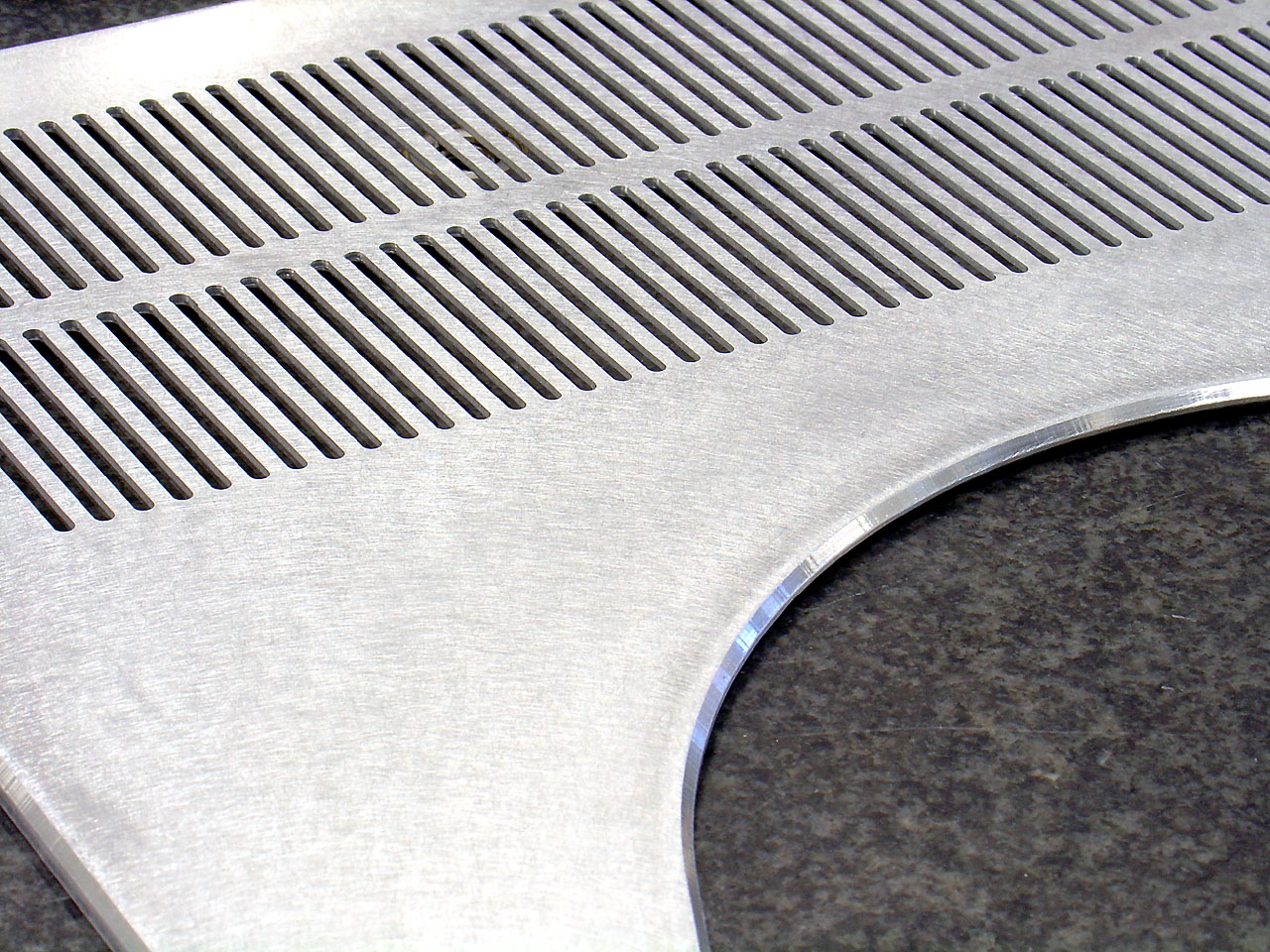

Zoom Particolare delle lavorazioni del coperchio, finestra e griglia di aspirazione

Zoom Particolare dei vani per le pompe, piedini e regolatori.

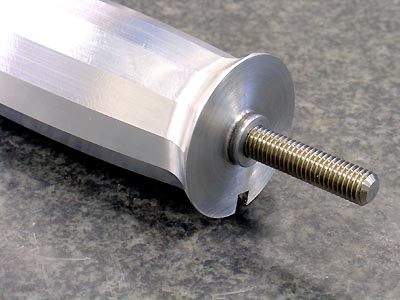

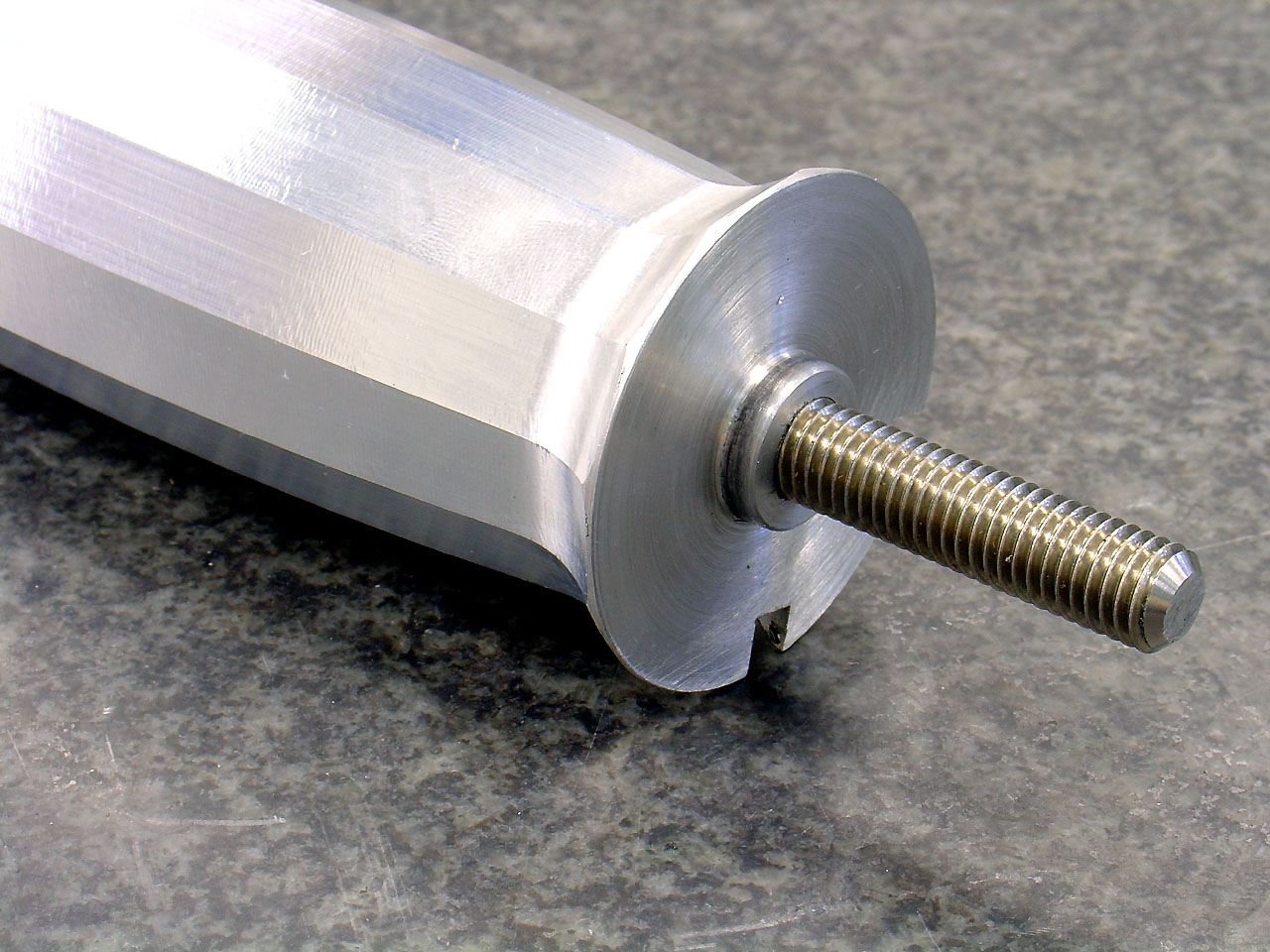

Zoom Perno filettato in AISI.

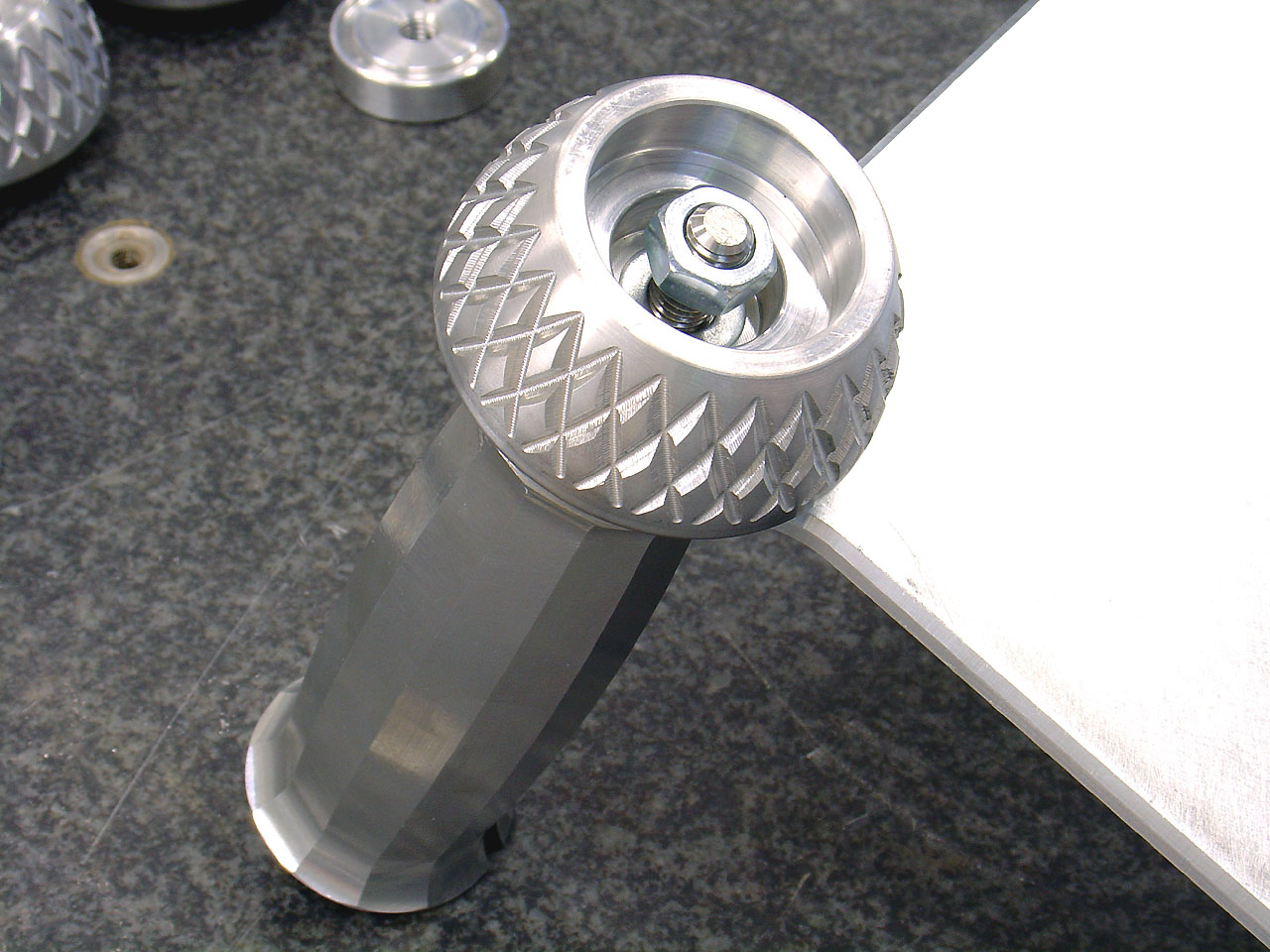

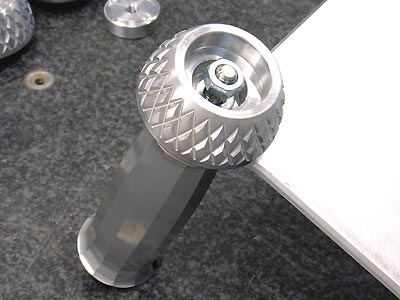

Zoom Rondella e dado avvitato sul perno della colonna.

Zoom Colonna, base e piedino vengono serrati a "pacco" tramite il bloccaggio del dado sul perno filettato.

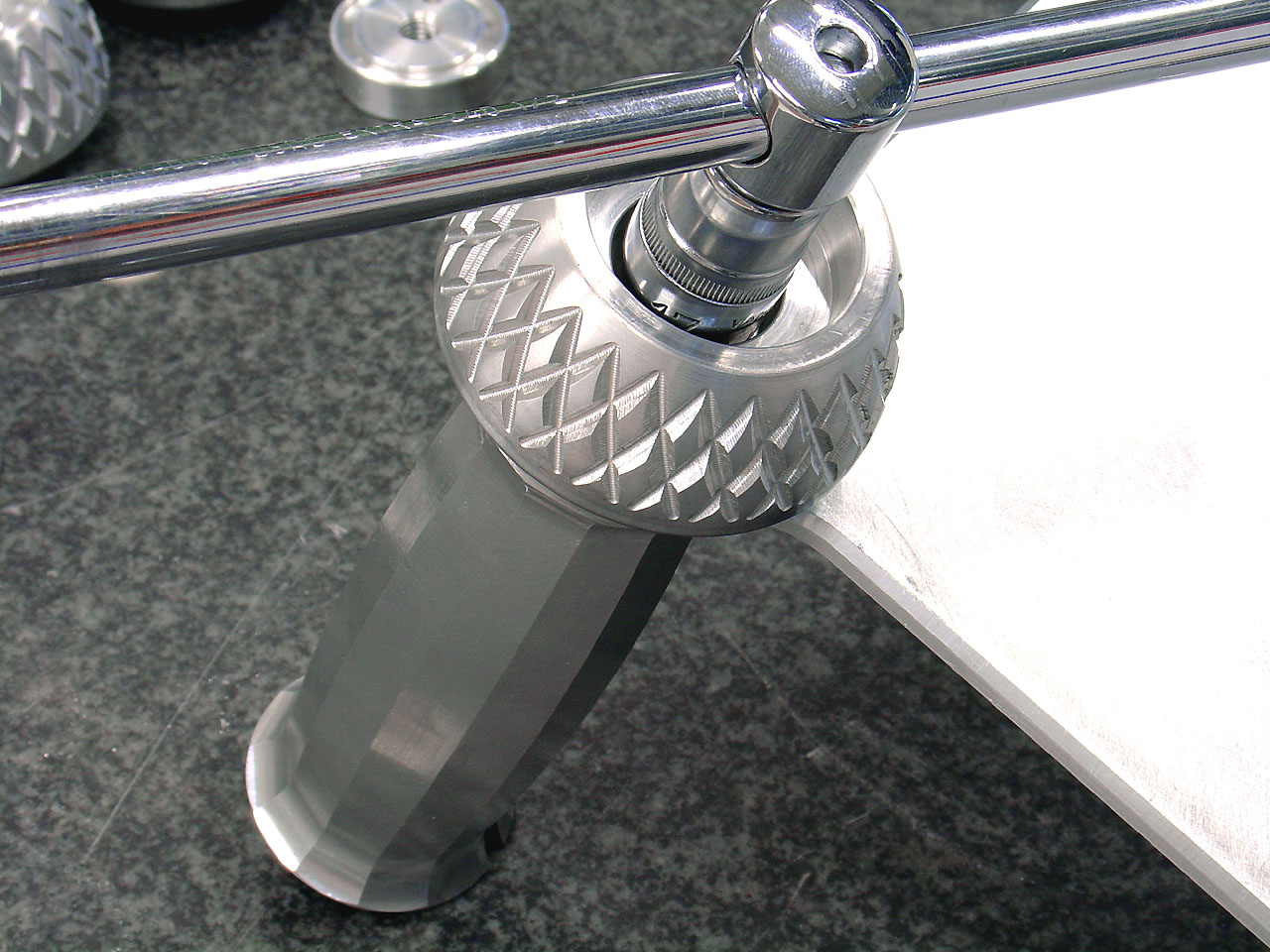

Zoom In questa foto si notano anche i 4 regolatori inseriti all'interno dei piedini e avvitati sulla parte esterna del perno filettato.

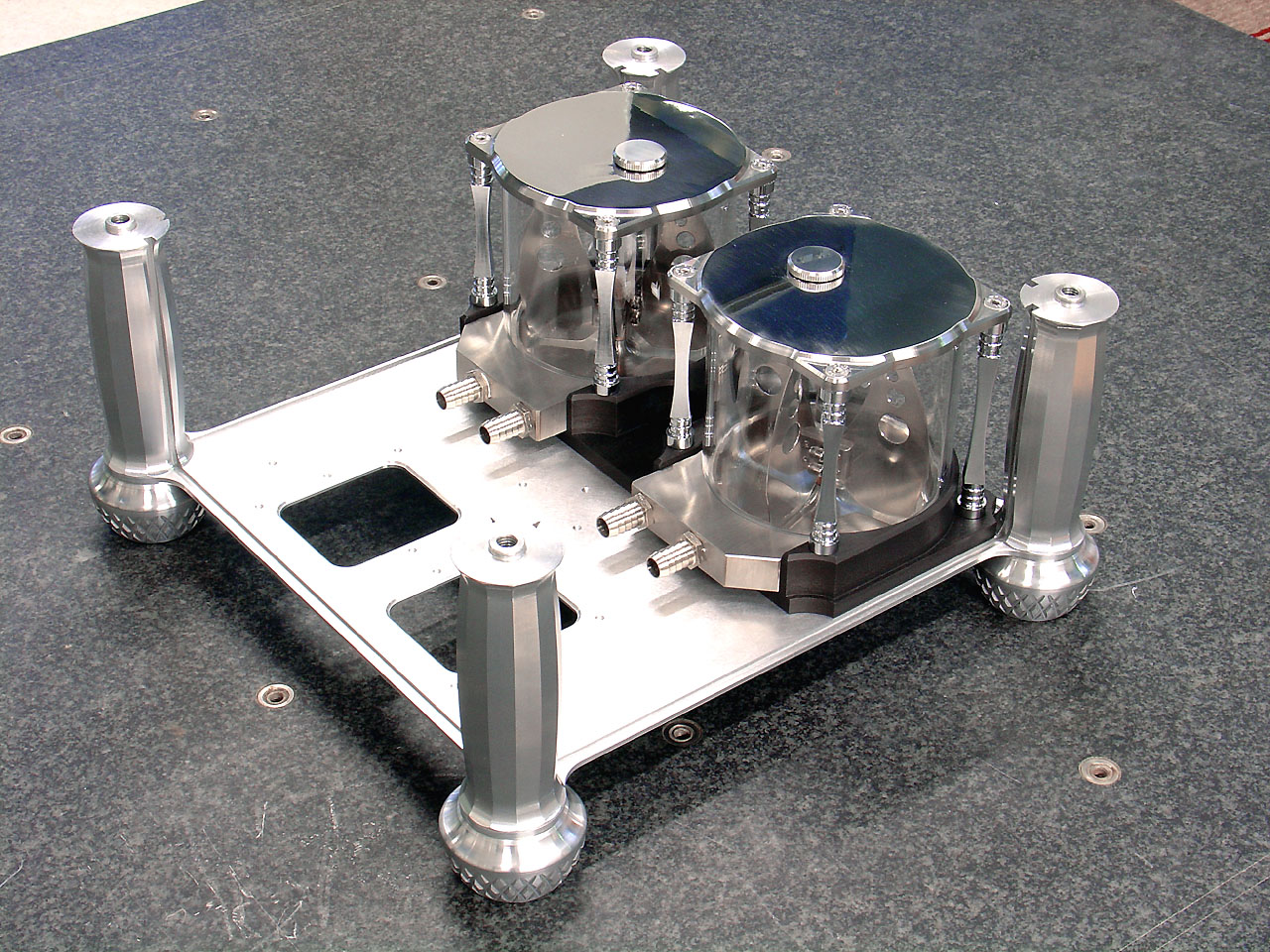

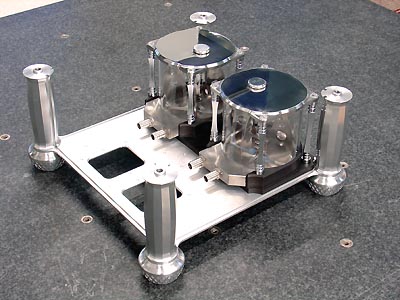

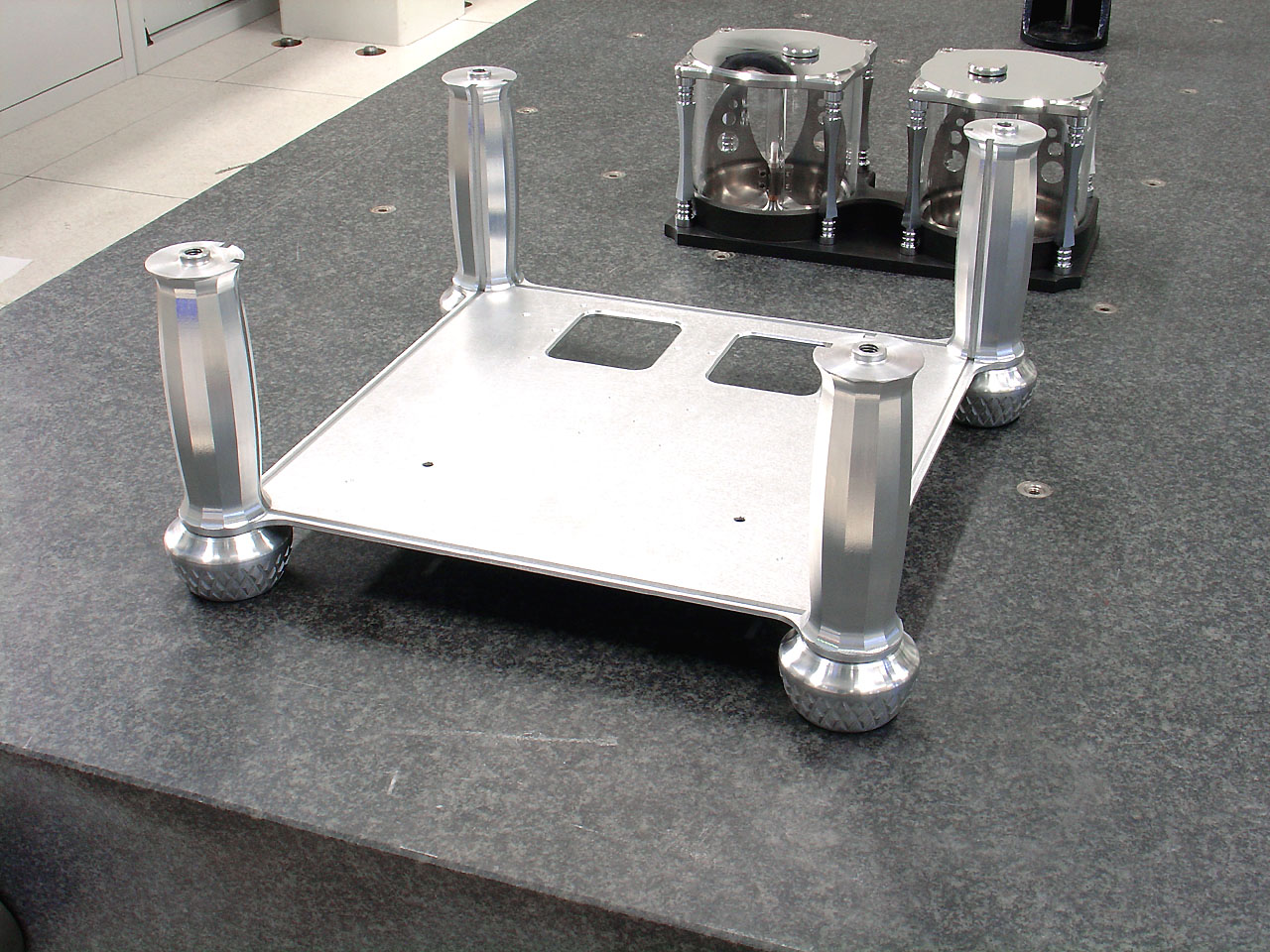

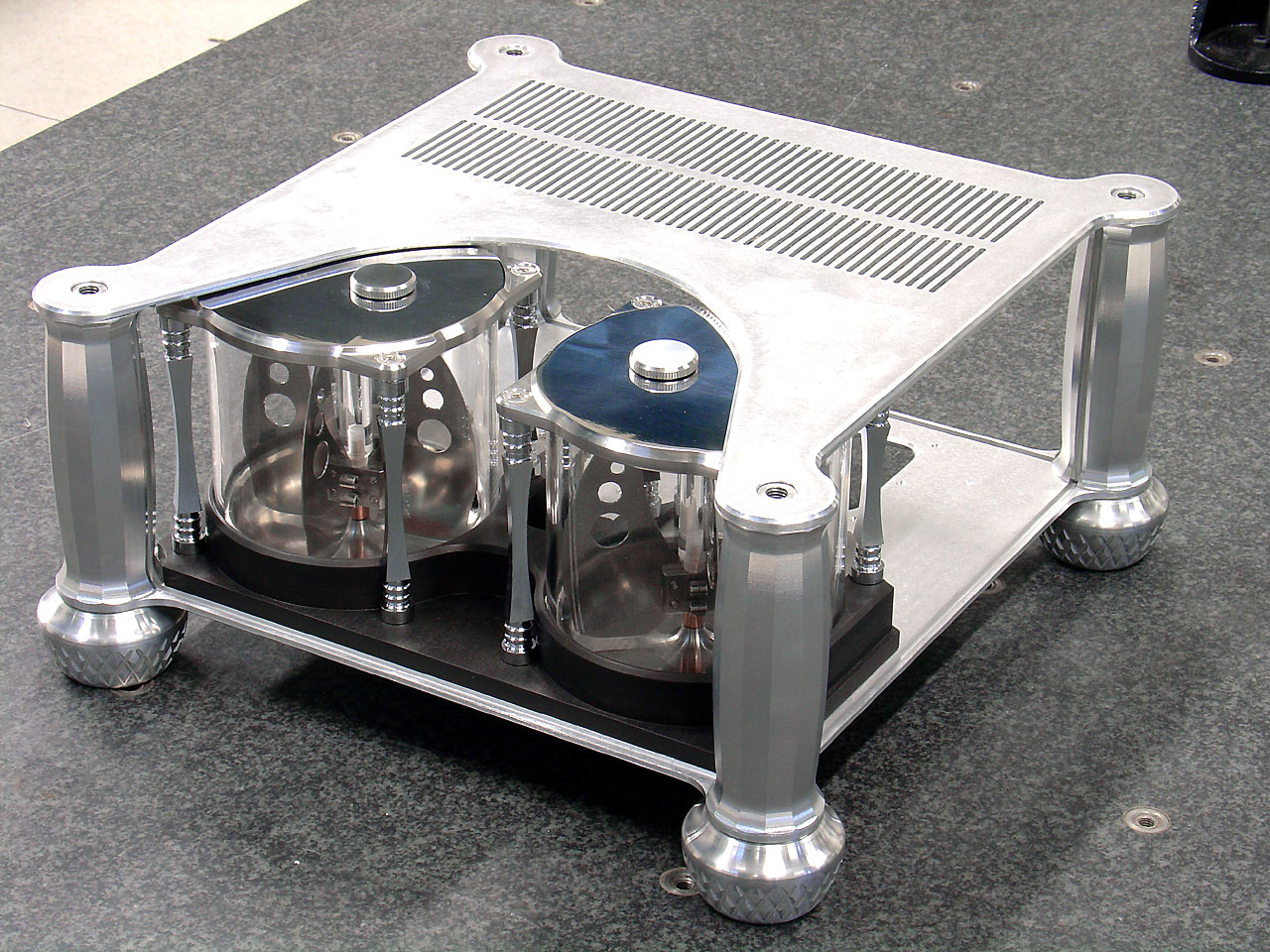

Alcune foto dei pezzi assemblati.....

Zoom

Zoom

Che ne dite?

Ciaooo

hir79ole · 21-05-2005, 14:53

Quote:

Originariamente inviato da G69T

Finalmente una prova d'assemblaggio!

Che ne dite?

Ciaooo

come sempre eccezionale!

tuleggi · 21-05-2005, 14:54

bellissimo!!
