Connettore OUT sconosciuto

[lifegate63]

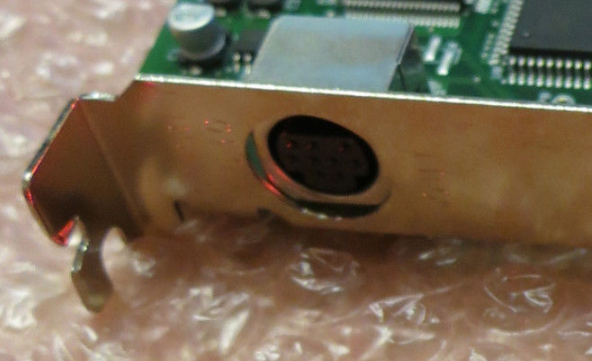

Salve, ho una scheda per video acquisizione vorrei sapere il connettore OUT di che tipo è, dovrebbero essere 9 pin, posto un particolare della scheda mi aiutate a capire se è un connettore generico e che tipo? grazie

[superexpert]

Dovrebbe essere un tipo particolare di connettore s-video che supporta sia segnali in uscita che in entrata (normalmente i connettori s-video sono solo uscite e hanno 4 pin).

[3D Prophet III]

Originariamente inviato da lifegate63

Salve, ho una scheda per video acquisizione vorrei sapere il connettore OUT di che tipo è, dovrebbero essere 9 pin, posto un particolare della scheda mi aiutate a capire se è un connettore generico e che tipo? grazie

Connettore Mini-DIN 9 poli, detto anche VIVO (Video In Video Out). Dalla foto (troppo scura) non vedo la disposizione dei PIN per poterti dire se è di tipo standard o non-standard.

Fonte ed approfondimenti su: http://it.wikipedia.org/wiki/Connettore_Mini-DIN

[lifegate63]

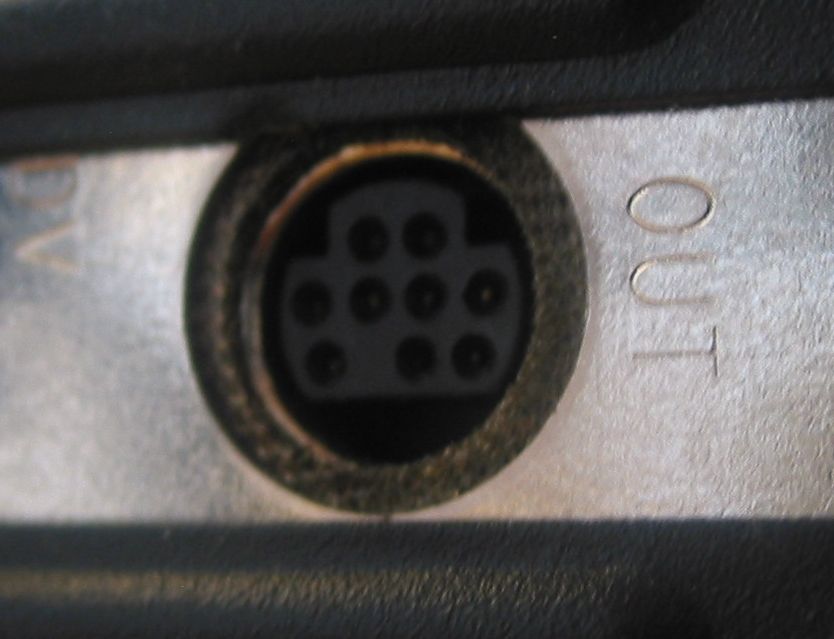

Bene grazie, posto un altra foto in cui dovrebbe essere più riconoscibile, nel caso questa uscita riguardasse connettori A/V ( più S-Video) come io immagino, sarebbe possibile tramite questi collegare la scheda, l'uscita della scheda, ad un monitor crt tramite VGA??

[3D Prophet III]

Perfetto, è un Mini-Din 9 poli standard.

Per collegarlo ad un CRT, ti basterà trovare un cavetto VGA HD15, maschio / Mini-Din 9 pin, femmina.

Assicurati del corretto posizionamento dei pin, perché il Mini-Din 9 pin esiste in tre varianti: standard, non-standard (tipo A) e non-standard (tipo B).

Ti dico questo perché sulla baia, digitando "ATI NVidia 9 pin video-in video-out (VIVO) VGA adapter cable CB15D0003 TVCS-975" esce fuori un cavetto simile a quello che serve a te, però il Mini-Din è del tipo non standard (tipo-A) quindi non va bene.

Buona ricerca.

[lifegate63]

Che dici questo potrebbe andar bene?
Che poi dovrebbe esser questo....SEGA MEGA DRIVE II 2 AV CABLE LEAD 1.75M
