help plotter hp 500 sostituzione cinghia

[atacry]

posso chiedervi di aiutarmi

non so piu come procedere

nelle istruzzioni che mi hanno fornito in ogni punto vi è scritto vedere il manuale

le istruzzioni che ho sono le seguenti














in italiano corregiuto ne viene

1. Eseguire l'utilità di servizio di sblocco carrozza - consultare il manuale di servizio
Nota: spegnere la stampante, dopo l'esecuzione di questa utilità
2. Togliere la mano sinistra copertura fare riferimento al manuale di servizio
3. Togliere la mano destra copertura fare riferimento al manuale di servizio
4. Rimuovere il coperchio superiore e su Windows consultare il Manuale di servizio
5. Rimuovere il pannello anteriore Assembly-Consultare il Manuale di servizio
6. Rimuovere la stazione di servizio - Consultare il manuale di servizio
7. Rimuovere l'ingranaggio Forcella, tenditore e la puleggia puleggia-Consultare il manuale di servizio
8. Rimuovere la striscia del codificatore - consultare il manuale di servizio
9. Rimuovere la Stazione di Servizio Holder - fare riferimento al manuale di servizio
10. spostare manualmente il carrello nella posizione corretta per rimuovere il gruppo tubi dal carrello
11. Rilasciare il fermo e sollevare il coperchio del carrello
12. Rimuovere tutte le testine di stampa.
13. allentare 1 T-8 vite che fissa i tubi per il trasporto
14. sganciare i tubi dalla carrozza e sollevare
15. Spostare il gruppo Tubes chiaro dal gruppo carrello
16. Chiudere il coperchio del carrello
17. Sganciate coperchio del carrello (clip situata sul lato sinistro del carrello - utilizzare un cacciavite, se necessario).
18. Togliere la clip di fissaggio del cavo di traino
19. Scollegare il cavo flessibile dal gruppo carrello
20. far scorrere il cavo di traino fuori dal clip all'interno del gruppo carrello e poi sollevarlo per liberarlo dal carrello
21. far scorrere il carrello (compresa la cintura) a destra e fuori

22. la cinghia può quindi essere slittato delle clip carrozza

installare il carrello e la cintura

Nota: quando si collega il cavo di traino per il carrello, accertarsi di allineare le linee rosse sul cavo di traino, come mostrato in questo disegno

Nota: wen inbstalling la cinghia, assicurarsi che si inserisce in carrozza, come mostrato in questo disegno

motore di scansione asse
tenditore

potete fornirmi dele guide o istruzioni migliori di queste ??

sono fermo al punto che devo levare la lamina di metalo che fa da pilota
e devo capire come sfilare il carello dal plotter

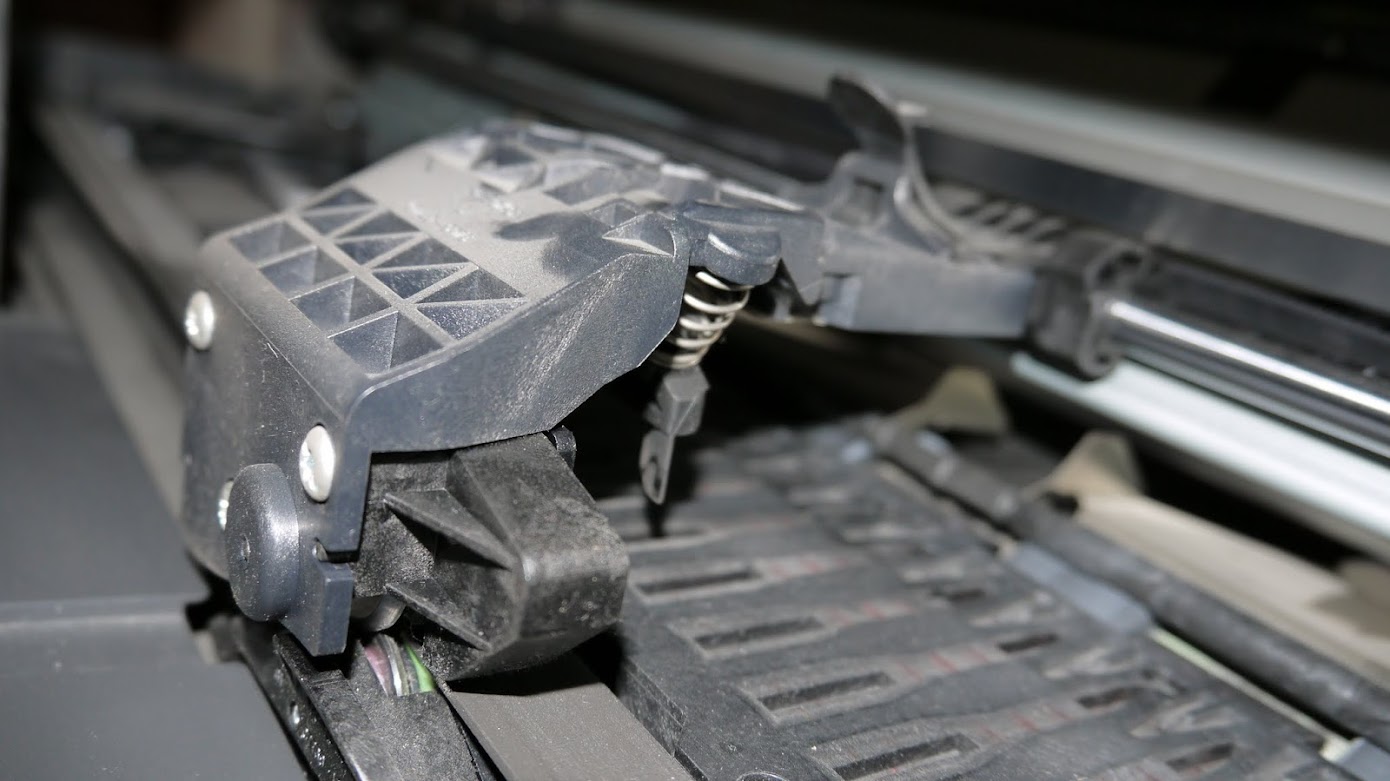

la situazione attuale è questa :

[atacry]

[atacry]

[Apocalysse]

Guarda, il mio collega che ha cambiato 2-3 cinghie di quel plotter, ha detto che a spiegare scrivendo non è possibile, inoltre ci mette 3-4 ore per fare il lavoro

BTW mi ha detto che va anche smontato lo strobe, il nastro con i riferimenti (visibile nella terza foto), non pulirlo assolutamente con nessun prodotto chimico, se ti mangi i riferimenti stampati => lo butti via !

Anche il particolare della prima foto va smontato, quando metti la nuova cinghia sul carrello, attento al riferimento, non puoi mettere il carrello dove ti pare !

[atacry]

come smonto questo per sfilare il carrello ????

la puleggia e la molla le ho gia smontate devo sostituirle anche quele erano in corredo alla cinghia

[Apocalysse]

Glielo chiedo domani ^^

[atacry]

Originariamente inviato da Apocalysse

Glielo chiedo domani ^^

ti prego fammi sapere prima possibile

[atacry]

se riesco a chiuderlo torna come nuovo

https://plus.google.com/photos/10212...66082477403650

[Apocalysse]

Hai fatto ? Forse riesco ora a sentire il mio collega ^^

[atacry]

Originariamente inviato da Apocalysse

Hai fatto ? Forse riesco ora a sentire il mio collega ^^

che ti sembra

[Apocalysse]

Sembra che te la sei cavata
Occhio alla lunghezza delle viti ^^

[atacry]

Originariamente inviato da Apocalysse

Sembra che te la sei cavata
Occhio alla lunghezza delle viti ^^

per la lunghezza solo due + altre due erano differenti dalle altre

P.s. mi è avanzata una vite dici che sara indispensabile ?

[Apocalysse]

Originariamente inviato da atacry

per la lunghezza solo due + altre due erano differenti dalle altre

P.s. mi è avanzata una vite dici che sara indispensabile ?

Difficile, c'è sempre abbondanza di viti in robe del genere ^^

[atacry]

Originariamente inviato da Apocalysse

Difficile, c'è sempre abbondanza di viti in robe del genere ^^

ora non lo riapro comunque chissa dove andava messa

[blasco017]

funziona?

[atacry]

Originariamente inviato da blasco017

funziona?

perfetto

[blasco017]

...e allora le viti rimaste erano solo un di più!!!

può anche essere che ci fossero delle viti nel ricambio.... per cui ne avevi di più veramente...

ciao e brava!
