- TERMO COPPIE -

[Skyry]

Ciao a tutti ragazzi,
volevo porre una questione alla vostra attenzione...
Voglio utilizzare delle termo coppie per il rilevamento diretto delle temperature su cpu, gpu e chipset, queste hanno uno spessore molto ridotto, che va da un decimo della parte posteriore a quattro/cinque decimi dell'anteriore.

E qui il problema...4/5 decimi sono tanti! Se inserisco la termo coppia tra chip e dissipatore questo non aderisce più alla superficie del chip come dovrebbe.

COME FARE?

[nicolait]

La metti sull dissipatore, magari sulla base, in modo che sia il più vicino possibile alla sorgente di calore di cui vuoi misurare la temperatura.

1 cm di distanza su una superficie che conduce calore comporta un errore di lettura assolutamente trascurabile.

[Skyry]

Si hai ragione, questa è una soluzione a cui ho pensato ma come li tieni in posizione?

[SoXos]

Usando un pezzetto di nastro isolante.

[nicolait]

Dipende dalla situazione: una vite e un fermo, nastro isolante, una fascetta, ecc.

[Skyry]

Originariamente inviato da SoXos

Usando un pezzetto di nastro isolante.

Originariamente inviato da nicolait

Dipende dalla situazione: una vite e un fermo, nastro isolante, una fascetta, ecc.

Non c'è abbastanza spazio...

CPU


CHIPSET

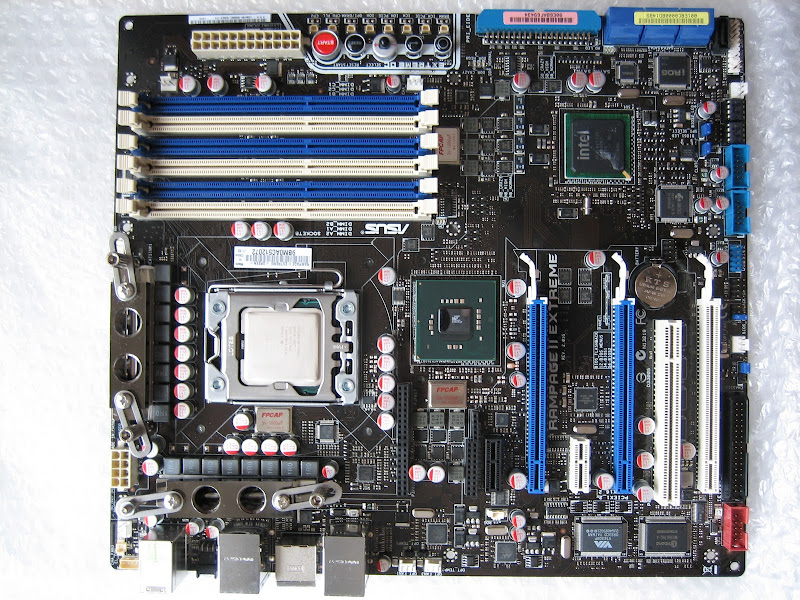

SCHEDA SPOGLIA


Fra il dissipatore e il processore ci sarà un millimetro scarso di aria, mentre per quanto riguarda il chipset non è dotato di heat spreader quindi la superficie disponibile aumenta. In questo caso avevo pensato ad un pezzetto di biadesivo per il sostegno del cavetto e di una punta di pasta termica per portare a contatto la coppia termica con la superficie dissipante.

Che ne dite?

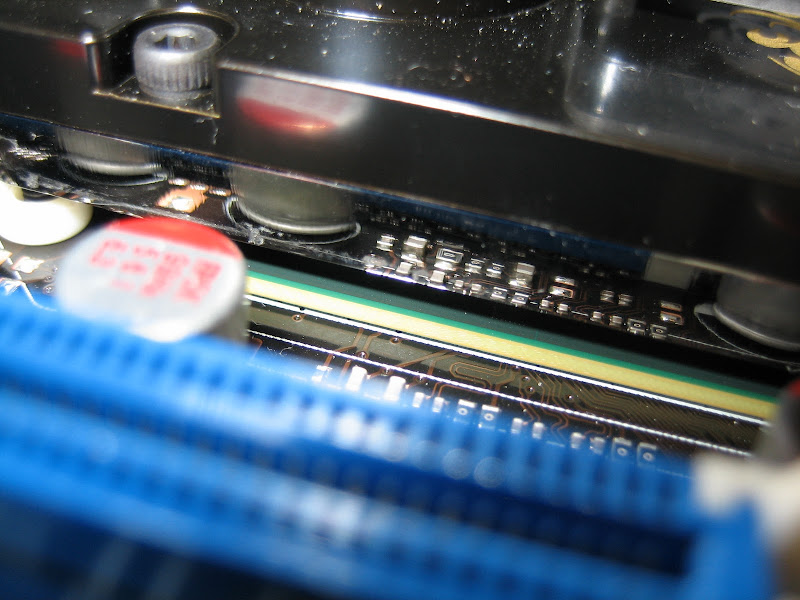

Cosa simile per le vga...
Il problema maggiore è il processore, anche perchè sarebbero due le termo coppie da installare, una da collegare alla MB e una ad un controller esterno.

[nicolait]

Non vedo il dissipatore nella foto, e non capisco se quello che hai montato è un waterblock o meno.

Di solito l'ntc la si fissa sul metallo del dissipatore, il più possibile vicino al core.

[Skyry]

Nella prima foto si vede il rame del wb della cpu e l'unico spiraglio dal quale si può tentare di infilarcela è leggermente prima dell'astina di ritenuta, nel punto in cui la gabbia si allarga verso l'esterno (lo si vede dalla foto grande senza wb).
Il wb ha una superficie maggiore rispetto al processore e mi da uno spazio utile su cui applicare il sensore di 1 cm ca, unicamente nei due punti in cui la gabbia si allarga lasciandomi un pochettino più di aria...
