TAMARRATA TECNOLOGICA

[superalfredorossi]

Salve a tutti,
non sono qui a chiedere aiuto ma per condividere la mia TAMARRATA TECNOLOGICA!

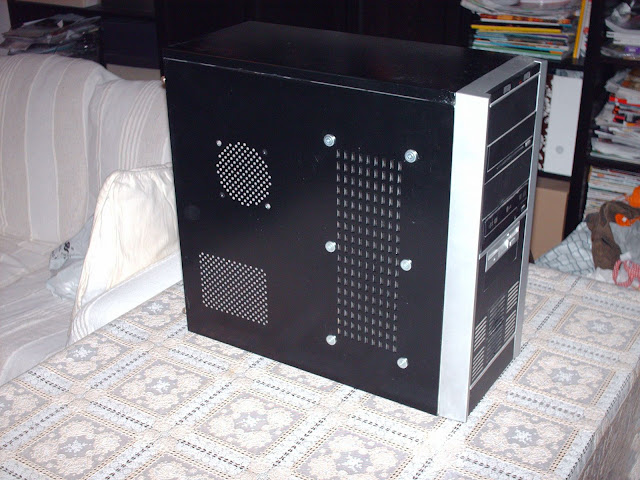

Ecco come si presentava il mio case fino a una settimana fa (tra l'altro senza marca comprato in fiera 3 anni fa per 20 euro):

Con l'arrivo del caldo ho notato le temperature lievitare sempre di più finchè ho pensato di ottimizzare l'areazione del case fintanto che mi decido a prenderne uno come si deve.

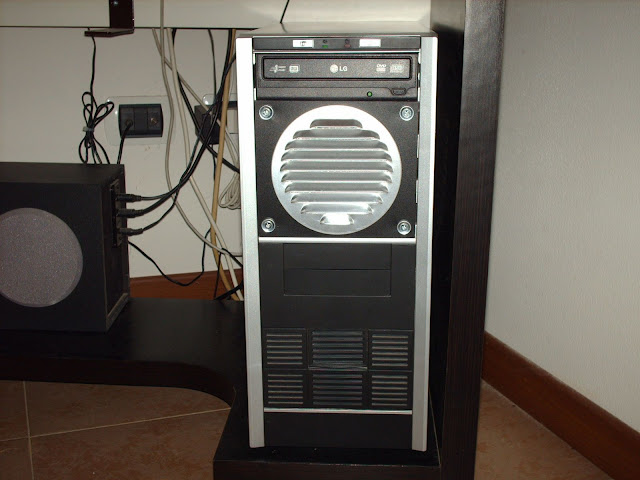

Allora ho aggiunto una ventola a 5V di fianco alla scheda video e una ventola frontale in alto ad altezza cpu e quest'ultima l'ho fatta usando proprio la TAMARRATA TECNOLOGICA:

Direte voi: mah! è proprio una tamarrata la griglia di areazione!
Si è proprio una griglia di areazione in alluminio acquistata da castorama nel reparto apposito. Beh lo ammetto, speravo in un effetto migliore ma alla fine ha dato al case un lieve tono tamarro.
Adesso viene la parte tecnologica:

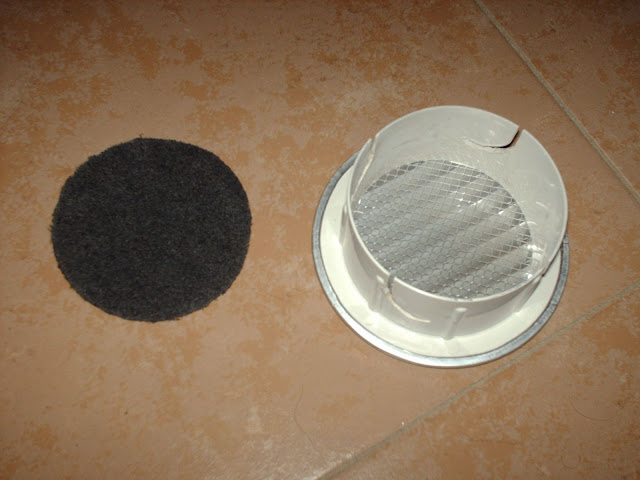

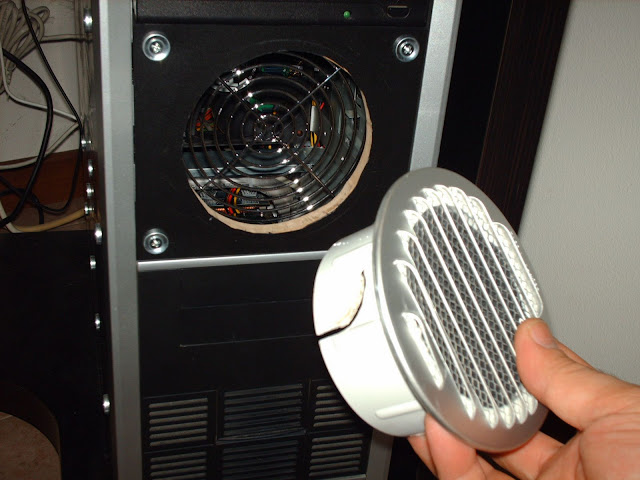

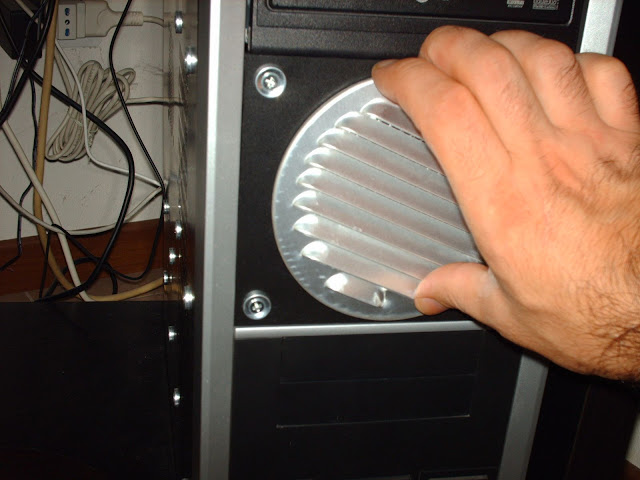

Ruotando la griglia si smonta ed è possibile sostituire o pulire il filtro anti-polvere senza aver bisogno di aprire il case.

Ma com'è fatta la TAMARRATA TECNOLOGICA? Beh non è una cosa che si fa in una giornata:

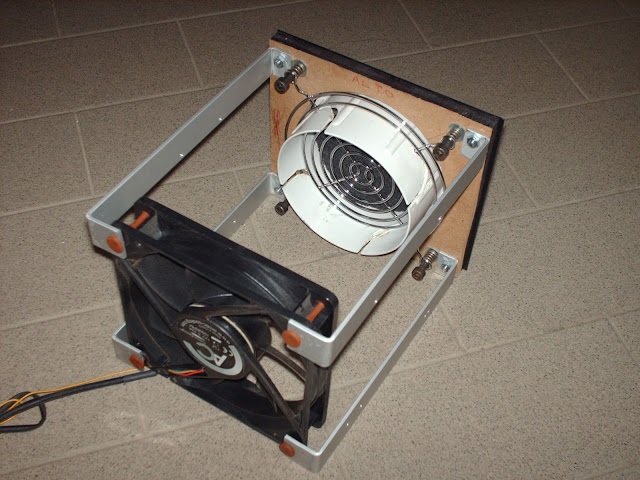

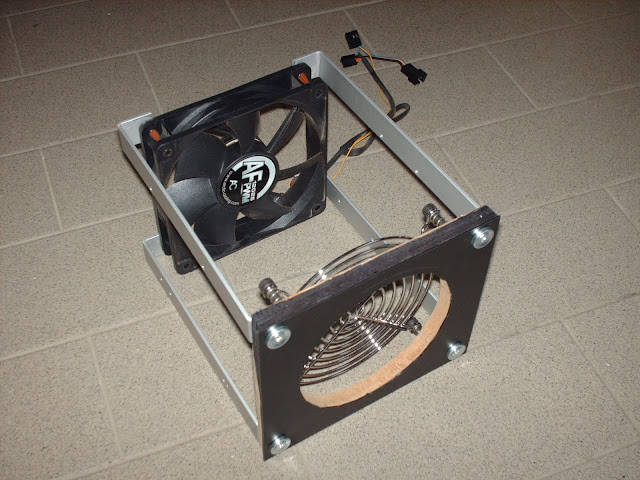

Si tratta di un pannello di mdf da 10mm con anteposto un foglio nero in pvc (credo) con 4 viti di Ø4mm con delle molle in acciaio.

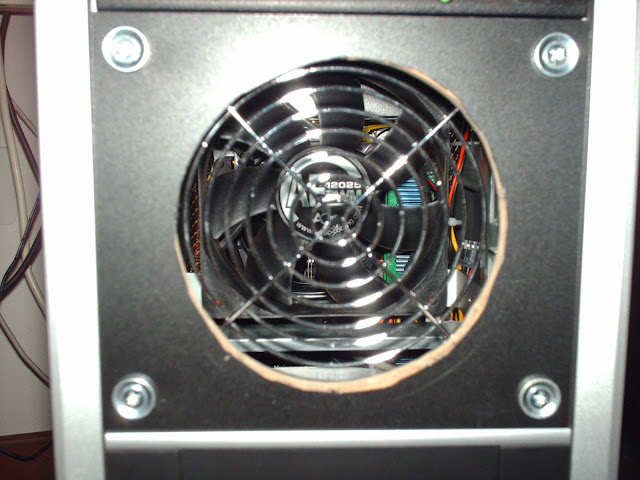

La griglia per ventole viene tenuta in trazione dalle molle e blocca la griglia di areazione mediante un innesto "a baionetta" con la rotazione della griglia stessa che se si vede è intagliata.

La tamarrata si monta come un cassetto per hdd (in realtà era quella l'idea originale) ed ha i fori filettati per assicurarla al case con le normali viti che si usano per bloccare unità disco.

Se qualcuno vuole approfondire posto il link di tutte le foto: http://picasaweb.google.it/113260555...taTecnologica#
Ciao

P.S. Ho deciso di avviare la discussione in questa sezione del forum e non in quella dedicata al modding perchè si tratta più di un intervento per il "raffreddamento" che di una modifica a fine estetico.

[maxmax80]

Superalfredo la tua TAMARRATA SPACCA DI BRUTTO!!

[BobaFeet]

L'innesto a baionetta é fighissimo!!!

[HaRdCoRe GaMeR]

Una ventola di qualità però potevi metterla...e sistema meglio i cavi

[29Leonardo]

Originariamente inviato da HaRdCoRe GaMeR

Una ventola di qualità però potevi metterla...e sistema meglio i cavi

Le ventole AC sono buone.

[stetteo]

Originariamente inviato da HaRdCoRe GaMeR

Una ventola di qualità però potevi metterla...e sistema meglio i cavi

Cosa ha la AC che non va?
Comunque, bel lavoro, carino e ben realizzato.

[superalfredorossi]

Originariamente inviato da HaRdCoRe GaMeR

Una ventola di qualità però potevi metterla...e sistema meglio i cavi

Meglio di come vedi nell'ultima foto non sono riuscito a sistemare i cavi: il case è largo appena 18 cm e alto 42 cm...forse dalla foto si capisce poco ma davanti ad ogni ventola non ci sono cavi, quello che dall'ali va alla mobo sembra in mezzo, ma in realtà è molto vicino alla paratia sx.
La ventola è pwm, è silenziosa ed economica...meglio di così!

[eckarth]

scusami,per quanto apprezzo il tuo impegno non ci trovo niente di innovativo,potevi tranquillamente piazzare una ventola nella parte anteriore senza fare innesti "a baionetta";
prova a ottimizzare la cablatura in modo da ridurre l'atrito e aumentare il flusso d'aria nel case;
buca la parte superiore del case e metti una ventola in estrazione

[birk88]

haha, sei un grande!!! ma la foto della pizza ?? :-)

[superalfredorossi]

Originariamente inviato da birk88

haha, sei un grande!!! ma la foto della pizza ?? :-)

Era la pausa cena!

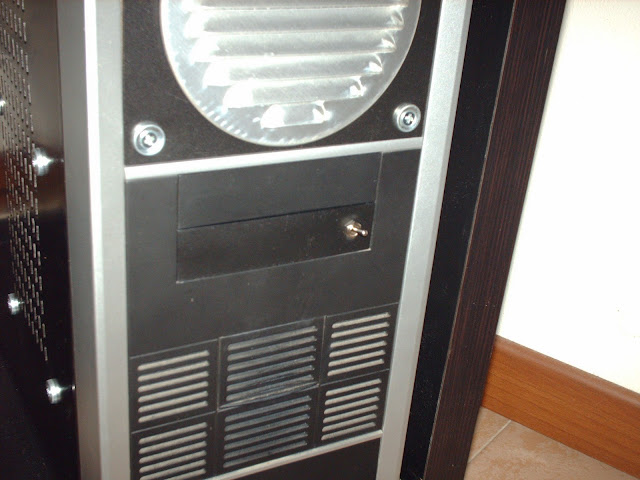

Intanto ho fatto una minitamarrata2. La vedi quella levetta come quelle delle luci che erano sul cruscotto delle vecchie 500?



L'ho aggiunta stasera e mi serve a selezionare la 5V o 12V sulle 2 ventole in basso (in e out) perchè avevo gli hdd a 43-45°C (!!!) con le ventole a 5V mentre adesso sono a 37-38°C con 27°C d'ambiente con le ventole a 12V...così quando devo guardare un film e mi serve silenzio faccio in un attimo!

[superalfredorossi]

Originariamente inviato da eckarth

scusami,per quanto apprezzo il tuo impegno non ci trovo niente di innovativo,potevi tranquillamente piazzare una ventola nella parte anteriore senza fare innesti "a baionetta";
prova a ottimizzare la cablatura in modo da ridurre l'atrito e aumentare il flusso d'aria nel case;
buca la parte superiore del case e metti una ventola in estrazione

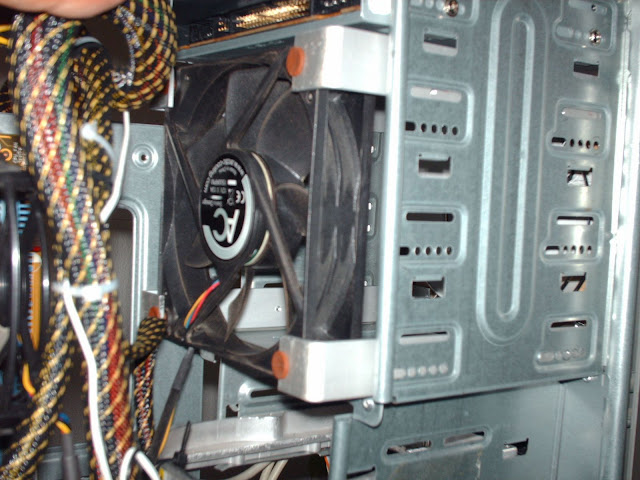

Come già detto ad un altro utente la cablatura va bene (meglio di così non si può), la foto inganna, i cavi che sembrano in mezzo in realtà sono vicinio alle paratie, qua si vede meglio:

La parte superiore è già murata di cavi dell'ali e cmq non vorrei bucare il tetto.

Si, è vero, non c'è quasi nulla di innovativo (tranne la possibilità di sostituire il filtro antipolvere senza smontare il case), in realtà è lo sfruttamento di un progetto di cassetto per hdd incompiuto.
Ciao

[M@gic]

magari una griglia meno grezza ci stava meglio, ce ne sono alcune per uso marino (per le barche..) molto stuzzicanti, ma alla fine va bene anche quella che hai montato
però l'interruttore nun se po' guardà, mettine uno così, 0,50€
13x20 mm



volendo c'è pure con la lucina

ma nel complesso, un buon lavoro...

[superalfredorossi]

Originariamente inviato da M@gic

magari una griglia meno grezza ci stava meglio, ce ne sono alcune per uso marino (per le barche..) molto stuzzicanti, ma alla fine va bene anche quella che hai montato
però l'interruttore nun se po' guardà, mettine uno così, 0,50€
13x20 mm



volendo c'è pure con la lucina

ma nel complesso, un buon lavoro...

Altrimenti che tamarrata sarebbe? (grazie per risposta e dritte)

[29Leonardo]

ma quella specie di cinturini in silicone(?) dove stanno gli hard disk da dove li hai presi?

[M@gic]

Originariamente inviato da superalfredorossi

Altrimenti che tamarrata sarebbe? (grazie per risposta e dritte)

anche la tammarrata ha un suo stile

[superalfredorossi]

Originariamente inviato da 29Leonardo

ma quella specie di cinturini in silicone(?) dove stanno gli hard disk da dove li hai presi?

Dal brico, ma per completezza ti invito a leggere la discussione http://www.hwupgrade.it/forum/showthread.php?t=2203723
Ciao

[29Leonardo]

Originariamente inviato da superalfredorossi

Dal brico, ma per completezza ti invito a leggere la discussione http://www.hwupgrade.it/forum/showthread.php?t=2203723
Ciao

Ok grazie, ciao

[Luka89]

a me piace molto il tuo lavoro sei pieno d fantasia e innovazioni complimenti
