[confusione: ON] aiuto su collegamento cavo video

[marco_182]

salve ragazzi, sarà che ho abbandonato questo progetto per circa un mesetto ma mi trovo nella confusione più totale..
devo collegare la tv al pc, e fino a qui è tutto ok
il problema si poneva su che collegamenti usare, e per riassumere moltro brevemente vi posto un immagine di come dev'essere il collegamento fatto, partendo dal pc (ati hd3650) al tv (panasonic)



e anche fino a qui ci siamo

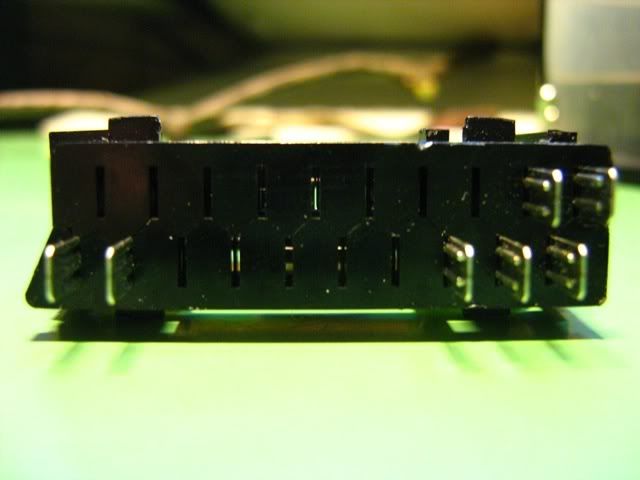

siccome non ho voglia di comprare un rgb/scart volevo autocostruirmelo tramite un composito/scart che ho a casa, ecco le foto dopo averlo smontato e rimosso la massa principale, quindi solo le tre rca e i pin della scart!!





data la mia confusione momentanea, chi è così gentile da indicarmi dove vanno collegati i pin al posto degli originali?
approposito, al posto della schedina che c'è nella foto volevo utilizzare dei fili volanti, quindi meno rotture di balle
grazie!

[marco_182]

piccolo up nel giro di pochi minuti,

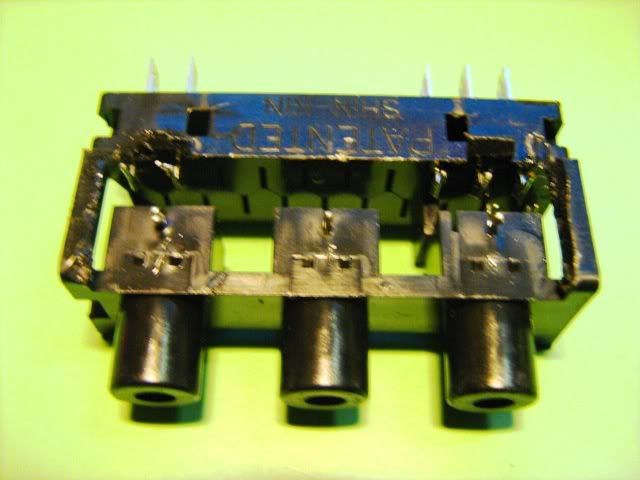

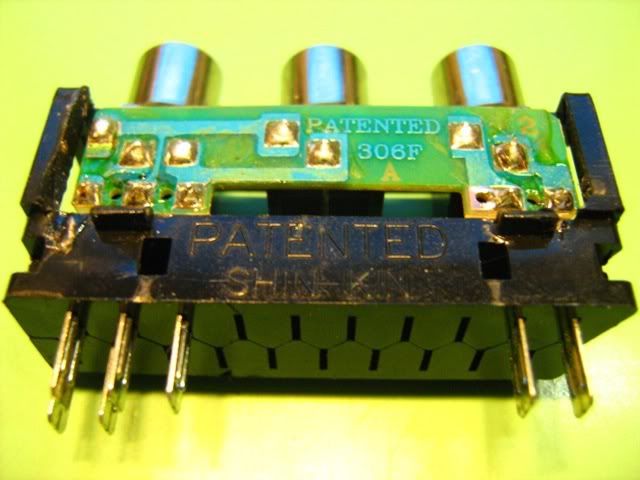

mi sono occupato di smontare la basetta (inutile) e a rimuovere la struttura delle rca:



ed ecco cosa ne resta, ora provvedo a colorare le plastiche dei colori idonei del component (rosso(che c'è già)- verde - blu)

[Dumah Brazorf]

Ma scusa l'uscita della scheda non è s-video?

[marco_182]

Originariamente inviato da Dumah Brazorf

Ma scusa l'uscita della scheda non è s-video?

no è un 7 pin mini-DIN dove è possibile far fuoriuscire sia l' S-video sia:

Un connettore a 7-pin può anche trasmettere le componenti YPbPr o RGB, sebbene le uscite sono solitamente 3 connettori RCA per YPbPr e 5 connettori BNC o SCART per RGB. Questi cavi sono spesso forniti insieme alla scheda video.

nel mio caso che sono tre connettori rca si parla di YPbPr o di RGB

edit: provo a collegare questi piedini?

-------------------------------
ROSSO:15 | massa ROSSO: 13
-------------------------------
VERDE:11 | massa VERDE: 9
-------------------------------
BLU: 7 | massa BLU: 5
-------------------------------

http://www.nairam.sk/scart.jpg

[Dumah Brazorf]

In pratica avevi voglia di complicarti la vita. Ti bastava un cavo s-video da 7-din a rca ed eri a posto.
Poi con l'audio come fai?

[marco_182]

Originariamente inviato da Dumah Brazorf

In pratica avevi voglia di complicarti la vita. Ti bastava un cavo s-video da 7-din a rca ed eri a posto.
Poi con l'audio come fai?

non è proprio esatto il termine "complicarti la vita"

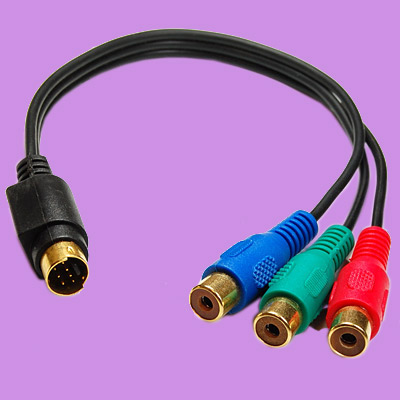

come dici tu, il cavo7-din a rca ce l'hò già, ed è questo:
http://images.channeladvisor.com/Sel...BF(002)__4.jpg
avevo optato anche per un unico cavo S-video standard (cioè 4pin) ma l'unica entrata che ho nella tv è anteriore e mi farebbe piuttosto schifo
siccome si parla ancora di un panasonic CRT abbastanza vecchiotto, le uniche connessioni disponibili sono l'audio stereo e la presa scart (no ingressi component nel televisore)
ecco riassunto il perchè di questa soluzione
per l'audio invece utilizzerei un semplice sdoppiatore jack da 3.5 mm cui uno parte per le casse del pc, l'altro invece parte per l'ingresso al tv
foto dopo aver smontato tutto l'adattatore composito/scart e in aggiornamento sulla modifica componente/scart!

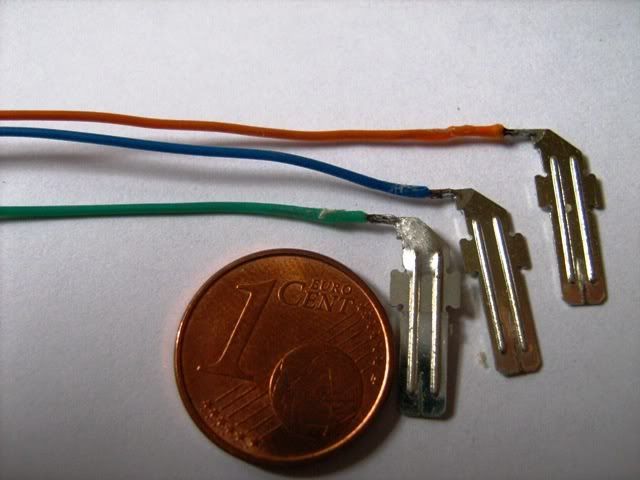

pin componente:

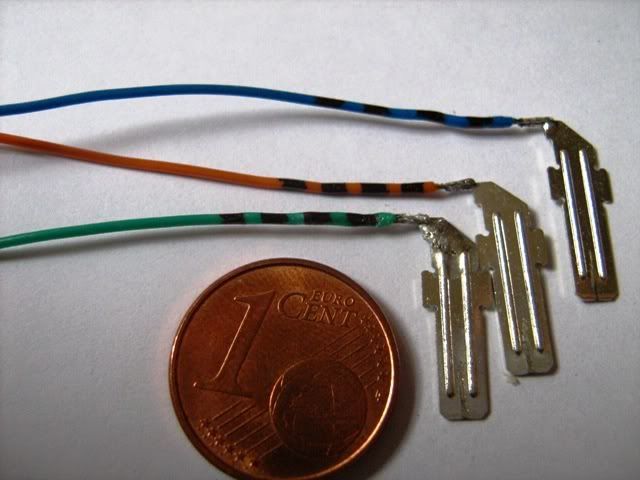

pin masse componente:

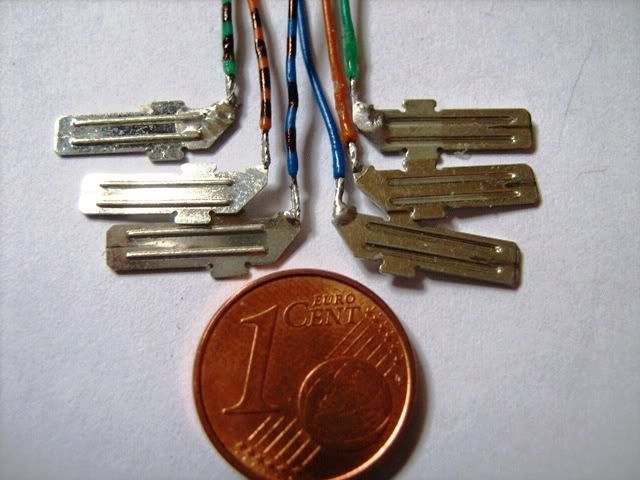

tutti i pin insieme:

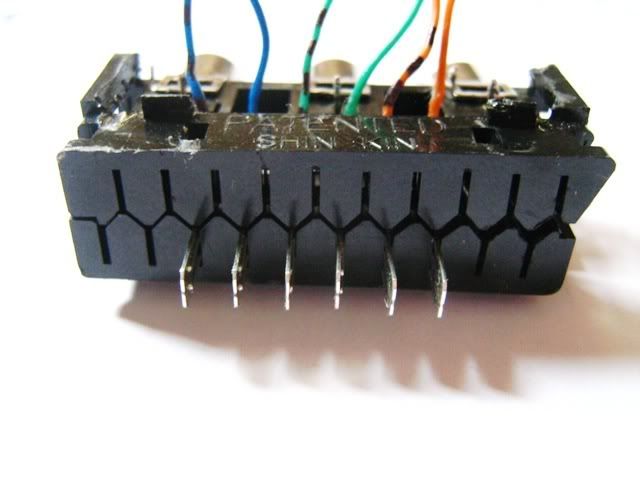

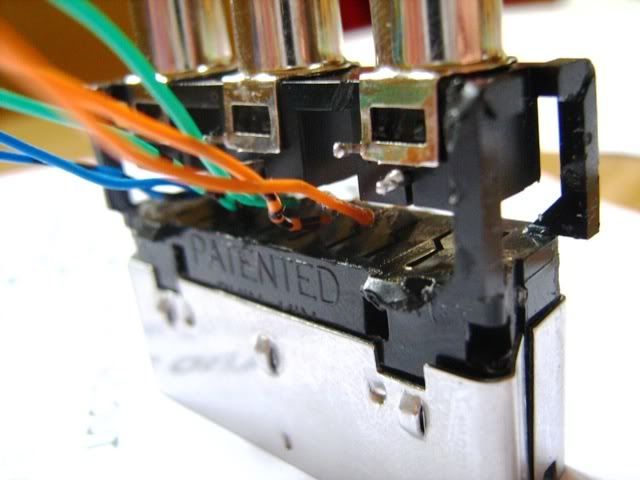

semimontato:





come vedi ora mi basta saldare i cavi che fuoriescono ai rispettivi pin che vedi nell'ultima foto delle rca..
e forse dovrebbe andare

se per caso qualcuno se ne intende di più e sà dirmi se manca un qualche pin di riferimento, sono ben accetto ad ascoltare
dato che l'adattatore di prima (cioè il composito, L, R, e video) aveva sette pin e non sei come di norma (2 per rca)
magari un qualche pin perchè il televisore riconosca correttamente l'ingresso (come per esempio il Segnale di Blanking o il Sincronismo / Dati) per il corretto funzionamento

[marco_182]

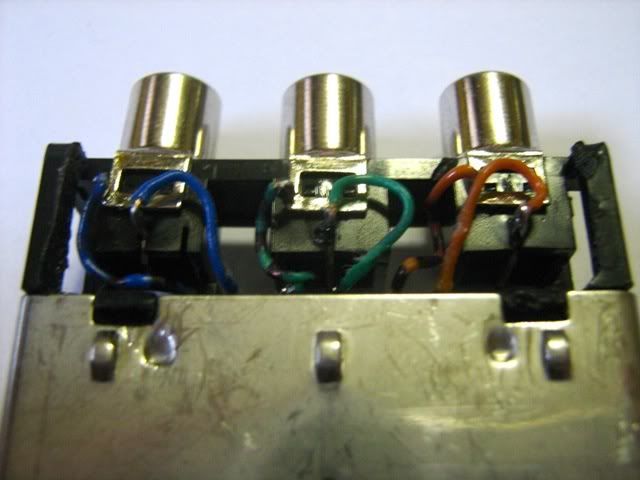

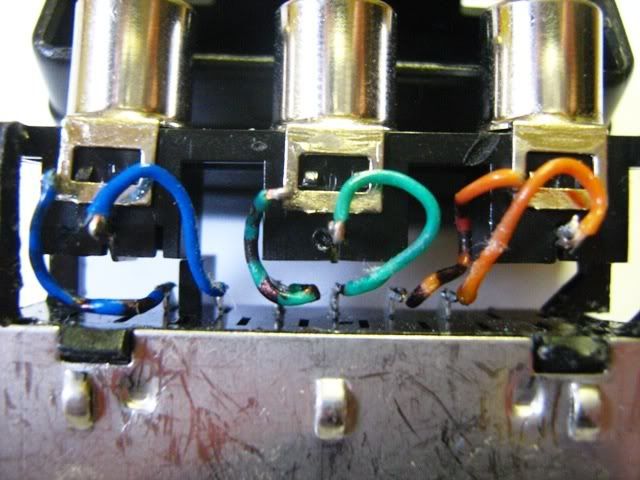

finito
appena posso provo col tv collegato

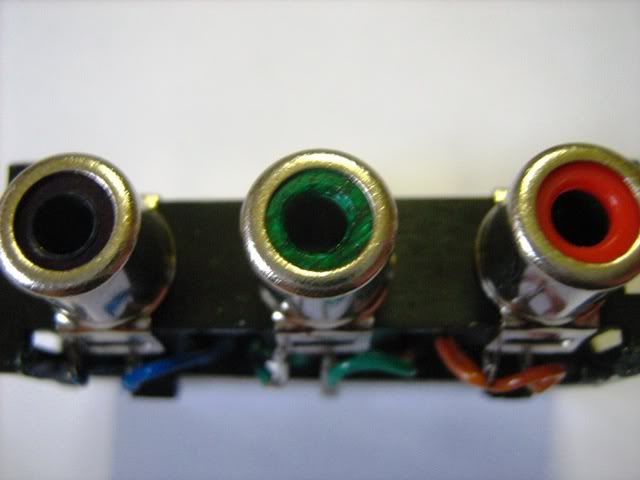

BLU---------------------------------------VERDE------------------------------------ROSSO

[marco_182]

UP!!!
in settimana ordino il cavo!!

http://www.circuitcity.com/applicati...431&CatId=1408

non è stupendo? quasi mi dispiace doverlo nascondere tutto da una parte all'altra della casa

per il cavo audio sono già apposto

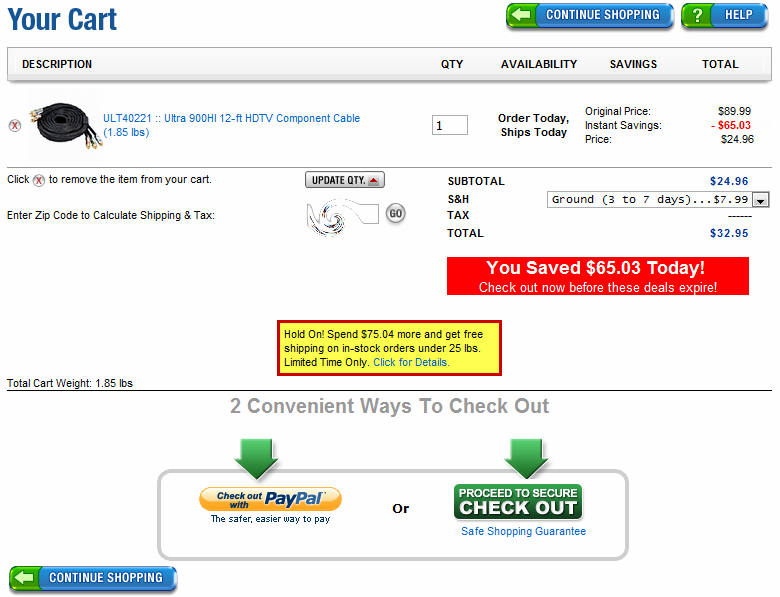

ecco il preventivo dal sito:



in tutto spenderei 32.95 dollari con un invio dai 3 ai 7 (anche se ci credo poco, mettendo il cap che nella foto ho oscurato, in italia penso ci stia molto di più ad arrivare )

forse forse ci credo di più sullo sconto sul cavo, da $89.99 con uno sconto di $65.03 (il cavo mi sembra veramente di buona qualità ed è quello di cui ho bisogno sia per la distanza sia per le interferenze che si verrebbero a creare nel percorso che ha da fare il filo) circa 3 metri eh!!

[Dumah Brazorf]

Funziona?
Non so se si è capito cosa volevo dire. Visto che dovevi ordinare un cavo invece di smembrare il tuo adattatore scart potevi comprare un cavo di questo tipo.



Più un secondo per l'audio, da jack stereo a rca(bianco e rosso)

[marco_182]

Originariamente inviato da Dumah Brazorf

Funziona?
Non so se si è capito cosa volevo dire. Visto che dovevi ordinare un cavo invece di smembrare il tuo adattatore scart potevi comprare un cavo di questo tipo.



Più un secondo per l'audio, da jack stereo a rca(bianco e rosso)

si lo sò che bastava anche quello, ma volevo una qualità un pò piu decente capito?
comunque siccome il buco nel muro non è ancora ultimato non sò quando potrò provarlo dato che se volessi aggirare il buco dovrei fare tutto il giro della casa per provarlo alla tv, che comunque è un 32" crt quindi non facilmente spostabile
provo a spostare il pc se non faccio troppi casini
