[Mod Case] Da PC a media center!

[Speed_89]

Salve a tutti ragazzi!
Questo è il mio primo thread! Sono da molto iscritto a HU e seguo molto questa sezione sul modding, fino a questi giorni nei quali ho deciso di provare a fare qualcosa anche io!

L'idea era di trasformare il mio "vecchio PC" (e vecchio è un eufemismo, perchè ha ben 7 anni! ) in un media center da allocare sotto la tv e da collegare ad essa per vedere i miei cari DivX...

L'idea non è malvaglia, poi tutto starebbe nel creare il case, in quanto l'hardware di questo pc va benissimo per ciò che deve fare!

Veniamo però alle dolenti note...
1) MoBo enorme con 6 (dico 6!) slot PCI;
2) Sheda video non integrata, ho una Radeon 9550 su agp;

Il problema quindi avrete capito, è lo spazio, perchè avendo una MoBo tanto grande, si presenta pure il problema di dove situare l'alimentatore!
Per non parlare del fatto che il case si deve adattare alle misure del mobiletto dove dovrà entrare!

Dopo aver aperto diecimila volte il case per misurare, sono arrivato ad un'unica soluzione... Case su 2 piani!

Ho fatto anche un modello in SketchUp... Eccolo!




Allora, ora vi spiego... Avevo pensato di fare il telaio in legno, perchè mi è più comodo da lavorare/assemblare, e perchè costa di meno dell'alluminio! Se guardate la prima immagine, le misure sono: lunghezza 38cm, profondità 30cm; altezza 30cm; il "secondo piano" è situato a un paio di centimetri sotto la metà dell'altezza (nel modello è a metà, ma non ci fate caso ) e i listelli di legno avranno sezione quadrata con lato 2cm.
Facendo due conti, avremo al primo piano un'area utilizzabile di "L 34 x P 26 x H 10", e al secondo piano di "L 34 x P 26 x H 14".
Io ho pensato, come si evince dal modello di collocare al piano terra l'alimentatore (da 300W in grigio), l'unità ottica (in arancione) e l'hard disk (in rosso), mentre al secondo piano la MoBo (in verde) con scheda video (in blu) e la schedina usb (in celeste). Poi ci sono due ventole (delle quali ancora non so il verso, se in estrazione o in immsissione) una sul frontale x rinfrescare l'hdd e l'ali, e una dietro il processore, che tra l'altro monta già il suo dissipatore passivo più ventola.
Ultima cosa... La struttura come avrete visto è semplicemente un telaio, ha solo i lati... Per rendere tutto piu stabile, nonchè per creare una struttura d'appoggio, ho pensato di impiegare dei profilati di alluminio a T (li potete vedere in grigio chiaro nella immagine 4), tre bacchette al primo piano e tre al secondo, su quelle al primo poi appoggerei un foglio di masonite (quella delle cornici a giorno) mentre sulle bacchette al secondo piano, farei direttamente i buchi per i distanziali della MoBo e poi ci metterei quest'ultima (questa scelta tre due motivi: 1) che dovrebbe cosi circolare più area; 2) possono passare i vari cavi diretti al pian terreno; 3) cosi sarebbe tutto più comodo da smontare).
Ultimissima cosa! Il tutto alla fine sarebbe chiuso con dei fogli in plexi da 2 mm (quello delle cornici a giorno).

PS: la MoBo occupa quasi tutta l'area del secondo piano, resta un centimetro per lato! Ah e un'altro dubbio, come faccio per il cavo ATX, quello con il connettore x la MoBo? L'alimentatore non è troppo distante? Ho scelto di metterlosotto gli slot PCI in modo che se scalda non scalda il processore... Ci sono delle prolunghe in commercio?

Ok ragazzi, ho cercato di spiegarvi il mio progetto, ora sono aperto a tutti i consigli del mondo! Daltronde è per questo che l'ho postato! Questo è il mio primo mod, e l'unica esperienza che ho, se cosi si può definire, viene dalla lettura delle vostre passate discussioni... Quindi fatevi sotto e consigliatemi!

[Speed_89]

C'è nessuno?!

Mica vi avrò scioccati?!

[fedexxx84]

nono anzi sono curioso! quando pensiono il mio e6320 lo faccio anche io!

[Speed_89]

Meno male, mi stavano venendo le crisi psicologiche!

Comunque so che forse son ostato un po "aggressivo", magari qualcuno penserà "hai già deciso tutto, che vuoi sapè!" XD
Però come detto è la prima volta che tento di fare una cosa del genere, quindi qualche consiglio mi farebbe molto piacere!

[marco_182]

iscritto!!
quanto mi piacciono questi mod!!
EDIT: cavolo ho appena perso 25 righe di testo da farti leggere
riassumo:
ricordati l'espandibilità di cui avrai bisogno un giorno, se nel caso mettessi una scheda video o una scheda madre nuova, tieni conto delle misure così non dovrai rifare un progetto intero

Originariamente inviato da Speed_89

Ci sono delle prolunghe in commercio?

si tranquillo esistono cerco online

edit:
http://www.overclockers-store.com/co...m-pi-1888.html
tieni presente che 6 euro e qualcosa è fuori da qualsiasi mondo, sono tanti soldi, con un alimentatore vecchio (anche at) te lo fai gratis, al massimo devi comprare il connettore femmina oppure ce lo prelevi da una scheda madre rotta

[Speed_89]

Originariamente inviato da marco_182

iscritto!!
quanto mi piacciono questi mod!!
EDIT: cavolo ho appena perso 25 righe di testo da farti leggere
riassumo:
ricordati l'espandibilità di cui avrai bisogno un giorno, se nel caso mettessi una scheda video o una scheda madre nuova, tieni conto delle misure così non dovrai rifare un progetto intero


si tranquillo esistono cerco online

edit:
http://www.overclockers-store.com/co...m-pi-1888.html
tieni presente che 6 euro e qualcosa è fuori da qualsiasi mondo, sono tanti soldi, con un alimentatore vecchio (anche at) te lo fai gratis, al massimo devi comprare il connettore femmina oppure ce lo prelevi da una scheda madre rotta

No, a dire il vero l'espandibilità non la considero proprio, perchè è un pc vecchio di 7 anni...
E' solo per evitare di comprare un hdd multimediale...
Poi avere un pc collegato alla TV comunque fa comodo, ed è meglio di un hdd multimediale...
In tutti questi anni nn si è rotto niente, spero continui la scia positiva!
Se poi proprio decede qualche pezzo... Beh si ricicla il riciclabile!

Comunque domani penso di passare in ferramenta a comprare i listelli di legno, la masonite e i foglietti di plexy, più un'altro po di occorrente vario...

Voi che pensate, mica scalderà la MoBo coll'ali sotto?

[Speed_89]

Work in progress! XD Più tardi posto le prime foto!

[Speed_89]

Eccomi qua!

Sono risalito dal garadgee vi posto le foto!

Stamane sono andato in ferramenta (a dire il vero è un centro commercaiale dotato di ferramenta, del quale non so se posso citare il nome... )

Comunque ho comprato 3 listelli di legno da 2 metri, di sezione 2,5 cm x 2,5 cm, e ho colto l'occasione per farmeli tagliare delle misure che mi servivano...

Peccato che ad un certo punto i listelli erano troppo corti e non ha potuto più tagliarli...

Comunque ecco, perfettamente tagliati 8 listelli da 25 cm e 6 da 35 cm...



Ho dovuto tagliare da me 4 listelli da 30 cm...



Da notare che le misure sono leggermente diverse da quelle del progetto perchè i listelli erano da 2,5 cm e non da 2... Però non cambia molto!

Tagliati tutti i listelli...



...si procede all'assemblaggio del telaietto frontale e di quello posteriore (sono ugluali XD)...



...ho usato un po di vinavil e due puntine senza testa, ed ecco il risultato...



Sembra abbastanza stabile, ma comunque in seguito, quando i due telaietti saranno uniti dalle traversine da 25 cm, utilizzerò anche delle staffette angolari ad L, quindi sarà tutto ancora più stabile!

Per ora è tutto... Mi sono fermato sia per lasciare asciugare la vinavil, sia perchè non ho tutte le staffette ad L, e dopo mi fermo a comprarle! :P

PS: dimenticavo, ho comprat oanche un foglietto di masonite 30x40 cm, che ho proceduto ad adattare rendendolo 25x30 cm...



...questo sarà la base dove poggerà l'ali, l'hdd e il dvd... Tra l'altro,m ho deciso che per dare maggior sostegno a tale base, anzichè usare il profilato a T in alluminio (che sta più di 3 euri al metro! ) userò due traversine di legno da 25 cm (come quelle che saranno impiegate altrove nella struttura).

E con questo è veramente tutto per oggi!

Penso che continuerò un po domattina, e per domani pomeriggio la struttura in legno dovrebbe essere bella che fatta!

[Speed_89]

Ragazzi come promesso ieri sera ho comprato le staffette e stamane ho finito la struttura in legno! Eccola!



Da notare che ho anche diminuita la dimensione delle immagini! :P Prima erano enormi!

Mentre la struttura si consolida col vinavil, ho già tagliato due staffette in alluminio che dovranno sostenere la MoBo... Ora devo solo prendere le misure per fare i buchi dove poi avvitare i distanziali...

A presto!

[Speed_89]

Ragazzi dimenticavo...
Fin'ora è andato tutto abbastanza liscio, ma ora iniziano a servirmi i vostri consigli!
In particolare avete idee su come posso fissare sulla base di masonite l'alimentatore e l'unità dvd? L'hdd non è un problema perchè oltre ai buchi ai lati ha anche quelli sotto... Ma gl ialtri due?

[marco_182]

Originariamente inviato da Speed_89

Ragazzi dimenticavo...
Fin'ora è andato tutto abbastanza liscio, ma ora iniziano a servirmi i vostri consigli!
In particolare avete idee su come posso fissare sulla base di masonite l'alimentatore e l'unità dvd? L'hdd non è un problema perchè oltre ai buchi ai lati ha anche quelli sotto... Ma gl ialtri due?

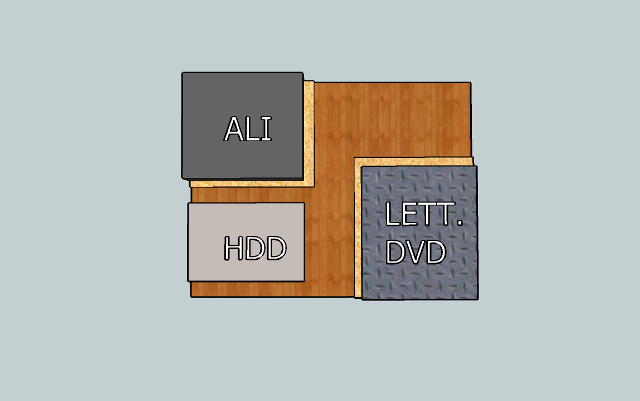

potresti creare delle "vaschette" detto volgarmente per contenerli senza che si muovano ai lati
non chiedermi che colori ho usato o di che misure ho tenuto conto...perchè ho appen reinstallato sketchup proprio ora e ho perso completamente la mano





ecco anche il file esportato se desideri guardarlo meglio o solamente modificarlo
ti basta aprire sketchup File/importa selezioni google earth files (.dae) e caricalo

http://www.megaupload.com/?d=Q0VQA97V

[Speed_89]

Sai che hai avuto una buona idea! Ci devo pensare un po su!

[marco_182]

Originariamente inviato da Speed_89

Sai che hai avuto una buona idea! Ci devo pensare un po su!

l'unico contro è che si possono alzare..mettiamo il caso che apri il cassetto del lettore cd, e appoggiandoci un disco premi in basso, in questo modo il lettore cd si alza, allora in quel caso devi fare dei profili di alluminio e usarli come fascietta, vediamo se riesco a farti capire con sketchup cosa intendo

[marco_182]

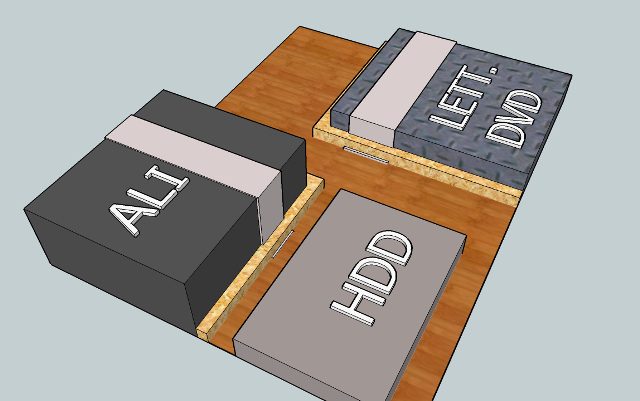

eccomi:





ti consiglio di visualizzare la modifica direttamente su sketchup perchè per foto di capisce poco o nulla

http://www.megaupload.com/?d=TPB3UK2P

il procedimento per importare il file è lo stesso di prima, ti consigli di guardare attentamente anche sotto al disegno per farti capire come ho piegato le strisce di alluminio, così possiamo risolvere eventuali errori che non ti permettono di bloccare saldamente l'ali e il lettore cd

come puoi vedere i listelli di legno posti ai lati dell'ali e del lettore cd sono leggermente lavorati per permettere il passaggio della striscia di alluminio più la sua curvatura

[Speed_89]

Ciao marco! Si, in effetti quella era la cosa che mi lasciava dubbioso, il fatto che si potessero alzare... Si rende dunque necessario legarli con una fascetta di qualche genere...
Per il lettore cd forse risolvo in altro modo... Cioè sfrutto i buchi che normalmente ne permettono il fissaggio allo slot per fissarlo a delle piastrine ad L, a loro volta fissate/bullonate sulla base! In questo modo il lettore verrebbe rialzato e sarebbe ben fisso! Devo solo verificare se la soluzione è adeguata...

Per l'alimentatore invece devo trovare il modo di "fasciarlo"... Ho pensato di creare una sorta di fascetta di alluminio ad U, che capovolta si poggia sul corpo dell'alimentatore, e poi tramite bullonaggio alla base lo tiene giù... Però non saprei... Ho anche un po di lamierinpo del case di un vecchio lettore dvd, però verrebbe un'obrobrio xke non sono il massimo della precisione nei tagli...

[marco_182]

Originariamente inviato da Speed_89

Ciao marco! Si, in effetti quella era la cosa che mi lasciava dubbioso, il fatto che si potessero alzare... Si rende dunque necessario legarli con una fascetta di qualche genere...
Per il lettore cd forse risolvo in altro modo... Cioè sfrutto i buchi che normalmente ne permettono il fissaggio allo slot per fissarlo a delle piastrine ad L, a loro volta fissate/bullonate sulla base! In questo modo il lettore verrebbe rialzato e sarebbe ben fisso! Devo solo verificare se la soluzione è adeguata...

Per l'alimentatore invece devo trovare il modo di "fasciarlo"... Ho pensato di creare una sorta di fascetta di alluminio ad U, che capovolta si poggia sul corpo dell'alimentatore, e poi tramite bullonaggio alla base lo tiene giù... Però non saprei... Ho anche un po di lamierinpo del case di un vecchio lettore dvd, però verrebbe un'obrobrio xke non sono il massimo della precisione nei tagli...

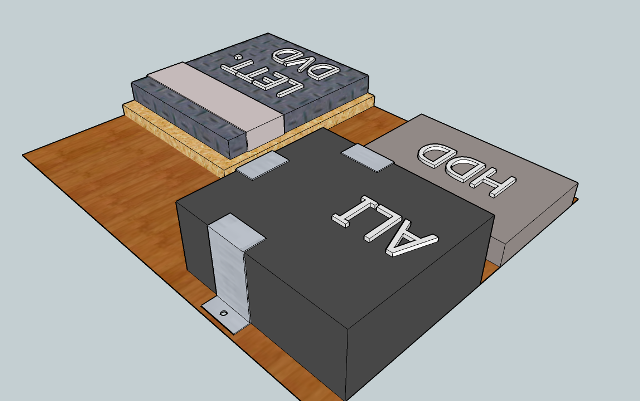

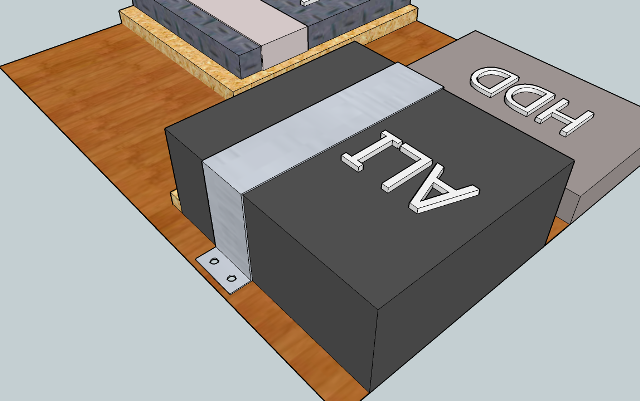

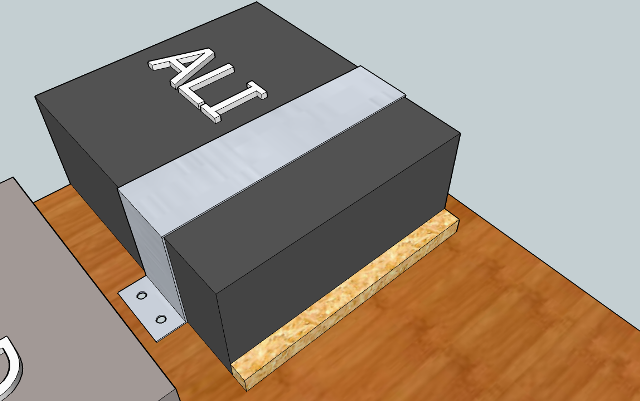

uhm... intendi così?





scusa ma oggi sono in vena di sketchup

per i tagli delle lamiere, guarda tranquillo che anche io sono una sega vera e propria, disegna con pennarello indelebile le linee guida e poi taglia a circa mezzo millimetro verso l'esterno, poi pulisci il taglio e le sbavature con lima da ferro e carta vetrata fina se vuoi fare un lavoro perfettissimo, fai le cose con calma che io mi ero anche ucciso un dito una volta

[Speed_89]

Grande!
Si bravo, è proprio cosi che intendo la fascia per l'alimentatore!

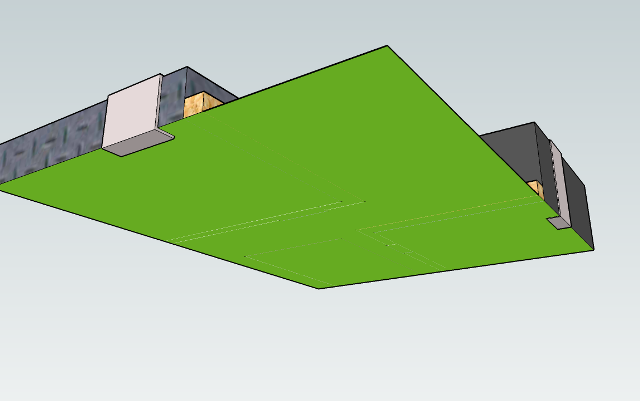

Purtroppo però il lamierino che ho io non ce la fa ad arrivare fino alla base dell'ali, è troppo corto... Magari se sfascio il vecchio case del pc potrei recuperare un po di lamiera... Mmm... Purtroppo non mi vengono altre idee per quanto riguarda il bloccare l'alimentatore...

[marco_182]

Originariamente inviato da Speed_89

Grande!
Si bravo, è proprio cosi che intendo la fascia per l'alimentatore!
Purtroppo però il lamierino che ho io non ce la fa ad arrivare fino alla base dell'ali, è troppo corto... Magari se sfascio il vecchio case del pc potrei recuperare un po di lamiera... Mmm... Purtroppo non mi vengono altre idee per quanto riguarda il bloccare l'alimentatore...

un metodo c'è...ma...non è molto consigliabile..devi smontare l'alimentatore, rimuovere la ventola, svitare le quattro viti della basetta e praticare uno o più fori nel telaio inferiore dell'alimentatore, fatto questo inserisci le viti quanti sono i fori, e stai attento che non tocchino la basetta che rischi di fare corti, per sicurezza ci metti sopra un foglio di plastica ma questo lo lasci per dopo...
appoggi l'ali al legno e prendi le misure per i fori, metti da parte l'ali, fai i fori, rimetti l'ali, inserisci le viti, le avviti con bulloni dal profilo ridotto, rimetti il foglio di plastica sopra le viti, risistemi tutto l'alimentatore e lo chiudi, perfetto!
dirai: du balle

[Speed_89]

Si in effetti è la soluzione migliore! Però cosi lo si dovrebbe smontare tutto per rimuoverlo! Senza contare che come sono delicato, farei fare qualche corto circuito! :P

Forse ho trovato quella giusta... Sono andato a controllare nel vecchio case ormai vuoto, e ho visto che potrei recuperare delle lamiere senza la necessità del dremel, in particolare quelle degli slot da 5,25"... Potrei fare delle staffe cosi...



...ne basterebbero due e fisso l'ali... Sembra abbastanza solico come metallo... Dovrebbe essere ferro e ha uno spessore di un mm circa...

[marco_182]

Originariamente inviato da Speed_89

Si in effetti è la soluzione migliore! Però cosi lo si dovrebbe smontare tutto per rimuoverlo! Senza contare che come sono delicato, farei fare qualche corto circuito! :P

Forse ho trovato quella giusta... Sono andato a controllare nel vecchio case ormai vuoto, e ho visto che potrei recuperare delle lamiere senza la necessità del dremel, in particolare quelle degli slot da 5,25"... Potrei fare delle staffe cosi...

CUT

...ne basterebbero due e fisso l'ali... Sembra abbastanza solico come metallo... Dovrebbe essere ferro e ha uno spessore di un mm circa...

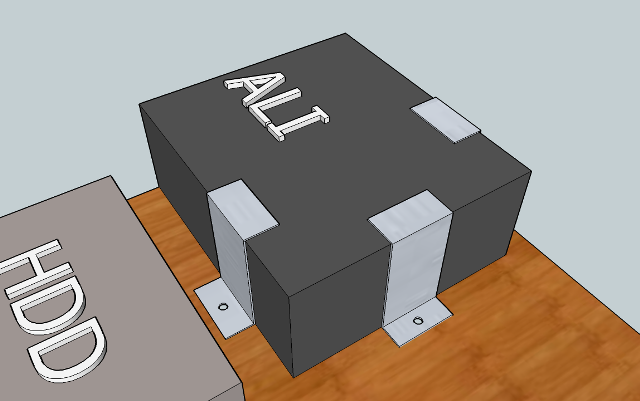

vai tranquillo l'importante è che le due gambette siano abbastanza larghe rispetto all'altezza del profilo e anche di buon spessore, un mm non mi sembra male poi comunque sia l'alimentatore non è un dispositivo che devi muovere più di tanto rispetto al lettore cd, quindi ti bastano due profili ad S e il listello di legno posteriore o se ci riesci un altro profilo ad S, in totale 3





notte
