Dragons mod by m4xt3r

[m4xt3r]

Originariamente inviato da ivanao
ho trovato i tappi tipo quelli di maxter


così ho cominciato a moddarli.
direi che non sono male...aspetto che mi arrivino gli altri led e li monto...

Che figata!!
Finalmente uno che mi da ascolto!!
Come risolverai il problema di fissaggio al case?
Io avevo pensato ad un anello metallico superiore, fissato a dovere (magari incollandolo).
Con l'anello, dovresti riuscire ad ottenere una maggior superficie di fissaggio e la possibilità di far passare i cavi direttamente nel pc, forandolo.

[ivanao]

Originariamente inviato da m4xt3r
Che figata!!
Finalmente uno che mi da ascolto!!
Come risolverai il problema di fissaggio al case?
Io avevo pensato ad un anello metallico superiore, fissato a dovere (magari incollandolo).
Con l'anello, dovresti riuscire ad ottenere una maggior superficie di fissaggio e la possibilità di far passare i cavi direttamente nel pc, forandolo.

beh è un'idea... pensavo anche a del biadesivo tagliato ad anello, ne ho un tipo superforte che non si stacca manco a crick...

[m4xt3r]

Ho aperto un thread nella sezione "modding"...
Puoi ripostare anche li tuoi interventi??
Penso possa essere un argomento interessante per tutti!

[dkS`]

Originariamente inviato da m4xt3r

Non mi avete detto nulla riguardo l'incisione che farò sul plexy della portina anteriore...
E' che venerdì inizio e non potrò tornare sui miei passi!!
La faccio così com'è disegnata??
(l'incisione è quella grigio chiaro)

we we che fresi te senza sentire il mio parere?

mi fa piacere che nn stai fermo un attimo e rivoluzioni spesso le parti del tuo mod! bella l'idea delle fresature sul plexy da far risaltare con un neon e da stealtare con il traslucido rosso!
che ne pensi di provare a creare un rilievo della scritta dragons?
imho uscirebbe una cosa carina e originale, sl che ora nn avrei idee da suggerirti x realizzare quanto scritto!

[m4xt3r]

Ciao Dark!
Il rilievo è davvero un problemaccio, anche perchè al plexyglass ci devo appoggiare sopra la lastra in alluminio e vorrei che le 2 parti si legassero senza che l'aluminio sbandieri...

Ho appoggiato l'idea di Pod: illuminare i profili della scritta!!!

[pod]

Originariamente inviato da m4xt3r
Sei stato chiarissimo!



Ma le fresate interne non le faresti?
La mia intenzione era quella di evidenziare il testo, rendendo chiara e leggibile la scritta Dragons.
E se facessi entrambe le fresate??

se illumini solo quel rigo che hai fatto te per me sciupi la scritta in quanto l'unica illuminazione che vedresti è quella dove hai fatto quell'incisione. invece, facendo i contorni sei sicuro che la scritta si vede! evviva!

[bubbo87]

ciao max come andiamo??? il pannello sx è ancora un WORK IN PROGRESS?? cmnq belle le ultime ideone












TRA POCO MI ARRIVA LA FOTOCAMZ TASCABILE...POI TI PRIVATIZZO

[ivanao]

ehi max se ti interessa ho visto una matassa di filo da lenza giallo fluo, quindi presumo abbastanza reattivo, solo ceh costava 6€ xcui non l'ho preso, magari è molto fine ma x certe cose non dev 'essere male.

[djgusmy85]

Ehi Max, l'hai piu sentito il tuo amico là per Orcad?

[m4xt3r]

No!
Mi devi scusare, abitava non troppo lontano da casa mia, ma quel marrano ha cambiato abitazione!
Tranqui che so già come rintracciarlo...

[Babel]

Max hai ricevuto il mio pvt?
Ciaozz

[dkS`]

Originariamente inviato da m4xt3r
Ciao Dark!
Il rilievo è davvero un problemaccio, anche perchè al plexyglass ci devo appoggiare sopra la lastra in alluminio e vorrei che le 2 parti si legassero senza che l'aluminio sbandieri...

Ho appoggiato l'idea di Pod: illuminare i profili della scritta!!!

effettivamente è proprio un lavoraccio quello di creare un effetto a rilievo col plexy, e sinceramente nn saprei nemmeno come si potrebbe fare!

cmq la fresatura dei profili della scritta offrirà sicuramente un ottima resa!

c ya!

[bubbo87]

ciao max come andiamo, ho visto che il 3ad è rimasto indiscusso da un bel pò...come vanno i progressi...ciao

[m4xt3r]

Stasera pubblico qualche foto...
Non ti preoccupare, per L'Ngi di settembre, dovrebbe essere pronto...

[bubbo87]

Originariamente inviato da m4xt3r
Stasera pubblico qualche foto...
Non ti preoccupare, per L'Ngi di settembre, dovrebbe essere pronto...

grande Max, non vedo l'ora di vedere LA BESTIA

[djgusmy85]

Originariamente inviato da m4xt3r
Stasera pubblico qualche foto...
Non ti preoccupare, per L'Ngi di settembre, dovrebbe essere pronto...

Vai Max, faccè sognà

[nairno]

Originariamente inviato da m4xt3r
Stasera pubblico qualche foto...
Non ti preoccupare, per L'Ngi di settembre, dovrebbe essere pronto...

vado a preparare i pop-corn

[SkyNight]

Originariamente inviato da m4xt3r
Mi avevi accennato a questa soluzione...
quando la realizzerai, verrò a sbirciare la resa estetica!





1024px

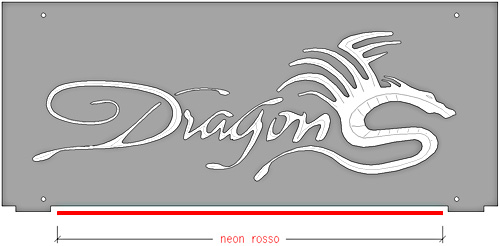

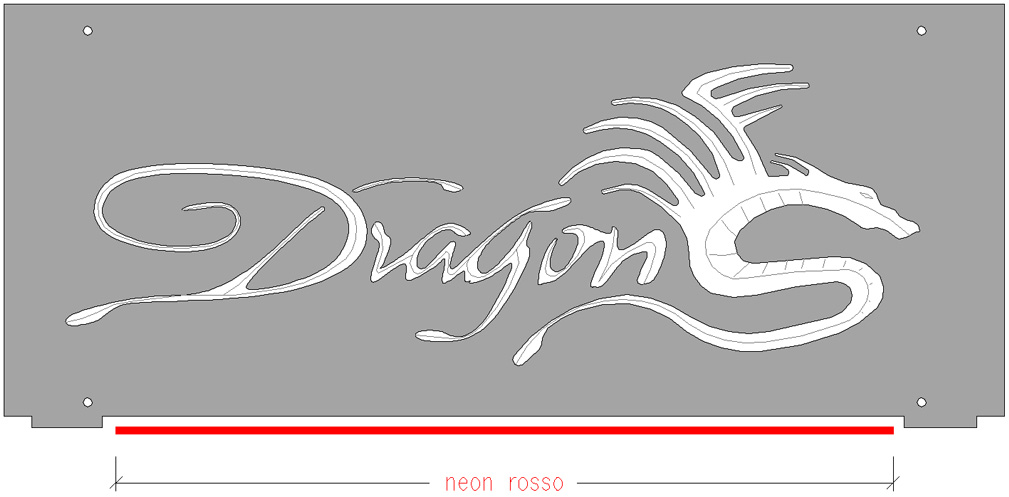

Non mi avete detto nulla riguardo l'incisione che farò sul plexy della portina anteriore...
E' che venerdì inizio e non potrò tornare sui miei passi!!
La faccio così com'è disegnata??
(l'incisione è quella grigio chiaro)

Ho seguito tutto il tuo mod maxter, come il Nebula ti rifaccio i miei complimenti per lo splendido lavoro però ti dico una cosa...è ovvio che io la vedo così poi altri potranno vedere anche in modo diverso...
Non chiederei troppo il giudizio altrui, l'anima dell'artista quale sei è fondamentale, scegli tu, non chiedere ad altri, troppi sono i gusti, la creatura è tua e basta, fai che esca solo dai tuoi pensieri e sarà un capolavoro come il precedente.

CiAX!

[Mirkom4n]

Originariamente inviato da m4xt3r

FOTO 640

FOTO 640

FOTO 640

FOTO 640

FOTO 640

FOTO 640

FOTO 640

FOTO 640

FOTO 640

FOTO 640

FOTO 640

FOTO 640

FOTO 640

FOTO 640

FOTO 640

Ecco i led incassati all'interno dei piedini: la resa è ottima e il sistema utilizzato veloce e molto pratico!
Nelle prime foto mostro delle ciambelle in plexyglass trasparente da 1,5 cm. di altezza che ho forato per poter incassare 4 led rossi ad alta luminosità da 5mm. in ogni piedino.
Si è reso necessario limare il fondo alettato dei led per poterli in seguito affogare all'interno dei piedini.
Ho realizzato una struttura con dei pezzi di tubo in gomma trasparente incollandoli ad una base rigida.
Questa struttura mi ha aiutato a mantenere la giusta distanza tra i led per essere poi inseriti nelle forature dei piedini in plexyglass.
Ho saldato, tagliandoli, i piedini di ogni led creando delle piccole serie da 4. In questo modo ho potuto evitare di utilizzare delle resistenze collegando ogni piedino direttamente ai 12v forniti dall'alimentatore.
In questo thread ho trovato le informazioni necessarie per il corretto collegamento dei diodi.

Chiedo scusa se ripesco questo post, ho idea di realizzare i piedini nella stessa maniera, ma ho alcune perplessità:
1) dove rimediare il plexy (da quel che ho visto nei vari brico lo vendono solo a fogli)
2) come alimentare i led. Ho letto il link al thread, ma non capisco nulla di elettronica (la mia idea era di mettere 3 led bianchi ad alta luminosità per piedino quindi...

Seguendo la formuletta originariamente inviata da tulnio
(voltaggio in entrata - voltaggio totale dei led) / assorbimento dei led in mA
Come assorbimento, considerate 20mA per led normali e 30 per led ultrabright.Come volt, io starei al massimo sui 2v per led normali, 2,8v per led ultrabright verdi e rossi e 3.5v per led blu e bianchi.

nel mio caso dovrebbe essere 12-(3.5*3)/0.03 (ovvero 30mA)= 50 ohm
). Non è che potete postare qualche foto su come vengono collegati ai molex dell'alimentatore?

[m4xt3r]

Preferisco sempre evitare le argomentazioni "elettriche" o "elettroniche", poichè non sono la persona più indicata a dare consigli o suggerimenti.
Mi rifaccio ad un post del buon vecchio Tulnio:

Collegando i led in serie, come nel mio e nel tuo caso, ovvero collegando il filo positivo del molex al polo positivo del primo led, poi collegando il polo negativo del led a quello positivo del secondo led, e così via finchè non colleghi il polo negativo dell'ultimo led al filo della massa del molex.
In questo modo la fila di led viene considerata come un solo diodo, e i voltaggi vanno sommati.

I 12v sono il filo colorato di giallo, i 5 quello rosso e la massa quello nero.

Tieni in considerazione che io non mi collego direttamente ai molex, ma ho creato una speciale "spina", nascosta nella parte posteriore del case, dalla quale prelevo la corrente che mi serve, in modo invisibile e pratico.
E' da questa che partono le alimentazioni per i led, gli inverter e i neon.
In questo modo riesco a nascondere molti fili altrimenti in vista e antiestetici.
