[Thread Ufficiale] Schede madri A520/B550/X570

[Axelion]

Originariamente inviato da ZanteGE

Ottimo per la Hyper ! e Buono a sapersi, a questo punto dovrebbe andare anche sulle altre Asus, e forse anche altro costruttore, oppure da bios hai dovuto configurare lo slot come Hyper/Bifurcation ?

Aspetta! Sul sito ufficiale ho trovato questa descrizione:

La scheda ASUS Hyper M.2 x16 Gen 4 è compatibile con la funzione RAID-on-CPU delle piattaforme Intel® X299, Z390, Z370 e di quelle future, e supporta il RAID PCIe 4.0 NVMe sulle piattaforme AMD TRX40 e X570. Le corsie PCle CPU inutilizzate possono essere assegnate allo storage, consentendo di creare un array RAID avviabile con un massimo di quattro SSD M.2*.

*Il supporto degli SSD M.2 dipende dal design della CPU e della scheda madre. Si prega di controllare le specifiche e il manuale d'uso della scheda madre. Aggiornare al BIOS più recente e impostare le impostazioni di biforcazione PCIe prima di utilizzare la funzione NVMe RAID.

Quindi forse c'è il sistema per usare i 4 slot della Hyper tramite RAID anche in queste condizioni?

Originariamente inviato da ZanteGE

Si, va benissimo, CSL non è male come marca, e potrai in futuro metterci ssd più veloci con quel dissy, il Crucial che dicevi non ne ha bisogno, per come è configurato non scalda ne il suo controller ne i chip nand.

Anche quest'altra non è male e ha anche un altro slot per un eventuale M.2 SATA (ok sto esagerando coi dischi, lo so )

[ZanteGE]

Originariamente inviato da Axelion

Aspetta! Sul sito ufficiale ho trovato questa descrizione:
Quindi forse c'è il sistema per usare i 4 slot della Hyper tramite RAID anche in queste condizioni?

Sarebbe da approfondire, ma lo leggo semplicemente come:
puoi utilizzare le linee PCIe della CPU che ti avanzano (nel tuo caso 8, non 16, perché 8 sono sulla GPU) per usare la funzionalità "RAID PCIe 4.0 NVMe".
Questo per me vuole dire che potresti fare un raid con 3 SSD di sicuro, forse anche 4 (ma non sono certo di quello PCIe 4.0 x4 che deriva dal chipset x570, il secondo M.2 per intenderci.
Il limite di 4 che ti dice, è ad esempio nel caso tu non montassi una GPU.

Leggendo alla lettera sarei certo dei 3 ssd nel tuo caso, il dubbio mi viene dal fatto che sulla mia posso anche mettere i due M.2 in raid, nonostante come sulla tua solo uno sia attaccato alla CPU, l'atro è agganciato al Chipset come per te.

Originariamente inviato da Axelion

Anche quest'altra non è male e ha anche un altro slot per un eventuale M.2 SATA (ok sto esagerando coi dischi, lo so )

Non del tutto, a parte essere leggermente esagerato in dissipazione, questo si l'SSD SATA in più utilizzerebbe uno dei tuoi attacchi SATA della MB, non sarebbe uno in più. Ok quindi per una pura questione di spazio, ma non per altro.

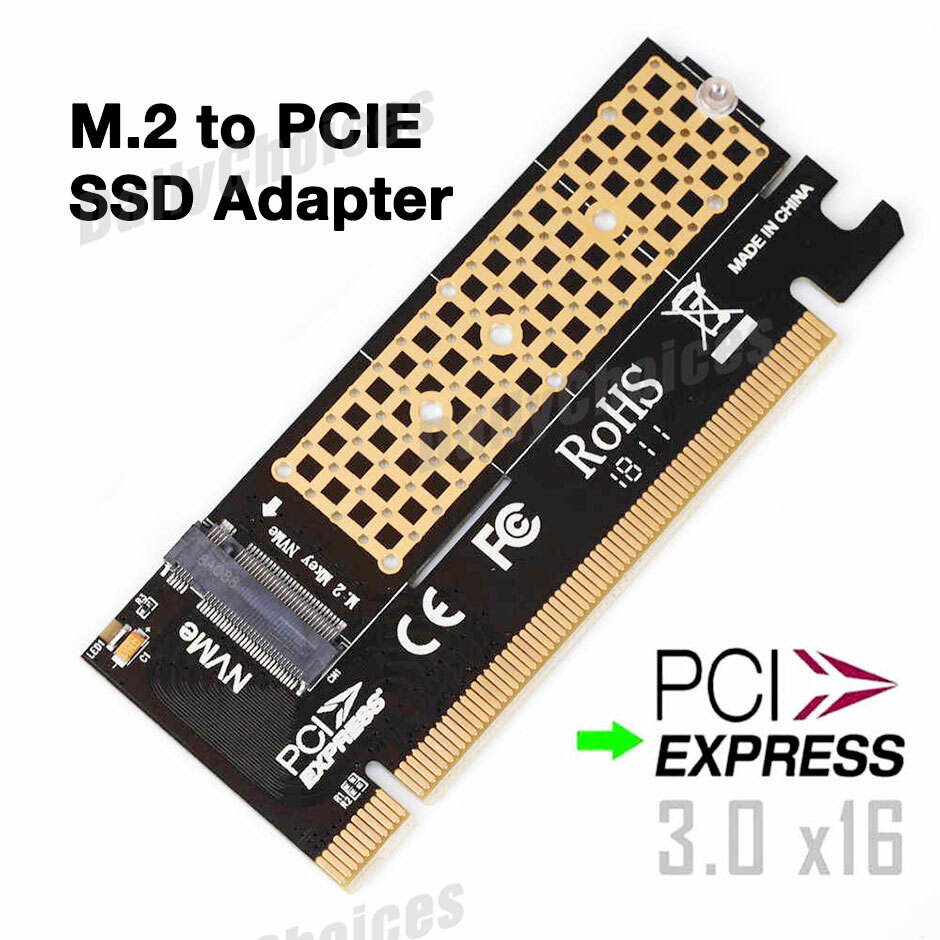

Tanto per dire, andrebbe benissimo uno di questi https://i.ebayimg.com/images/g/yDoAA...mK/s-l1600.jpg
Ma anche i due che hai linkato.

Io ad esempio mi ero preso qualche anno fa un set di questi: https://www.asus.com/us/Motherboard-..._X4_MINI_CARD/
Ne sto usando uno per MB, e gli altri di scorta

[Axelion]

Originariamente inviato da ZanteGE

Sarebbe da approfondire...Leggendo alla lettera sarei certo dei 3 ssd nel tuo caso, il dubbio mi viene dal fatto che sulla mia posso anche mettere i due M.2 in raid, nonostante come sulla tua solo uno sia attaccato alla CPU, l'atro è agganciato al Chipset come per te.

Intendi mettere in raid i 2 SDD nella scheda madre coi 2 nella Hyper? O c'è modo di arrivare a 3 nella Hyper così com'è? Puoi spiegarti meglio?

Originariamente inviato da ZanteGE

Io ad esempio mi ero preso qualche anno fa un set di questi: https://www.asus.com/us/Motherboard-..._X4_MINI_CARD/
Ne sto usando uno per MB, e gli altri di scorta

Mmm... allora che ne pensi di questo? Andando a sfruttare la porta PCIe x1 il Crucial perderebbe in prestazioni?

[ZanteGE]

Originariamente inviato da Axelion

Intendi mettere in raid i 2 SDD nella scheda madre coi 2 nella Hyper? O c'è modo di arrivare a 3 nella Hyper così com'è? Puoi spiegarti meglio?

2 sulla Hyper + 1 nello slot M.2 principale, perché derivano tutti dalla CPU, e non dal chipset.

Se poi sei fortunato, potrebbe permettertelo tra questi 3 e il quarto, cioè quello nel M.2 che deriva dal chipset (è quello per cui ho qualche dubbio).

Originariamente inviato da Axelion

Mmm... allora che ne pensi di questo? Andando a sfruttare la porta PCIe x1 il Crucial perderebbe in prestazioni?

Mi sa che è PCIe 3.0 x4, non x1, quindi in un connettore x1 non sono certo funzioni, però si, perderesti poco meno del 50% delle prestazioni del Crucial.
Visto il costo molto simile meglio il primo che hai girato (il CSL), non ti serve il dissy, ma era un ottimo adattatore.

[Axelion]

Originariamente inviato da ZanteGE

2 sulla Hyper + 1 nello slot M.2 principale, perché derivano tutti dalla CPU, e non dal chipset.

Se poi sei fortunato, potrebbe permettertelo tra questi 3 e il quarto, cioè quello nel M.2 che deriva dal chipset (è quello per cui ho qualche dubbio).

Allora non è una soluzione che mi interessa, dato che per unire quei 3 dischi uso già la funzione "spazi di archiviazione" di Windows che trovo molto più versatile del raid; speravo di poter attivare il terzo e il quarto slot sulla Hyper in qualche modo via raid 0, visto che ogni disco verrebbe usato singolarmente di volta in volta e non in simultanea: speravo che la Hyper riuscisse così a gestirli, alternandoli alla bisogna.

Originariamente inviato da ZanteGE

Mi sa che è PCIe 3.0 x4, non x1, quindi in un connettore x1 non sono certo funzioni, però si, perderesti poco meno del 50% delle prestazioni del Crucial.
Visto il costo molto simile meglio il primo che hai girato (il CSL), non ti serve il dissy, ma era un ottimo adattatore.

Appena preso, grazie

[BadBoy80]

ma se hai bisogno di tutto questo spazio, nn ti conviene un Nas? Magari con un ssd cache? ti fai una rete intranet a 10gbit da paura..

[Axelion]

Spazio e velocità insieme per quello che devo fare girare sul pc, tra giochi e programmi... in evoluzione nel tempo.

Per lo spazio e basta ho già un sistema multidisco collegato via usb.

[_sissio_]

Ciao avrei bisogno di conoscere la misura dei distanziali che monta la rog x570-f gaming. Qualcuno mi può aiutare? grazie

[ZanteGE]

Originariamente inviato da _sissio_

Ciao avrei bisogno di conoscere la misura dei distanziali che monta la rog x570-f gaming. Qualcuno mi può aiutare? grazie

distanziali ?

Cosa intendi ?

[alex oceano]

Originariamente inviato da ZanteGE

distanziali ?

Cosa intendi ?

sul case?

[_sissio_]

questi.


non mi sono arrivati con la mobo e l'ho montata senza...

[Axelion]

Non sono standard?

[_sissio_]

Originariamente inviato da Axelion

Non sono standard?

Eh non lo so ..cmq li vorrei prendere giusti. Ho visto che ci sono di diverse misure...

Inviato dal mio Redmi Note 9 Pro utilizzando Tapatalk

[SinapsiTXT]

Originariamente inviato da _sissio_

Eh non lo so ..cmq li vorrei prendere giusti. Ho visto che ci sono di diverse misure...

Inviato dal mio Redmi Note 9 Pro utilizzando Tapatalk

Ma non hai trovato i distanziali nel case che hai acquistato? In alcuni casi poi li trovi già installati dal produttore ad esempio per l'alloggiamento di una ATX e nel caso montassi una mobo dal form factor diversa devi pensarci tu a spostarli.

Comunque nel caso ti mancassero (non li hai trovati nella scatola del case) prendi come riferimento che l'altezza del distanziale deve portare la mobo all'altezza della mascherina delle porte del dietro del case.

Anche se mi sembra parecchio strana sta cosa

[nicolarush]

Originariamente inviato da _sissio_

questi.


non mi sono arrivati con la mobo e l'ho montata senza...

e come hai fatto? senza distanziali il rettangolo dietro con le uscite (backplate) non combacia, non è che hai forzato? ad ogni modo eviterei di dare corrente con la mobo montata senza distanziali

[ZanteGE]

Originariamente inviato da _sissio_

questi.

non mi sono arrivati con la mobo e l'ho montata senza...

Aveva ragione alex oceano ...

Non hanno a che fare con la MB, ma con il case, la loro misura dipende da chi ha costruito il tuo case.

Originariamente inviato da SinapsiTXT

Ma non hai trovato i distanziali nel case che hai acquistato? In alcuni casi poi li trovi già installati dal produttore ad esempio per l'alloggiamento di una ATX e nel caso montassi una mobo dal form factor diversa devi pensarci tu a spostarli.

Comunque nel caso ti mancassero (non li hai trovati nella scatola del case) prendi come riferimento che l'altezza del distanziale deve portare la mobo all'altezza della mascherina delle porte del dietro del case.

Anche se mi sembra parecchio strana sta cosa

Originariamente inviato da nicolarush

e come hai fatto? senza distanziali il rettangolo dietro con le uscite (backplate) non combacia, non è che hai forzato? ad ogni modo eviterei di dare corrente con la mobo montata senza distanziali

Non si può montare senza, non si riesce proprio, salvo a capodanno ovviamente, così fa abbastanza scintille da coprire i fuochi d'artificio

Quoto SinapsiTXT, erano parte integrante del piatto MB del case.

@_sissio_, in caso contrario please non accenderlo e ri-smonta tutto !


EDIT:
Sul P400S non sembrano parte interante del piatto MB, ma sono pre-installati/pre-avvitati tranne uno.
@_sissio_, prima di accendere controlla che uno dei distanziali del Phanteks non sia posizionato dove la MB non ha il foro corrispondente, con una atx probabile che non accada, ma si sa mai.

[BadBoy80]

Originariamente inviato da _sissio_

questi.


non mi sono arrivati con la mobo e l'ho montata senza...

I distanziatori sono in dotazione con i case, non con le mobo. Controlla all'interno del tuo case, magari tra gli accessori.
In caso contrario puoi comprarli per pochi euro su amazon o aliexpress.
Non azzardarti a montare la scheda madre senza, faresti corto circuito e butteresti via la mobo.

[_sissio_]

Originariamente inviato da ZanteGE

Aveva ragione alex oceano ...

Non hanno a che fare con la MB, ma con il case, la loro misura dipende da chi ha costruito il tuo case.






Non si può montare senza, non si riesce proprio, salvo a capodanno ovviamente, così fa abbastanza scintille da coprire i fuochi d'artificio

Quoto SinapsiTXT, erano parte integrante del piatto MB del case.

@_sissio_, in caso contrario please non accenderlo e ri-smonta tutto !


EDIT:
Sul P400S non sembrano parte interante del piatto MB, ma sono pre-installati/pre-avvitati tranne uno.
@_sissio_, prima di accendere controlla che uno dei distanziali del Phanteks non sia posizionato dove la MB non ha il foro corrispondente, con una atx probabile che non accada, ma si sa mai.

avevate ragione. tutto ok
GRAZIE

[fcs]

nuovo bios 3201 beta per schede madri asus.....qualcuno lo ha provato?

[ZanteGE]

Originariamente inviato da fcs

nuovo bios 3201 beta per schede madri asus.....qualcuno lo ha provato?

Non lo vedo ancora, che dettagli indicano ?
