Notizie sulle ram ddr5 supportate

Il supporto alle memorie DDR5 è uno dei punti cruciali dei processori Alder Lake, in quanto le nuove DRAM garantiscono una bandwidth ben superiore alle DDR4 e una maggiore efficienza energetica. Al momento del lancio, le memorie DDR5 sono costate il 50-60% in più rispetto alle DDR4, in quanto le DDR5 integrano un maggior numero di componenti (come i PMIC). Se da un lato le DDR5 aumentano in modo marcato la bandwidth a supporto delle CPU con un numero elevato di core, dall'altro abbiamo un significativo incremento delle latenze, con lo standard JEDEC DDR5-4800 che presenta timing CL40-40-40-76. Questo stato di cose inizialmente ha portato a uno scenario in cui il passaggio alle nuove memorie non ha rappresentato un vantaggio per i gamer, in quanto i giochi preferiscono latenze inferiori a una maggiore bandwidth. Molto dipende dal controller di memoria integrato nelle CPU Intel, nonché dal progetto delle schede madri Z690. La bandwidth delle DDR5 risulta invece particolarmente utile alle GPU integrate nei microprocessori. La notizia in inglese disponibile a questo sito: https://videocardz.com/newz/msi-expe...sive-than-ddr4 e qui: https://www.guru3d.com/news-story/dd...r4-memory.html

Le ram DDR5 consumano meno potenza e hanno voltaggi inferiori rispetto alle DDR4 (1.1V contro i 1.2v a default delle ram ddr4) offrendo più alte capacità e frequenze maggiori e controller di potenza integrati, una velocità di trasmissione dati più elevata con la possibilità di overclock a frequenze superiori superiori, garantite dai cambiamenti apportati allo standard da parte di JEDEC. La transizione allo standard DDR5 richiede tempo, avvenendo gradualmente anche in quanto, Intel ha offerto, sui chipset 600 su cui sono montate le schede madri z690, il supporto sia alle ram DDR4 che alle ram DDR5.


Le cpu AlderLake sono dotate di un memory bus a 128 bit che permette di utilizzare 4 moduli di ram DDR5 passanti per canali a 32 bit (considerando che lo standard DDR5 ha due canali a 32 bit per modulo). Si possono anche avere anche standard di ram DDR5-12750 con un utilizzo di banda passante fino a 204 GB/S.

Le memorie DDR5 portano in seno una grande novità, il PMIC (Power Management Integrated Controller), che sposta la gestione dell'energia dalla motherboard ai moduli DRAM stessi. Questo importante cambiamento rende più semplice - e in teoria più economica - la produzione delle schede madri, accollando però la responsabilità (ed i costi) alle DIMM che oltre a dover gestire una funzione in più devono smaltire il calore generato dai controller e dalle induttanze. Le memorie dalle frequenze più alte necessitano, pertanto, di dissipatori particolarmente performanti per smaltire il calore in eccesso.

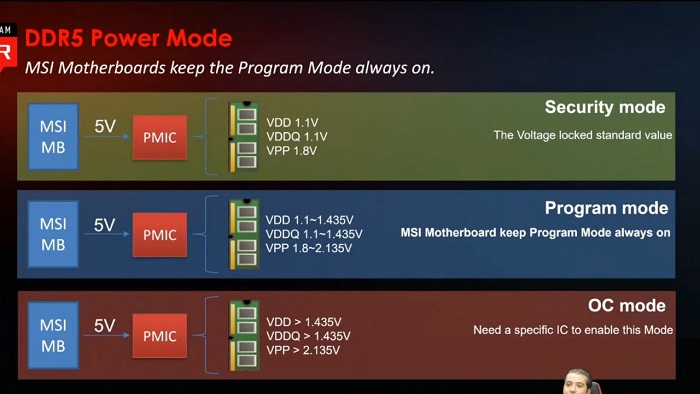

Le schede madri Z690 dispongono comunque di tre Power Mode per le DDR5: una Security mode in cui le tensioni VDD/VDDQ/VPP sono bloccate sui valori di 1,1/1,1/1,8V; una Program mode con tensioni variabili di 1,1-1,435/1,1-1,435/1,8-2,0135V; una OC mode, che richiede uno specifico controller dedicato su schede madri di fascia più alta per permettere tensioni ben superiori a quelle disponibili con la Program mode.

Il PMIC sulla memoria DDR5 comporta un cambiamento anche a livello dell'alimentatore: fino alle DDR4, il PSU forniva 12V alla sezione d'alimentazione integrata sulla scheda madre, ma adesso che la gestione è affidata alle memorie sarà la linea da 5V ad essere interessata, con tutto ciò che ne consegue in termini di stabilità qualora la tensione non sia stabile e costante.

Alder Lake supporta RAM DDR4 E DDR5, ma ci sono alcune precisazioni da fare. Di default, le DDR5 funzionano in modalità Gear 2, che causa latenze superiori. In aggiunta, le schede madri supportano DDR5-4800 solo se la motherboard ha unicamente 2 slot DIMM. Ciò significa che, con le impostazioni di fabbrica, Alder Lake supporta solamente RAM DDR5-4400 su schede madri con 4 slot DIMM, anche se ne vengono usati solamente due. Se poi vengono installati moduli dual-rank in tutti e 4 gli slot, la velocità massima supportata cala ancora e scende a 3600MHz. Per quanto riguarda invece le memorie DDR4, tutti i processori Alder Lake supportano una frequenza di 3200MHz in modalità Gear 1.

Un'altra considerazione a cui tener conto è che per quanto concerne le ram ddr4 è presente un doppio IMC (integrated controller memory) con path a 64 bit per ogni singolo canale di memoria (A-B), mentre nelle ram ddr5 il doppio IMC è suddiviso per entrambi i canali di memoria con path non a 64 bit ma a 32 bit. In pratica i processori Alder Lake non hanno un controller quad-channel, bensì dual-channel. ll quad channel che viene ad esempio indicato come programmi come CPU-Z ha a che fare con il funzionamento delle memorie DDR5. Ogni modulo di memoria DDR5 ha due canali indipendenti per quanto concerne l'interfacciamento al controller di memoria integrato nella CPU. Se con le DDR4 un modulo si collegava con un singolo canale a 64 bit, nel caso delle DDR5 c'è un cambiamento, infatti non c'è un canale a 64 bit ma due a 32 bit. Di conseguenza, installando due moduli, i canali passano a quattro con ampiezza pari a 32 bit ciascuno. In termini di bandwidth teorica non c'è alcun cambiamento, ma avere due canali permette ai moduli di supportare contemporaneamente due accessi indipendenti. In questo modo si dovrebbe ottenere una bandwidth reale più elevata e prestazioni maggiori da quel potenziale teorico.


Di seguito un'immagine esplicativa:

A inizio novembre 2021 Intel ha rilasciato la lista di compatibilità dei produttori qualificati (QVL) delle ram ddr5 xmp 3.0 per i processori di 12th generazione AlderLake-S (12900k, 12900kf, 12700k, 12700kf, 12600k, 12600kf): https://www.guru3d.com/news-story/in...lake-cpus.html


Per quanto concerne il supporto allo standard di overclock previsto sulle piattaforme am5 per processori ryzen della serie 7000, ovvero l'"amd expo", in una notizia di settembre 2022 Gigabyte ha confermato che le schede madri intel z690 e b660 supportano tale standard: https://videocardz.com/press-release...y-overclocking



Recensione ram ddr4 vs ddr5 su processore Intel Core i9-12900k: https://www.techpowerup.com/review/i...-ddr4-vs-ddr5/ e qui: https://www.hwupgrade.it/articoli/cp...nze_index.html






Altre notizie

Originariamente inviato da MariuSSSS

Problemi con il profilo XMP 3.0 su una scheda madre Gigabyte z690:

https://www.youtube.com/watch?v=xBrD...SkatterBencher

A fine 2021 è stata presentata una prima lista delle ram ddr5 certificate per poter lavorare con i nuovi processori di 12th gen Intel AlderLake: https://www.guru3d.com/news-story/li...ake-leaks.html



1) Teamgroup annuncia il suo set di ram overcloccate ddr5, compatibili con AlderLake: https://videocardz.com/newz/teamgrou...ng-to-partners e qui: https://www.hwupgrade.it/news/memori...ard_96553.html. Teamgroup presenta le sue ram ddr5 fino a 5600 mhz t-force delta rgb: https://videocardz.com/press-release...p-to-5600-mt-s e qui: https://www.guru3d.com/news-story/te...-5600-mts.html

A metà ottobre 2021 Teamgroup ha annunciato le sue ram ddr5 t-force vulcan con 2X32GB di capacità massima in modalità dual channel e frequenza fino a 5200 mhz, con error correction code (ECC), compatibili con processori Intel AlderLake di 12th gen e schede madri z690 e supporto alla modalità XPM 3.0 per l'overclock: https://www.guru3d.com/news-story/te...ng-memory.html e qui: https://videocardz.com/press-release...b-at-5200-mt-s. A inizio dicembre 2021 Teamgroup ha annunciato le sue ram ddr5 TUF Gaming Alliance T-FORCE DELTA RGB con 2x16GB di capacità massima e frequenza fino a 6000 mhz, uscite a inizio gennaio 2022: https://www.guru3d.com/news-story/te...r5-memory.html e qui: https://videocardz.com/press-release...tion-with-asus e qui: https://www.guru3d.com/news-story/te...d-m-2-ssd.html. A metà dicembre 2021 Teamgroup ha presentato il modulo termico per le sue ram ddr5, capace di ritorne le temperature di esercizio: https://www.guru3d.com/news-story/te...echnology.html

A fine marzo 2022 Teamgroup ha presentato le sue ram elite so-dimm ddr5 a 4800 mhz per portatili di 12th gen Alderlake: https://www.hwupgrade.it/news/memori...le_105979.html e qui: https://www.guru3d.com/news-story/te...-64gb-kit.html


2) Nel mese di ottobre 2021 Geil ha mostrato le sue ram Polaris ddr5 a 4800 mhz compatibili con i nuovi processori Intel AlderLake di 12th gen: https://videocardz.com/newz/geil-pol...listed-as-well e ha annunciato le sue ram ddr5 con tagli da 4800 mhz fino a 5600 mhz: https://videocardz.com/press-release...zen4-platforms e qui: https://www.guru3d.com/news-story/ge...mory-kits.html

3) Corsair conferma che le ram ddr5 montate sui nuovi processori Intel di 12th generazione AlderLake-S scaldano più delle ram ddr4. Le nuove ram corsair in uscita a fine 2021: [url]https://www.guru3d.com/news-story/corsair-confirms-that-ddr5-memory-runs-hotter-than-ddr4.html e presenta le sue ram DDR5 a 4800 mhz per cpu AlderLake-S per sistemi desktop: https://www.guru3d.com/news-story/corsair-displays-its-vengeance-ddr5-memory-product.html. A metà ottobre 2021 Corsair ha svelato le sue ram dominator ddr5-6400, adatte ad essere ospitate sulle schede madri z690 e suoi nuovi processori Intel di 12th gen Alderlake-S: https://www.hwupgrade.it/news/memorie/dominator-platinum-rgb-anche-ddr5-corsair-svela-le-memorie-di-nuova-generazione_101563.html. A fine maggio 2022 Corsair ha presentato le sue ram dominator ddr5-6600, cas32, con tagli da 32gb e 64gb, adatte ad essere ospitate sulle schede madri z690 e sui processori Intel di 12th gen Alderlake-S: https://www.hwupgrade.it/news/memorie/corsair-presenta-le-nuove-memorie-dominator-platinum-ddr5-6600-cas32_107633.html e qui: https://www.guru3d.com/news-story/corsair-dominator-platinum-rgb-ddr5-6600-mhz.html e qui: https://videocardz.com/press-release/corsair-launches-dominator-platinum-rgb-ddr5-6600-cl32-memory. A fine luglio 2022 Corsair ha annunciato le sue ram ddr5 a 6600 mhz con tagli da 64 gb, da ospitare sulle schede madri della serie 600 e sui processori di 12th gen Intel: https://videocardz.com/press-release/corsair-introduces-vengeance-rgb-ddr5-memory-kits-up-to-64gb-and-6600-mt-s e qui: https://www.guru3d.com/news-story/introducing-corsair-vengeance-rgb-ddr5-memory.html


4) Pny annuncia le sue ram ddr5 con velocità pari a 4800 mt/s (PC5-38400) e voltaggio base di 1.1v e CAS latency di 40 per la PNY Performance e fino a 5600 mt/s (PC5-44800), con voltaggio base pari a 1.25v e CAS latency di 36 per le pny XLR8 mako, per processori di 12th gen Intel AlderLake-S, disponibili a partire da fine 2021, compatibili con l'intel xmp 3.0: https://videocardz.com/press-release...p-to-5600-mt-s

5) Le nuove ram Kingston ddr5 a 4800 mhz hanno ricevuto la validazione per essere compatibili con le nuove cpu AlderLake-S per sistemi desktop: https://videocardz.com/press-release...orm-validation e qui: https://www.hwupgrade.it/news/memori...ke_101333.html

6) Colorful mostra le sue ram ddr5 compatibili con i nuovi processori Intel AlderLake di 12th gen: https://videocardz.com/newz/colorful...-memory-teased. A fine aprile 2022 Colorful ha presentato le sue ram ddr5 cvn guardian, con tagli di frequenza di 4800 mhz a 1.1v, 5600 mhz a 1.25v e 6000 mhz a 1.35v, 16gb, per processori di 12th gen Intel AlderLake-S: https://www.guru3d.com/news-story/co...r5-memory.html e qui: https://videocardz.com/press-release...00-for-279-usd

7) G-skill annuncia le sue ram ddr5 trident z5 fino a 6400 mhz: https://www.techpowerup.com/287806/g...ly-ddr5-memory e qui: https://www.hwupgrade.it/news/memori...to_101509.html e qui: https://videocardz.com/press-release...p-to-6400-mt-s e qui: https://www.guru3d.com/news-story/g-...r5-memory.html. Sempre G-skill annuncia le sue ram ddr5 a 6600 mhz Trident z5 adatte ad essere ospitate sulle schede madri z690 e suoi nuovi processori Intel di 12th gen Alderlake-S: https://www.hwupgrade.it/news/memori...z5_101737.html e qui: https://videocardz.com/press-release...clocked-memory e qui: https://www.guru3d.com/news-story/g-...mory-kits.html. A inizio novembre Gskill ha portato le sue ram trident z5 ddr5 alla velocità di 8704 mhz con un processore 12700kf e una scheda madre asus rog z690 apex: https://www.guru3d.com/news-story/g-...z690-apex.html e qui: https://videocardz.com/press-release...d-to-8704-mt-s. A fine gennaio 2022 G-skill e Asus hanno stretto una collaborazione per l'overclock delle ram ddr5 g-skill trident z5 a 8888 mhz sotto nitrogeno liquido, con scheda madre ASUS ROG Maximus Z690 APEX e processore Intel® Core™ i9-12900K: https://www.guru3d.com/news-story/g-...-8888-ram.html e qui: https://videocardz.com/press-release...ex-motherboard e qui: https://www.hwupgrade.it/news/memori...ck_104274.html. A fine marzo 2022 G-skill ha presentato le sue ram ddr5 Trident z5 a 6000 mhz, CL30-40-40-96 a 64gb per la piattaforma intel alderlake e schede madri z690: https://www.hwupgrade.it/news/memori...za_106000.html e qui: https://www.guru3d.com/news-story/g-...emory-kit.html. A fine aprile 2022 G-skill ha presentato le sue ram ddr5 Trident z5 a 6600 mhz, CL34-40-40-105 per la piattaforma intel alderlake e schede madri z690:https://www.hwupgrade.it/news/memori...ll_106583.html e qui: https://www.guru3d.com/news-story/g-...emory-kit.html e qui: https://videocardz.com/press-release...ailable-in-may. A inizio maggio 2022 G-skill ha presentato le sue memorie a bassa latenza ddr5 con timing cl28 da 5200 mhz e 5600 mhz, in capacità di 64 GB (32 GB x 2) e 32 GB (16 GB x 2) sotto i marchi Trident Z5 RGB, Trident Z5 e Ripjaws S5, per la piattaforma intel alderlake e schede madri z690: https://www.hwupgrade.it/news/memori...28_106881.html e qui: https://www.guru3d.com/news-story/g-...liseconds.html e qui: https://videocardz.com/press-release...cy-memory-kits. A fine settembre 2022 G-skill ha presentato le sue memorie DDR5-6800 CL32 2x16GB e DDR5-6400 CL32 2x32GB Trident Z5 RGB per la piattaforma intel alderlake e schede madri z690: https://www.guru3d.com/news-story/g-...mory-kits.html e qui: https://videocardz.com/press-release...dent-z5-memory e qui: https://www.hwupgrade.it/news/memori...el_110382.html

8) Galax mostra le sue ram ddr5 a 4800 MT/s, disponibili sul solo mercato cinese adatte ad essere ospitate sulle schede madri z690 e suoi nuovi processori Intel di 12th gen Alderlake-S: https://videocardz.com/newz/galax-sh...er-ddr5-memory e qui: https://www.guru3d.com/news-story/ga...-and-lego.html e qui: https://www.hwupgrade.it/news/memori...go_101617.html. Le ram GALAX Gamer DDR5-4800 per processori di 12th gen AlderLake-s CL36 a fine ottobre 2021 sono state testate in AIDA64: https://videocardz.com/newz/galaxy-p...mer-rgb-memory. Le memorie giravano con timings pari a 36-36-36-76 alla frequenza nominale JEDEC di 4800 MH/s in modalità Gear 2 ad un voltaggio di 1.1v.

9) Gigabyte aorus a fine ottobre 2021, ha presentato alcune immagini delle sue ram ddr5 non a-rgb, overcloccate a 5200 MT/s, per un totale di capacità pari a 32GB (2x16), con supporto all'Intel XPM 3.0, in arrivo con le schede madri z690 per processori AlderLake-S di 12th gen Intel.

10) A inizio novembre 2021, Kingston ha svelato le sue ram ddr5 alueram, dotate della specifica JEDEC, disponibili in tagli da 1 kit da 16GB e 1 kit da 2x16GB, alla frequenza di 4800 mhz e voltaggio pari a 1.1v, con chip di memoria 1Rx8 e timing CL 40-39-39 per schede madri z690 e processori di 12th gen Intel AlderLake-S: https://www.guru3d.com/news-story/ki...fications.html

11) Kleev annuncia le sue ram ddr5 cras xr rgb a 4800 mhz e 1.1v e timing pari a CL-40-40-40, con velocità di overclock possibile fino a 6400 mhz, per processori di 12th gen AlderLake-S, disponibili a partire dal 2022: https://videocardz.com/press-release...p-to-6400-mt-s. Le memorie adottano il chip SK Hynix con capacità di 16 GB e standard JEDEC. Nel mese di settembre 2022 Klev ha introdotto le sue ram ddr5 cras xr5 rgb con overclocl fino a 6200, CL40, ottimizzate per processori di 12th gen AlderLake-S: https://videocardz.com/press-release...ddr5-6200-cl40


12) Thermaltake annuncia le sue ram ddr5 a 4800 mhz e 1.1v, in tagli da 32gb, toughram z one rgb d5, compatibili con schede madri z690 per processori di 12th gen Intel AlderLake-S: https://www.guru3d.com/news-story/th...heat-sink.html

13) V-color lancia le sue ram ddr5 manta xprism rgb da 5600 mhz CL36-36-36-76 e 6400 mhz CL32-39-39-102 in tagli da 32 gb, compatibili con schede madri z690 per processori di 12th gen Intel AlderLake-S: https://videocardz.com/press-release...-costs-539-usd

14) Addlink presenta le sue ram ddr5 AddGame Spider S5, in velocità di 4800 MHz, 5600 MHz e 6000 MHZ, in tagli da 16 GB (8 GB x 2), 32 GB (16 GB x2), 64 GB (32 GB x 2), compatibili con schede madri z690 per processori di 12th gen Intel AlderLake-S: https://www.guru3d.com/news-story/ad...-ddr5-ram.html

15) Lexar annuncia le sue ram ddr4 e ddr5, in velocità da 4000 e 5200 mhz, compatibili con schede madri z690 per processori di 12th gen Intel AlderLake-S: https://www.guru3d.com/news-story/le...gb-memory.html
