Con alcune modifiche è possibile spingere la scheda video di ATi a frequenze decisamente elevate.

di pubblicata il , alle 15:55 nel canale Schede Video
ATIRadeonAMD


Sul sito Xbit Labs è stato pubblicato un articolo che illustra come modificare una scheda video ATi Radeon 9000PRO al fine di praticare un overclocking particolarmente "spinto" della stessa.

Innanzi tutto è necessaria la sostituzione del dissipatore standard con uno in grado di smaltire una maggiore quantità di calore, come quello illustrato in figura. Per poter, poi, incrementare il valore di Vcore e di Vmem, è necessario saldare sulla scheda, rispettivamente, un resistore da 5.1kOhm ed un resistore dal 4.7kOhm, come illustrato nelle figure sottostanti.

E' necessario, inoltre, un terzo resistore da 6.8kOhm da saldare sulla scheda nella seguente posizione:

Le frequenze operative standard della scheda video utilizzata, una Sapphire RADEON 9000 Atlantis PRO, sono di 275Mhz per il core e 550MHz per la memoria. (275MHz DDR). Senza le modifiche la scheda è in grado di raggiungere frequenze di 295Mhz per il core e di 620Mhz per la memoria (310MHz DDR).

Con le modifiche precedentemente descritte, la scheda può raggiungere i valori massimi di 40MHz di core e 680MHz di memoria (340MHz DDR).

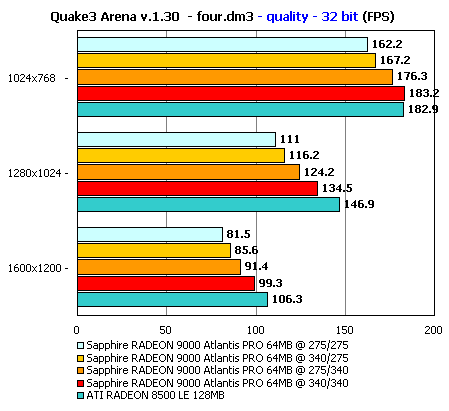

I test prestazionali, eseguiti su piattaforma AMD (AMD AthlonXP 2000+ CPU; MSI K7T266 Pro2 v2.0 (VIA KT266A) mainboard; 2x256MB PC2700 CL2.5 DDR SDRAM by Crucial; Fujitsu MPF3153AH HDD) hanno fornito i seguenti risultati con il benchmark Q3 Arena:

Il guadagno prestazionale è abbastanza consistente, dal momento che Q3 è un gioco particolarmente sensibile alla bandwidth e al fillrate.

Di seguito le conclusioni:

"So, ATI RADEON 9000 PRO chip has good overclocking potential and shows appropriate performance gain. The Sapphire RADEON 9000 Atlantis PRO graphics card based on this chip is an excellent proof of the fact. Of course, we might wish something more than 23.6% frequency increase and about 20% performance growth. Those are not the figures we are used to during extreme overclocking and voltage increase, as we usually look forward to some more striking results. However, let me remind you that firstly, I raised the voltages not too "extremely" and didn't want to reach the very maximum frequencies at any rate and secondly, the card I had at my disposal was an ordinary product from an ordinary manufacturer and it claimed no "high overclocking potential". "

L'articolo completo è pubblicato a questo indirizzo.

Resta aggiornato sulle ultime offerte

Ricevi comodamente via email le segnalazioni della redazione di Hardware Upgrade sui prodotti tecnologici in offerta più interessanti per te

Quando invii il modulo, controlla la tua inbox per confermare l'iscrizione

23 Commenti
Gli autori dei commenti, e non la redazione, sono responsabili dei contenuti da loro inseriti - info
Ligos16 Ottobre 2002, 15:59 #1
Con le modifiche precedentemente descritte, la scheda può raggiungere i valori massimi di 40MHz di core e 680MHz di memoria (340MHz DDR).


Solo 40 mhz?
davidon16 Ottobre 2002, 16:02 #2
tutto sto casino, e neppure supera la 8500le !!

ma dai, che ragione c'è?
Dragon200216 Ottobre 2002, 16:24 #3
Tutto sto casino servira a qualcosa te lo dico,io qualche persona nn proprio normale cerchera di modificare una 8500normale in quel modo e allora ne vedremo delle belle
atomo3716 Ottobre 2002, 16:32 #4
ma la 9000pro è così meno potente di una 8500le!?!?
non pensavo.
Comunque l'esperimento rimane interessante!
WhiteParty16 Ottobre 2002, 16:36 #5

Peccato che.....

... si dovrà fare a meno di almeno 3 slot PCI, visto l'ingombro del dissy !
davidon16 Ottobre 2002, 17:01 #6
scusa dragon

ma lo stesso intervento secondo te è applicabile anche alla 8500? possibile che si tratti dele stesse resistenze??

cmq, se così fosse, sarei curioso di sapere che risultati si avrebbero su questa scheda, così magari commissiono una modifica :-)))

ciaobye
Mattlab16 Ottobre 2002, 17:04 #7
Beh, guardate il test 3DMark2001SE Nature e poi ditemi se è meno potente di una 8500LE....
C'è un eroore nella news: il core arriva a 340 Mhz, succede anche a me Andrea...
Dragon200216 Ottobre 2002, 17:04 #8
Pensa che risultati su una 9700 e specialmente su una 9500pro
matr16 Ottobre 2002, 17:22 #9
scusate un info, ma il limite di un overclocking di scheda video(non modificata) si vede solo dalla stabilita'?
magari e' stabile ma riscalda troppo e con l'uso si fotte?
tnx per i suggerimenti.
alex 4.816 Ottobre 2002, 17:27 #10
Per superare una Radeon8500le basta prendere la Hercules che ha 128mb di memoria invece che 64 della sapphire atlantispro
