Asrock propone una soluzione per processori Athlon 64 con supporto SLI e compatibilità con le cpu su Socket AM2, via scheda d'espansione

di pubblicata il , alle 08:08 nel canale Schede Madri e chipset
ASRock

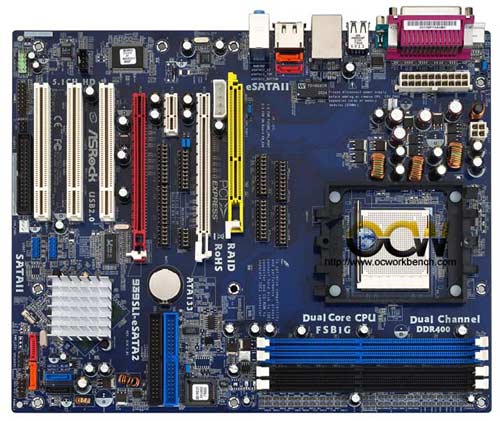

Asrock, azienda taiwanese legata ad Asus che si occupa di produrre schede madri di faqscia entry level e media, ha annunciato una nuova piattaforma per processori AMD Athlon 64 Socket 939. 939SLI-eSATA2, questo il nome del modello, utilizza i chipset ULi M1697, architettura a singolo chip che integra supporto per due schede video PCI Express operanti in parallelo, ciascuna con connessione 16x meccanica ma 8x di tipo elettrico.

fonte: ocworkbench.com

La scheda non solo integra 2 Slot PCI Express 16x, ma è dotata di un Future CPU Port, uno Slot dedicato sul quale sarà possibile montare una scheda di espansione proprietaria sviluppata da Asrock, dotata di un Socket per processori AMD di futura generazione.

All'atto pratico, questa scheda di espansione utilizza il bus HyperThransport e integrerà un nuovo Socket, oltre agli Slot per la memoria, adatto alle future cpu Athlon 64 con supporto alla memoria DDR2.

Asrock certifica il supporto alla tecnologia SLI di NVIDIA; mancano conferme ufficiali da parte di NVIDIA o di ULI, ma considerando che queste due aziende sono legate da un accordo di acquisizione che si perfezionerà entro il mese di Marzo, pare prevedibile che il supporto SLI, con i driver adatti, possa essere allargato anche al chipset M1697.

Di seguito le caratteristiche tecniche dettagliate di questa nuova scheda madre

CPU - 939-Pin Socket Supporting AMD Athlon™ 64 / 64FX / 64X2 Processor
- Supports AMD's Cool 'n' Quiet Technology
- FSB 1000 MHz (2.0 GT/s)
- Supports Untied-Overclocking Technology
- Supports Hyper-Transport Technology
Chipset - ULi M1697
Hybrid Booster - CPU Frequency Stepless Control
- ASRock U-COP
- Boot Failure Guard (B.F.G.)
Memory - Dual Channel DDR memory technology
- 4 x DDR DIMM slots
- Supports DDR400/333/266
- Max. capacity: 4GB
Expansion Slot - 1 x Future CPU Port (Supports CPU upgrade from AMD K8 939-Pin CPU to AM2 940-Pin CPU through AM2 CPU Board)
- 3 x PCI slots
- 1 x PCI Express x 16 / x 8 slot
- 1 x PCI Express x 1 x 8 slot
- 1 x PCI Express x 1 slot
- Supports NVIDIA SLI™
Graphics - n/a
Audio - Realtek ALC 660 5.1 channel CODEC with High Definition Audio
LAN - Realtek PHY RTL8201CL
- Speed: 10/100 Ethernet
- Supports Wake-On-LAN
Connector - 4 x Serial ATAII 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 0+1, JBOD, and RAID 5) and "Hot Plug" functions
- 2 x eSATAII 3.0 Gb/s connectors (shared with 2 SATAII ports), support "Hot Plug" function
- 2 x ATA133 IDE connectors (support 4 x IDE devices)
- 1 x Floppy connector
- 1 x IR header
- 1 x Game header
- CPU/Chassis FAN connectors
- 20 pin ATX power connector
- 4 pin 12V power connector
- SLI/XFire power connector
- CD in header
- Front panel audio connector
- 2 x USB 2.0 headers (support 4 USB 2.0 ports)
Rear Panel I/O ASRock eSATAII I/O
- 1 x PS/2 Mouse Port
- 1 x PS/2 Keyboard Port
- 1 x COM Port
- 1 x Parallel Port (ECP/EPP Support)
- 4 x Ready-to-Use USB 2.0 Ports
- 2 x eSATAII Ports
- 1 x RJ-45 LAN Port
- Audio Jack: Line in / Line out / Microphone
BIOS Feature - 2Mb AMI BIOS
- AMI Legal BIOS
- Supports "Plug and Play"
- ACPI 1.1 Compliance Wake Up Events
- Supports jumperfree
- SMBIOS 2.3.1 Support
Support CD - Drivers, Utilities, AntiVirus Software (Trial Version)
Accessories - Quick Installation Guide, Support CD, I/O shield
- Floppy/ATA 133 cables
- 4 x SATA data cables
- 2 x SATA 1-to-1 power cables
Form Factor - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
OS - Microsoft Windows 2000/XP/XP 64-bit compliant
Certifications - FCC, CE, WHQL

Luciano Alibrandi, Director of Product PR - EMEA di NVIDIA, ci ha precisato in merito a questo prodotto:

"La scheda ASROCK non e' una piattaforma certificata SLI e non lo sara' nel futuro. La nostra priorita' e' la certificazione di schede madri con nForce MCPs".

Questa posizione ufficiale di NVIDIA è stata del resto ribadita in più occasioni dal produttore americano. Il processo di certificazione SLI di un prodotto, scheda madre o chipset o scheda video che sia, richiede molto tempo speso nei test di validation interni. Per questo motivo NVIDIA ha scelto di certificare come compatibili SLI, e quindi supportare dal lato driver, solo le proprie soluzioni chipset e non anche quelle di produttori terzi, a prescindere da quali essi siano.

Resta aggiornato sulle ultime offerte

Ricevi comodamente via email le segnalazioni della redazione di Hardware Upgrade sui prodotti tecnologici in offerta più interessanti per te

Quando invii il modulo, controlla la tua inbox per confermare l'iscrizione

30 Commenti
Gli autori dei commenti, e non la redazione, sono responsabili dei contenuti da loro inseriti - info
jp7731 Gennaio 2006, 08:18 #1
Se questa scheda segurà le orme della "mitica" 939 dual sata2 sarà un'ottima soluzione per gli utenti attenti al portafoglio...inoltre Asrock produrrà anche la versione 939SLI32-eSATA2, con connesione elettrica 16x
cmq per chi è interessato all ULI EXPRESS POWER M1697 qui c'è il thread dedicato http://www.hwupgrade.it/forum/showthread.php?t=1084142
capitan_crasy31 Gennaio 2006, 09:05 #2
e della Epox EP-9U1697 GLI non vogliamo dire niente???
Link ad immagine (click per visualizzarla)
CPU Socket:
Support Socket-939 based AMD Sempron/Athlon-64/ Athlon-64 FX/ Athlon X2 , 1.6/2.0GTs Hyper Transport processors with up to 4800+

Chipset:
ULi M1697

System Memory:
Four 184-pin DDR SDRAM DIMM sockets
Support single-sided or double-sided 2.5v DDR-333/400 DIMMs with dual channel architecture in 128/256/512Mb technologies
Support Asynchronous clocking mode between FSB and DIMM
Support up to 4 GB system memory

Expansion Slots:
Three PCI connectors compliant with PCI v2.3
One PCI-Express (x1) connectors compliant with PCI Express 1.0a
Two PCI Express (x16) connector compliant with PCI Express 1.0a

IDE:
Two IDE interface (up to 2 IDE devices) with UDMA-33, ATA-100/133 support from embedded IDE controller

USB:
Eight USB connectors compliant with USB2.0 from embedded USB controller (4 connectors at rear panel)

S-ATA RAID:
Four S-ATA II ports with up to 300MB/s from chipset with RAID 0,1,0+1,5

LAN:
One 10/100 Ethernet from Realtek RTL8201CL for 9U1697 GLI only.
Option Gigabit Ethernet from Marvell 88E8053 (Colayout with 8055/8036) for 9U1697 GLI-J

Audio:
Selectable 2 or 6-CH audio Realtek ALC655 AC¡¦97 compliant CODEC (Colayout with ALC850 for 9U1697 GLI-J)
Support Aux-In, CD-In
Optical & Coaxial S/PDIF-out for option
Support Jack detection for fool-proof audio device installation

I/O:
Onboard EPoX EP-1308 LPC bus I/O controller
Legacy peripheral interface for PS/2 keyboard & mouse, FDD, Parallel, One Serial and IrDA (v1.0 compliant)
Hardware Monitoring for fan speed monitoring, CPU MOS and System temperature.
Intelligent fan speed control for CPU-fan (DC) and Chassis-fan for quiet operation

Special Features:
Support KBPO (Keyboard Power ON) function
Support Wake-On-LAN by PME
Onboard Post-Port LED display
Onboard EZ-Button for convenient power-on for 9U1697 GLI-J
Support Thermal Stick , Cable for optional
Support Asynchronous clocking mode between HT frequency and PCI/PCI-E

PowerBIOS for excellent overclocking features:
Programmable FSB and PCI Clock output frequency with 1MHz fine tuning
Support BIOS adjustable CPU multiplier, FSB clock, PCI-E x16 clock, DIMM frequency
Support BIOS adjustable CPU Core voltage, Chipset voltage, DIMM voltage settings

Powerful utilities for Windows:
Thunder Probe for system hardware monitoring
Magic Flash for BIOS update without requiring DOS flash utility and bootable diskette
Magic Screen for personal bootup screen design

Form Factor:
305mm x 245mm x 40mm, ATX Size


Accessories
User¡¦s manual
1 IDE cable & 1 FDD cables;
2 S-ATA data and power cables;
CD for drivers, utilities and bundle software
IO shield

OS Supported:
Windows 2K/XP(32/64bit)/Server2003(32/64bit)

Per maggiori informazioni Clicca qui...
DarKilleR31 Gennaio 2006, 09:23 #3
ma chi se ne frega dello SLI....se solo sti maledetti continuassero lo sviluppo parallelo anche dell'AGP e PCI-EX....

Cosa che nVidia non farà mai
Del resto le piattaforme AGP sono sempre mooolte di più di quelle PCI-Ex e non c'è alcuna differenza di prestazioni con singola scheda, se non l'impossibilità di fare un sistema SLI in AGP.
Kanon31 Gennaio 2006, 09:43 #4
Ma come ci sono finiti la sù i connettori sataII?
sirus31 Gennaio 2006, 09:43 #5
bella scheda...molto completa IMHO per la EPOX è più bella, il layout è molto più pulito, soprattutto nella sezione di alimentazione
ulisss31 Gennaio 2006, 10:02 #6
Originariamente inviato da: Kanon
Ma come ci sono finiti la sù i connettori sataII?


credo siano per le periferiche serial ata Esterne
MaxArt31 Gennaio 2006, 10:05 #7
Io sinceramente non capisco il senso di una soluzione value con supporto SLI... voi?
E poi, sinceramente... quel Future Port... Mi pare spazio sprecato. In quanti lo usano? Esistono statistiche? Che so, anche della K8Upgrade di qualche tempo fa?
permaloso31 Gennaio 2006, 10:18 #8
Originariamente inviato da: MaxArt
Io sinceramente non capisco il senso di una soluzione value con supporto SLI... voi?
E poi, sinceramente... quel Future Port... Mi pare spazio sprecato. In quanti lo usano? Esistono statistiche? Che so, anche della K8Upgrade di qualche tempo fa?


NESSUNO
questa è solo pubblicità il"future port"c'è ma nessuno sà se si potrà fare una scheda di espansione nella quale poter installare un processore FUTURO del quale nn si sanno le specifiche a livello di peso del dissipatore e le dimensioni del"cestello" che dovrà consentirne il montaggio...
capitan_crasy31 Gennaio 2006, 10:31 #9
Originariamente inviato da: MaxArt
Io sinceramente non capisco il senso di una soluzione value con supporto SLI... voi?
E poi, sinceramente... quel Future Port... Mi pare spazio sprecato. In quanti lo usano? Esistono statistiche? Che so, anche della K8Upgrade di qualche tempo fa?

è solo una questione commerciale...
un pò di storia:
As-Rock è stata la prima a presentare un prototipo con ULI 1697 chiamata 939GLAN-SATA2:
Link ad immagine (click per visualizzarla)
Quando poi Nvidia annuncia l'acquisizione di ULI As-Rock progetta casualmente non 1 ma 3 schede mamme basate sul Chipset ULI 1697 ( due su socket 939 e una 754 ) con due slot PCI-Express 16/8X.
Non si hanno conferme che Nvidia darà la possibilità hai chipset ULi dello SLI, ma comunque ce e poi se non ti interessa puoi utilizzare il secondo slot PCI-Express per mettere una scheda video economica per fare il multimonitor oppure utilizzare il PCI-Express 16x cone un PCI-Express 4x/2x/1x
capitan_crasy31 Gennaio 2006, 10:32 #10
Originariamente inviato da: ulisss
credo siano per le periferiche serial ata Esterne

esatto!
