Montaggio H81M-K in Zalman Z3 Plus

[Krous]

Salve a tutti,
ho "trapiantato" la mia vecchia scheda madre su un case nuovo, uno Zalman Z3 Plus, però non funziona.
Ho controllato tutti i collegamenti per verificare se avevo dimenticato qualcosa, ma non dovrebbe mancare nulla... anzi mi avanzano un cavo dallo Zalman ed uno dall'alimentatore.
Vi posto le foto evidenziando in rosso i collegamenti che ho fatto... in blu ho evidenziato solo una connessione che poi ho provveduto a completare:










Aggiungo, che la corrente circola in quanto il tasto di accensione si "illumina" come off... (ciò rimane con una sorta di stand-by), però se premo non succede nulla.

P.S. stranamente alcune immagini non vengono sul forum, ma se copiate il link le potete vedere

[skynet.81]

Hai messo i distanziali tra scheda e case?

[Krous]

Sì, ma ora che mi ci fai pensare forse non ho messo una vite... ma può bloccare il pc?

[El Alquimista]

Originariamente inviato da Krous

Salve a tutti,
ho "trapiantato" la mia vecchia scheda madre su un case nuovo,

Aggiungo, che la corrente circola in quanto il tasto di accensione si "illumina" come off... (ciò rimane con una sorta di stand-by), però se premo non succede nulla.

verifica anche le connessioni per il tasto di accensione e led vari
segui lo schema della scheda madre -> con lo schema connessioni del case

.

[Krous]

Effettivamente è l'unica cosa che voglio ricontrollare, anche perché non saprei cosa controllare... I due spinotti invece cosa mi dite?

Aggiornamento: Ho verificato le connessioni dei vari power led ecc... e mi sono accorto di averle montate errate... ma quando ho sistemato tutti i cavi così come indicati nello schema della scheda madre... non si è neppure acceso il led del tasto di accensione... non so che dire... mi sa che alla fine sono costretto a portarlo in un negozio T_T

[skynet.81]

Originariamente inviato da Krous

Effettivamente è l'unica cosa che voglio ricontrollare, anche perché non saprei cosa controllare... I due spinotti invece cosa mi dite?

Aggiornamento: Ho verificato le connessioni dei vari power led ecc... e mi sono accorto di averle montate errate... ma quando ho sistemato tutti i cavi così come indicati nello schema della scheda madre... non si è neppure acceso il led del tasto di accensione... non so che dire... mi sa che alla fine sono costretto a portarlo in un negozio T_T

E' vero, nella foto sono montate in verticale, devi metterle in orizzontale e sul segno + mettere il cavo colorato

[Krous]

Originariamente inviato da skynet.81

E' vero, nella foto sono montate in verticale, devi metterle in orizzontale e sul segno + mettere il cavo colorato

Si ma non funziona lo stesso... anzi ora nemmeno il led del tasto accensione funziona...

[El Alquimista]

prova solo con il connettore per il tasto di accensione,
senza led HD, reset, ecc.. ecc..

[Krous]

Allora, stamattina ho provato a fare come hai detto El Alquimista, ma non è successo nulla... le uniche due cose che ho notato sono che quando collego l'alimentatore e lo accendo si illumina un led verde nella scheda che vedi evidenziato in blu nella foto di sotto



...inoltre la ventola dell'alimentatore fa un leggero movimento ma poi non ruota come quando è acceso... sento anche un leggero fischio molto basso ma null'altro

[El Alquimista]

alimentatore andato ?
qualche connettore che non fa bene contatto ?
ecchilosà

smonta/scollega tutto
collega solo l'indispensabile con cognizione di causa:
- il 24 pin per la main
- il 4 pin per il processore
- la ventola del processore
- l' HD
- il solo connettore per l'accensione
- il monitor

-> verifica che siano ben inseriti i vari connettori
-> incrocia le dita e accendi

[Chimico_9]

nella 1° foto del 1° post : il connettore che hai cerchiato in blu DEVE essere collegato

[Krous]

Originariamente inviato da Chimico_9

nella 1° foto del 1° post : il connettore che hai cerchiato in blu DEVE essere collegato

Si lo avevo collegato, ma avevo sbagliato a collegarlo in quanto il connettore che il Corsair prevede per quel punto è un blocco da 8 connettori che si dividono a gruppi di 4+4 separati... quando li ho uniti ed ho inserito i 4 centrali tutto è andato alla meraviglia...
Ora ho un problema con Windows che appena si accende va in crash e mi da la schermata blu di errore con tutti i vari numeri ecc ecc... e si riavvia... connettore collegato male o Windos nel passaggio si è rovinato?

Che bello aver fatto il mio primo trapianto di scheda madre

[ZanteGE]

Originariamente inviato da Krous

Si lo avevo collegato, ma avevo sbagliato a collegarlo in quanto il connettore che il Corsair prevede per quel punto è un blocco da 8 connettori che si dividono a gruppi di 4+4 separati... quando li ho uniti ed ho inserito i 4 centrali tutto è andato alla meraviglia...
Ora ho un problema con Windows che appena si accende va in crash e mi da la schermata blu di errore con tutti i vari numeri ecc ecc... e si riavvia... connettore collegato male o Windos nel passaggio si è rovinato?

Che bello aver fatto il mio primo trapianto di scheda madre

Come 4+4, e hai usato i centrali ?
Dovresti usarne uno dei due, e solo uno entra, l'altro dovrebbe avere la forma dei pin che ti impedisce l'inserimento.

Se davvero funziona così, mi sembra particolare

[Krous]

Anche a me è sembrato strano... però solo così funziona... resta il problema di Windows... provo a fare un video per recuperare il messaggio d'errore...

Però sono forti le 4 ventole dello Zalman 3 plus con il turbo

[ZanteGE]

Originariamente inviato da Krous

Anche a me è sembrato strano... però solo così funziona... resta il problema di Windows... provo a fare un video per recuperare il messaggio d'errore...

Però sono forti le 4 ventole dello Zalman 3 plus con il turbo

Perdona, solo per curiosità, che modello di ali Corsair hai ?

Per Windows, i motivi possono essere tanti in generale, ma legati al semplice spostamento di case, me ne vengono in mente pochi, salvo davvero, per qualche motivo, si sia danneggiato l'alimentatore e non alimenti bene la CPU o altri componenti.

Per caso ne hai un secondo da provare ?

Ha, e occhio che se le tieni sempre in turbo vola via !

[Krous]

Allora l'alimentatore è un Corsair CX500W, mentre per Windows non so... funziona tutto... solo se provo a mandarlo in modalità normale fa errore e si riavvia... altrimenti in modalità provvisoria si blocca e basta...

[El Alquimista]

Originariamente inviato da Krous

Anche a me è sembrato strano... però solo così funziona...

guarda i due connettori 4+4
hanno degli incastri diversi,
guarda la forma del connettore sulla scheda madre,
devi mettere quello che si incastra bene senza sforzi.

NB: fanno apposta i connettori con forme strane per non sbagliare,
e tu inventi un Tuo modo?
quei fili non sono pezzi di plastica, .. conducono corrente/tensione con polarità

[Krous]

Beh, come si dice sbagliando s'impara... ok effettivamente ora ho collegato solo 4 connetori... sbagliavo il verso...

Però l'HD continua a fare i capricci... non vuole far partire Windows...

[ZanteGE]

Originariamente inviato da Krous

Allora l'alimentatore è un Corsair CX500W, mentre per Windows non so... funziona tutto... solo se provo a mandarlo in modalità normale fa errore e si riavvia... altrimenti in modalità provvisoria si blocca e basta...

Originariamente inviato da Krous

Beh, come si dice sbagliando s'impara... ok effettivamente ora ho collegato solo 4 connetori... sbagliavo il verso...

Però l'HD continua a fare i capricci... non vuole far partire Windows...

Ehmm... non ho capito se almeno in provvisoria ti funziona.

Ma andiamo per gradi, nel dettaglio, hai esclusivamente cambiato case, o anche altro ?
In particolare, l'HD è lo stesso che usavi prima nell'altro case con stessa Scheda madre, CPU, Ram e Scheda Video ?

Per i connettori, spero l'alimentatore avesse una buona protezione, e idem la MB ... ma potresti in effetti aver strinato qualche componente

Anche se onestamente, non capisco come hai fatto ad infilare i due centrali, devi aver spinto davvero parecchio :|



Come vedi l'ATX-12V (quello della tua MB) coincide solo con la parte sinistra del connettore EPS-12V (quello 4+4 del tuo Alimentatore) ... ha, e mi raccomando non attaccare i connettori PCI-E da nessuna parte sulla MB ! Quelli sono per le schede grafiche che assorbono più corrente

[Krous]

Beh per quanto possa sembrare strano non ho forzato per nulla i connettori... sono entrati facilmente... ... peccato non avere uno schema come quello che hai posto tu anche sul libretto di istruzione della scheda madre...

Per l'HD l'ho solo spostato dal vecchio case al nuovo...

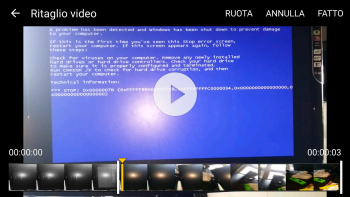

Questo è il messaggio di errore che appare per pochi secondi prima di riavviare
