Layout
Dal punto di vista estetico la GeForce 7800 GTX 512 MB è molto diversa dalla GeForce
7800 GTX 256 MB. In realtà, andando con lo sguardo oltre il dissipatore ci accorgiamo che
le dimensioni del PCB, così come il disegno elettronico e la disposizione delle
componenti discrete, sono le medesime. Evidentemente, la necessità di incrementare le
frequenze non ha comportato l’adozione di un gruppo di alimentazione differente,
mentre non possiamo dire lo stesso per quanto concerne il sistema di raffreddamento.

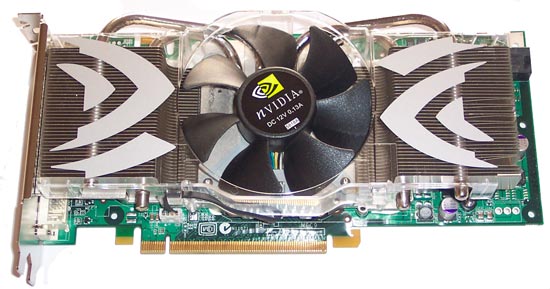

Il sistema di raffreddamento adottato da NVIDIA per la GeForce 7800 GTX 512 MB è lo
stesso visto con le schede Quadro Fx 4500: possiede un design simmetrico ed è di tipo a
doppio slot, occupa cioè lo slot adiacente a quello PCI Express 16x in cui è montata la
scheda video. La parte centrale è caratterizzata da una ventola dall’ampio diametro
a basso regime, mentre sui lati destro e sinistro, simmetricamente, troviamo due corposi
dissipatori in alluminio. La ventola assorbe l’aria dall’interno del case e una
parte di questa, quella che viene spinta attraverso il canale sinistro, è espulsa
all’esterno del personal computer. La placca di dissipazione montata sul processore
grafico e sui moduli di memoria (presenti solo sul lato frontale della scheda) è
collegata ai due dissipatori in alluminio attraverso un complesso sistema ad heat-pipe che
garantisce un’ottima distribuzione del calore su tutta la superficie dissipante.

Il lato posteriore della scheda è completamente sgombro a parte qualche elemento
discreto presente in corrispondenza del molex a sei pin per l’alimentazione
supplementare.
La staffa di fissaggio a doppio slot presenta due uscite di tipo DVI-I ed
un’uscita TV di tipo S-Video, oltre naturalmente ad una grata che permette la
fuoriuscita di aria calda.
|
