La scheda

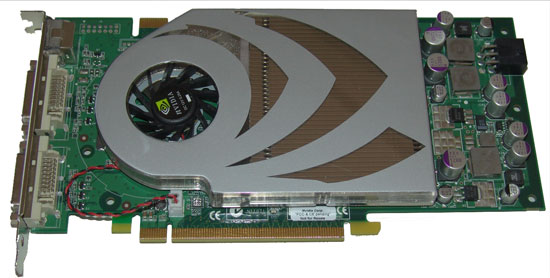

Il layout della scheda GeForce 7800 GT riprende in buona sostanza quello della
soluzione GeForce 7800 GTX, pur se con alcune differenze significative. Come si evince
chiaramente osservando la soluzione GTX, le cui immagini sono disponibili a questo
indirizzo, la nuova arrivata ha una lunghezza complessivamente inferiore, con varie
differenze soprattutto per quanto riguarda la circuteria di alimentazione posta sul lato
destro. Il dissipatore di calore ha un design simile a quello adottato nelle schede GTX,
anche se si nota la mancanza di una struttura a heatpipe per raffreddare direttamente i
chip memoria. La ventola di raffreddamento, inoltre, ha un diametro leggermente inferiore,
elemento che incide sulla sua velocità di rotazione a parità di portata e quindi con una
superiore rumorosità di funzionamento.
Il sistema di raffreddamento di default sarà presumibilmente adottato dalla maggior
pare dei partner produttivi di NVIDIA; è tuttavia ipotizzabile che qualche partner possa
scegliere di sviluppare sia un proprio sistema di raffreddamento, che addirittura creare
un nuovo PCB per la scheda.

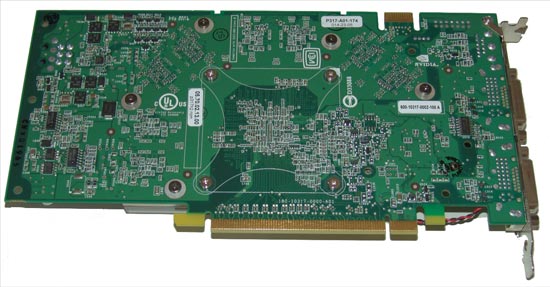

Evidenti le differenze osservando la parte posteriore della scheda; se la versione GTX
prevede in quest'area anche dei chip memoria, la soluzione GT ne è completamente
sprovvista. Questo fa dedurre che con l'attuale layout di PCB non sia possibile avere una
versione di scheda Geforce 7800 GT con 512 Mbytes di memoria video, alternativa invece
perfettamente accessibile con la soluzione GTX.

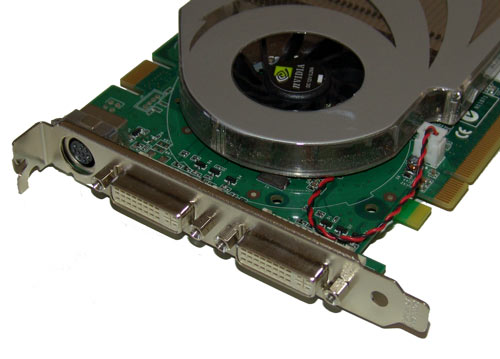

Immancabili i due connettori DVI, oltre all'uscita video con connettore a 9 pin; nella

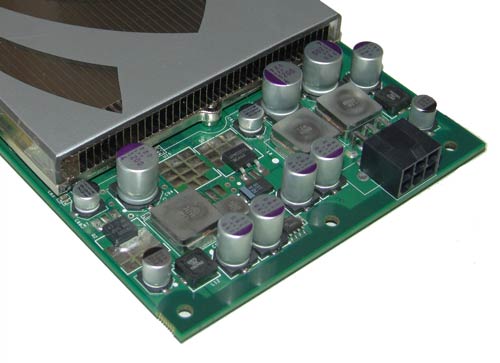

pare posteriore della scheda spicca la circuiteria di alimentazione, sprovvista di un
qualche sistema di raffreddamento passivo presente invece nelle schede GeForce 7800 GTX, e
il tradizionale connettore di alimentazione a 6 pin specifico per le schede video PCI
Express.
NVIDIA ha confermato ufficialmente che questa scheda video richiede un alimentatore da
almeno 350 Watt; si tratta di una potenza che è abituale trovare in tutti i sistemi
recenti di fascia medio alta per schede video PCI Express, quindi non tale da creare
limitazioni all'upgrade. In configurazione SLI, quindi con due schede collegate
contemporaneamente, NVIDIA suggerisce di utilizzare un alimentatore da almeno 500 Watt di
potenza.
|
