La scheda
La prima immagine che vi proponiamo in questo paragrafo
consente di quantificare le dimensioni complessive della GeForce 6600 GT rispetto alla
GeForce 6800 GT, entrambe in versione PCI Express.
Questa implementazione di NV43 è piuttosto compatta non
solo nel design, ma anche nel sistema di dissipazione. Il principio alla base del
funzionamento di quest'ultimo è lo stesso che ormai troviamo nella maggioranza dei
prodotti: una ventola spinge l'aria attraverso le alette in rame raffreddandole, il tutto
racchiuso all'interno di un elemento in modo da forzare il passaggio del flusso d'aria là
dove è più utile.
La zona attorno il dissipatore è piuttosto sgombra: non
troviamo un eccessivo numero di componenti elettroniche di grosse dimensioni. In alto a
destra troviamo un alloggiamento vuoto dedicato all'alimentazione della scheda. Ciò
significa che esiste una predisposizione per l'alimentazione supplementare che non è
stata utilizzata nella versione PCI Express, ma che sicuramente fiorirà con la versione
AGP e/o con revisioni più spinte di NV43.
A tal proposito è bene chiarire che versioni di GeForce
6600 GT in formato AGP usciranno sul mercato, ma faranno uso di un bridge HSI per
consentire il dialogo tra NV43 ed il bus AGP 8x. Ricordiamo, infatti, che il bridge messo
a punto da NVIDIA può lavorare sia come convertitore AGP -> PCI Express che viceversa.
Ciò consentirà all'azienda di non progettare, effettuare il tape out e produrre una
versione diversa di NV43. Concludiamo il discorso relativo all'alimentazione segnalando
che NVIDIA consiglia un alimentatore da almeno 300 W di potenza per la GeForce 6600 GT.

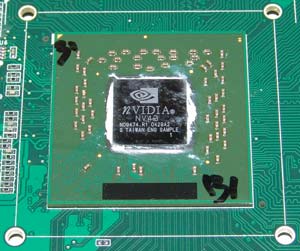

Agendo sulle due apposite clip abbiamo portato alla luce il
processore grafico. Come ormai è norma, NVIDIA ha applicato un po' di pasta
termoconduttiva al core per migliorare il trasferimento del calore verso la superficie
dissipante. Sul core oltre alla serigrafia “NV43”, possiamo leggere anche
“ENG SAMPLE” che sta ad indicare che la reference board qui analizzata è un
prototipo di pre-produzione.

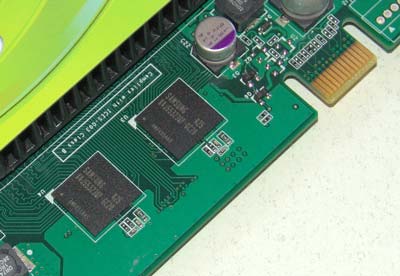

Non può di certo passare inosservata la piattina di
connessione dedicata alla tecnologia SLI, già analizzata in occasione di un precedente articolo,
attraverso la quale sarà possibile mettere in parallelo due schede GeForce 6600 GT
raggiungendo prestazioni quasi doppie. Ciò fa di questo prodotto il compagno ideale delle
soluzioni chipset nForce 4 di prossima introduzione. Ricordiamo che le versioni AGP non
possono avvalersi della tecnologia SLI.
Le memorie utilizzate da NVIDIA sono le stesse viste sulla
GeForce 6800 GT: moduli GDDR3 marcati Samsung lavoranti ad una frequenza di 1 Ghz. Visto
che l'ampiezza del bus è di 128 bit, la banda passante totale è pari a 16 GB/s.

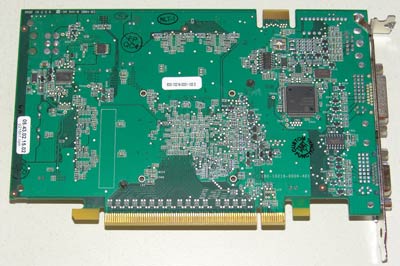

La staffa di fissaggio della GeForce 6600 GT presenta le
classiche connessioni VGA, DVI-I e TV S-Video (quest'ultima gestita da un controller
Philips presente sul retro).
|
