Processori Pentium M su Socket 478

Asus CT-479: Pentium M in sistemi Socket 478

La scheda CT-479 è un dispositivo che richiama alla memoria gli adattatori che permettevano ai processori Celeron e Pentium 3 Socket 370 pin di poter essere impiegati sulle schede madri con Slot 1. Le dimensioni della scheda sono molto contenute, dal momento che la scheda stessa deve obbligatoriamente alloggiare entro la struttura in plastica che si trova su tutte le schede 478 e che è adibita all'ancoraggio del dissipatore di calore.

La scheda presenta nella parte superiore lo slot a 479 pin nel quale installare il processore Pentium M. Come vediamo dalla foto lo slot è caratterizzato dalla presenza della chiusura a vite, esattamente come avviene nella maggior parte dei sistemi notebook equipaggiati con processore Pentium M. La parte inferiore presenta invece lo zoccolo a 478 pin che andrà inserito nel socket della scheda madre.

Accanto al Socket 479 della schedina sono presenti, oltre alla circuiteria di controllo, due jumper adibiti alla selezione della frequenza di bus (400MHz o 533MHz) e un connettore di corrente per l'alimentazione dell'adattatore, identico a quello montato sui floppy drive.

Abbiamo provveduto ad installare la scheda CT-479 sulla scheda madre ASUS P4C800-E Deluxe, basata su chipset Intel 875P e, come tale, in grado di supportare procesori Intel Pentium 4 e Celeron Socket 478 fino a 3,4GHz di frequenza operativa e con Front Side Bus di 800/533/400MHz. La scheda supporta inoltre memorie DDR PC3200/2700/2100 in modalità dual channel. Nel corso dei test, dato l'utilizzo della frequenza di bus di 533 MHz, è stata utilizzata memoria DDR in modalità DDR333, in configurazione Dual Channel

Nella foto vediamo le dimensioni effettive della piccola scheda in relazione all'intelaiatura di plastica per l'ancoraggio del processore. La lunghezza della scheda è tale da poter essere inserita all'interno di questa intelaiatura senza alcun ostacolo e senza dover esercitare pressioni o rimuovere l'intelaiatura stessa.

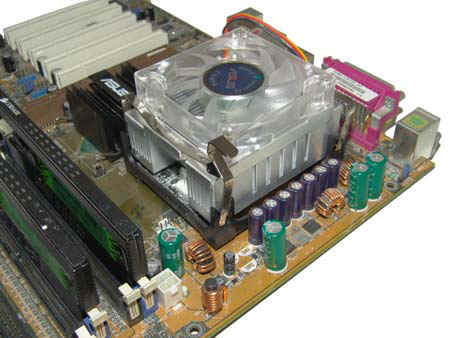

Ovviamente tutto il gruppo socket-adattatore-processore è caratterizzato da uno spessore di gran lunga superiore rispetto alla semplice installazione di un processore direttamente sulla scheda madre. Per questo motivo è necessario utilizzare il dissipatore di calore in alluminio fornito assieme alla scheda, il quale è caratterizzato dalla presenza di apposite clip che permettono di ancorare saldamente il dissipatore stesso all'intelaiatura di plastica, senza che si venga creare alcuno sforzo anomalo.

Nella tabella vediamo quali sono le schede madri attualmente compatibili con l'adattatore ASUS CT-497 con le relative versioni di BIOS. ASUS segnala che altre schede madri verranno rese compatibili in futuro: consigliamo di consultare la pagina relativa alla scheda CT-497 sul sito ufficiale di ASUS per ulteriori informazioni e aggiornamenti.
