Overclocking delle cpu

AMD Athlon

L'overclock della cpu AMD Athlon si differenzia abbastanza nettamente da quello delle altre cpu sin qui trattate per due ordini di motivi principali:

• la cpu Athlon non ha moltiplicatore di frequenza bloccato;

• per poter variare il moltiplicatore di frequenza è necessario aprire la cartucca del processore e intervenire sul PCB della cpu, o variando alcune resistenze oppure applicando una speciale schedina che permette di variare i moltiplicatori e il voltaggio di alimentazione Core tramite dip switch.

Esistono in commercio numerose schede per l'overclock della cpu Athlon; qui a lato è riportata un'immagine della scheda Freespeed PRO di NinjaMicros, della quale trovate la recensione a questo indirizzo. Il connettore posto nella parte inferiore della scheda va montato sul connettore che si trova nella parte superiore della cpu Athlon, sulla destra.

Qui a lato è raffigurata una cpu Athlon alla quale è stata rimossa sia il guscio plastico posteriore che la piastra in alluminio anteriore; al centro si nota il Core e sui due lati i due chip della cache L2, esattamente come con le cpu Pentium II e Pentium III. In alto a destra si nota il pettine sul quale viene momntata la schedina per l'overclock.

L'operazione di rimozione della cartuccia che avvolge la parte posteriore della cpu Athlon è probabilmente la fase più difficile dell'intera procedura di overclock. Come si vede chiaramente nelle immagini sottostanti, il guscio plastico che avvolge posteriormente la cpu è a quest'ultima attaccato per mezzo di 4 perni metallici, perni che si vanno ad incastrare nei 4 fori evidenziati nell'immagine a lato. Muovendo sistematicamente il guscio plastico, cercando di alzarlo dalla parte posteriore della cpu a partire da uno dei quattro lati, non è difficile iniziare a staccare uno dei 4 perni dal corrispondente foro nella plastica; il segreto è nel cercare di togliere tutti e 4 i perni dai fori di serraggio facendo attenzione a non danneggiare in alcun modo il PCB del processore (perché si corre il rischio di tagliarne qualche componente). Sconsiglio vivamente di utilizzare cacciaviti e altri accessori per questo tipo di operazioni; la tecnica migliore, a mio avviso, è quella di utilizzare le dita per prendere dall'interno il guscio plastico e tirare il più possibile; per evitare che chiunque "mettesse le mani" all'interno della cartuccia del processore in AMD sono stati molto previdenti, facendo si che i perni fossero saldamente incastrati nei fori: dovrete, per questo motivo, faticare non poco per riuscire a sfilarli tutti e quattro.

Qui di lato è fotografata la cartuccia di plastica della cpu AMD Athlon dall'interno: sono cerchiati in rosso i 4 fori nei quali si incastrano i perni della cpu.

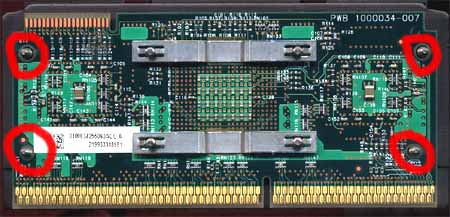

Qui a destra è fotografata la parte posteriore di una cpu Athlon; si notino i 4 perni metallici, cerchiati di rosso, che si vanno ad incastrare nei 4 fori dell'immagine soprastante, così da far aderire il guscio plastico alla cpu.

I margini di overcloccabilità della cpu AMD Athlon sono in genere elevati, pertanto non è difficile raggiungere frequenze di clock di 700 Mhz e oltre anche con le versioni 500 Mhz e 550 Mhz; non è possibile generalizzare il grado di overcloccabilità in specifiche tabelle come fatto con gli altri processori, in quanto la possibilità di variare i moltiplicatori di frequenza rende possibile raggiungere frequenze di clock molto elevate anche con modelli dal clock molto ridotto, a seconda della bontà del Core utilizzato e della tolleranza dei chip della cache L2.

Le schedine per l'overclock possono essere utilizzate per variare i moltiplicatori di frequenze e il voltaggio di alimentazione Core; la selezione della frequenza di bus è ancora appannaggio della scheda madre anche perché quest'ultima frequenza non dipende direttamente dal processore, casomai dal chipset.
La cpu AMD Athlon è dotata di cache L2, in quantitativo di 512 Kbytes, montata direttamente sul PCB (ma non integrata nel Core del processore) e operante a metà della frequenza di clock del processore. Aumentando la frequenza di funzionamento di quest'ultimo è possibile che il Core regga una frequenza di funzionamento elevata ma che la cache L2 non regga la sua frequenza di funzionamento, cresciuta proporzionalmente a quella di clock. Per ovviare a questo inconveniente è possibile variare il rapporto di funzionamento tra frequenza di clock del processore e frequenza di lavoro della cache L2; dal valore di default di 1/2 è possibile passare a quelli di 2/5 oppure di 1/3, ottenendo frequenze di lavoro della cache L2 illustrate nella tabella sottostante:
